作者：左興龍1(圖片), 柳亦兵1, 秦潤2, 曲文浩2, 滕偉1(圖片)
單位：1. 華北電力大學先進飛輪儲能技術研究中心；2. 深能南京能源控股有限公司
引用：左興龍, 柳亦兵, 秦潤, 等. 飛輪儲能虛擬同步機動態特性及對電力系統頻率的改善分析[J]. 儲能科學與技術, 2023, 12(6): 1920-1927.
DOI：10.19799/j.cnki.2095-4239.2023.0059
摘 要 “雙碳”目標提出后，可再生能源發電持續增加，傳統火電機組占比下降，電力系統慣量降低，頻率安全面臨挑戰。飛輪儲能虛擬同步機(VSG)具備快速響應和慣量支撐能力，能夠改善電力系統頻率特性。本工作首先建立飛輪儲能VSG模型，分析其在不同阻尼狀態下的動態響應特性，驗證了飛輪儲能VSG的慣量和快速響應優勢，并確定2.5 MW/0.5 MWh飛輪儲能陣列VSG的最佳控制參數。隨后建立含飛輪儲能VSG的電力系統頻率響應擴展模型，闡述飛輪儲能VSG的慣性響應和調頻能力，并在Matlab/Simulink環境中對某區域電力系統進行仿真分析，驗證飛輪儲能VSG調頻輔助和慣量支撐作用，能夠抑制電力系統在功率擾動時的頻率跌落，抬升頻率最低點，改善電力系統頻率惡化現狀。
關鍵詞 飛輪儲能；虛擬同步機；慣量；頻率特性
自2020年9月我國明確提出 “雙碳”目標以來，以風力發電和光伏發電為主的可再生能源發展勢頭持續強勁，滲透率不斷提高。然而，由于可再生能源具有隨機性、波動性和間歇性等特點，并且均通過電力電子變換器并入電網，傳統控制的電力電子變換器不具備功角特性，無法為電力系統提供所需要的轉動慣量。隨著傳統火電機組占比下降，電力系統中同步機的機械電磁出力減少，電力系統轉動慣量下降，形成低慣量電力系統。當電力系統發生有功功率擾動時，頻率特性惡化，電力系統頻率安全事故頻發。
采用虛擬同步機(virtual synchronous generator，VSG)控制電力電子變換器，模擬同步發電機的慣性和阻尼，可以使儲能設備具備慣性，同時增強其在電力系統中的頻率調節能力。儲能VSG的實現不僅需要合理的參數設計來保證系統穩定，同時需要儲能單元的能量轉換支撐，以獲得快速持續的慣性模擬。建立了基于VSG控制的儲能變換器模型，分析了參數設計對VSG功率振蕩的影響；從儲能SOC角度提出了考慮儲能充放電功率限制的VSG控制策略；分析了VSG在輸入功率和電網頻率變化時的頻率特性以及與所需的儲能容量之間的關系；提出電化學-超級電容混合儲能VSG的頻率優化策略，提高頻率調節能力。而上述研究基本集中于儲能VSG策略和參數設計，未對其在大電網中的調節作用展開深入驗證；且不同儲能系統特性各異，目前儲能VSG以電池儲能單元為主，其他儲能VSG還未進行廣泛研究。
大容量高功率的飛輪儲能系統具備容量和功率的雙重優勢，具備快速充放電特性，是優質的調頻資源。通過VSG控制能夠讓飛輪儲能快速響應電力系統功率變化且具備慣性支撐能力，能夠更好地綜合改善電力系統頻率。本工作通過VSG控制飛輪儲能網側變換器，建立飛輪儲能VSG標幺化模型，研究飛輪儲能系統VSG的動態響應特性。將飛輪儲能VSG應用于區域大電網中，建立含飛輪儲能VSG的電力系統頻率響應模型，驗證飛輪儲能VSG的慣性支撐作用，以及快速的調頻輔助能力。
1 飛輪儲能VSG
1.1 飛輪儲能VSG數學模型

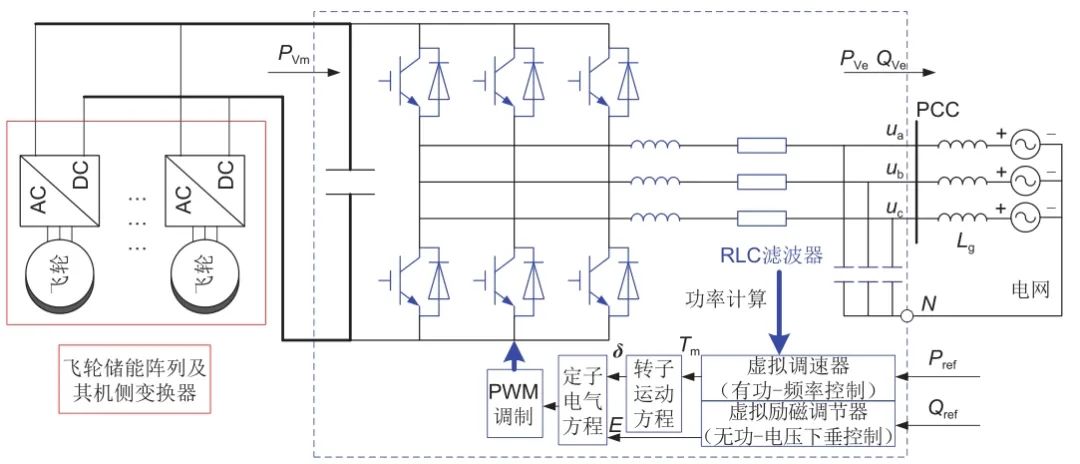

飛輪儲能虛擬同步機的控制原理如圖1所示。圖中，圖片為VSG輸入功率，圖片和圖片分別為VSG的輸出有功功率和無功功率，圖片和圖片分別為VSG的有功參考功率和無功參考功率，圖片、圖片、圖片為VSG輸出三相電壓值。飛輪儲能VSG的核心是借鑒同步發電機的轉子運動方程和定子電氣方程建模，通過控制直流母線側的飛輪儲能并網變換器，模擬虛擬轉動慣量和阻尼特性，具備有功調頻和無功調壓能力。本工作主要研究儲能VSG的有功-頻率控制。
圖1 飛輪儲能虛擬同步機（VSG）控制原理
傳統同步發電機的轉子運動方程為
由此得到VSG有功-頻率控制原理圖如圖2所示。
圖2 飛輪儲能VSG有功-頻率控制原理圖
1.2 飛輪儲能VSG動態響應特性
根據上述分析，對圖1所示的飛輪儲能系統VSG的動態響應進行仿真，假設飛輪儲能系統容量為2.5 MW/0.5 MWh，由10臺250 kW/50 kWh飛輪儲能單元組成，各單元具有獨立的機側變流器，整個陣列通過一臺網側變換器實現并網。網側變流器采用VSG控制，設定的系統參數如表1所示。
表1 飛輪儲能VSG參數
注：p.u.表示的是標幺值。
通過建立圖2所示飛輪儲能VSG響應模型，當受到功率擾動指令為0.1 p.u.時，得到不同阻尼狀況下飛輪儲能VSG的頻率和輸出功率動態響應如圖3所示。
圖3 飛輪儲能VSG動態響應

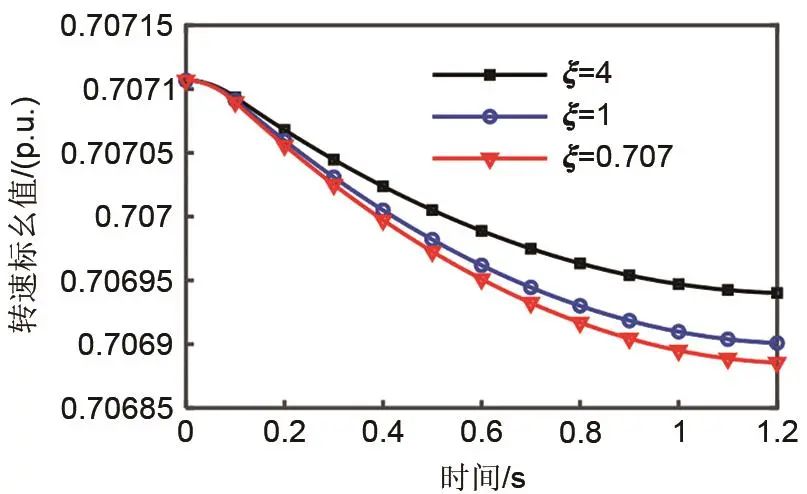

為支撐飛輪儲能VSG轉子運動過程，不同阻尼比下飛輪儲能均能及時響應，通過轉速變化快速釋能提供系統所需的功率和能量支撐，飛輪轉速變化如圖4所示。
圖4 飛輪儲能釋能過程轉速變化
不同阻尼狀態下，飛輪儲能VSG響應速度在秒級之內，臨界阻尼和欠阻尼狀況下響應速度均達到毫秒級別，快速平抑系統功率變化達到穩定狀態，充分發揮了飛輪儲能系統功率響應速度快的優勢。當阻尼比為0.707時，飛輪儲能VSG動態響應較快、超調小，綜合響應效果最佳。
2 含飛輪儲能VSG的電力系統頻率特性
根據上述分析，飛輪儲能VSG能夠快速響應功率擾動變化，且具備同步發電機的慣量特性，能夠提供慣量支撐和輔助調頻。本節基于電力系統頻率響應模型(system frequency response，SFR)，建立含飛輪儲能VSG的電力系統擴展頻率響應模型，分析飛輪儲能VSG對電力系統頻率特性的綜合改善作用。
2.1 分析模型
傳統電力系統頻率響應模型(SFR)由調速器、原動機、同步發電機組和負載組成，模型建立過程中對其進行等效處理和合理簡化?？稍偕茉幢壤粩嗌叩碾娏ο到y(tǒng)中，可再生能源發電比例的增加通過關閉傳統同步發電機組來實現。假設可再生能源不參與一次調頻也不提供慣性，在SFR模型的基礎上，引入可再生能源發電比例的變量圖片，得到含可再生能源的電力系統擴展頻率響應模型。根據電力系統頻率控制原理，飛輪儲能VSG并網調頻時形成功率閉環和參考頻率雙閉環，對應飛輪儲能VSG的轉子運動方程和虛擬下垂控制過程，得到含飛輪儲能VSG的擴展電力系統頻率響應模型如圖5所示。
2.2 含飛輪儲能VSG的電力系統頻率響應
飛輪儲能VSG具備快速響應能力，圖5所示的含飛輪儲能VSG的擴展電力系統頻率響應模型中通常圖片=0.03 s，圖片環節近似為幅值為1的環節。圖5所示系統受到負荷功率擾動圖片后的頻率動態響應過程可以表示為
式(25)～式(27)中，在飛輪儲能VSG參與調節下，系統達到最大頻率偏差時間縮短，系統最大頻率偏差減小，系統在受到功率擾動時的頻率最低點出現明顯改善抬升，能夠更快地抑制系統頻率跌落；同時系統穩態頻率偏差減小，進一步增強了系統調頻能力。
3 仿真分析

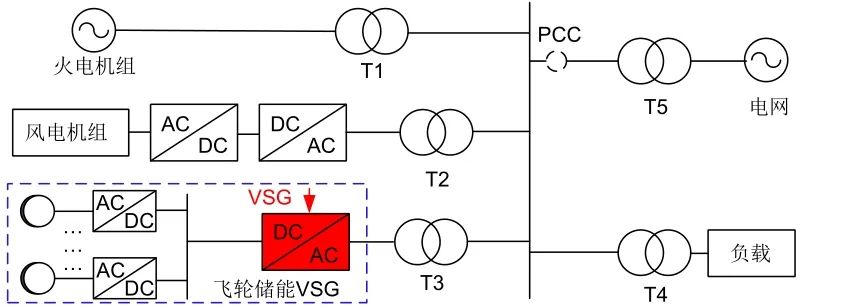

為直觀驗證分析飛輪儲能VSG對電力系統頻率特性的改善情況，在Matlab/Simulink環境中搭建如圖6所示的某區域電力系統。假設區域額定負荷為1000 MW，系統額定頻率為50 Hz，其中傳統火電機組占比70%，具備慣量響應和調頻功能，且作為系統的平衡節點支撐電力系統的頻率和電壓；基于傳統控制(不具備一次調頻能力)的風電機組300 MW，占比為30%[18]?？紤]系統接入50 MW飛輪儲能VSG電站，占比約0.5%，由20個2.5 MW飛輪儲能單元的陣列構成。
圖6 某區域電力系統結構圖
取飛輪儲能VSG阻尼比為0.707，對系統參數進行標幺化計算，得到該區域的仿真參數如表2所示。
表2 仿真參數
假設該區域在1 s時受到5%的有功功率缺額擾動，分別計算分析無儲能調節、采用獨立飛輪儲能調節輔助(并網變換器無VSG)和飛輪儲能VSG輔助調節三種情況下的系統頻率響應，如圖7所示。
圖7 系統頻率響應
無儲能參與調節時，該區域電力系統頻率在3.49 s達到頻率最低點49.68 Hz，穩態頻率為49.83 Hz。根據電力系統頻率穩定運行相關衡量指標，頻率最低點偏差超出規定的0.2 Hz范圍，不滿足穩定運行要求。而獨立飛輪儲能調節下，系統在2.55 s達到頻率最低點49.852 Hz，穩態頻率為49.888 Hz，系統頻率響應滿足安全要求。采用飛輪儲能VSG參與輔助調節時，系統在2.45 s達到頻率最低點49.88 Hz，系統穩態頻率達到49.91 Hz，系統頻率響應滿足安全要求。獨立飛輪儲能并網變換器不具備慣性支撐能力，在系統發生功率缺額擾動時，僅飛輪儲能快速響應作為調頻支撐；而飛輪儲能VSG參與調節時，并網變換器提供慣量支撐，迅速抑制頻率變化，此時頻率最低點抬升幅度更大，達到頻率最低點的時間明顯更短，為區域電力系統安全穩定運行提供了更加充足的保障。
從系統頻率響應過程來看，系統慣量響應集中體現在功率擾動發生后至頻率最低點時間范圍內，該時間段的頻率變化率為圖片，是衡量系統慣量響應的主要參數之一，系統慣性越大，頻率變化率越低。無儲能調節、獨立飛輪儲能調節和飛輪儲能VSG調節時，系統的頻率變化率如圖8所示。
圖8 系統頻率變化率
飛輪儲能VSG參與調節下，該區域系統頻率變化率明顯減小，相比于獨立飛輪儲能輔助調節，飛輪儲能VSG通過模擬同步發電機過程，獲得了較好地模擬慣量參與電力系統慣性響應，可以有效抑制系統在功率缺額擾動下的頻率快速跌落。
4 結論
本文針對飛輪儲能VSG進行研究，建立飛輪儲能VSG標幺化模型，分析了飛輪儲能VSG的動態響應特性，在不同阻尼比下飛輪儲能VSG均能提供一定的慣量支撐。對于10臺250 kW/50 kWh組成的飛輪儲能陣列VSG，仿真分析了不同阻尼比下的動態響應特性，飛輪儲能VSG具備快速響應能力，能夠較好地應對系統功頻變化。
飛輪儲能在VSG作用下使并網變換器具備了慣量，在系統慣性響應階段提供慣量支撐，抑制系統頻率跌落，抬升頻率最低點；同時發揮飛輪儲能快速響應優勢，提供優質調頻輔助，提升穩態頻率偏差，能為高比例可再生能源發電和高比例電力電子設備的電力系統頻率特性提供支撐服務。
