中國儲能網訊：為了確保德國電網的穩定性并確保其能源轉型的順利進行，電網運營方需采取必要行動大幅提高電網的靈活性。如何消除現有的釋放靈活性障礙，并以更加友好的方式將儲能技術集成到電網中是電網運營方必須考慮和解決的實際問題。
1.電池儲能的應用背景
關鍵技術
2030年德國80%的發電量預計將來自可再生能源。2045年這一數字甚至將可能達到100%。這給電網帶來了嚴峻的挑戰，因?yàn)槿绻?strong>不提高電網的靈活性，就無法保證電網的穩定性。特別是可再生能源的高波動性帶來了一個重大問題，因?yàn)榭稍偕茉磳μ鞖鈼l件的依賴意味著基本負荷電力不可能在一天的任何時候都持續供應。因此隨著可再生能源在電力結構中所占比例的不斷增加，必須采取措施，以便在未來能夠更加靈活地應對可再生能源生產的波動。大型儲能系統在這方面發揮著關鍵作用。由于其超過90%的高效率和極快的響應時間（可在幾分之一秒內提供全部電力），它們可以在短時間內補償可再生能源發電的波動，同時為可再生能源長期并入電網做出重要貢獻。
市場挑戰
可再生能源的廣泛應用增加了對電網基礎設施和服務的需求，也提升了確保電網的穩定和供應安全的難度。這是因?yàn)榭稍偕茉丛陔娏M合中所占比例越大，能源生產的波動性和不可預測性就越大。這導致新能源同時系數偏差很高，從而越來越多地導致電網過載堵塞，這又進一步削減了相關的電力生產（主要是可再生能源）。除此之外，能源需求和發電的不同步性也增加了在日照不足和風力不足期間出現發電不足的風險。這些現象造成電力市場價格的巨大波動，以及化石燃料發電廠高峰負荷覆蓋率造成的高價格。
2022年第 50周德國的電力生產和交易電價
可再生能源短缺期間市場和電網的價格高峰和波動
2023 年第 16周德國的電力生產和交易電價
在可再生能源占主導地位的階段，發電量不穩定，市場和電網出現波動

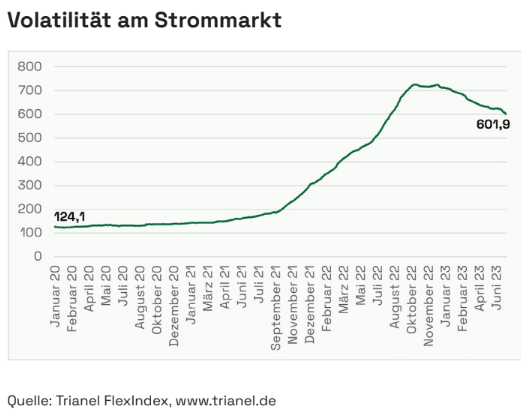

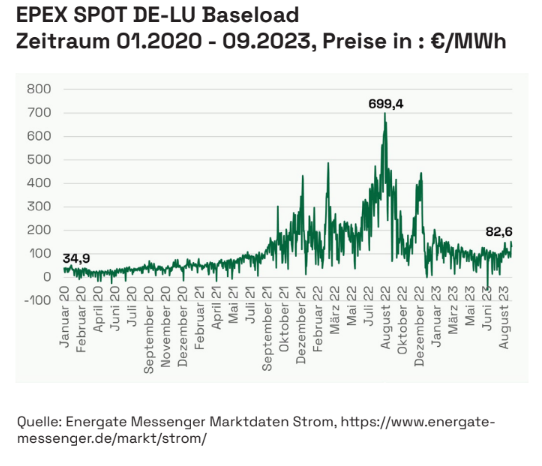

外部影響因素，如俄烏戰爭以及與之相關的2022年2月起的天然氣短缺，也對現貨市場的電價（下圖：EXPEX Spot Baseload）和電力市場的波動性（下圖：Trianel FlexIndex 電力市場的波動性）產生了明顯的重大影響。然而在2021年年中左右烏克蘭戰爭爆發之前，整個市場的水平和波動性都已顯著上升。
雖然目前（截至 2023 年 9 月）電價區間已經恢復到烏克蘭戰爭爆發前的水平，但仍處于持續的高水平，這個情況與市場平均價格水平的發展日益脫鉤。這表明，電力市場波動的基本驅動因素，尤其是間歇性可再生能源的大規模擴張，現在已經在很大程度上顯現出來，盡管天然氣的供應情況現在已經恢復穩定，但電力市場的動蕩仍然很大。
2.電池儲能的應用領域
電網面臨的這些挑戰也為電池儲能系統提供了施展拳腳的空間。儲能被部署在電網節點上，用于平衡可再生能源波動和需求波動造成的價格波動，減少堵塞，并保持系統在50Hz頻率下的穩定。以下是應用領域概覽：
日內交易，電池儲能系統參與短期電力市場的交易，以彌補電力短缺或過剩，從而抵消極端的價格波動。這一點尤為重要，因?yàn)榻陙淼聡F(xiàn)貨市場、鄰近市場以及整個歐洲電網的價格波動都在急劇增加。通過智能營銷，即在價格有利時（通常是可再生能源過剩）獲取電力，并在價格高時（通常是可再生能源過少）將電力輸入電網，儲能系統的運行水平直接影響電價的穩定和降低。
堵塞管理，是指避免或消除電網過載。儲能系統可以快速、精確和經濟高效地輸入或提取能量，以平衡電網中的負載流。
大規模電池儲能系統就能最大限度地減少光伏、風電等可再生能源的停機，并支持電網的擴展。通過這種方式，大規模電池儲能可以最大限度地減少光伏、風電等可再生能源的停機時間，并為電網擴容提供支持。同時，儲能系統還能降低重新調度成本，從而幫助減少電網費用。
從純粹的技術角度來看，電池儲能的其他用途也是可行的，例如無功功率管理、黑啟動能力、類似于TSO目前計劃的 "電網助推器 "的用途，提供瞬時儲備。然而，在實踐中缺乏實施這些措施的監管框架條件。
提供平衡能源的目的是平衡電網頻率的波動，保持50Hz的恒定頻率。由于儲能系統的反應速度非常快，電網頻率的穩定可以在幾毫秒內完成，而且非常精確可靠。電池儲能系統在這方面做得非常成功且部署速度快，這也直接導致近年來，特別是近幾個月來，F(xiàn)CR的價格不斷下降，最終用戶因電網費用降低而受益。
實例/電池儲能的應用實例
在實踐中，Kyon Energy 的儲能系統被用于多種用途--在日內服務于不同的應用場景，有時甚至同時服務于不同的應用場景。下圖概述了一個示例日，在這種情況下，在頻率控制儲備（FCR 和aFRR）和日內市場上進行營銷。
隨著時間的推移，可以將各種價值收入流結合起來。必須考慮的前提是，德國的平衡電量目前是在前一天以4小時為單位拍賣的。電網運營商向儲能運營商支付預留控制儲備的價格。在二級控制儲備的情況下，還商定了一個為所提供的能源支付的價格。除前一天的拍賣外，還可在15分鐘區塊的日內過程中提供二級控制儲備，但只對交付的控制能量進行補償。
同樣重要的是，在單個4小時區塊內，可以將幾種收益方案結合起來。例如，在實際操作中，通常會提供固定收益率，并將可用容量投放到日內市場。同時銷售全脂回收率和盤中市場也是可行的，同時銷售所有三種收入流也是可行的。重要的是，儲能設施必須始終在允許的技術范圍內運行，并且在儲能設施已經完全清空的情況下，不得再出售電力（見下圖）。
德國電池儲能市場：現狀與增長需求
隨著可再生能源越來越多地并入電網，以及傳統發電廠的同時關閉，導致發電量與需求量之間的差距越來越大，德國的電池儲能市場非常活躍，增長勢頭強勁。電池儲能系統作為電網穩定和有效利用可再生能源的解決方案，正逐漸成為人們關注的焦點。盡管如此，其潛力還遠遠沒有被挖掘出來。為了實現2030年80%的可再生能源和 2045 年 100% 的可再生能源的目標
Fraunhofer ISE 預測到 2024儲能需求將增加到超過100GWh，到2030年將增加到180GWh，其中很大一部分將由電池儲能來滿足。2037/45 年電網發展計劃也認為有必要擴大儲能，將其作為進一步發展電網基礎設施不可或缺的一部分，不過該計劃的預測更為謹慎。到 2037 年，將有 23.7GWh的電池儲能空間，到2045 年將達到 54.5GWh。德國離這些數字還有很大差距。截至今天（2023 年 9 月）共1.3GWh的電池儲能容量在運行。
3.電池儲能系統對電網的其它積極作用
電網可維護性 - 這意味著什么？
“電網性能”是指電力系統或裝置對電網的穩定性、高效性和可靠性做出積極貢獻的能力。與電網兼容的系統能夠應對電網的要求和挑戰，并有助于優化能源流。這一方面可以通過電網運營商對系統的了解、規劃或可控性來實現，另一方面也可以通過促進電網負荷的均衡來實現。
在可再生能源和儲能系統方面，“電網服務能力”是指系統幫助平滑發電和需求波動、保持電網電壓和頻率穩定、避免瓶頸和減少昂貴的電網擴建需求的能力。
電池儲能系統的電網友好型使用
純粹支持電網使用的儲能系統可以減少電網中的一些最大問題，從而降低總體電網成本。然而，目前的法律和監管框架極大地限制了儲能系統的電網服務利用率和技術潛力。一方面由于沒有既定的重新調度補償法規，特別是對電池存儲運營商而言，電網運營商無法實施該流程；另一方面，由于電網運營商本身不允許從儲能系統的運營中獲得任何收入，因此不允許擁有至少部分在市場上運營的系統。因此，純粹為電網服務在經濟上是不可行的。因此，很大一部分電網服務，如無功功率管理、黑啟動能力、作為電網運行資源用于（"n-1"）運行或瞬時儲備，仍將無法利用。
電網友好型應用的挑戰
既然電池儲能系統具有更大的技術潛力，而且現在已經可以接管更多的電網支持系統服務，為什么還要阻止它們呢？電網運營商已經認識到了儲能系統的附加值，但在使用這些系統之前，仍有許多監管和運營方面的障礙需要克服。要以對電網友好的方式利用儲能系統，必須克服以下關鍵挑戰：
1. 面向終端消費者，制定儲能系統的建造補貼計劃。
2. 根據 EnWG 第118(6)條的規定，電網費豁免暫時僅限于2026年年中之前投入使用的儲能設施。
3.根據 EnWG 第118(6) 節，電網費豁免不適用于除電網利用外，發電側儲能或工業商業儲能業務模式的存儲設施。
4. 過長的并網申請和實施時間。
5.電網基礎設備建設的時間過長，電網并網容量的部分不可用，使得儲能系統容量的無法充分發揮，因?yàn)殡娋W(wǎng)規劃的基礎是滿足儲能系統的可靠、長期，滿載運行，最大程度滿足最終消費者/發電廠的調用需要。
解決方案：利用市場服務型儲能設施為電網服務
一種可行的解決方案是利用市場化的儲能設施為電網服務，這樣既能實現市場收入潛力，又能為電網提供支持。例如，電網服務儲能設施的建設和運營可由第三方進行，并根據收費規定出租給電網運營商。必須進行監管改革，以確保因使用電池儲能系統而節省的擁堵管理費用對電網運營商的資產負債表產生積極影響。
為了克服電網運營商缺乏利用儲能靈活性的激勵機制這一障礙，從長遠來看，需要對激勵條例進行調整。特別是，必須確保電網運營商的資產負債表中反映出利用儲能設施進行擁塞管理所節省的成本（例如，增加可再生能源滲透比例）。
激勵條例是一套非常靜態的規則，這意味著只有在長期內才能對其進行實際調整。此外，聯邦網絡局和聯邦政府之間的權限重組目前正在進行，這也是現行《激勵條例》將于2028年12月31日到期并被聯邦網絡局的規范所取代的原因。目前的實際情況使得與激勵條例內容相關的制定工作變得更加困難。為了在中期內通過使用儲能來解決計劃中的電網容量阻塞問題，需要確定一個運營概念，以確保電網友好型運營，以及有關責任、成本、期限和收入不足補償?shù)姆梢?guī)定。
這種運行概念可以作為“儲能并網條例”(SpeicherNAV)
"SpeicherNAV" 是 Kyon Energy 制定的一份概念文件，旨在快速實施透明、明確的法規，以促進儲能設施的并網、市場和電網友好型應用。
要實現這一點，成功的存儲凈增值需要考慮五個關鍵點：
1.應用領域：
適用范圍應包括所有儲能系統與供電電網的并網，電壓至少為10千伏（中壓電網及以上）。
2.優先并網：
與可再生能源系統一樣，為系統提供服務的儲能系統也應獲得加速和優惠并網（類似于《2023 年歐洲能源條例》第 8 節），以便能夠盡快利用其潛力。
3.電網友好型運行理念：
如果儲能設施享受SpeicherNAV的特權，其運行模式也必須符合電網的需求。作為一種靈活和個性化的解決方案，可以理解為配電系統運營商在連接過程中根據特定規則為儲能系統的運行概念定義一定的指導原則，以便能夠使儲能系統的行為以最佳方式適應個別電網情況。這將為電網運營商提供必要的承諾，增加電網運營商的電網運行裕度。
4.操作概念的定義：
為了創建運行概念，必須確定計劃中的儲能系統的技術能力和限制，并由電網運營商檢查并網點、輸電線、潮流和電網影響以及儲能系統的預期使用范圍。然后，運營概念將描述電網運營商在以下方面的選擇方案：調整儲能設施在時間、供應水平和饋入方向上的運行，提前協調運行時段和周期，在有限時段內自由處置儲能設施及禁止儲能設施運營商在某些時段提供平衡能源。
5.公平分配成本：
該法規應對儲能系統運營商與電網運營商之間的成本分擔做出明確規定，以確保儲能項目的經濟可行性，并公平分配經濟利益。如果儲能運營商允許電網運營商干擾儲能設施的運行，則應為限制儲能運行而獲得相應補償。該規定基本上可參照 EnWG 第 13a 節（重新調度措施）。經濟補償應確保儲能系統運營商不會遭受任何經濟損失，不會超過其在沒有運行限制的情況下所遭受的損失。
結語
如果以對電網友好的方式使用電池儲能系統，它們就有可能承擔電網中重要的系統任務，減少電網中的一些最大挑戰，從而普遍降低電網成本?，F(xiàn)在必須創造適當?shù)姆珊捅O(jiān)管框架條件，從而使整個經濟、電網和社會受益。
