中國儲能網訊：第十二屆中國國際儲能大會演講速記如下：
侯肖瑞：大家經常提到儲能，可能第一印象就是鋰離子電池，今天我為大家提供一種新的思路，講一講賁安能源公司的綠色安全型水系金屬離子電池。
第一部分：背景介紹
從背景來講，隨著現在化石能源的不斷消耗，未來的能源載體肯定會發生巨大的變革，包括我們現在已經在大力推廣的風電和光儲，除此之外氫能源現在已經成為主要發達國家的兵家必爭之地。儲熱主要是熔鹽儲熱和相變儲熱，這項技術也會進一步提高能源的利用效率。
今天大家匯聚于此的主要目的就是探討新型的儲能技術，電化學儲能是現今最主要的技術路線之一。電化學儲能是和物理儲能來對比區分的，物理儲能一般指的是我們經常說的飛輪儲能或者是蓄水儲能，而電化學儲能主要是依靠電化學反應?，F(xiàn)在儲能市場上涌現的各種電池，比如鈦酸鋰電池、鋰離子電池、釩液流電池、鐵-鉻液流電池以及鈉離子電池、有機鈉離子電池等都屬于電化學儲能電池。電化學儲能正呈現強勁勢頭,進入快速發展階段，未來也將擁有更多的市場份額。
儲能是智能電網、可再生能源以及能源互聯網的關鍵技術和核心支撐。新能源電池在輸電和配電的應用有兩種，一個是調頻，一個是調峰，對于倍率比較大的電池，主要應用在調頻。而對于一些長時效，比如時效是2小時、4小時甚至10個小時的這類電池，主要應用在削峰填谷。從中間輸配電往兩邊去看，發電側主要是用在新能源的接入，比如現在風電、光伏和新能源的接入。光伏和風電最大的特點是電能具有不穩定性以及間歇性，這些電發出來可以說是有用的，但是不能直接接入電網。大家也知道所有的電必須發出來第一時間就被使用，否則電網是一度電都存不住的。所以說光伏或者風電發的電要存儲在儲能系統中，以一個平穩的、連續的方式輸送到電網，這樣的電才是有效的電，否則就形成了我們今天經常談到的棄風棄光現象。
在用戶側儲能主要是用在一些臨時狀況，比如電力供應停止；或者是在一些地廣人稀的地方，10個人或者幾十個人的村莊拉一個電網也不太現實，我們可以用光伏或者是能源共存的方式，給這些地方供電。
鋰電池發展歷史比較悠久，主要材料是大家耳熟能詳?shù)娜⒘姿徼F鋰、錳酸鋰，負極材料就是石墨或者磷酸鈦鋰。電池的組成很簡單，最主要的是正負極材料和電解液，從電解液的角度來講，鋰離子電池用EC、PC或EMC，有一定的熔點、沸點和閃點，在兩三百度。它的正極材料，磷酸鐵鋰耐溫性好一點，可能是三四百度，一般的三元就是一兩百度。
所以從這個原理上來講，只能說它是存在著熱失控的風險。所以在展覽的時候，我們可能會看到很多展位是以消防或者是液冷、風冷，從系統的角度來解決。所以說鋰離子電池是存在著熱失控的風險，我們做了很多的工作，在保證電池發生熱失控的時候，這個熱量不會快速急劇蔓延，來保證儲能系統的安全。當然這一方面，我相信鋰離子電池的同行肯定做了很多工作，現在安全性得到了極大提高。
現在新能源汽車基本上都以鋰離子電池驅動，它為什么可以？一個電池如果是70度電，也就是70kWh，相對儲能來說，容量是很小的。大家想所有的儲能最小的是MWh，一般是幾百甚至上GWh的儲能系統。這里就講到風險兩層不同的含義，風險評估有兩種，一種是評估風險的發生幾率有多少，還有一種是風險發生之后我們能不能承受風險所帶來的后果。鋰離子電池是有這個風險的，當電池數量急劇增加到1MWh或者GWh的時候，風險指數是一直在上升的。所以這也引發出本質安全電池的研究路徑。

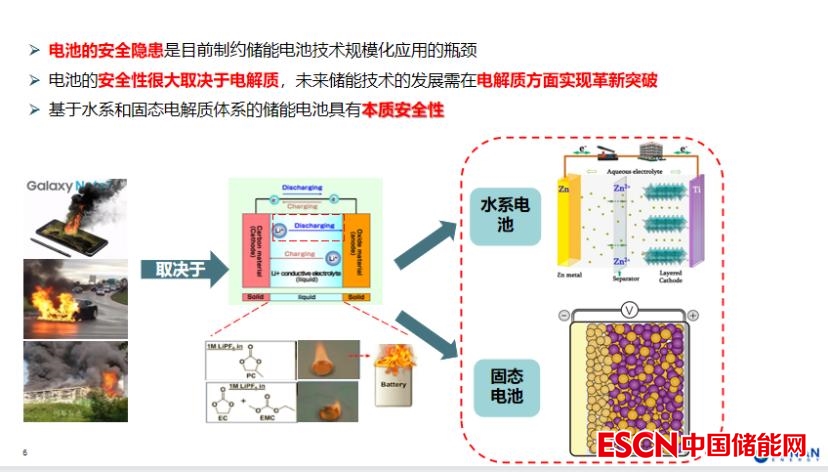

鋰電池的安全提升技術流線，大家公認的就是固態電池，像日本的豐田，中國的蜂巢、清陶已經投入了大量資源去研究固態鋰離子電池。固態鋰離子電池的隔膜是固態，所以不會存在著鋰枝晶穿透隔膜到達正極引發短路的情況，從而產生熱失控的風險，這是從基理上解決這個問題。另一種研究路徑是水系電池，因為水系電池做電解液，采用自來水或者是去離子水，或者有些無機電解質鹽，水的比容量是很高的。這也是從電解液的本質來解決電池的安全問題。
第二部分 水系金屬離子電池介紹
這里提到水系電池，我們常規見到的鉛酸電池和鎳鋅電池是轉化型的反應，也就是在充放電過程中正極和負極會分別和電解液發生反應，這就存在著電解質的消耗和電解液的消耗，因為每一次發生反應的控?zé)嵝什豢赡苁前俜种?，哪怕?9.9%，每次都會消耗一點，所以從本質上很難實現長壽命運行。
賁安能源致力于中性水系電解液以及水系電池的開發，正負極材料都是采用離子嵌脫型的反應，也就是這個離子會從正極脫出，經過電解液嵌脫到負極當中，它不會存在電解液的消耗，所以這個問題是從本質上解決壽命短的問題，實現長壽命的循環。
正極材料
在水系電池里面，常用的正極材料無非就以下幾種，比如過渡金屬氧化物，這個就是我們經常用到的各種類型的氧化錳，還有P2、P3型的層狀錳氧化物，是作為有機鈉離子電池的正極材料。層狀材料最大的特點是高比容量，因為它可以嵌脫的離子比較多，可以插層。最大的缺點是穩定性比較差，大家可以聯想到鋰電池的石墨，隨著循環的增加是不是會有石墨粉化的現象？也就是當循環次數過多時，結構就會崩塌。
有機電極最大的應用場景應該是在穿戴裝備上，現在還處于實驗室階段。
接下來講一下普魯士藍，寧德時代做有機鈉離子電池的時候也做普魯士藍，我為什么這里也提了出來？因為它也可以用在水系電池里面。這是過渡金屬離子的鐵氰化合物，大家可以看到它的三維框架結構是非常大的，可以適用于比較大的離子，所以它的穿梭或者是嵌入都沒有任何問題，這個材料用在大離子半徑的鋅、鎂或者鋁都是可以的。這個材料的制備基本上都是共沉淀反應，共沉淀就有一個問題：結晶速率比較快，有一些空位或者結晶水。結晶水在有機鈉電里面，會隨著循環的進行，結晶水會脫出，和有機電解液產生反應，會產生“脹氣”現象，而在水系里面，這個結晶水，在里面也好，在外面也好，反正都是水，只要結構不坍塌，都沒有問題。
然后是聚陰離子化合物，這個聚陰離子是四面體或者是八面體，它們是以共頂點或者是共邊的方式連接起來。一般所有的晶體結構里面，這種晶格連接方式是最穩定的，基本上不會坍塌。金屬離子是在中間，我們可以通過調節金屬離子的價態，或者是金屬離子的種類來定制這個材料的電化學電位，比如說摻錳或者是摻鉻就是完全不同的材料。
負極材料
簡單介紹一下常見的水系離子電池負極材料——活性炭，碳的基本電位都比較低，所以如果用活性炭做負極，是一個電容效應。而我們采用剛才所講的氧化物是電池效應，這樣實際上是電池和電容的混合電池。從原理上講反應機理不一樣，能量密度也是比較低的。
現在能夠在水系里面做負極的層狀氧化物還是比較少的，一般都存在于實驗室中，比如說三氧化鉬、釩酸鈉等。
磷酸鹽，就是NASICON框架結構。磷酸鹽可能大家聽得比較多，磷酸鈦鈉、磷酸釩鈉、磷酸鐵鈉等都是，它的結構和聚陰離子化合物的結構是一樣的，通過調節金屬離子的種類來決定它是負極，氧化還原度比較低就可以做負極。如果摻鉻或者錳，氧化還原量比較高，就可以做正極。
關于普魯士藍類似物、聚陰離子化合物，我們賁安能源從這個方面已經有將近十年的研究以及量產的經驗，目前這兩種物質都可以實現批量化生產。
電解液
第三，講一下電池當中的“血液”——水系電解質，可以說是長期的痛點。因為1.23V，熱力學和電力學的東西是沒有辦法改變的。那么，如何在電池當中抑制水的活性，降低電解質中自由水的含量？當電解質中自由水的含量降低的時候，它的電化學窗口，看這個圖，隨著電化學窗口是可以擴寬的。
從這個角度上來講，調節電化學窗口有幾種方式：
一是調控電解液的PH值，把正極的電解液PH值調到酸性，它的析氧定位會往上走。把負極調到堿性，析氫電位會往下走，通過這種方式拓寬它的電化學窗口。如果一個電池把正負極電解液分開，理論上可以實現，但是工程上很難實現，如果要用，中間的就要用質子交換膜，可能從目前工程化應用來說很難實現。
二是高濃度鹽電解液，很早之前我們提到water-in-salt，比如說用17%的高氯酸鈉，完全沒問題，可能10個高氯酸鈉分子外面只有一個水分子，這個水分子根本沒有辦法電解，這也是可以的，但是成本比較貴。
三是極性質子溶劑雜化電解液，這個作用主要是降低氫氧根的數量，以此來提升電化學窗口。提升較少，但成本低。
四是凝膠準固態電解質，這可以實現，但是可能會帶來電池的倍率性能的降低。
所以水系電解質中的難點和重點，永遠是研究的機理以及工程化應用之間的balance。我們公司的研發團隊做了各種各樣的嘗試，目前我們水系的電化學窗口能夠擴寬到3.8V，并且能夠?qū)崿F(xiàn)零下110度的低溫運行。
第三部分 賁安能源
賁安能源成立于2017年，但是在此之前我們已經在中科院做了十余年的水系離子電池的研究。與此同時，產品已經在歐洲實現了銷售，在新加坡、中國及美國都設有全球研發中心。
我們的水系鈉離子電池，和有機鈉離子電池區分開，水系鈉鹽電池是本質安全、高性能、長壽命、綠色制造。這是一個簡單的對比表，我們的水系鈉鹽電池、有機鈉離子電池、鋰離子電池、鉛酸電池的對比，因為電解液是用水，安全性是完全不用考慮的。和鉛酸電池相比，它的循環壽命可以達到8000次，因為對水、氧氣的要求是很低，對產線基本上沒有任何要求，可以開放式的裝備環境中都可以做。

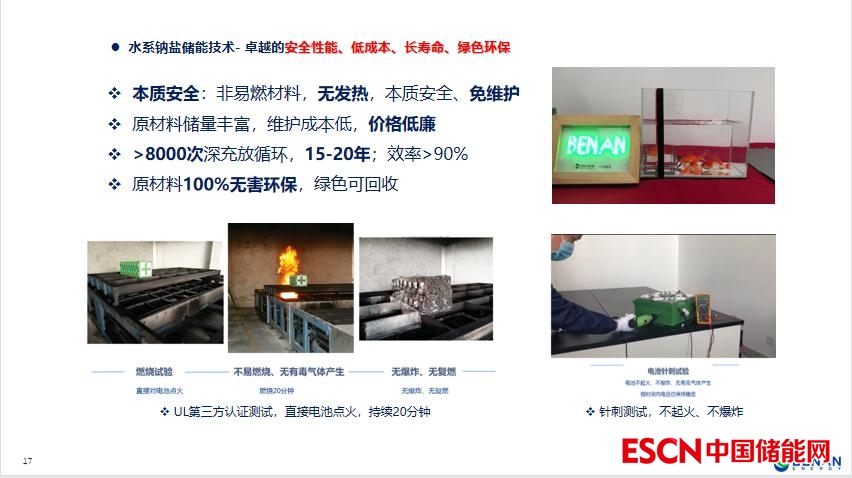

講一下我們公司的產品。它的幾個特點，一個是本質安全，是和鋰電池的風險相對來講的。從兩個方面來講它的本質安全，鋰電池的正極材料的熱分解溫度最高能到400度，這樣我們用的材料，就剛才所說的磷酸鹽，或者是聚陰離子化合物，這些材料都是經過高溫合成，最高溫度耐受性會達到1000度，所以這個材料從材料本身，不會在循環過程中產生一些熱分解的反應。還有一個是電解液，電解液就是無機鹽的水溶液，由于水的高比熱容，不可能產生巨大的副反應。再加上電池所用的外殼都是阻燃的，完全沒有問題。更苛刻的實驗是直接外部火焰的燃燒，我們把電池放在測試架上，外面就澆上汽油，點燃汽油，汽油燃燒了20分鐘，20分鐘之后汽油燃燒沒有了，這個電池都不會發生任何反應。放在那邊，它沒有爆炸，也無復燃情況發生。所以從電化學反應的機理上和材料本身上，可以證明本質安全。
原材料儲量豐富，維護成本低。
目前水系鈉鹽電池的應用，供貨給歐洲的應用場景是戶用儲能，以光伏+儲能的形式，在歐洲的白天光伏儲電，晚上用電。目前一直在出貨，現在不止15MWh，可能有50MWh了。
還有一個是新能源的接入，風光儲，風力發電、光伏發電、儲能，現在國家對這方面的要求還是很高的。當前風光的裝機量是350GWh，而儲能的裝機量可能只有50GWh，現在要求安裝光伏發電的時候，或者是安裝風力發電的時候，儲能是要同步配置的。在風光儲上面，我們有一個可以安裝集裝箱式的儲能系統，可以實現穩定的并網運行。還有一個是可以是實現削峰填谷，保障電網的平穩運行，比如晚上充電，早高峰放電。對于削峰填谷，水系電池的主要應用市場是中長時效儲能，比如2小時、4小時甚至10小時，是完全沒有問題的。
另外一個比較大的應用市場是通信基站和UPS，水系電池和鉛酸電池很像，我們完全可以取代鉛酸電池做長時間的浮充，做UPS的備件系統。目前這個電池我們在東南亞，通過國家電網的測試并獲得認可。從2020年4月起，已在東南亞穩定供貨超過2500個變電站規模，2022年持續中標海外項目，供貨12500個變電站規模。
2021年我們也參與了三峽集團《烏蘭察布“源網荷儲一體化”關鍵技術研究與示范》，當時是6MWh的儲能集裝箱，昨天和前天中央二套的新聞上，第一個畫面就是我們的水系鈉離子儲能技術。
前面我講了那么多賁安能源，也隆重把我們賁安能源的公眾號介紹一下。BENAN是我們自己取的名字，賁安也是本征安全的意思?！百S”字在詩經中是光彩之貌，所以也希望我們的電池或者是我們的儲能技術能夠本征安全，大放光彩。謝謝各位！
