全釩液流電池淺析
楊喜海，劉勇，張立永
（富通技術研究院有限公司 浙江杭州 311400）
摘要：全釩液流電池（vanadium redox flow battery，VRB）由于其系統設計靈活，響應速度快以及環境友好等優勢，近幾年受到越來越多研究者的關注。本文主要概述了全釩液流電池的國內外技術現狀和發展趨勢。介紹了全釩液流電池的相關結構和工作原理，其中對全釩液流電池的電極、離子交換膜、雙極板等關鍵原材料進行了簡要分析。
關鍵詞：全釩液流電池；儲能；原材料；交換膜
Abstract：Vanadium redox flow battery (VRB) have attracted more and more attention due to their design flexible, response speed fast and environment friendly and so on in recent years. This paper provides an overview of the all vanadium redox flow battery domestic technology status and development trend。The structure and working principle of the all vanadium redox flow battery are introduced in this paper, including the key raw materials，such as the electrode of vanadium redox flow battery, ion exchange membrane and bipolar plate
一、引言
隨著人類社會進步、經濟發展加快，不可再生能源的消耗呈指數型增長，預計在2050年不可再生能源將枯竭。為實現人類社會與自然的可持續發展，逐步建立以可再生能源為主體的持久能源體系已成為各國追求的目標。近年來，世界各國相繼出臺了一系列鼓勵可再生能源發展的政策，將高科技與可再生能源相結合，作為不可再生能源的替代能源。其中，歐盟出臺了可持續發展計劃、焦耳計劃；日本提出了陽光計劃、新陽光計劃；美國倡議綠色能源計劃、陽光發電計劃，中國制定了金太陽工程等等。隨著全球第三次能源結構的調整，在高技術發展的支持下國際上大規模開發利用可再生能源技術已取得重要突破，太陽能、風能等可再生能源已成為能源系統中發展最快的新型能源?？稍偕茉醇夹g(shù)的發展是能源系統的重大變革，對能源的存儲問題提出了更大的挑戰。國務院2014年11月印發的《能源發展戰略行動計劃（2014-2020）》，將儲能明確列入9個重點創新領域，大容量?jī)?chǔ)能和氫能將列入20個重點創新方向。

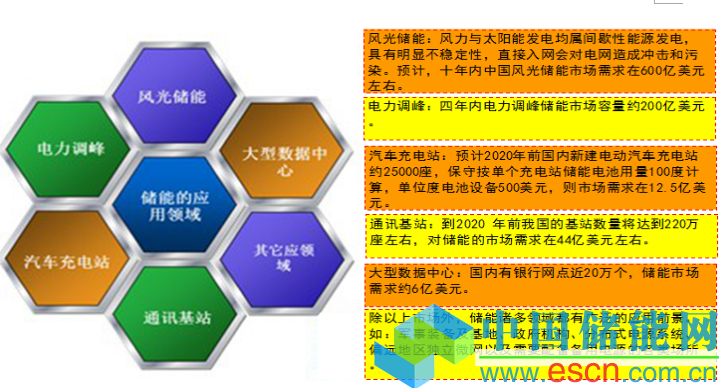

圖1 儲能系統應用領域概述及分析
鉛酸電池、鋰離子電池作為最早提出并商業化的電化學儲能產品，商業應用時間最長、電池的產品技術最為成熟。但在能量密度、壽命、充放電效率、環境友好等問題限制了其在儲能方面的廣泛應用，在風光儲能、電力調峰、通訊基站等領域?qū)⒂兴鶞p少。釩氧化還原液流電池（Vanadium Redox Flow Battery）簡稱釩液流電池，因其電解液為單一金屬釩離子溶液，故也稱全釩液流電池。該電池是一種新型的綠色環保儲能系統，它既具有液流電池的特點，又因單一金屬離子可以循環使用，而被技術專家認為是一種非常有前景的、大功率的、可上規模的儲能電池。全釩液流電池作為一種新型高效的儲能技術，目前成為新能源大規模儲能技術領域的重要發展方向。
二、全釩液流電池的發展歷程及現狀
全釩液流電池（簡稱VRB)其研究始于20世紀80年代。由Thaller于1974年提出，美國航天局（NASA）曾開發Fe/Cr電解質溶液體系液流電池。1984年，新南威爾士大學的Maria Skyllas-Kazacos等提出全釩液流電池原理［1］。1986年全釩液流電池體系獲得專利。1988年，UNSW提出并開始建造1kW級全釩液流電池堆。該電池堆由10個單電池組成，能量效率可達72%~88%。標志著全釩液流電池開始走出實驗室，邁向工程化研發階段。
全釩液流電池工程發展的第二個階段主要集中在日本。從20世紀90年代初開始，以日本住友電工(SEI）和Kashima-kita電力公司為首的工業企業先后開發了一系列規模不一的實驗性電堆。通過對電堆關鍵材料和工程設計進行深入探索，逐步把全釩液流電池系統推向商業化試運營階段。隨著VRB Power Systems和住友電工的技術發展和商業化運作進入實用化階段。日本住友電工（SEI)作為全釩液流電池領域重要的領軍企業，將在2015年建成15兆瓦/60兆瓦時全釩液流電池電站，用于解決北海道局部區域大規模太陽能電站并網帶來的調峰和電能量壓力，該項目的成功實施將是全釩液流電池領域又一里程碑。2014年，美國UET公司在美國能源部和華盛頓清潔基金的支持下，建立了3兆瓦/10兆瓦時全釩液流電池儲能系統。該項目中首次使用混合酸性電解液技術，將能量密度提高約40%，并能拓寬全釩液流電池使用溫度窗口和電壓范圍，減少熱管理能耗。目前，提高液流電池的能量效率和系統的可靠性、降低其成本是液流電池大規模普及應用的重要課題。
表1 2000年后部分全釩液流電池工程項目
我國在液流儲能電池的基礎研究工作起步略晚于日本、美國，單目前已在液流儲能電池技術開發和應用示范中取得重要進展。2008年11月國內首創100kW級全釩液流儲能電池系統和10kW級電池模塊。2010年5月在大連融科在高新技術產業園開展的60kW/300kWh全釩液流儲能電池系統與光伏建筑一體化的示范系統已投入使用［3］。融科儲能公司與中科院大連化學物理研究所長期堅持“產、學、研、用”，立足自主創新?，F(xiàn)已經累計實現全釩液流電池裝機容量15MW。
2013年5月，設計建造的當時全球最大規模5兆瓦/10兆瓦時全釩液流電池儲能系統在國電龍?jiān)磁P牛石50兆瓦風電場成功并網運行。相繼實施的位于錦州的風電并網用3兆瓦/6兆瓦時儲能項目也是我國探索儲能商業模式的重要案例。
三、全釩液流電池結構及工作原理
全釩液流電池是一種新型電化學蓄電儲能裝置,主要由電堆系統、電源負載系統、電解液存儲與供應系統等部分組成。電堆系統由電極、離子交換膜、雙極板、板框PVC、電解液等組成。

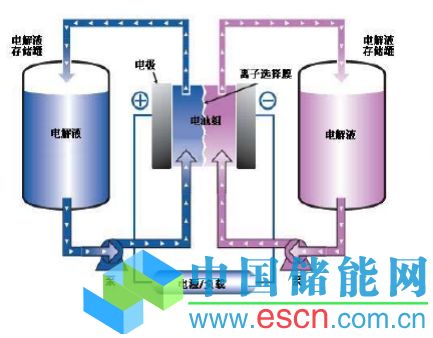

圖3 全釩液流電池裝置圖

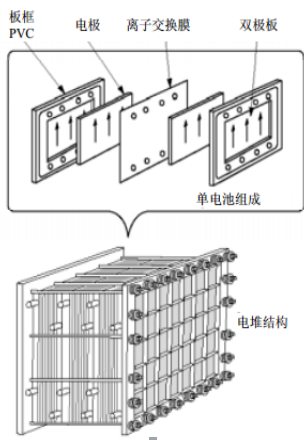

圖4 電堆系統及電堆示意圖
該電池以電解液中含不同價態的釩離子作為正、負極活性物質，分別裝在兩個大儲液罐的溶液中，通過外接泵將電解液泵入到電池堆體內，使其在不同的儲液罐和半電池的閉合回路中循環流動；采用離子膜作為電池組的隔膜，電解液平行流過電極表面并發生電化學反應，將電解液中的化學能轉化為電能，通過雙極板收集和傳導電流。在釩電池中，正極發生的是+4和+5價釩離子的氧化還原反應，負極發生的是+2和+3價釩離子的氧化還原反應。正負極電化學反應構成了全釩液流電池的基本原理，反應方程如下［4］：
充電過程：
正極：VO2+ + H2O→VO2+ + 2H+ + e E0=1.00V
負極：V3++ e →V2+E0= - 0.26V
放電過程：
正極：VO2+ + 2H+ + e === VO2+ + H2O E0=1.00V
負極：V2+ - e === V3+E0= - 0.26V
釩屬于VB族元素，其價電子結構為3d34s2,這決定了釩的化學性質比較活躍。通過電子的轉移形成電流，電對之間的標準電位差約為1.26V［5］。
圖5 全釩液流電池電極反應原理示意圖
全釩氧化還原液流電池是用V（Ⅱ）/V（Ⅲ）和V（Ⅳ）/V(Ⅴ)氧化還原電對的硫酸溶液分別作正負半電池電解液的。完全放電態（即SOC=0）：正半電池電解液為V（Ⅳ）的硫酸溶液，負半電池電解液為V（Ⅲ）的硫酸溶液；完全充電態（即SOC=1）：正半電池電解液為V(Ⅴ)的硫酸溶液，負半電池電解液為V（Ⅱ）的硫酸溶液；其余的電荷狀態（即0＜SOC＜1），則正半電池為V（Ⅳ）和V(Ⅴ)的混合硫酸溶液，負半電池為V（Ⅱ）和V（Ⅲ）的混合硫酸溶液，依電荷狀態的不同，混合溶液中各自的比例不同。電荷狀態的計算見公式：
四、全釩液流電池關鍵原材料
1.1 全釩液流電池電極材料
電極作為電池最重要的部件之一，電極及其相關特性，包括成本和加工工藝等，已經成為了釩電池系統研究和發展的關鍵方面。選擇合適的電極材料，可以提高釩氧化還原的電化學活性，最終實現釩電池能量效率的提高。釩電池的電極材料有石墨氈和碳?xì)种帧茰囟雀?、石墨化程度高的為石墨氈。石墨氈價格相對來說會高一些。而碳?xì)质峭ㄟ^對電極的表面進行處理，得以提高其性能。按原材料不同主要分為聚丙烯氰基和粘膠基兩大類。從降低電極成本，減輕電池質量的角度出發，對多種碳素材料的研究結果表明，聚丙烯氰基的效果更好。
1.2 全釩液流電池離子交換膜
影響釩電池使用壽命的關鍵組件是電池離子交換膜，它一直制約著釩電池的發展。適用于釩電池的隔膜必須是親水性的，允許H+自由通過，但是又要求必須能抑制正負極電解液中不同價態的釩離子的相互混合，避免電池內部短路，抑制電池的自放電，進而延長電池的壽命，這就要求選用具有良好的導電性和選擇性的離子交換膜。釩電池的離子交換膜必須滿足下列條件：
（1）良好的化學穩定性， 耐電化學氧化。
（2）氫離子能在膜中自由通過，有較高的電導率。
（3）對正負極活性物質有良好的隔絕性能，釩離子滲透系數低。
（4）具有更長的使用壽命。
離子交換膜的物理化學穩定性是指隔膜抵御環境影響的能力，如耐酸性，抗氧化性等。一種離子交換膜能否應用于釩電池中，要考察該離子交換膜是否具有良好的機械性能、耐酸性和抗五價釩的強氧化性等。理想的隔膜應具有高的電流效率，電壓效率，能量效率和長的使用壽命。杜邦公司的 Nafion 系列產品是應用最廣泛的離子交換膜，該產品具有高的質子導電率和良好的穩定性。在國內來說，清華大學化工系王保國教授聯合承德萬利通集團公司經過多年研發創新，已經在離子交換膜方面有所突破，研發出性價比優于美國杜邦公司Nafion 膜產品，并得到應用。
1.3 全釩液流電池用雙極板
雙極板是全釩液流電池的關鍵部件之一，起著連接不同單電池的正負極并導通電池內電路的作用。由于全釩液流電池的電解液中含有大量的硫酸，且充電電位較高，雙極板主要有金屬雙極板、石墨雙極板和碳塑雙極板。歸納起來雙極板具備幾個特性：
1、導電性，雙極板導電性越好電池的性能越好。
2、耐腐蝕性，雙極板不參與電池電解液反應。
3、無空隙，有效防止釩電池正負極電解液相互滲透。；
4、高強度，壓縮石墨氈或碳?xì)中枰艽髩毫Α?
五、全釩液流電池的特點
全釩液流電池作為儲能系統具有的特征如下：
1、電池系統組裝設計靈活，易于模塊組合，蓄電規?？纱罂尚?。
2、全釩液流電池使用壽命長，壽命在15-20年。
3、全釩液流電池功率輸出和能量?jī)?chǔ)存是相互獨立，可根據地理環境條件設計建設。
4、電池系統速響應速度快，高功率輸出釩電池充電放電可在1/1000秒時間內完成。
5、電池能量效率高達85%以上。
6、電池易于維護、安全穩定。
7、環境友好，電池的活性溶液可重復循環使用，不存在環境污染。
六、結語
在國家能源產業“十三五”規劃中明確指出，液流電池在十三五期間從示范項目轉入商業化階段，裝機容量也必將出現“井噴式”需求發展。許多國家將液流電池產業化提高到了國家戰略高度予以重視。同時，國家能源產業“十三五”規劃報告認為在“十三五”期間全釩液流電池的研究熱點將集中在優化系統設計、提高關鍵材料的性能、降低原材料成本、提高原材料高效性穩定性上。通過儲能技術發展為加快液流電池產業化應用助力?？偟膩碚f，液流電池前景還是非常光明的，必將在未來儲能領域中得到廣泛應用。
參考文獻
[1] 朱順泉，孫娓榮，汪錢，等.大規模蓄電儲能全釩液流電池研究進展.化工進展，2007，26（2）。
[2] 崔艷華，孟凡明.釩電池儲能系統的發展現狀及其應用前景[J].電源技術，2005，129（11）：776-780。
[3] 楊霖霖，廖文俊，蘇青，等.全釩液流電池技術發展現狀.2013，2（2）。
[4] 陳亞昕，鄭克文.氧化還原液流電池的研究進展[J].船電技術，2006,26（5）：67~71。
[5] 文越華，張華民，錢鵬，等.離子交換膜全釩液流電池的研究[J].電池，2005，35（6）：414-416。
