“雙碳”目標下的鋅基液流電池
構建以新能源為主體的新型電力系統,是實現碳達峰、碳中和最主要的舉措之一,儲能肩負重任。隨著大規模新能源電力接入電網,電力系統將呈現高比例可再生能源、高比例電力電子設備的“雙高”特征,電力系統“雙側隨機性”特征將進一步凸顯。為此,應當加強對用戶側資源的管理,使其逐步成為與電網廣泛互動的重要資源,實現供需雙側資源的協調優化,助力保障電力系統供需平衡。
鋅基液流電池儲能技術具有成本低、安全性高、能量密度高等優點,是混合型液流電池的典型代表 ,適用作為固定式儲能系統用于用戶側,助力推動能源結構轉型,實現“雙碳”目標。
鋅基液流電池的原理
通常,鋅基液流電池(ZFBs)負極電解液的活性物質是Zn 2+(中性或弱酸性環境)或 Zn(OH)42-(堿性環境)。在充電過程中,負極側的Zn 2+或Zn(OH)42-得到電子形成金屬鋅,同時正極側的活性物質則被氧化。放電過程則與之相反,負極側的鋅溶解形成Zn 2+或 Zn(OH)42-,同時正極側的活性物質被還原。
鋅基液流電池的優勢
金屬鋅資源豐富、成本低廉,使用金屬鋅的沉積溶解作為負極電對的鋅基液流電池大多數電解液具有較低的成本和較高的能量密度。同時,鋅基液流電池體系中,鋅負極具有環境友好、在空氣和水溶液中較為穩定的特點,電池體系中電解液為水系電解液,這都使電池的安全性得到了保障。因此成本低、安全性高、能量密度高的鋅基液流電池在分布式儲能領域具有很好的應用前景。
鋅基液流電池的發展

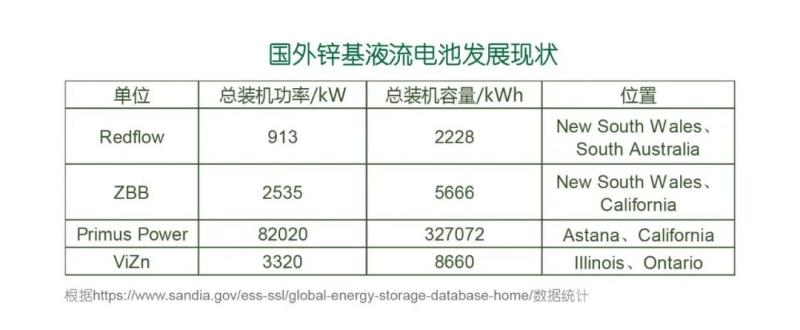

鋅基液流電池具有電解液成本低、安全性高、電位高等優勢,在分布式儲能領域具有很好的應用前景。從1977年鋅溴液流電池問世以來,通過將鋅負極與不同的正極氧化還原電對配對,已發展成為儲能系統中種類最多的液流電池。其中,鋅溴液流電池已經較為成熟,得到了市場的推廣和認可,其他鋅基液流電池體系仍然處在“應用示范,實驗室研發階段”,尚有關鍵問題亟需解決。
鋅負極的問題及改善策略
鋅基液流電池中的鋅負極主要面臨著鋅枝晶、鋅脫落、面容量受限的問題。
鋅枝晶:電池充電時,電極表面濃差極化增大,電極表面附近離子濃度降低,反應物離子更容易擴散至電極表面的凸起處,誘導了鋅枝晶的進一步生長。隨著枝晶的不斷生長,最后刺破隔膜導致電池短路失效。
鋅脫落:在放電過程中,與電極緊密接觸的金屬鋅優先溶解,在有枝晶產生的情況下,隨著反應的進行,枝晶的尖端將會失去與電極之間的連接;除此之外,沉積在電極表面的鋅金屬也會由于與電極連接不緊密,從電極上脫落。這些脫落的鋅將無法被繼續利用,造成了電池性能的下降。
面容量受限:鋅基液流電池多以多孔碳氈或者平板電極作為電極。隨著充電的進行,鋅酸根或者鋅離子會在電極上連續被還原為金屬鋅,最終沉積在電極上。一旦電極表面被鋅金屬完全覆蓋,就不能再進行電沉積,導致電池面容量受限。同時,進一步充電將導致電池的充電電壓急劇增加,從而在負極半電池中導致不可逆的析氫反應。
這些問題都是限制鋅基液流電池性能提升的“攔路虎”,也是實現鋅基液流電池實用化進程中必須解決的關鍵技術難題。
針對鋅負極存在的鋅枝晶、鋅脫落、面容量受限等主要問題:從電解質溶液化學的角度入手,可以調控鋅沉積歷程;從電極結構設計角度切入,可以調控鋅沉積過電位;從膜材料結構角度來設計,可以抑制金屬鋅對其造成的破壞;從電池結構角度進行優化,可以調控膜與電極界面空間,提高鋅基液流電池面容量。最終突破鋅基液流電池的“瓶頸”,助力用戶側儲能技術的發展。
在高能量密度的鋅基液流電池中,正極與負極的作用旗鼓相當。鋅基液流電池的各類正極中,各自有什么樣的特點?存在什么樣的問題?面對這些問題應該如何應對?
留個懸念,下期再見。
前景與展望
在新型電力系統的框架中,高能量密度的鋅基液流電池憑借體積小、成本低等優勢,在用戶側嶄露頭角,與在發電側發揮可靠作用的全釩液流電池相輔相成,共同推動構建以“新能源+儲能”為主體的新型電力系統,提高電網對高比例可再生能源的消納和調控能力,加速推進能源結構轉型,助力實現雙碳目標。
