中國儲能網訊：近期，大連液流電池儲能調峰電站正式并網發電。該電站是目前全球最大的釩液流電池儲能電站，并網規模100兆瓦/400兆瓦時。eo特轉載此文，介紹液流電池的發展歷程、技術特點、產業化發展現狀，以及全釩液流電池儲能系統的價格及生命周期的經濟性。本文原標題為《全釩液流電池的技術進展、不同儲能時長系統的價格分析及展望》。
作者：張華民
單位：中國科學院大連化學物理研究所
引用：張華民. 全釩液流電池的技術進展、不同儲能時長系統的價格分析及展望[J].儲能科學與技術,2022,11(09):2772-2780.
DOI：10.19799/j.cnki.2095-4239.2022.0246
2020年9月，習近平總書記在第七十五屆聯合國大會上向世界莊嚴宣布：“中國將提高國家自主貢獻力度，采取更加有力的政策和措施，二氧化碳排放力爭于2030年前達到峰值，努力爭取2060年前實現碳中和”。為實現雙碳目標，就要深化以新能源為主體的新型電力系統改革，2060年的能源供給體系將會以“新能源+儲能”的方式存在。這種供給體系既能有效降低碳排放，達到“碳中和”目標，又能提供安全穩定的電力能源。
新型儲能技術是構建新型電力系統的重要組成和基礎裝備，是實現碳達峰碳中和目標的重要技術支撐，也是催生國內能源新業態、搶占國際戰略新高地的重要領域。要實現2030年前碳達峰目標，到2025年我國新型儲能裝機容量要達到3000萬千瓦以上，2030年要提高到1億千瓦，抽水蓄能電站裝機容量達到1.2億千瓦。
我國的風能、太陽能等可再生能源發電裝備的制造技術和制造能力已經達到國際領先水平，新型儲能技術將是瓶頸技術。如果要求可再生能源發電配置10%—20%的儲能裝備，儲能時長大于4h，產生的巨大儲能市場，特別是長時儲能市場將極大地推動儲能產業的發展。
已經實用化的大規模儲能技術主要包括物理儲能和電化學儲能。物理儲能技術以抽水儲能為主，抽水儲能具有規模大、壽命長、安全可靠、運行費用低的優點，建設規模一般在百兆瓦以上，儲能時長可達數天，適用于電力系統的削峰填谷、電網調峰、緊急事故備用容量等應用。但抽水儲能需要特殊的地理?xiàng)l件，建設的局限性較大，難以滿足可再生能源發電分布式建設及電網系統分散式、局部自愈能力和智能化的要求，要滿足建立“新能源+儲能”的新型電力系統的需要，除抽水儲能技術外，還包括電化學儲能技術及儲熱技術等多種儲能技術。
電化學儲能技術是指利用電化學反應實現化學能與電能之間的相互轉換，實現電能的儲存和釋放。電化學儲能技術具有系統簡單、安裝便捷及運行方式靈活等優點，用于風能、太陽能發電的電化學儲能技術主要包括鋰離子電池技術、液流電池技術、鉛碳電池技術、鈉離子電池技術等，建設規模一般在數百千瓦到數百兆瓦級范圍。根據儲能技術的應用領域不同，通?？煞譃殡娋W(wǎng)側儲能、電源側儲能和用戶側儲能。任何一種儲能技術都不能包打天下，各種儲能技術可根據自身的特點，選擇其適用的應用領域。
01
全釩液流電池儲能技術的特點
液流電池是Thaller（NASA Lewis Research Center，Cleveland，United States）于1974年提出的。傳統的液流電池是通過正、負極電解液活性物質發生可逆氧化還原反應實現電能和化學能的相互轉化。充電時，正極發生氧化反應使活性物質價態升高；負極發生還原反應使活性物質價態降低；放電過程與之相反。Thaller提出的是鐵/鉻液流電池體系，盡管很多企業和研究部門開展了鐵/鉻液流電池的研究開發和工程驗證，由于該液流電池體系存在著諸多問題，至今沒有得到商業化應用。20世紀80年代初，澳大利亞新南威爾士大學Skyllas-Kazacos教授提出了全釩液流電池體系并做了全面有效的研究工作，內容涉及電極反應動力學、電極材料、膜材料評價及改性、電解質溶液制備方法及雙極板的開發等方面，為全釩液流電池科學及技術的發展做出了重要貢獻。
釩離子有4種價態，全釩液流電池正、負極電解液的儲能活性物質都是釩離子，是利用正、負極電解液中釩離子價態的變化來實現電能的儲存和釋放，由于全釩液流電池具有安全性高、儲能規模大、充放電循環壽命長、電解液可循環利用、生命周期中性價比高、環境友好等優點，近年越來越受到世界各國的重視，全釩液流電池儲能系統的研究開發、工程應用示范不斷取得重要進展，發展越來越快，技術越來越成熟，成本越來越低，已進入了產業化推廣應用階段，具有巨大的市場前景。
全釩液流電池技術具有以下特點。
（1）全釩液流電池儲能系統本征安全，運行可靠，全生命周期環境友好。
全釩液流電池的電解液為釩離子的稀硫酸水溶液，只要控制好充放電截止電壓，保持電池系統存放空間通風良好，即可本征安全，不存在著火爆炸的危險。電解液在密封空間內循環使用，在使用過程中通常不會產生環境污染物質，也不會受外部雜質的污染。此外，全釩液流電池中正、負極電解液儲能活性物質同為釩離子，不會發生正、負極電解液活性物質的互串而發生儲能容量的不可逆衰減，常年運行由于微量的副反應和正、負極電解液微量互串的累計造成的容量衰減可以通過在線或離線再生反復循環利用。電堆和系統主要是由碳材料、塑料和金屬材料組裝而成，當全釩液流電池系統廢棄時，金屬材料可以循環利用，碳材料、塑料可以作為燃料加以利用。因此，全釩液流電池系統全生命周期內安全性好，環境負荷很小，環境非常友好。大連融科儲能技術發展有限公司（簡稱融科儲能）2012年12月在遼寧省法庫國電龍?jiān)磁P牛石50MW風電場建設的5MW/10MWh儲能電站運行了近9年時，儲能容量有所衰減，經過在線恢復后，儲能容量恢復到了10MWh。目前，該儲能電站已運行了9年多，仍正常穩定運行。
（2）全釩液流電池儲能系統的輸出功率和儲能容量相互獨立，設計和安裝靈活，適用于大規模、大容量、長時儲能。
如圖1所示，全釩液流電池儲能系統的輸出功率由電堆的大小和數量決定，而儲能容量由電解液的體積決定。要增加輸出功率，只要增大電堆的電極面積和增加電堆的數量就可實現；要增加儲能容量，只要增加電解液的體積就可實現。特別適合于需要大規模、大容量、長時間儲能裝備的應用場合。全釩液流電池系統的輸出功率通常在數百瓦至數百兆瓦，儲能容量在數百千瓦時至數百兆瓦時。
圖1 全釩液流電池儲能系統的輸出功率和儲能容量可獨立設計
（a）要增加輸出功率，僅需增加電堆的數量；（b）要增加儲能容量，僅需增加電解液的體積
（3）能量轉換效率高，啟動速度快，無相變化，充放電狀態切換響應迅速。
全釩液流電池在室溫條件下運行，電解質溶液在電解液儲罐和電堆之間循環流動，在充、放電過程中通過溶解在水溶液中釩離子的價態變化實現電能的存儲和釋放，沒有相變化。所以，充放電狀態切換響應迅速，融科儲能的兆瓦級儲能系統，由80%充電狀態轉換到80%的放電狀態所需的時間小于100ms，主要是由指令信號的傳遞速度決定的。所以，既可用于調幅調頻、可再生能源并網，又可用于輔助服務、電網調峰及緊急備用儲能電站。
（4）全釩液流電池儲能系統采用模塊化設計，易于系統集成和規模放大。
全釩液流電池電堆是由多個單電池按壓濾機方式疊合而成的。目前，產業化的單體電堆的額定輸出功率一般在30—80kW。儲能系統通常是由多個單元儲能系統模塊組成，單元儲能系統模塊額定輸出功率一般在500kW左右。與其他電池相比，全釩液流電池電堆和電池單元儲能系統模塊額定輸出功率大，均勻性好，易于集成和規模放大。如圖2所示，融科儲能200MW/800MWh國家示范儲能電站的一期工程，單體電堆的額定輸出功率是31.5kW，有8個這樣的單體電堆組成了一套可實現單獨充放電控制的500kW/2MWh儲能模塊，由50套儲能模塊構建1套具有就地監控系統的25MW/100MWh儲能單元，最后再由4套儲能單元構建出100MW/400MWh全釩液流電池儲能系統。

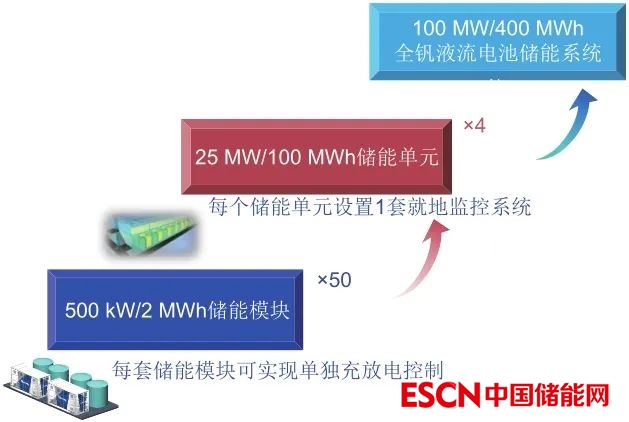

圖2 大連200MW/800MWh國家儲能示范電站（一期：100MW/400MWh）模塊化結構示意圖
（5）具有強的過載能力和深放電能力
儲能系統運行時，電解液通過循環泵在電堆內循環，電解質溶液活性物質擴散的影響較??；而且，電極反應活性高，活化極化較小。與其他電池不同，全釩液流電池儲能系統具有很好的過載能力，充放電沒有記憶效應，具有很好的深放電能力。
全釩液流電池也存在不足之處：①儲能系統由多個子系統組成，系統復雜；②為使儲能系統在穩定狀態下連續工作，儲能系統需要包括電解質溶液循環泵、電控設備、通風設備、電解液溫控設備等支持設備，并給這些儲能系統支持設備提供能量，所以全釩液流電池系統通常不適用于小型儲能系統；③受釩離子溶解度等的限制，全釩液流電池的能量密度較低，只適用于對體積、重量要求不高的固定儲能電站，而不適合用于移動電源和動力電池。
02
全釩液流電池的研究開發和工程應用現狀
自1974年Thaller提出以來，美國及日本的研究機構和企業均開展了鐵/鉻液流電池技術的研究開發，日本企業開發出數十千瓦級的電池系統。然而，由于Cr半電池的反應可逆性差，使電堆的電流密度低即功率密度低，電池體積大、材料成本高，電池反應溫度要維持在60℃以上，造成系統能量轉化效率低且電堆密封困難，電解液濃度低占地面積大，支持電解液為鹽酸水溶液，腐蝕性嚴重且容易析氫等問題，難以實現產業化。日本住友電工20世紀80年代初，放棄了鐵/鉻液流電池的研究開發，致力于全釩液流電池儲能系統的開發。
近年來隨著電池材料技術和電池結構設計制造技術的不斷進步，使電池內阻不斷減小，性能不斷提高。在保持電堆的能量效率不低于80%的條件下，電池工作電流密度由原來的60—80mA/cm2提高到200—300mA/cm2。電池的功率密度顯著提高，材料使用量減少，電堆成本大幅度降低。
住友電工在北海道建造了一套輸出功率為4MW，儲能容量為6MWh的全釩液流電池儲能系統，用于對30MW風電場的調幅、調頻和平滑輸出并網，2016年住友電氣與北海道電力公司合作，在北海道札幌市附近建造的15MW/60MWh全釩液流電池儲能電站，已經安全穩定運行了6年。澳大利亞、加拿大、德國、奧地利、英國、韓國等國家的企業也在開展全釩液流儲能系統的研究，并將其應用于光伏發電和風能發電的儲能電站。
中國科學院大連化學物理研究所（簡稱大連化物所）張華民研究團隊自2000年開始布局液流電池技術的研究開發，在液流電池關鍵材料、核心部件、儲能系統設計集成、控制管理等方面都取得了國際領先的成果，在液流電池領域獲得國家授權專利280余件，國際專利30余件，形成了完整的自主知識產權體系。2008年技術入股創立融科儲能，張華民兼任常務副總經理和首席科學家，在全球率先實施了全釩液流電池的產業化。
多年來，大連化學物理研究所—融科儲能合作團隊，在電池材料，包括電解質溶液、非氟離子傳導膜、碳塑復合雙極板和電堆結構設計技術方面都取得了創新性的技術突破，開發出高導電性、高韌性碳塑復合雙極板，高導電性、高離子選擇性離子傳導膜，同時，通過數值模擬和實驗驗證，掌握了高功率密度電堆的設計方法，大幅度降低了電堆的歐姆極化，從而在保持電堆的充放電能量效率大于80%的前提條件下，電堆的額定工作電流密度大幅度提高。圖3為2kW電堆在恒電流密度和恒功率密度充放電時電堆的庫侖效率、電壓效率和能量效率。在2kW恒功率充放電時，在保持電堆的能量效率大于80%時，工作電流密度345mA/cm2，電堆的功率密度顯著提高，從而大幅度降低了電池的制造成本。
圖3 2kW電堆的恒電流密度充放電和恒功率充放電時的電池性能
由融科儲能于2012年8月給金風科技公司亦莊微網系統提供的一套200kW/800kWh全釩液流電池儲能系統至今已安全穩定運行了近10年。同樣，融科儲能建設的遼寧法庫國電龍?jiān)磁P牛石50MW風電場5MW/10MWh全釩液流電池儲能系統于2012年12月并網運行，到目前為止也已經安全穩定運行了9年多，積累了大量的實際運行數據和工程建設、維護經驗。該5MW/10MWh儲能系統是至今全球運行時間最長的兆瓦級以上級全釩液流電池系統，充分驗證了全釩液流電池儲能技術的安全性、長壽命、可靠性和穩定性。
在兆瓦級全釩液流電池應用項目成功運行的基礎上，融科儲能正在承建的200MW/800MWh儲能調峰電站國家示范項目是目前全球在建的最大規模的電化學儲能電站，項目計劃分兩期完成，一期100MW/400MWh系統已完成安裝，正在調試，主要功能定位是電網調峰、可再生能源并網、緊急備用電源和黑啟動等。該項目將對全釩液流電池儲能系統的價值驗證、產業化推廣以及政策制定都起到重要作用。
03
市場對全釩液流電池的需求
與不同時長儲能系統的價格分析
建立“新能源+儲能”的新型電力系統是實現“雙碳”目標的主要途徑。2021年10月24日，《國務院關于印發2030年前碳達峰行動方案的通知》提出：到2025年，新型儲能裝機容量達到3000萬千瓦以上。到2030年，抽水蓄能電站裝機容量達到1.2億千瓦左右。2022年2月23日《人民日?qǐng)?bào)》刊發國家電網有限公司董事長、黨組書記辛保安署名文章《堅決扛牢電網責任 積極推進碳達峰碳中和》，披露了2030年發展目標。文章指出：“針對提高電力系統調節能力對發展儲能的現實要求，大力加強技術成熟的抽水蓄能電站建設，積極支持新型儲能規?；瘧?yīng)用，力爭到2030年公司經營區抽蓄電站裝機由目前2630萬千瓦提高到1億千瓦，電化學儲能由300萬千瓦提高到1億千瓦?！笨梢钥闯?，新型儲能是構建新型電力系統的重要技術和基礎裝備，是實現碳達峰碳中和目標的重要支撐，也是催生國內能源新業態、搶占國際戰略新高地的重要領域。
經過20多年的研究開發和創新，大連化物所與融科儲能合作團隊在液流電池領域獲多項授權專利，和從20世紀80年代就開始研究開發的日本住友電工完全持平。融科儲能的母公司大連博融新材料公司生產的釩電解液占有了全球80%以上的市場份額。由于技術的進步，使全釩液流電池儲能系統的成本也大幅度下降。圖4為根據融科儲能2021年第三季度兆瓦級全釩液流電池儲能系統的價格和當電解液原料五氧化二釩的價格為10萬元/t時，不同儲能時長的全釩液流電池儲能系統的實際價格。除電解液外的電池儲能價格為1500元/kWh。當儲能時長為1h系統的市場價格為6000元/kW，五氧化二釩價格為10萬元/t時，電解液的價格約為1500元/kWh。當儲能時長為1h的以后，不包括電解液的儲能系統的價格為6000元/kW，加上電解液的價格1500元/kWh，儲能系統的總價格是7500元/kWh。當儲能時長為4h的以后，不包括電解液的儲能系統價格6000元/kW由4h分?jǐn)?，每小時分?jǐn)?500元，加上電解液1500元/kWh，儲能系統的總價格就是3000元/kWh。如果儲能時長為8h，6000元/kW的系統成本則由8h分?jǐn)?，每小時分?jǐn)?50元，加上電解液的價格1500元/kWh，儲能系統的總價格為2250元/kWh。同樣地，對于儲能時長為10h的系統，儲能系統的總價格為2100元/kWh。可以明顯看出，由于全釩液流電池的輸出功率和儲能容量可以相互獨立，儲能時長越長，價格越便宜。2009年大連化物所在西藏太陽能研究所實施的5kW/50kWh全釩液流電池儲能項目的儲能時長是10h。2011年融科儲能在大連附近的蛇島上實施的20kW太陽能光伏發電、10kW/200kWh全釩液流電池儲能項目的儲能時長為20h，充分證驗了其適用于長時儲能。

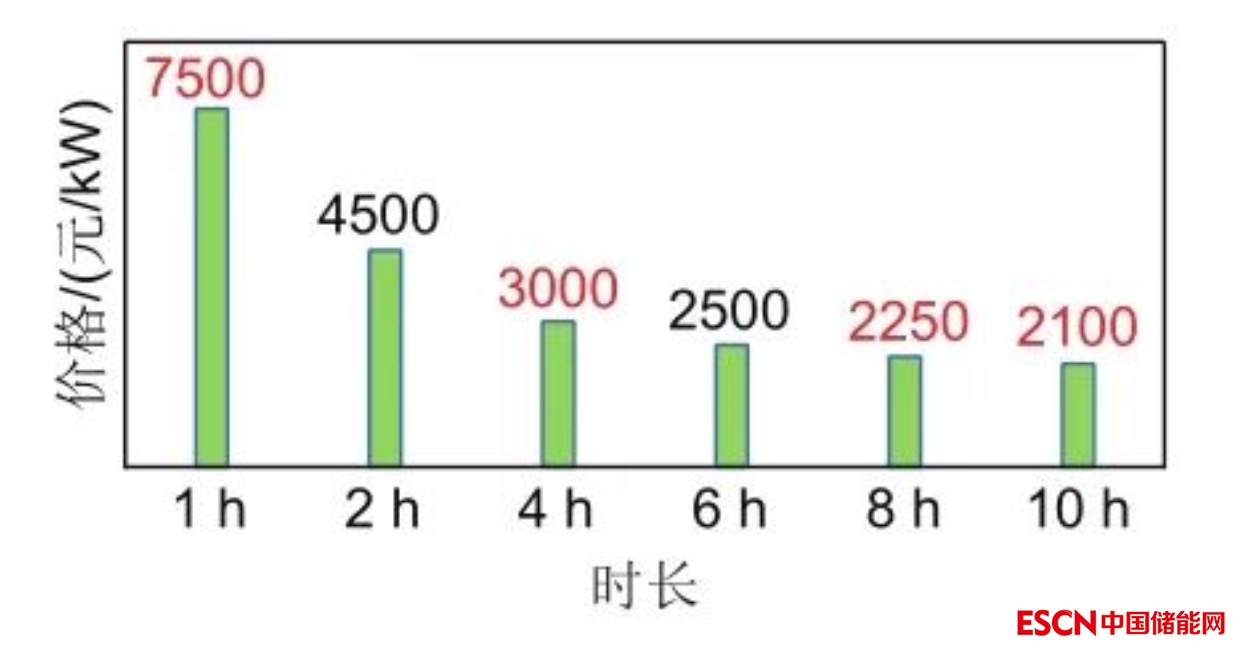

圖4 不同儲能時長全釩液流電池儲能系統的價格
綜上所述，對于儲能時長為4h的全釩液流電池儲能系統，初次投資成本約為3000元/kWh，電解液的成本（價格）約占系統總成本的50%；而對于儲能時長為10h的儲能系統，初次投資成本約為2100元/kWh，電解液的成本占系統總成本的70%。由于全釩液流電池的電解液可在線或離線再生循環使用，1kWh電解液約需要8kg高純度的V2O5，所以，釩電解液的殘值很高。電池系統運行15—20年報廢后，除電解液可循環利用外，電堆的電極和雙極板（碳材料）及電極框（塑料）可作為燃料使用，燃燒后只產生CO2和H2O，集流板為銅板，端板為鋁合金板或鑄鐵板，緊固螺桿為鋼材料，電池系統報廢后，很容易回收循環利用。全釩液流電池儲能系統報廢后，具有很高的殘值，而且回收利用簡單。圖5為儲能時長分別為4h（如1MW/4MWh）和儲能時長為10h（如1MW/10MWh）全釩液流電池儲能系統生命周期的成本估算。對于儲能時長為4h的系統，初次投資成本為3000元/kWh，使用15年以上電池系統報廢后，如果電池系統廢金屬的殘值估值為300元/kW，電解液的殘值按70%估算為1050元/kWh，這樣電池系統的殘值為1125元/kWh，實際成本約為1875元/kWh。而對于儲能時長為10h的儲能系統，初始投資成本為2100元/kWh，使用15年以上電池系統報廢后，電池系統廢金屬等的殘值估值為300元/kW，電解液的殘值按70%估算為1050元/kWh，這樣電池系統的殘值為1080元/kWh，實際成本僅為1020元/kWh。所以，上述分析說明從生命周期角度來講，全釩液流電池除了安全性好、使用壽命長外，還具有性價比高、經濟性好、環境負荷低的優勢。因此，全釩液流電池是高功率、大容量、長時儲能技術的最佳選擇。
04
挑戰和展望
經過20多年的努力，我國全釩液流電池儲能技術水平處于國際領先地位。領軍的中國科學院大連化學物理研究所與大連融科儲能技術發展有限公司合作團隊已獲授權液流電池國家專利300余件，形成了完整的自主知識產權體系，大連融科儲能技術發展有限公司在國內外率先建立了年產300MW的全釩液流電池儲能裝備的產業化基地。實施的金風科技北京亦莊分布式微電網用200kW/800kWh和國電龍?jiān)磁P牛石50MW風電場用5MW/10MWh全釩液流電池儲能系統已經安全、穩定、可靠地運行了9年多，儲能容量有少量衰減，2021年10月，5MW/10MWh儲能系統經在線恢復后，儲能容量仍為10MWh，目前仍穩定可靠運行。充分驗證了全釩液流電池儲能系統的安全性和可靠性，已滿足產業化應用的要求。
推進全釩液流電池儲能技術的普及應用，還需要官、產、學、研、用（戶）共同努力，加大投入，不斷創新，完善技術，大幅度提高儲能系統的可靠性和穩定性，進一步降低成本。提高液流電池的可靠性、穩定性，降低成本主要包括以下幾個方面：
（1）開發新一代高性能、低成本的全釩液流電池關鍵材料技術。例如高穩定性、高濃度電解質溶液；高離子選擇性、高導電性、高化學穩定性、低成本離子傳導（交換）膜；高導電性、高韌性雙極板；高反應活性、高穩定性、高厚度均勻性、低成本電極材料。
研究開發高濃度、高穩定性、低成本的全釩液流電池電解質溶液體系拓展釩電解質溶液的使用溫度范圍和高比能量、高穩定性、低成本的液流電池新體系是液流電池電解質溶液的重要研究方向。開展高離子選擇性、高導電性、高化學穩定性、環境友好、低成本的非氟離子傳導膜對推進全釩液流電池的產業化具有重要意義。
在保持雙極板高致密性、高機械強度、高韌性的條件下，進一步提高雙極板的電導性，對于降低電堆的內阻，提高電池的工作電流密度即功率密度具有重要作用。因此，需要開發滿足上述性能要求的雙極板材料。
全釩液流電池電極（碳?xì)?、石墨氈）的性能與液流電池電堆內的活化極化、歐姆極化和濃差極化都密切相關。提高電極的催化反應活性、導電性以及密度分布和厚度均勻性是高性能電極研究開發的重點。
（2）液流電池電堆是發生充、放電反應，實現電能與化學能相互轉換的部件，是液流電池的核心部件，電堆的性能和可靠性直接影響液流電池儲能系統的性能和可靠性。目前全釩液流電池電堆的額定工作電流密度還較低，造成其功率密度較低、材料用量大、成本高。因此，優化電堆的結構設計，提高電解質溶液活性物質釩離子在電堆內部的時空分布均勻性，降低離子傳導膜、電極、雙極板之間的接觸電阻，可以有效降低電堆內的歐姆極化，從而提高電堆的電壓效率和能量效率。
全釩液流電池電堆的各種效率和電解液利用率之間密切相關。庫侖效率與離子交換（傳導）膜的質子選擇性密切相關，電壓效率與離子交換（傳導）膜及電堆的內阻密切相關，電堆的能量效率為庫侖效率和電壓效率的乘積。而電解液的利用率與電壓效率密切相關。理論儲存1kWh的電能，需要5.6kg V2O5，如果電解液的利用率為70%，則實際上儲存1kWh的電能大約需要8kg V2O5，同樣地，如果把電解液的利用率提高到80%，實際上儲存1kWh的電能，大約僅需要7kg V2O5。所以，全釩液流電池儲能系統的運行條件需根據電池儲能系統的成本和電解液的成本綜合平衡，選擇最經濟的運行條件。開展新型電堆結構設計優化，研究開發高功率密度全釩液流電池電堆的結構設計技術，使電堆的額定工作電流密度提高到300mA/cm2以上，同時提高電解質溶液的利用率，是液流電池結構設計的重要研究方向。
（3）全釩液流電池系統由電堆、電解質溶液儲供子系統、電池管理子系統等組成，系統相對復雜。開發高可靠性、高穩定性、低成本的大功率液流電池模塊的設計集成技術和百兆瓦級全釩液流電池儲能系統的集成及智能控制管理策略及綜合能量管理技術也極為重要。
（本文僅為作者個人觀點，不代表eo立場）
