中國儲能網(wǎng)訊：近日，中國科學(xué)院大連化學(xué)物理研究所催化基礎(chǔ)國家重點實驗室研究員姜鵬、中科院院士包信和團隊（502組）在熱電材料研究中取得新進展，采用高熵合金提高晶體結(jié)構(gòu)對稱性的策略，成功調(diào)控GeSe晶體結(jié)構(gòu)，大幅度提高GeSe材料的熱電性能。相關(guān)研究成果發(fā)表在《德國應(yīng)用化學(xué)》（Angew. Chem. Int. Ed., DOI: 10.1002/anie.201708134）上。
熱電技術(shù)能夠?qū)崿F(xiàn)熱能與電能之間的相互轉(zhuǎn)化，作為一種潔凈能源轉(zhuǎn)換方式，具有廣闊的應(yīng)用前景。但是，傳統(tǒng)的高性能熱電材料通常含有Bi、Pb、Te等價格昂貴、毒性高的元素，阻礙了其大規(guī)模應(yīng)用。GeSe是一種潛在的環(huán)境友好的熱電材料，理論預(yù)測其具有優(yōu)異的熱電性能，長期以來，由于缺少有效的摻雜方法，導(dǎo)致其載流子濃度和電導(dǎo)率都非常低，嚴重影響了其熱電性能的提升，迄今為止，文獻報道的GeSe材料zT實驗值最高為0.2。

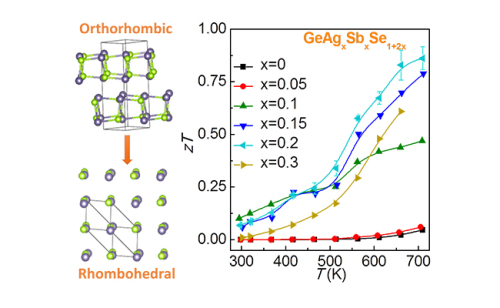

本工作中，該團隊采用高熵合金提高結(jié)構(gòu)對稱性的策略，通過將GeSe與AgSbSe2合金化，成功實現(xiàn)了GeSe晶體結(jié)構(gòu)由正交晶系（orthorhombic）向三方晶系（rhombohedral）的可控轉(zhuǎn)化。研究表明，這種更高對稱性的三方晶系結(jié)構(gòu)具有高的載流子濃度（～1020cm-3），多重能帶，以及高的有效質(zhì)量等特征，熱電性能得到顯著提高。GeAg0.2Sb0.2Se1.4的zT在710K能達到0.86，比正交結(jié)構(gòu)的純GeSe的zT值提高了18倍，與文獻中報道的zT值相比提高了4倍。
該研究工作不僅表明GeSe基熱電材料有很好的發(fā)展?jié)摿Γ野l(fā)展出的通過高熵合金調(diào)控晶體結(jié)構(gòu)有效提高熱電性能的新方法，有望應(yīng)用到其它熱電材料體系中。
該工作的理論部分得到美國西北大學(xué)教授G. Jeffrey Snyder和中科院福建物質(zhì)結(jié)構(gòu)研究所研究員莊巍的幫助，電鏡表征工作由中科院物理研究所副研究員葛炳輝合作完成。研究工作得到國家自然科學(xué)基金和大連化物所自主部署基金的資助。
大連化物所熱電材料研究取得新進展
