中國儲能網訊：第4章 熱儲能
4.1、簡介
根據研究機構在2017年發布的一份調查報告，全球約75%的電力供應是由熱力來源產生的，也就是燃燒燃料以加熱蒸汽、空氣或驅動渦輪機其他流體的發電廠。隨著電力部門致力脫碳，用于火力發電的熱源將從化石燃料轉變?yōu)閷Φ責崮?、氫燃料、太陽能熱能、生物質能、核裂變和可能的核聚變等資源的更大依賴。其中一些發電設施需要應對可再生能源發電可用性的變化；對于這些類型的發電設施，熱儲能(TES)設施可以提供靈活性。一些集中式太陽能發電設施的部署程度遠遠低于太陽能發電設施，它們已經使用帶有熱油或熔鹽的TES設施將電力從峰值日照時間轉移到滿足用戶需求的時間。研究人員提到了用于核電站的TES設施，以將儲能系統與核電相結合，以便可以同時提供基本負荷和峰值容量。在這些角色中，TES設施可以提高效率、滿足熱電聯產需求，并提供其他服務?？傊?，這些機會為未來脫碳電網中的TES設施技術提供了更多的機會。
本章重點介紹電力與熱能之間的存儲，這對TES來說是一個重要但范圍較窄的機會。TES的開發潛力集中在使用成本極低的儲能材料（如碎石）的能力上。為了利用這種低成本的儲能介質，需要克服的關鍵挑戰是轉換的低效率和高資本成本將熱能轉為電能。
高功率和低能源成本的結合表明，TES是一種比較特別的長時儲能技術。其部署受到地理限制可能是一個主要因素，主要是提供數吉瓦時儲能容量所需的數千噸存儲材料的的大規模設施。TES設施的占地面積與火力發電廠相似，通常需要在相對平坦的土地上建設占地數十公頃到數百公頃的設施。其冷卻用水量取決于系統設計。規模經濟通常利于在小規模應用中使用TES設施，例如用戶側儲能系統。
根據對商業開發商和研究人員提出的TES系統的回顧，提出了克服熱電效率和電力成本等關鍵挑戰的三種主要策略。在所有策略中，TES系統都使用低成本的儲能材料。在第一個策略中，TES系統安裝在現有的火力發電廠中（特別是燃煤發電廠），以替代燃料燃燒產生的熱量，并重新利用現有的發電設備，從而降低電力成本。第二種策略考慮更有效的功率循環，峰值溫度略高于目前使用的儲熱技術的范圍。第三種策略依賴于更高溫度的儲能來提高效率，并且在一些實施例中，需要對更新的功率轉換技術進行研究和開發。這些策略為TES支持脫碳電網提供了多種途徑。
本章首先簡要描述了熱儲能的工作原理，然后概述了按功能分組的TES技術：充電、存儲和放電。在此基礎上，描述了利用這三種方法中的每一種的系統克服TES的關鍵技術挑戰的策略。最后提供了成本估算用于2050年的兩個說明性系統。
4.2、什么是熱儲能？
TES系統使用電力加熱材料；然后對加熱的材料進行隔熱，直到需要能量，最后通過功率轉換裝置將熱量轉換回電能。圖4.1說明了具有47%往返效率的通用TES系統中與每一步相關的典型能量損失（其中“往返效率”定義為輸送回電網的電力與從電網中提取的電力的比例）。

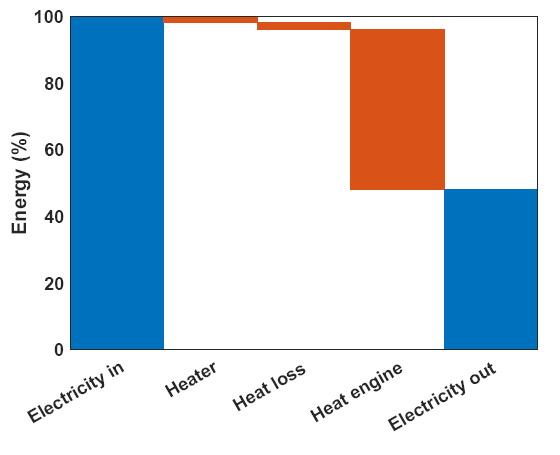

圖4.1 熱儲能系統中的能量損失
該圖顯示了TES的主要挑戰之一：熱電轉換步驟的效率是往返效率的限制因素。相比之下，第一步（將電能轉化為熱能）能夠以最小的損失完成；如果有足夠的隔熱，在儲熱（第二步）期間對周圍環境的損失也可以限制在可接受的水平。
4.3、熱儲能技術
TES熱電轉換的三個主要步驟是將電能轉化為熱能、儲存熱能以及將熱能轉化回電能。雖然這一基本描述適用于其自身介質中的儲能技術，但在討論熱儲能系統之前，需要在每個步驟中了解不同的技術選項。這些選項之間的某些協同作用與整體系統設計相關。
4.3.1 充電：電加熱
由于這項研究的范圍僅限于將電能作為輸入和輸出的TES系統，因此忽略了其他潛在的熱源，盡管這些熱源可以在實際系統中使用，并且可以提高系統性能。這些其他潛在來源包括廢熱、核能、地?zé)?、太陽熱能?
為TES系統充電（將電能轉化為熱能）的技術選項包括電阻加熱器、感應加熱器或熱泵。熱泵將熱量從低溫環境傳遞到高溫環境，因此它們通常被描述為“反向運行的冰箱”。將電能轉化為熱能的品質因數稱為性能系數(COP)，以區別于熱效率。熱效率是從一定量的熱量中產生多少電能，當然不會超過100%，而且通常要低得多。但COP可以大于100%，這意味著在不違反熱力學定律的情況下，傳遞的熱量多于使用的電力。作為參考，住宅熱泵的COP約為2到4，具體取決于環境和所需溫度。對于相對較小的溫差，COP可能會很高，但隨著溫差的增加，COP會下降，如圖4.2所示。該圖顯示了一個標準情況，其中低溫?zé)崃坑?5℃的環境空氣提供。熱泵設計的改變可以略微提高COP，并調整高低溫?zé)崮艿谋壤?。與電阻和感應加熱器相比，較高的資本和運營成本是熱泵的缺點。其確切值未知，因為高溫?zé)岜蒙形磳崿F(xiàn)商業化。

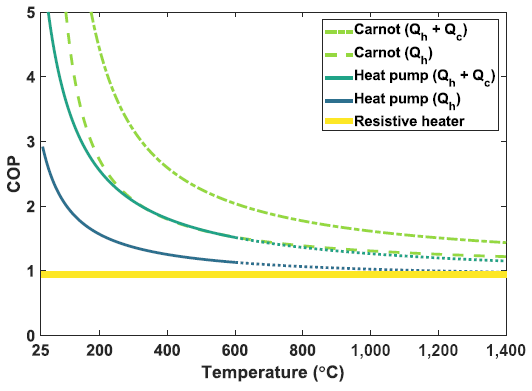

圖4.2充電性能系數（COP）
電阻加熱器可以將電能轉化為熱能，COP超過90%，但其COP不能超過100%。電阻加熱器可以直接放置在儲能材料中，內置在管道中，或放置在容器或管道附近進行間接加熱。感應加熱使用振蕩磁場在儲能材料或中間傳熱流體內產生熱量。感應加熱相比間接電阻加熱可以克服一些傳熱阻力；然而，感應加熱設備更昂貴，并且不適用于所有材料。
最高儲存溫度將是選擇加熱器的一個因素。當前的熱泵設計在550℃左右，并具有實際限制，這是由于可用于渦輪機械的材料的特性。與此同時，感應加熱器可以將材料加熱到3,000℃，但環境條件和密封材料可能會設定一個下限。由金屬材料制成的電阻加熱器在氧化環境中可達到1,400℃，而由陶瓷或其他材料制成的加熱器可超過2,000℃，具體取決于環境。而更高溫度的加熱器往往成本更昂貴。
正如研究報告所討論的，在可變的可再生能源發電份額較高的電力系統中，預計電價在一年中的許多時間都將處于低位。因此，在較高的COP與較低的充電功率成本之間進行權衡可能是有利的。即便如此，與其他參數相比，充電效率和成本仍然是次要的。
較低的充電效率意味著更多的電力將用于存儲相同數量的熱量。這對滿足目標放電曲線所需的存儲容量沒有影響，目標放電曲線由放電效率和自放電率決定。電阻加熱器很可能是用于TES系統的最常見類型的加熱元件，因為它們單位成本較低。
4.3.2、蓄熱
正如本章介紹中所提到的，與大多數其他形式的儲能技術相比，熱儲能的優勢在于能夠使用低成本的儲能材料。TES系統適用的長時儲能應用以低于20美元/kWh的資本成本為目標。
為了幫助理解材料選擇過程，可以將以電力為單位表示的蓄熱成本(美元/kWh)分為排放效率損失和蓄熱成本(美元/kWh)。如果假設熱電效率為50%，則儲能成本應低于10美元/kWh。其效率在大約40%到60%的范圍內。無論確切的效率如何，其成本顯著地限制了可以使用的材料。一些材料的成本就會超過預算，甚至在考慮到與能源容量相關的遏制、絕緣和建筑成本之前。
正如本文討論的那樣，重點是TES中的放電步驟，較高的蓄熱溫度可以提高熱效率（將存儲的熱量轉換回電能）。
盡管這一步驟的效率很大程度上取決于所使用的能量轉換系統，但熱效率低下會影響能源的資本成本。因此需要采用高溫材料，因為它們可以實現更高的效率。然而，遏制和隔熱的成本也隨著溫度的提高而上漲。不同的系統在能源成本、電力成本和熱電效率是TES的主要設計挑戰之一。
溫度-效率關系通常排除一些溫度不能超過400℃的材料。這些材料可能仍可用于發電以外的應用。因此，基于材料的能源成本的考慮可以快速過濾掉不相容的選擇。每單位熱能的材料成本可以通過幾個變量來估計。對于顯熱，變量是單位質量成本、比熱容和溫度變化。對于儲存潛熱，其變量是單位質量成本和熔化潛熱；熔化潛熱是與固體和液體之間的相變相關的能量。
除了成本之外，還有幾種方法可以對儲熱材料進行分類。最廣泛的區別是將熱能存儲為顯熱或潛熱，如圖4.3所示。當儲熱材料被加熱時溫度升高會獲得顯熱，其中“顯熱”一詞是指可以通過溫度變化感知熱量的事實。相比之下，潛熱是在相變過程中在恒定溫度或溫度范圍內吸收或釋放的熱量。

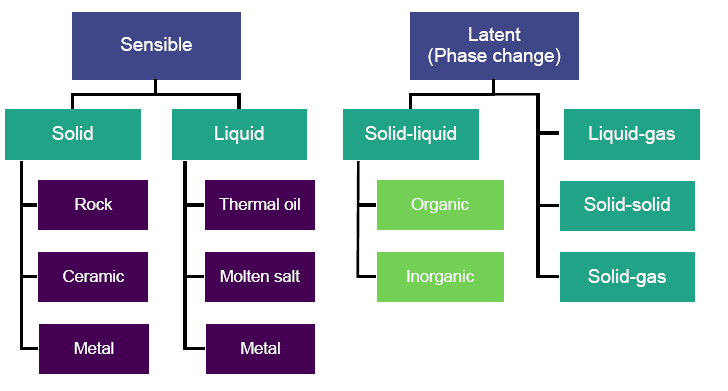

圖4.3 儲熱材料的分類
與顯熱存儲相比，潛熱存儲的一個好處是更高的比能量和能量密度。對于潛熱，這些值可能比顯熱大一個數量級。然而，對于電網規模的儲能系統，儲能系統占用的空間并不是主要問題。與其相反，主要關注的是成本——其前提是儲能技術能夠滿足特定應用的要求。例如住宅供暖，更高的能量密度是有利的。
（1）顯熱蓄熱
用于顯熱儲熱的材料可以根據它們是固體還是液體來分組。液體可以流動，這有利于有效的熱傳遞，但存在凝固的風險，這可能會損壞熱儲能系統。而在聚光太陽能發電設施中，通過在管道和冷藏罐中使用電伴熱方法解決了這個問題。這種方法的缺點是增加了資本成本和寄生能量損失。
熔鹽是液體存儲材料的一個例子，它已被用于在集中式太陽能發電廠中提供13GWh以上的電能。目前用于熱儲能的大多數熔鹽是硝酸鹽，最高溫度約為550℃，但它們的成本超過了10美元/kWh的目標。開發商致力通過提高碳酸鹽和氯化物熔鹽的溫度限制來降低成本，但腐蝕一直是一個主要挑戰。其他液體如熔融玻璃和硅已被提議作為候選材料。玻璃和硅可以分別達到1,200℃和2,400℃的溫度，但每一種材料都會帶來新的挑戰。
在傳統應用中，液體存儲材料儲存在兩個罐中，熱罐用于儲存熱液體，冷罐用于儲存冷液體。這要求容納體積是存儲材料體積的兩倍。另一種設計是溫躍層罐，它將冷熱液體存儲在同一個罐中，以減少內部傳熱損失。這種方式包括物理障礙和分層。而取消一個儲罐所節省的成本必須超過從熱區到冷區增加熱量損失的運營成本。
一個研究領域涉及采用成本更低的固體填充溫躍層罐，同時使用液體將熱量傳入和傳出儲罐。由于大部分熱容量由固體提供，因此可以更好地將其理解為浸入傳熱流體中的固體存儲形式，而不是液體存儲形式。其他形式的固體存儲在沒有持續浸泡的情況下運行。
如果使用地球儲量豐富的材料，固體儲存的成本可能低于液體儲存。然后，其挑戰變成了向固體傳遞熱量和從固體傳遞熱量。在較大的存儲體積下，如果該過程僅依賴于通過固體的熱傳導，則傳熱速率和有用熱量都會降低。
為避免這種情況，一種選擇是排列固體材料，使流體可以流過空隙。與碎石等散裝材料相比，耐火磚等成型材料的流動更容易控制。傳熱流體可以直接接觸或在管道中流動以進行間接傳熱。與溫躍層罐系統一樣，固體存儲設計需要考慮由于充電或放電過程中的溫度梯度造成的內部損失。此外，由于熱循環，固體會隨著時間的推移而分解?？梢酝ㄟ^控制傳熱速率和材料選擇來管理這種損壞。熱循環還會導致松散固體沉降到容器底部，從而在容器冷卻時對容器施加應力。
另一種固體儲存選擇使用儲存在罐中的顆粒以及與顆粒兼容的熱交換器。與其他形式的固體不同，這些顆粒可以很容易地四處移動，從這使得儲熱部件的設計與傳熱過程的設計分離成為可能。如果固體存儲組件不需要同時完成這兩項工作，則熱交換器的尺寸可以獨立于系統的儲能容量，以降低系統總成本。顆?？赏ㄟ^傳送帶或流態化進行移動。流態化涉及在顆粒下方吹氣并提升這些顆粒，使它們像流體一樣移動。流態化已經在一些燃燒和化學過程中使用了幾十年。與液體儲存一樣，顆?？梢詢Υ嬖趦蓚€罐或一個罐中。
（2）潛熱蓄熱
正如人們已經注意到的，潛熱存儲利用相變，因此被稱為“相變材料”（PCM）。大多數PCM依賴于固液相變。液-氣和固-氣轉換是不切實際的，因為體積上的巨大差異會帶來巨大的工程挑戰和成本。而固-固轉換或者發生在低溫下或者具有相對較低的潛熱——這還不到經歷固液轉變的金屬基PCM潛熱的 25%。
PCM可以在其液相和固相中以顯熱的形式存儲額外的熱量。在最簡單的情況下，金屬合金等單一材料會發生相變以吸收或釋放熱量。材料的混合物也可用于降低成本或降低廉價材料（如硅）的高熔點。
降低熔化溫度對于低溫系統來說是可取的，因為它降低了與高溫耐受性相關的成本。在組成材料的特定比例下，混合物是共晶的，這意味著混合物在單一溫度下發生相變。非共晶混合物在固相和液相共存的溫度范圍內經歷相變。
圖 4.4 顯示了PCM的幾個選項，并將它們的熔化溫度與能量密度進行了比較。由于PCM在釋放熱量時會固化，因此它們不能像用于顯熱存儲的液體那樣流動。出于這個原因，PCM的傳熱提出了與顯熱存儲中使用的散裝固體類似的挑戰。如今有幾種潛在的工程解決方案。一些設計將熱交換器嵌入到PCM中，并通過組件泵送傳熱流體?？梢詫⒕哂懈邔?dǎo)熱性的填充材料（例如金屬纖維）添加到PCM中以提高傳熱率。
圖4.4 潛熱材料
PCM可以被封裝，這樣傳熱流體可以流過PCM，而不會與其混合或反應。封裝的一個有趣變化涉及使用混溶性間隙合金，它將PCM嵌入不同材料的基質中。整體封裝過程可能比單獨封裝更便宜。例如，鋁可以嵌入石墨基體中，銅可以嵌入鐵基體中。除了傳熱之外，其他設計問題還包括循環壽命、多組分材料的組分分離以及與密封材料的不良反應。一些系統中的另一個挑戰是熔化或凝固過程中的體積膨脹。這會引入應力，導致安全殼隨著時間的推移而破裂。
圖4.5顯示了幾種顯熱和潛熱儲存方案的成本估算。該估計僅基于直接材料成本以提供一般比較。
圖4.5 材料溫度與儲存成本
除了根據材料使用的儲熱機制（即顯熱與潛熱）對材料進行分組外，材料還可以根據其熱量和機械性能以及其他特性（例如毒性和與容器材料的反應性）進行分類。雖然在選擇存儲材料方面具有靈活性，但這種設計選擇涉及權衡影響系統其余部分的能力，即實現較低的單位能源成本和可接受的效率和放電功率成本。
（3）密封和隔熱
密封和隔熱是熱儲能系統的組成部分。較高的溫度會通過腐蝕和蠕變等機制增加容器密封失效的可能性。可靠的密封是必要的，這樣熱儲能系統才能在其整個生命周期內持續數百次或數千次循環。如果沒有可靠的密封措施，存儲材料或傳熱流體的泄漏將導致停機，并且需要對某些設計進行潛在的具有挑戰性的維修。存儲材料和密封材料之間的兼容性可以是儲能系統特定的。
隔熱是設置自放電率的關鍵因素。作為參考，目前的熔鹽罐每天損失大約1%的儲存熱量。盡管與其他技術相比，這種損失似乎很高，但每天1%的恒定熱損失率在兩周后會留下大約85%的總?cè)萘?。除了隔熱之外，另外兩個重要因素是容器的表面積與其體積的比率以及存儲材料的溫度。系統越大，其表面積相對于其熱質量越小。這會降低熱泄漏率，并使隔熱更具成本效益。
在顯熱存儲系統中，熱損失減少了存儲的能量和介質的溫度。較低的溫度會降低放電效率。在潛熱儲存系統中，能量容量會較低，但如果 PCM 尚未完全固化，溫度將保持恒定。這可能有利于保持放電效率，但與周圍環境的溫差保持較高的自放電率。在這兩種情況下，假設系統可以承受更高的溫度，存儲介質可以被加熱到設計的放電溫度以上，以抵消預測的自放電損失。
高溫隔熱材料的成本可能很昂貴，它有時比玻璃纖維絕緣材料的成本高10或100倍，玻璃纖維隔熱材料通常用于低溫應用。因此，高溫隔熱通常僅限于系統最熱的部分。隨著遠離內層的溫度降低，可以使用成本較低的材料，例如硅酸鋁和礦物纖維?？梢允褂枚栊詺怏w（例如氮氣和氬氣）代替隔熱材料中的空氣來減少氧化，從而降低隔熱材料的質量。
在高溫系統中，輻射熱損失也將是一個問題。已提出的一種選擇涉及使用金屬薄膜的低發射率涂層。有人建議將環境或真空隔熱板作為通過減少對流傳熱來提高隔熱性的手段。雖然此類面板用于建筑物，但可靠性可能對較熱的結構構成挑戰。
作為系統成本的一小部分，隔熱成本可能非常重要。盡管成本低，但這會使高溫儲熱材料的吸引力降低。根據文獻的一些估計，絕緣成本可占熱儲能系統總能量容量成本的一半左右。這表明低成本的生產方法或更便宜的隔熱替代品是未來研究的領域。
4.3.3 放電：熱電轉換
在熱電轉換步驟中，更高的溫度產生更高的效率，如圖4.6 所示，盡管在非常高的溫度下進一步的效率增益會增加（超過1,200℃）。

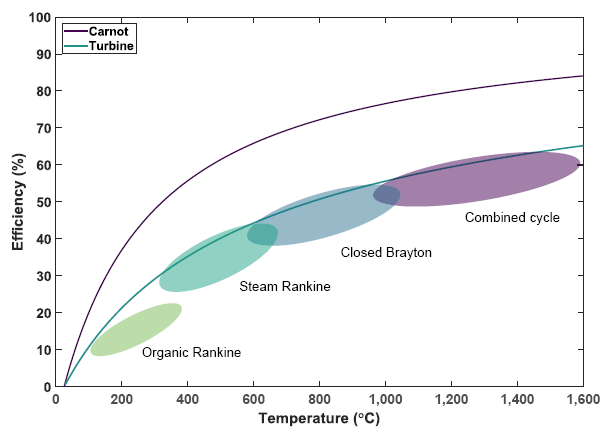

圖4.6 根據卡諾效率繪制的熱電聯產技術的近似效率
盡管如此，高溫的一個原因是為了實現更高的輻射傳熱率，這對于一些固態能量轉換設備來說是至關重要的。除了效率之外，關鍵指標是成本、靈活性和技術準備情況。靈活性包括啟動時間和成本、斜坡率、最小負載和部分負載效率。出于這項研究的目的，假設未來的熱儲能系統（2050 年時間框架）將足夠靈活，保證在建模分析中排除這些考慮因素。靈活性的價值取決于存儲設備邊界之外的因素。表 4.1 比較了目前占主導地位的熱電轉換技術和處于不同發展階段的替代方案。

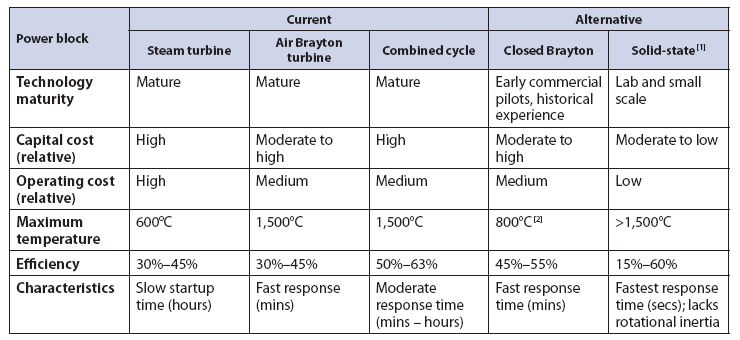

表4.1 熱電轉換方法比較
（1）蒸汽朗肯循環
蒸汽朗肯循環通過泵送和加熱水，然后在渦輪葉片上膨脹熱的加壓蒸汽來工作。這會轉動連接到發電機的軸。然后在重復循環之前將蒸汽冷凝?；菊羝士涎h(huán)的改進，例如過熱、再熱和再生，通常用于提高效率。此外，工廠可以設計為使用亞臨界、超臨界或超超臨界蒸汽運行。更高的壓力和溫度需要更昂貴的材料。蒸汽溫度可高達620℃，目前正在研究達到700℃的系統。作為參考，目前用于聚光太陽能發電系統的硝酸鹽熔鹽的最高工作溫度約為550℃。
如果發電廠已經關閉了一段時間，使得組件已經冷卻，發電組件在發電前會在幾個小時內逐漸加熱。這減少了熱應力，從而縮短了組件的壽命。電伴熱加熱器和其他措施可以減少啟動時間。一旦運行，蒸汽發電廠可以更快地調整功率輸出，速度約為每分鐘銘牌容量的2%。
總體而言，蒸汽朗肯循環使用成熟的技術，可以實現30%～45%的熱電轉換效率。
（2）開放式布雷頓循環
在開放式布雷頓循環中，氣體從大氣中抽出、壓縮、加熱（通過燃燒）至通常在 1,000℃ 至 1,500℃范圍內的溫度，并在排放回大氣之前膨脹。由于稱為工作流體的氣體是從大氣中抽出并排放到大氣中的，因此唯一實用的工作流體是空氣。盡管各種開放式布雷頓循環設計都是可能的，但最常見的設計涉及軸向壓縮機和膨脹機。在這種情況下，來自膨脹機的動力用于旋轉壓縮機和發電機。
布雷頓循環是幾十年來發電的燃?xì)廨啓C(jī)的基礎。盡管可以使用石油和其他燃料，但如今大多數燃?xì)廨啓C(jī)直接在工作流體中燃燒天然氣以提供熱量。而不太常見的是間接燃燒的開放式布雷頓渦輪機，它使用熱交換器從煤炭、生物質或其他燃料中提供熱量含有高灰分的燃料，否則會損壞設備。在核能和聚光太陽能社區的興趣的推動下，正在努力使渦輪機適應非燃燒應用。
與蒸汽輪機相比，開放式布雷頓渦輪機的啟動和響應時間要快得多，因為它們的熱慣性較低；有些可以在不到10分鐘的時間內啟動，并且每分鐘的升溫速率約為10%。
材料和葉片冷卻的改進使得燃?xì)廨啓C(jī)的峰值溫度更高，從而提高了效率。熱儲能系統的局限性在于構建能夠承受高壓和高溫以提供所需效率的熱交換器。演示被限制在1,000℃左右。
來自一臺渦輪機或多臺渦輪機的廢氣可以熱到足以在朗肯循環中加熱蒸汽；這種配置稱為聯合循環發電廠。與效率約為30%～40%的獨立天然氣渦輪機相比，聯合循環發電廠的效率可達到50%～62%。
然而，由于蒸汽朗肯循環的限制，聯合循環電廠的啟動時間和整體靈活性比獨立渦輪機差。
（3）替代技術
一些替代技術不一定是新的，但它們迄今為止的較低性能或它們的早期開發階段限制了它們在發電中的廣泛應用。通過額外的研究、開發和部署，他們可能擁有有可能變得比當今的技術更具成本效益或與當今的技術一起使用。
（4）封閉式布雷頓循環
盡管當今封閉式布雷頓循環渦輪機并不常見，但在上世紀50年代，它們最初比開放式循環燃?xì)廨啓C(jī)更受歡迎因為劣質燃料的內燃會毀壞渦輪機。在封閉的布雷頓循環中，工作流體被重復使用，它在膨脹機之后冷卻，然后返回壓縮機。為了提高效率，在提供外部熱量之前，熱量從低壓膨脹機排氣轉移到高壓氣體，而這個過程稱為回收，減少了外部加熱需求。封閉式布雷頓循環允許使用空氣以外的工作流體。這些設計的另一個優點是可以增加背景壓力（即低壓氣體的壓力）以提高氣體密度，從而提高熱儲能系統的功率密度，并降低成本。
早期的設計使用空氣、氮氣或氦氣作為工作流體。與使用空氣相比，氮氣減少了氧化，從而延長了組件的使用壽命。盡管如此，就像開放式布雷頓循環一樣，空氣和氮氣需要高溫（高于1,000℃）才能實現高效率。
氦氣因其良好的傳熱特性和與核反應堆潛在耦合的惰性而具有吸引力。然而，氦氣系統也存在一些挑戰，例如可能導致?lián)p壞的泄漏和不必要的振動。研究報告描述了氦渦輪機的歷史經驗以及有關該技術挑戰的更多細節。對氦氣的一個擔憂是長期供應充足性：目前的供應預計將持續約100年，盡管新發現將擴大這一估計。盡管100年的供應量將超過這一研究的2050年時間框架，但大多數氦氣是與天然氣開采共同生產的，預計天然氣開采量會下降，從而在當前估計中引入不確定性。鑒于這種擔憂，與其他工作流體相比，氦氣的好處可能不會超過其缺點。
目前，超臨界二氧化碳（sCO2）已成為許多研究的焦點。在峰值溫度約為700℃時，有可能實現50%或更高的熱效率，并且正在努力提高溫度。在基于化石燃料的發電廠中使用sCO2也引起了人們的興趣，其中一些設計包括集成碳捕獲。sCO2動力循環的想法自從上世紀世紀中葉就已經存在。然而，有在開發能夠承受高溫和高壓的材料和組件方面一直面臨挑戰。還有一個版本，sCO2在動力循環的壓縮階段變成液體，在這種情況下就是sCO2朗肯循環。
由于開發sCO2技術的工作正在進行中，并且商業運營的熱儲能設施很少，因此目前的成本估計是不確定的。在其SunShot計劃中，美國能源部(DOE)設定了900美元/kW的成本目標，其中50%的熱發電40℃時的效率和空氣冷卻。正在建造使用sCO2的項目超出了臺式規模。一家公司使用稱為Allam-Fetvedt循環的變體從德克薩斯州的50MW燃燒型sCO2示范工廠向電網供電。另一家公司提供8MW的CO2Rankine系統，專為廢熱回收而設計；該系統已經過工廠測試，一臺裝置計劃于2022年投入使用。盡管sCO2循環的早期應用可能依賴于燃燒，但大部分基礎知識和經驗將是可轉移到熱儲能系統（TES）和其他非燃燒應用。
（未經允許，嚴禁轉載，不足之處，歡迎批評指正，未完待續）
