中國儲能網訊：在熱泵儲電系統與液態空氣儲能系統中，均需要蓄冷裝置存儲低溫冷能。由于蓄冷工質在低溫下的比熱容通常較小，因此其在總存儲體積中占比較大，增加了儲罐成本，降低了系統儲能密度。
在儲能時，熱泵儲電系統消耗電能產生熱能與冷能并將其存儲，而液態空氣儲能系統需要吸收冷能冷卻高壓空氣。
釋能時，熱泵儲電系統消耗熱能與冷能發電，而液態空氣儲能系統可以從液態空氣的氣化中實現冷能再生。
因此兩系統在儲釋能階段對冷能的供應與需求是同步且互補的。另外布雷頓式熱泵儲電系統中冷端溫度可達100K左右，能有效地對液態空氣系統預冷，提升空氣液化率。因此兩系統在冷能上存在“時空互補、溫度對應”特性。
利用上述特性，來自中科院工熱所的研究人員提出了新型熱泵液態空氣儲能(PTLAES)系統，系統如圖所示。

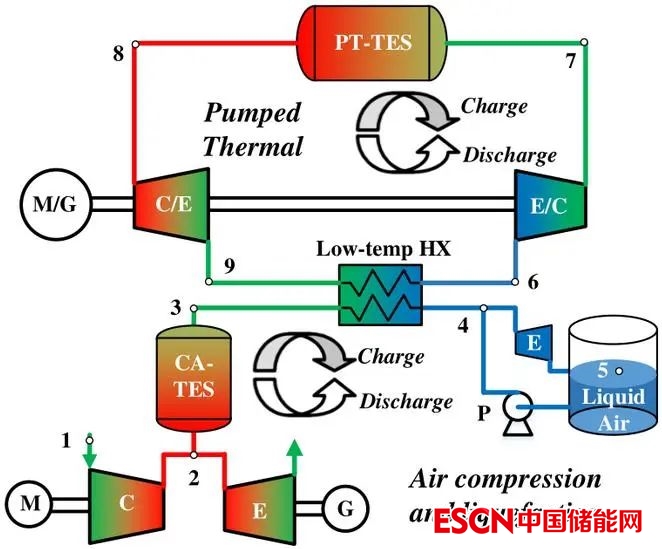

▲基線熱泵液態空氣儲能系統示意圖
在儲能過程中，空氣被壓縮至高溫高壓，將熱能存儲在儲熱罐中，并吸收熱泵儲電子系統產生的冷能，進而膨脹，部分液化。其中飽和空氣節流進一步降溫，通過換熱器回收其冷能。
而熱泵儲電子系統中膨脹機出口工質的冷能被高壓空氣吸收，進一步壓縮至高溫高壓，將熱能存儲在儲熱罐中，并膨脹回收壓力能，完成循環。整個系統消耗電能，轉換為高溫?zé)崮芘c液態空氣合并儲存。
在釋能過程中，熱力循環反向運行，利用存儲的液態空氣與高溫?zé)崮馨l(fā)電。通過多股流換熱器將兩系統耦合，消除了兩者原有的蓄冷裝置。對基線PTLAES系統、預冷PTLAES系統與多級PTLAES系統進行熱力學建模分析。結果表明：
（1）高儲能壓力下PTLAES系統效率較高，優化釋能壓力可使效率達到58.7%。
（2）通過將熱泵儲電子系統預冷至-130℃，可使預冷PTLAES系統的效率達到63.8%。
（3）液態空氣子系統兩級壓縮+熱泵儲電子系統單級壓縮的多級PTLAES系統比其他多級PTLAES系統效率更高，可達59.1%。
（4）采用玄武巖作為儲熱材料，系統儲能密度達到107.6 kWh/m3，是液態空氣儲能系統的1.3-2倍，是布雷頓式熱泵儲電系統的2-5倍。
