中國儲能網訊：近年來，伴隨著新能源尤其是光伏發電技術與應用的高速發展，光伏已成為實現我國能源和電力可持續發展戰略的重要組成之一。由于光伏輸出功率具有很強的波動性、隨機性，光伏電力的不穩定性嚴重制約了光伏電力的接入和輸送。而儲能技術作為解決大規?？稍偕茉窗l(fā)電接入電網的一種有效支撐技術，具備削峰填谷、調頻調壓、電能質量治理等功能，“光伏+儲能”應用的必要性已經得到行業的廣泛共識。
“光伏+儲能”系統可以實現平滑光伏輸出曲線、提高光伏自發自用率、斷電保護等功能，常見的“光伏+儲能”應用商業模式，包括峰谷價差、動態擴容、需求響應、需量電費管理等模式，本文就“光伏+儲能”系統的削峰填谷綜合應用模式進行簡單的分析。
削峰填谷是一種調整用電負荷的策略，通過能量的轉移，降低負荷高峰，填補負荷低谷，常用的手段是通過配置光伏+儲能來實現該目標。
對電網：峰谷差距減小，減少了備用機組，更好的利用電力。
對客戶：用電峰值電價高，谷值電價低，通過削峰填谷，可以節省電費

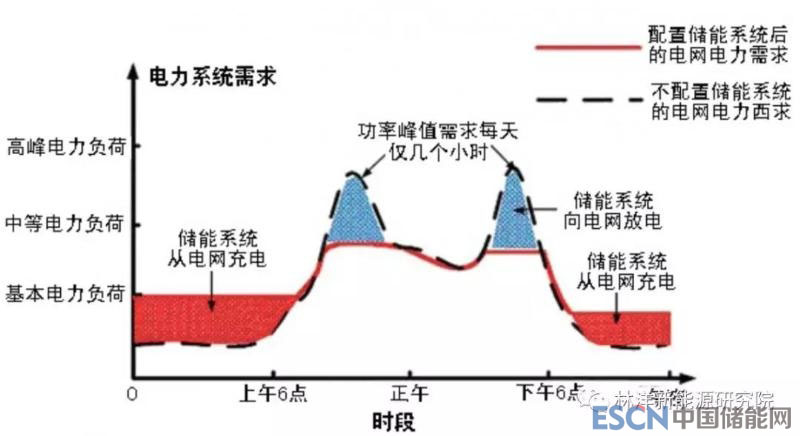

圖1 削峰填谷系統示意圖
對該應用模式，林洋新能源研究院對其進行了深入研究，現就南京某工廠的實際案例來展示研究工作。
該工廠總負荷10000kW，用電峰值9200kW，最低負荷2000kW，目前工廠電費采用兩部制的計費方式，執行江蘇省電價，其中基本電價采用最大需量計價。
工廠的生產情況比較穩定，用電曲線波動不大，用電曲線如下：

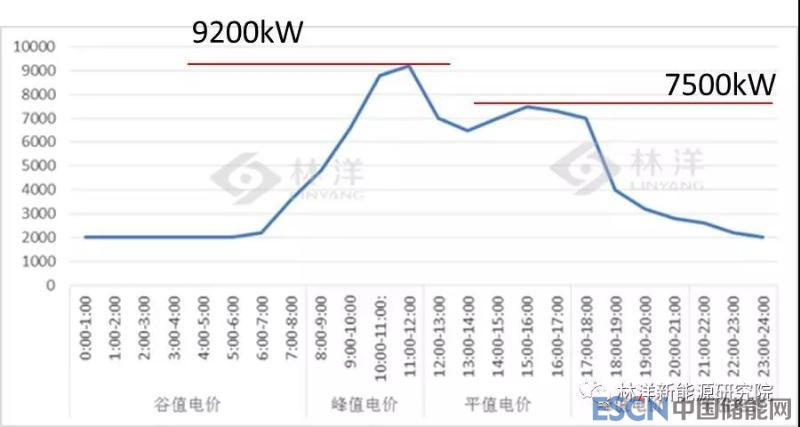

圖2 工廠的負荷曲線
在工廠內新增光伏+儲能系統，可以有效減少工廠電費支出。光伏發電自發自用：一，減少從電網獲取的電量，二，參與削峰以降低需量電費；儲能系統參與峰谷價差實現套利，并保證降低需量電費。
工廠現有的用電結構增加相應的設備如下示意：

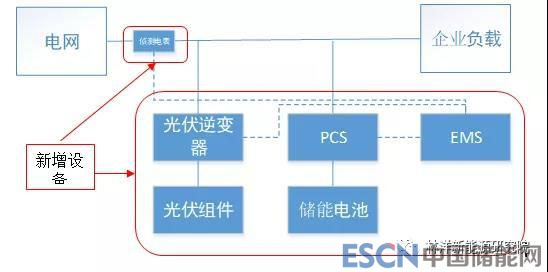

圖3 光伏+儲能系統削峰填谷應用原理圖
新增光伏+儲能系統的設備主要分三個部分：控制系統、光伏系統及儲能系統。三者相互協調，共同作用，實現降低電費的目標。
光伏系統：
工廠經實地勘測可安裝1200kWp的光伏發電系統，采用QP60-340林洋N型雙面高效組件。林洋N型雙面高效組件正反面均可發電，無初始光衰，溫度系數低，相同面積內發電量更高，經林洋新能源研究院各地實證電站運行數據表明，相比常規組件，發電量可額外增發10%-30%。
儲能系統：
工廠負荷從峰值9200kW削至7500KW，削峰功率為1700kW，儲能系統功率優選為2000kW。
為實現最經濟的需量管理費用，通過建模計算，削峰電量為3MWh，電池選擇4MWh鋰電池。

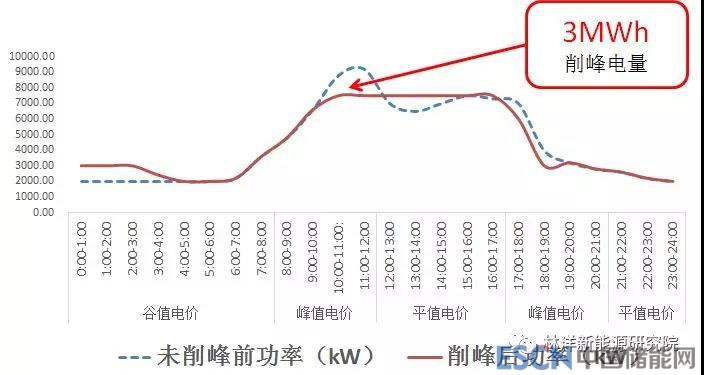

圖4 削峰容量計算
增加光伏+儲能系統后，工廠的用電曲線從原來的峰值9200kW降低到不超過7500kW，用電曲線如下：

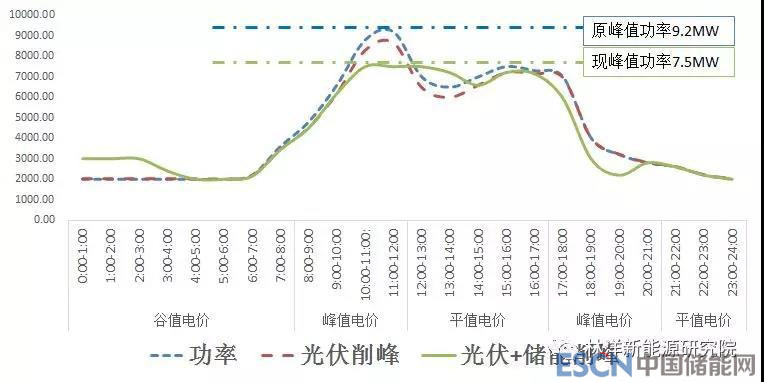

圖5在光伏+儲能系統削峰填谷應用前后工廠用電曲線對比
同時，我們對光伏+儲能的削峰填谷綜合應用模式進行了收益測算，該模式經濟收益主要包含峰谷價差套利和容量電費管理。下圖是工廠實際收益分析圖。

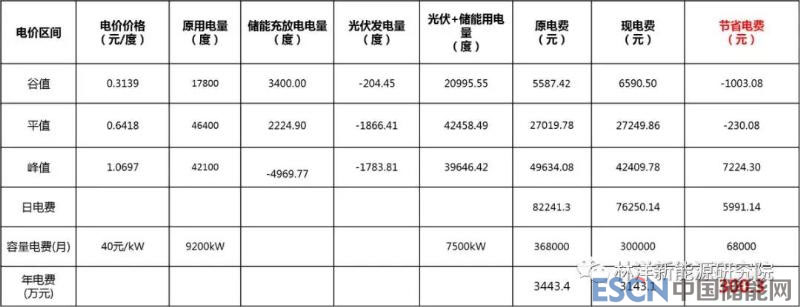

圖6 光伏+儲能系統削峰填谷應用的收益
該系統總投資為1478.75萬元，年收益穩定在300萬元左右，項目回收期5.8年，IRR17.27%，經濟效益較好。
未來在國家出臺的一系列關于光伏、儲能以及發展智慧能源系統的政策推動下，光伏＋儲能應用的市場前景將會更加廣闊。
