會議期間，深圳市永聯科技股份有限公司副總經理楊惠坤分享了主題報告《 用戶側儲能系統離并網切換技術的研究與應用》，以下是演講全文：
楊惠坤：大家好。下午跟大家分享儲能系統在離網到并網，并網到離網的切換過程中碰到的問題，還有我們采用的一些解決辦法。
永聯科技在最近兩年一直在做用戶側的儲能系統項目，我們客戶很多時候花了很多精力跟我們討論的是，他一直有個疑問，儲能系統能不能當應急電源來用，能不能做到不間斷切換，針對他們這個需求我們也做了一些研究，在一些具體應用場景里面也去實施，最終實際使用的時候效果還是不錯的。
我先說一下并離網切換比較常見的一些問題。這是市面上最常見的并離網切換的模式，在并網運行的時候，PCS工作是工作在電流源模式，離網運行的時候PCS切換到電壓源模式，這種方式很常見也很常用，比較早的應用是來自光伏逆變器，光伏逆變器在離網運行的時候采用電流源的方式，所以這塊很自然而然的做儲能的時候就想到了采用這種方法。這種方法存在的問題，最直觀的表現就是在進行切換的時候很容易出現離網到并網，或者并網到離網的時候，特別是并網到離網的很容易出現用戶用電的中斷，中間出現短時間的停電。
我們對這種方式進行了研究，從離網轉到并網的過程中，在離網運行的時候PCS為了向負載提供穩定的電壓，它會工作在電源模式，一旦接入電網的時候它要能夠跟電網的電壓進行很好的協調，它會切到電流源模式。它有兩套控制環路，一個是PH的方式切換到VF方式，切換的時候它會出現調節器的飽和或者參數的跳變，最后的結果就是出現供電的中斷。
這里就出現了幾種狀況，一個是電流源的飽和帶來的問題，再一個是在切換的過程中一些圖片，電壓跌落還有重新建立的過程。
還有一個就是在切換的過程中它面臨著預同步的問題。
這是它的另外一個工作方式，在接入電網然后切到離網的過程中會出現的問題，同樣的一個問題，在切換的過程中它面臨著要把電壓源先關掉再開啟電流源的過程，關閉這個環路需要時間，再開啟一個新的環路也需要時間，這是最常見的方式。
用戶側用這個方式用戶體驗并不是很好，他覺得在使用過程中出現斷電的話不是他們希望的效果。
針對這個問題我們提出了在實踐中效果比較好的一種方式，就是在用戶側儲能的時候，PCS在并網包括離網兩種工作模式的時候，都工作在電壓源方式，通過這種方式，電網這邊是一個電壓源，PCS本身也是一個電壓源，做到電網如果出現中斷的話，PCS的電壓源能夠有效的支撐顧客的用電。在這里它用到了幾個技術點，一個是下垂控制，它通過下垂控制能夠把PCS模擬成電網特性的電壓源，比較容易處理并網跟離網的過程。
為了避免在離并網切換的過程中，電網頻率比較大的跳變，頻率的跳變會帶來一些控制上的問題，我們在上面做了家用的斷量（音），這么一個系統容積（音37：29）的方式。通過這種方式的實施，基本上能夠解決掉并網到離網中間供電的電壓的中斷的問題，在這里面實際使用的時候還存在一個問題，在離網方式的時候兩個獨立的電壓源相位還有頻率會產生不一致，從離網轉并網的過程中要做一個小的處理，就是預同步。在這塊的做法，在離網轉并網的時候做一個首相，然后再進行離網到并網的操作，這是采用的預同步的控制。
最后做完，這個是在廣東江門一個項目使用的效果，做完之后實際在使用過程中，這套系統使用了有半年多，效果是比較好的。用戶在使用過程中他是給整個辦公樓來供電的，平時用電網供電，同說做削峰填谷，再一個是應急電源，這個系統承擔兩個功能，平時由EMS實現充放電，削峰填谷。掉電的時候他就會有效的把它切過去。

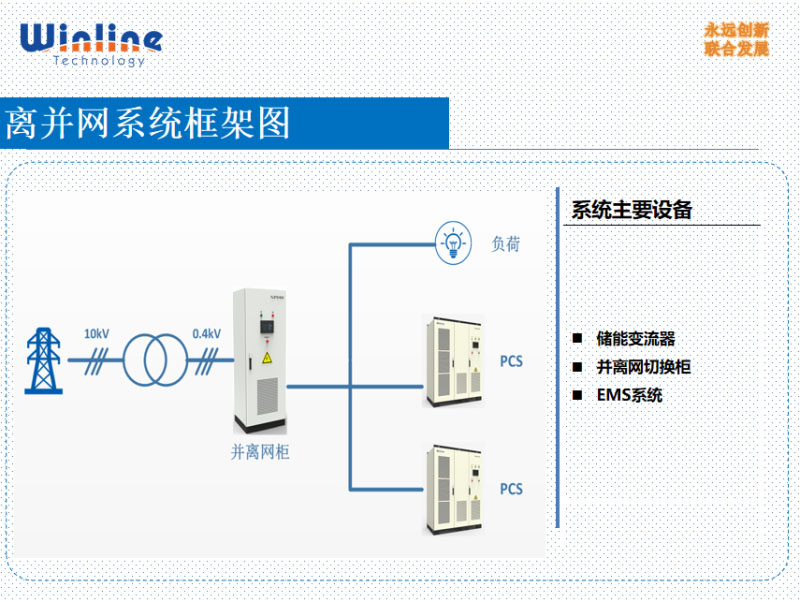

在解決這個問題的時候，永聯設計了幾個比較關鍵的基礎設備，這是整套的帶離并網無縫切換的PCS系統。首先PCS在這種應用場合的時候有個特征，它本身能夠通過電壓源并網的方式來控制，可以做到零毫秒的切換，我們就解決了切換過程中間斷的問題。在實際使用的時候還有一個問題就是多級并聯，當離網運行的時候，構成一個微電網的時候，多級并聯存在環流問題，再一個是功率的分配，一個是動態的均衡還有暫態的均衡，同樣也是利用下級控制以及其他的控制算法來解決掉并聯的問題。
在實際應用中還面臨一個問題，在廠區使用的時候，用戶的負載不是總是平衡的，它會出現三相不平衡的問題，所以在切換的過程中要能夠有效的處理這種三相不平衡。同時在穩態的時候設備也要能夠?qū)Σ黄胶庳撦d進行穩定的供電。
跟它配套的還有一個并離網切換柜，為了實現并離網切換，儲能系統跟用UPS系統其實有個比較大的區別，UPS系統在實現不間斷供電的時候，UPS本身是串聯在電網跟負載之間，是一個串聯的關系。所以說它本身的切換是比較好做的，但是UPS的缺點是它串在里面一直有個損耗存在。儲能系統在不間斷供電的時候，它是兩個電壓源并聯供電的方式，不存在損耗，但是它有個缺點，當電網這邊如果出現了斷電的時候，原來掛在電網上的負載會要求由PCS來供電，這個時候如果不能有效的把這個電網上其他的負荷給切斷的話，就會拉垮整個PCS的電壓源，最終導致這個切換失敗。
所以在這里我們就設計了一個并離網切換柜，采用半導體器件，用的是SCI，可以做到十個毫秒完成電網的斷開。同時在這個系統里面，因為我們應用的有個場景，用戶側的負載帶著變壓器，在變壓器頭切的瞬間可以產生一個比較大的力磁（音）涌流，這個力磁（音）涌流往往是核定電流的五倍六倍甚至到七八倍都有，這個沖擊如果是在離網的情況下去頭切變壓器，就會導致過載保護系統，開機開不起來。在這里面我們做了一些控制策略，有效的抑制變壓器的力磁涌流，使切換的過程中沖擊力量比較小。這是相應配套的EMS。
這個是直流的，我們有幾個項目用到了這種無縫技術，一個是在安徽宣城的，還有江門這個項目它就當做一個替代UPS的應用場景。
還有一些其他的應用。
簡單介紹一下永聯科技，永聯科技從2007年成立開始一直做新能源電力電池設備，主要產品有全系列充電樁解決方案，全系列的儲能解決方案，我們在深圳有30幾個充電站，一年提供1.3億度電的充電服務。我們正在加快儲能的研發，在用戶側的儲能方面已經取得了很好的效果，特別在離并網這塊，當一級電源使用的話，我們的產品在使用的時候，性能非常好，比UPS更省電，穩定性、可靠性更高。
我今天主要講的就是這些，謝謝大家。
