中國儲能網訊:盛夏已至,烈日炎炎。用電負荷不斷“熱”出新紀錄,電網面臨嚴峻考驗。如今,分布式光伏、數據中心、電動汽車等直流源荷日益增長,配網直流化特征愈發顯著。構建高效靈活、安全可靠的直流配用電系統是實現直流型源荷高效匹配的重要途徑。在江蘇蘇州,國家電網打造了全球規模最大、電壓等級最全、技術裝備最新的中低壓直流配用電系統,覆蓋工商、民用、市政、數據中心等多種應用,并為150戶居民提供直流電能,綜合用電能效提升2%。這個配電網有何獨到之處?本報記者帶你一探究竟。
多元負荷增長提出新需求
在高溫酷暑之下,各地電力負荷屢創新高,江蘇電網首次在6月出現負荷“破億”,比2021年夏季負荷首次破億提前19天。

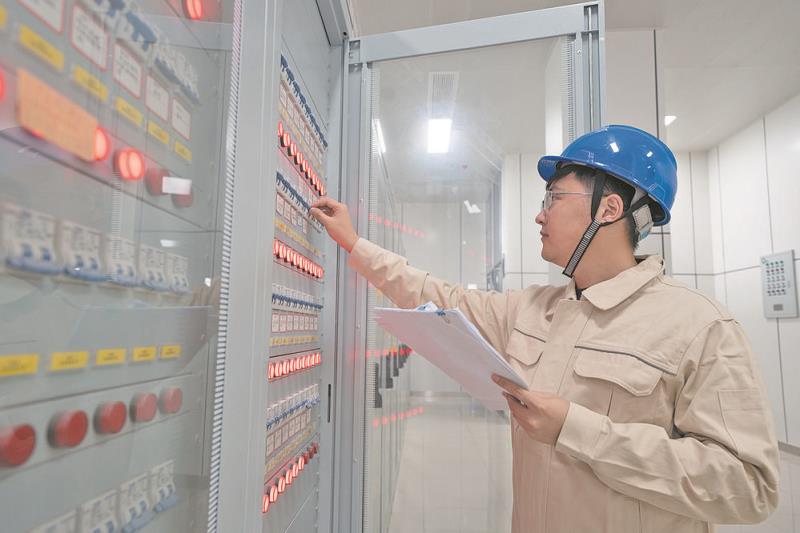

江蘇電科院專業人員在龐東中心站對站內二次設備進行巡視記錄。
電力負荷不斷攀升,風光水火核開足馬力,源源不斷的清潔電能經過四通八達的輸電網、配電網的接力輸送,順利抵達一個個負荷中心。
交流和直流轉換方式對比
隨著經濟社會的快速發展,精密企業、數據中心、智能家居、電動汽車等多元負荷不斷增長,電網負荷的直流特征愈發顯著,構建高效、低耗、可靠的直流配用電系統成為實現直流型源荷高效匹配的重要途徑。
配電網如同人體的毛細血管,密集交織在城市肌理之中,其供電服務水平直接關系著終端用戶的切身體驗。國家電網有限公司加快電網創新發展,推動電網轉型升級,持續建強骨干網架,建設現代智慧配電網,更好支撐清潔能源高比例接入、大范圍高效配置,助力構建清潔低碳、安全高效的能源體系。
今年1月,國家電網在江蘇蘇州吳江建成多電壓等級、多應用場景的中低壓直流配用電系統,該示范工程建立了國內外最完整的直流電壓等級序列,包括±10千伏、±375伏、48伏等三類,構建了工商民、光伏、數據中心等五大類典型用電場景和供電模式,累計接入直流負荷10.5兆瓦,并網屋頂光伏6.2兆瓦,安裝用戶側儲能2兆瓦時,改造交直流混合用電居民用戶150戶,研發生產15種直流家電,形成了一個完整的中低壓直流供用電生態,是當前國內外應用場景最豐富、源荷種類最多、技術裝備最新的直流配用電系統。
“吳江地區直流源荷資源豐富,用能精細化需求日益旺盛,項目組攻克了直流配用電系統規劃設計、關鍵設備、運行控制、系統保護等系列關鍵技術,采用宜交則交,宜直則直的交直流混合供電方式,為建設新型配電系統奠定了基礎。”國網江蘇省電力有限公司三級顧問陳慶說。
泓晟塑膠科技(蘇州)有限公司是一家從事精密型腔模、電子塑膠制品生產的企業,其中注塑機的用電量占工廠總用電量的八成以上,如何實現注塑機節能降耗是企業負責人蔡鳳琴頗為關心的事。
在蘇州中低壓直流配用電系統投運之前,工廠對注塑機開展了交流變頻改造,但能耗始終居高不下。正在蔡鳳琴一籌莫展之際,國網江蘇電力提供了新的節能改造方案,項目組對廠內的86臺注塑機電機進行了直流化改造,省去了注塑機內部的變頻環節,并由附近的10千伏龐東直流中心站供電。
“在調研過程中,我們了解到該企業的用電設備存在直流用電需求,當使用傳統的交流配電網進行供電時,交流電需要經過多個轉換環節才能被利用,這個過程會產生能源損耗,而經過直流化改造后,生產線的能量損耗大大降低?!眹?guó)網江蘇省電力有限公司電力科學研究院劉瑞煌解釋說。
不同的供電方式產生了不同的能耗?!案脑旌?,我們生產線的能量損耗降低了至少2%,平均每月可以節約3萬元電費,塑料制品的良品率也得到提升?!辈跳P琴對這筆經濟賬頗為滿意。
直流負荷期盼直流供電,記者了解到,工商業變頻類、開關電源類、數據中心、光儲充一體化等場景均適合直流化改造。
在蘇州同里古鎮附近,九里數據中心站的1兆瓦服務器負荷已經進行了直流化改造,實現了數據中心服務器的直流接入,采用雙電源供電,將原交直轉換環節進行了簡化,有效提升了終端用能效率。
此外,在蘇州吳江經濟開發區,國網江蘇電力還建設了50臺直流供電的大功率快速充電樁,直流化改造了718盞路燈、匯金廣場的照明及空調、同里湖嘉苑小區內的150戶居民住宅,建設了社區級光儲系統和戶用級能量路由器,實現了十余種直流家用電器的接入,有效提升了能源利用效率。
分布式電源高效接入急需新途徑
江蘇電科院專業人員使用直流咖啡機沏咖啡。
走進吳江中低壓直流配用電系統示范工程的監控大廳,在天氣晴好的時刻,可以看到光伏出力逐漸攀升,在中午前后達到峰值。
蘇州吳江經濟發達,工業企業眾多,屋頂資源豐富。2021年9月,國家能源局在全國范圍選取了676個縣(市、區)試點開發屋頂分布式光伏,吳江位列其中。吳江分布式光伏的規劃規模為1000兆瓦,規模位居江蘇省第一。
與傳統的發電方式不同,光伏發電本身是直流電,當接入交流配電網時,需要經過逆變器進行變換,對電能質量和供電可靠性產生一定影響?!敖涣飨到y(tǒng)有頻率、相位、電壓幅值三個要素,當光伏通過逆變器接入交流配電網后,可能會受到諧波的污染。同時,可再生能源接入交流系統,需要進行無功補償,這些都會影響電能質量?!眲⑷鸹驼f(shuō),對于容量較小的分布式電源,通常都是單向接入交流配電網,容易產生三相不平衡問題,影響新能源消納。
我國是能源消費大國,大力發展新能源是實現碳達峰碳中和目標的必由之路。配電網作為承擔電能分配與消納的主體,其電源結構、網架形態和負荷特性正在發生深刻變化。江蘇電科院總工程師袁宇波說:“新型配電系統下電能的供給、配送、消費環節直流化特征日趨明顯,傳統交流配電方式存在承載力受限、電能變換環節多等問題,構建高效、高可靠的直流配用電系統,成為轉變供電模式、提高用電能效、促進能源變革的重要途徑。”
國網江蘇電力突破了直流配用電系統規劃設計、關鍵裝備、保護控制原理等方面多項技術難題,在吳江新建10千伏直流中心站2座、直流配電房7座、光伏升壓站3座以及10千伏直流電纜6條,研發并應用了27類直流配用電關鍵設備,實現了直流斷路器、直流變壓器、控制保護裝置和直流用電設備等關鍵裝備的示范應用和推廣。
在傳統方式下,直流配電網一旦出現故障,全網換流器會自保性閉鎖,嚴重影響供電可靠性。吳江中低壓直流配用電系統示范工程創新應用“保護前加速隔離+故障恢復”的故障防保策略,在中壓電網發生雙極短路故障時,可以在100毫秒內完成故障隔離和恢復供電,有效提升了低壓側負荷供電可靠性,保證了系統安全可靠運行。
“以前光伏發電需要逆變成交流并網,過程中必然有損耗,現在直接通過直流配用電系統實現就地消納,平均損耗減少將近3%?!眳墙貐^(qū)一家光伏電站運營商負責人翟建建說。
江蘇電科院配電網技術中心主任史明明算了一筆經濟賬,2025年年底,江蘇光伏發電總裝機容量預計達3800萬千瓦,若采用直流組網就地消納的方式,可提升光伏系統運行效率2%以上,按照1500小時的年利用小時數計算,全年可增發綠電11.4億千瓦時,減少碳排放約98萬噸。
直流技術助力打造配網新生態
在“雙碳”目標下,配電網作為城鄉經濟社會發展的重要基礎設施,是聯系能源生產和消費的關鍵樞紐,是實現碳達峰碳中和目標的基礎平臺。
隨著越來越多的分布式電源接入配電網,配電網由傳統的單向接受電力并向用戶分配,逐步向供需互動的有源網絡過渡。
我國《“十四五”現代能源體系規劃》提出,要加快配電網改造升級,推動智能配電網、主動配電網建設,提高配電網接納新能源和多元化負荷的承載力和靈活性,促進新能源優先就地就近開發利用。
在電能誕生初期,交流電率先解決了電壓升降的問題,從而戰勝了直流電。如今直流電源和直流負荷大量增長,為直流配電創造了新的發展機遇。
“未來就是要靠風電、光電、水電、核電和生物質能構成的零碳能源系統,慢慢替代以燃煤、燃油、燃?xì)獾葹橹鞯幕剂舷到y(tǒng),只有這樣才能夠真正實現能源可持續發展和零碳目標。”中國工程院院士江億說,近年來,他開始在全國推廣“光儲直柔”技術,即在建筑領域應用光伏、儲能、直流配電和柔性交互四項技術,助力發展零碳能源。
2017年10月,國家發展改革委和國家能源局發布《能源技術革命創新行動計劃(2016-2030年)》,提出將直流輸配電技術作為現代電網建設的重要研發方向。為加快建設新型電力系統,國家電網提出要向數字電網、交直流混聯電網、有源配電網、微電網融合發展轉變。
近年來,國網江蘇電力持續攻關中低壓直流配電技術,2017年、2018年先后牽頭承擔中低壓直流配網相關的兩項國家重點研發計劃專項——“基于電力電子變壓器的交直流混合可再生能源技術研究”和“中低壓直流配用電系統關鍵技術及應用”,并在蘇州試點建設示范工程;2020年建成國內外系統規模最大、網架結構最靈活、試驗?zāi)芰ψ顝?qiáng)的中低壓直流配用電系統示范應用工程——江蘇電科院中低壓直流試驗平臺,開展直流配網關鍵設備入網測試、電力電子等新技術的研發;2021年成立國內首個直流配用電技術聯盟,匯聚社會各方力量,搭建“產、學、研、用”一體化平臺,廣泛吸引各類市場主體共同參與直流配用電這一新興產業發展。
在我國廣大農村地區,分布式光伏正在加速布局,裝點著一座座農村小院,成為助力鄉村振興的重要引擎。但農村配電網較為薄弱,隨著分布式電源的不斷增長,傳統的交流配電網運行面臨臺區功率倒送及供電容量不足等問題。傳統增容改造存在投資大、線路通道不足、平均負載率更低、系統損耗增大等突出問題,這時候供電容量更大、供電半徑更長、運行效率更高的直流配電網就成了更好的選擇。
在江蘇省丹陽市司徒鎮,江蘇電科院自主研發的新農村高效柔性互聯系統在此落地應用。該系統通過交—直—交電力電子變換,實現了不同的交流片區或臺區在直流側的柔性合環操作,還實現了配網潮流柔性調控和故障毫秒級恢復,為鄉村振興提供了優質電力保障。
“未來的電力系統是數字化技術與傳統電力的高度融合,國網江蘇電力在直流配用電領域開展了大量工作,取得了良好成效。直流配用電系統關鍵裝備的研發應用,有助于提升我國在高端電器制造領域的國際競爭力和話語權,對于推動我國能源轉型,構建新型電力系統,助力‘雙碳’目標落地具有重要的支撐作用?!惫I(yè)和信息化部產業發展促進中心“智能電網技術與裝備”專家委員會主任劉建明說。
