考慮多種儲能的數據中心綜合能源系統配置優化
孫強1,2, 孫志凰1, 潘杭萍1, 陳杰軍1, 朱嬋霞1, 陳倩1, 周佳偉1
（1. 國網（蘇州）城市能源研究院有限責任公司，江蘇 蘇州 215163; 2. 國網能源研究院有限公司，北京 102209）
摘要：數據中心是中國數字化發展的關鍵基礎設施，如何通過配置多種儲能設施以降低數據中心綜合用能成本亟須研究。對數據中心采用的儲能技術路徑進行了效益分析，考慮了數據中心綜合能源系統配置優化及能源系統運行策略。以北京某數據中心為例，進行算例分析，結果表明數據中心優化配置應急與調峰儲能及系統運行策略對數據中心提高能源供應可靠性、降低運行成本具有積極作用。
引文信息
孫強, 孫志凰, 潘杭萍, 等. 考慮多種儲能的數據中心綜合能源系統配置優化[J]. 中國電力, 2022, 55(9): 1-7.
SUN Qiang, SUN Zhihuang, PAN Hangping, et al. Configuration optimization of integrated energy system for data center considering multiple energy storage facilities[J]. Electric Power, 2022, 55(9): 1-7.
引言
數據資源已成為人類社會重要的生產要素和國家基礎性戰略資源，截至2020年，全國數據中心耗電量超2 045億kW·h[1]，約占全社會用電量的2.7%[2]。截至2021年底，中國數據中心機架已超過520萬架[3]。預計到2025年，中國數據中心總耗電量占當年全國電力消耗總量的4.7%[4]。2019年中國在用超大型和大型數據中心電源使用效率（power usage effectiveness，PUE）值分別為1.46和1.55，與中國2023年數據中心PUE值小于1.3的要求還有距離[5-6]。由此可見，數據中心已成為能源資源消耗及二氧化碳排放的重點領域，節能潛力巨大[7]。
在能源轉型的背景下，數據中心在能源供應形式和安全保障方面面臨新的要求和挑戰[8-9]。近年來，北京、上海、深圳等多地政府陸續提出要嚴格把關新建數據中心、推進老舊數據中心升級、加強綠色數據中心改造等要求。傳統數據中心能源系統的能耗高、設備配置不靈活、經濟性不明顯等問題突出，對含有多種能源技術的綜合能源系統優化方案少有深入研究，對于新型能源設備還缺乏研究和推廣應用。儲能系統在能源應急保障、促進可再生能源消納等方面發揮重要作用。隨著未來數據中心電力負荷比例的進一步擴大，有必要深入研究更加綠色、高效、低碳化的數據中心綜合能源配置方案。因此，在數據中心合理配置新型儲能系統成為新的研究焦點。
文獻[10-11]分析了含有光伏發電、電池儲能的數據中心能源系統，通過算例驗證了儲能系統對降低數據中心綜合運行成本的有效性。文獻[12]對比了數據中心鋰電池和傳統電池儲能的性能指標。文獻[13-15]闡述了電池儲能在數據中心發揮重要作用，通過案例說明可以將數據中心儲能設備作為靈活性資源，從而實現削峰填谷、降低成本。文獻[16-20]對比分析了不同蓄冷方案的經濟性，通過案例說明蓄冷對數據中心的經濟效益。文獻[21]分析了新能源背景下，數據中心的優越性。綜上所述，現有關于數據中心能源系統的研究往往缺乏對于數據中心運行動態和多場景的考慮，且針對目前更加多樣化的新型儲能系統缺少優化分析。
本文從能源系統整體角度對數據中心采用儲電與儲冷等多種技術路徑進行效益比較，分析儲能系統優化配置方法，提出數據中心綜合能源系統優化運行策略。
1 數據中心能源系統
數據中心由信息技術（information technology，IT）設備、空調系統、供電系統、照明系統等構成，其能耗占比情況如圖1所示。從圖1可以看出，數據中心制冷系統和供配電環節的效率提升對數據中心的能耗改善有重要作用。
圖1 數據中心能耗構成
Fig.1 Energy consumption composition of data center
數據中心的能源系統具有可靠性要求高、負荷密度大、用能需求穩定、余熱排放量大等特點[22-23]，中斷供電或制冷會對數據中心造成極大損失。為滿足高可靠性供電和制冷要求，數據中心能源系統除了冗余供電外，還設置有儲電系統和蓄冷系統[24-30]。在儲電方面，數據中心通常采用以鉛酸電池為主的系統。在蓄冷方面，數據中心要求配置蓄冷設備滿足不間斷供冷需求。隨著峰谷電價制度的進一步發展，數據中心亟需新型儲能系統滿足經濟性和靈活性的用電需求，并擴大蓄冷容量，提高可靠性。
數據中心采用儲能模式時，可以顯著提升能源供應的安全穩定性，在出現電力系統故障等突發事件或能源供應短時不足的情況下，確保數據中心可靠和高質量的能源供給。與此同時，能夠充分利用峰谷電價差等政策，采用“削峰填谷”的運行模式，有效減少數據中心的電費開支，進一步提高整個能源系統的運行效率和經濟效益。
2 數據中心儲能系統分析

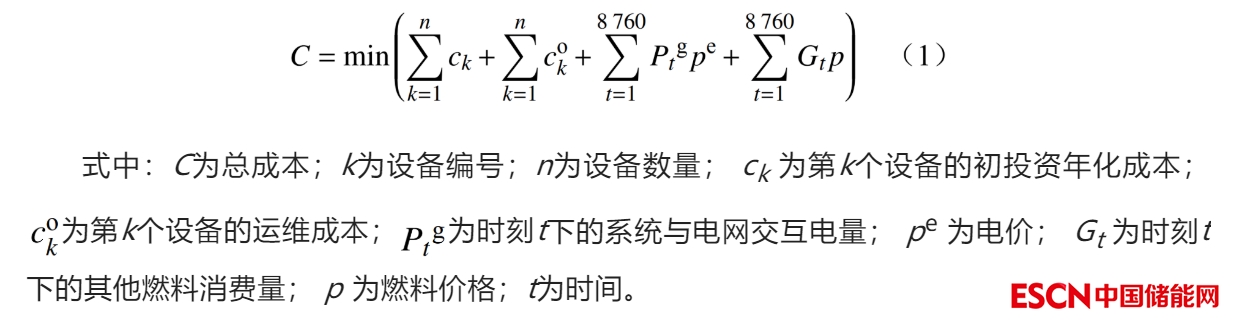

以系統經濟性最優為目標，給出數據中心綜合能源系統配置方案。其中，經濟性最優包括設備固定成本、設備運維成本、燃料成本等。本文的目標函數為
3 案例分析
本文以北京某數據中心為案例開展考慮多種儲能設備的數據中心能源系統分析，該數據中心規劃建設1 850個機柜，每臺機柜平均功率約4.4 kW。負荷需求如表1所示。
表1 北京某數據中心負荷需求
Table 1 Load demand of a data center in Beijing
根據數據中心負荷需求分析，對比分析不同儲能設備配置的數據中心綜合能源系統。本文設置了4種方案，具體如下。
方案1的總設備投資為3 749萬元，該方案只考慮應急蓄冷系統，其他為常規配置。具體方案配置有變頻離心式冷水機組、冷凍一次泵、冷凍二次泵、應急蓄冷罐、板式換熱器、冷卻水泵、開式冷卻塔、冷卻塔補水系統、冷卻水補水儲存量、控制系統、制冷管道及輔材、能源站暖通、能源站通風。
方案2的總設備投資為4 105萬元，該方案增加了調峰水蓄冷系統。具體方案配置有變頻離心式冷水機組、冷凍一次泵、冷凍二次泵、調峰蓄冷罐、蓄冷泵、放冷泵、板式換熱器、冷卻水泵、開式冷卻塔、冷卻塔補水系統、冷卻水補水儲存量、控制系統、制冷管道及輔材、能源站暖通、能源站通風。
方案3的總設備投資為6 927萬元，該方案在方案2的基礎上，增加了鋰電池儲能系統，更充分利用峰谷電價差。具體方案配置有變頻離心式冷水機組、冷凍一次泵、冷凍二次泵、調峰蓄冷罐、蓄冷泵、放冷泵、板式換熱器、冷卻水泵、開式冷卻塔、冷卻塔補水系統、冷卻水補水儲存量、控制系統、制冷管道及輔材、能源站暖通、能源站通風、鋰電池儲能系統。
方案4的總設備投資為6 505萬元，該方案在方案2的基礎上，增加了全釩液流電池系統。具體方案配置有變頻離心式冷水機組、冷凍一次泵、冷凍二次泵、調峰蓄冷罐、蓄冷泵、放冷泵、板式換熱器、冷卻水泵、開式冷卻塔、冷卻塔補水系統、冷卻水補水儲存量、控制系統、制冷管道及輔材、能源站暖通、能源站通風、全釩液流電池儲能系統。
考慮儲能運行優化策略的原則是充分利用谷段、平段電價時段儲能以滿足尖峰段、峰段電價時的能源需求。不同參數對應的蓄冷、放冷時長如表2所示。圖2和圖3分別為機柜負載率30%和80%時的控制策略。從圖2~3可以看出，30%機柜負載率下，實行一充三放，利用谷電蓄冷、峰段釋冷；80%機柜負載率下，實行三充三放，利用谷電和平段蓄冷，峰段釋冷。

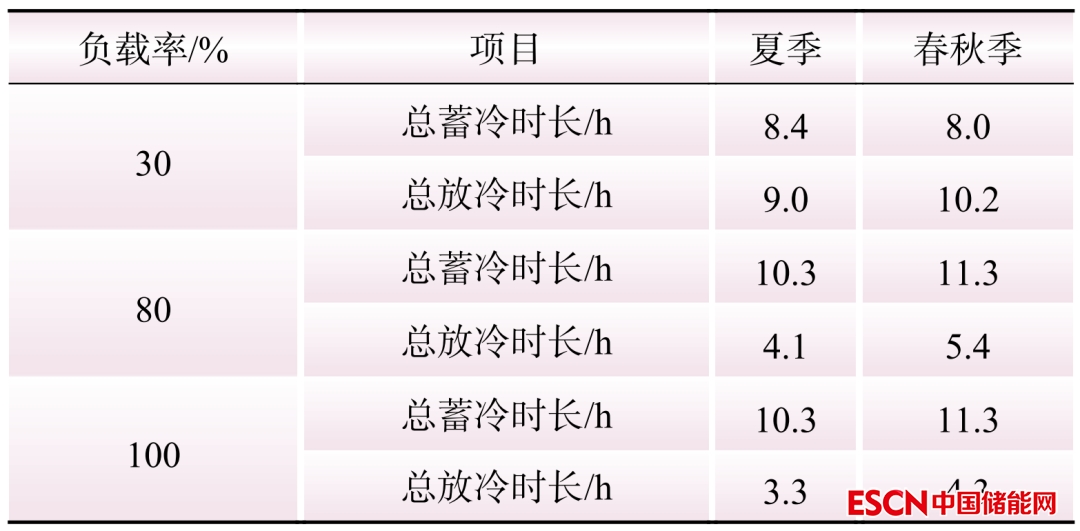

表2 不同參數對應的蓄冷時長、放冷時長
Table 2 Cold storage and discharge time corresponding to different parameters
夏季尖峰電價時段，采用“三充三放”策略。谷電期間冷水機增加蓄冷，受總?cè)萘肯拗?，在此期間利用低功率充滿電。非尖峰電價時段，采用“兩充兩放”策略。電池運行策略如圖4~5所示。從圖4~5可以看出，受電池容量限制，谷電期間，電池低功率充電；平段時間，電池滿功率充電以滿足尖峰或高峰負荷。

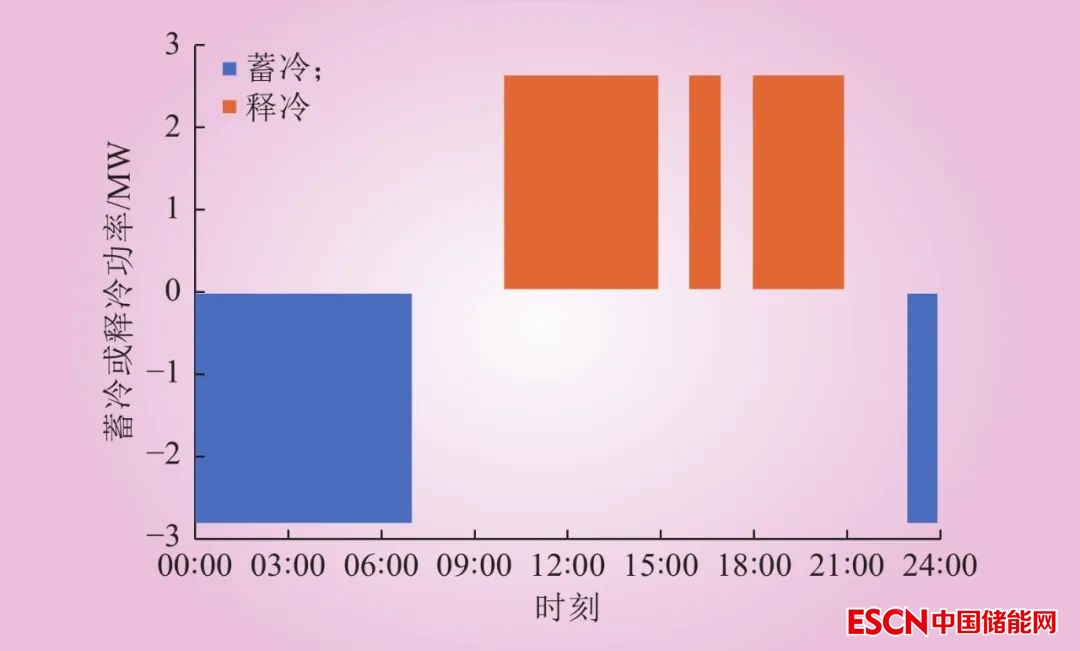

圖2 機柜負載率30%時蓄冷、放冷策略
Fig.2 Cold storage and discharge strategy at 30% load rate

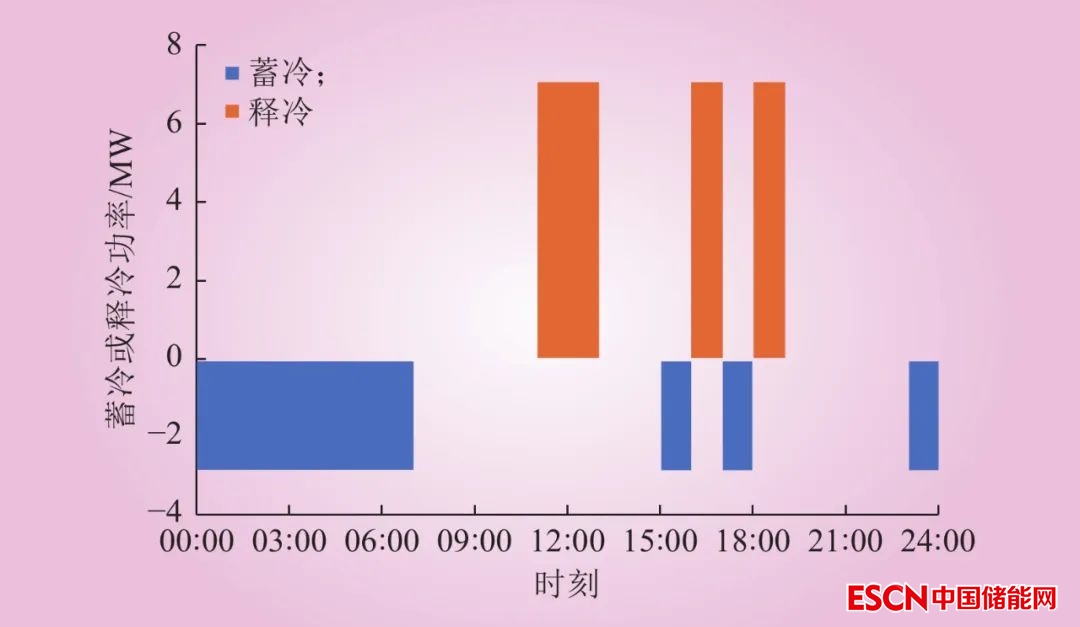

圖3 機柜負載率80%時蓄冷、放冷策略
Fig.3 Cold storage and discharge strategy at 80% load rate

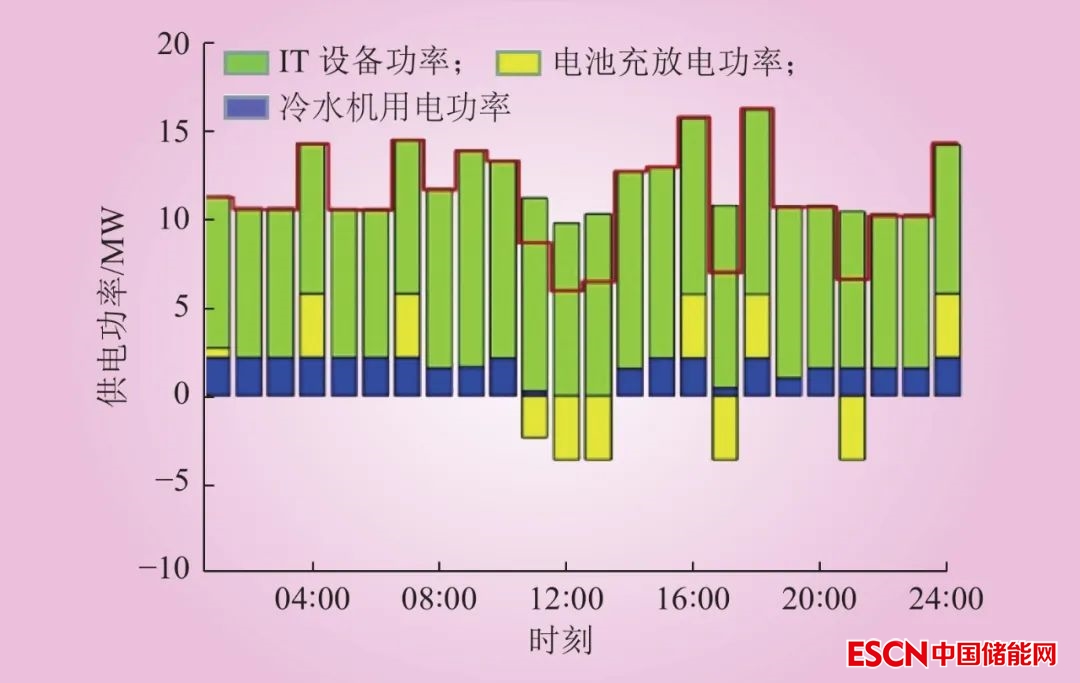

圖4 尖峰電價時段蓄電池充放電策略
Fig.4 Strategy of battery charge and discharge in peak price period
圖5 非尖峰電價時段蓄電池充放電策略
Fig.5 Strategy of battery charge and discharge in non-peak price period
數據中心夏季典型日能源系統優化運行策略如圖6所示。從圖6可以看出，利用蓄冷和電池儲能系統，可以大幅降低數據中心尖峰、高峰段用電。
圖6 數據中心夏季典型日能源系統優化運行策略
Fig.6 Optimal operation strategy of energy system for data center in a typical summer day
以上述數據中心為例，開展考慮多種儲能設備配置方案的經濟效益分析，計算不同負載率下數據中心全年能源系統運行成本，如圖7所示。從圖7可以看出，隨著負載率的上升，數據中心全年能源系統的運行成本上升，配置水蓄冷和鋰電池儲能系統的方案3最具經濟性。

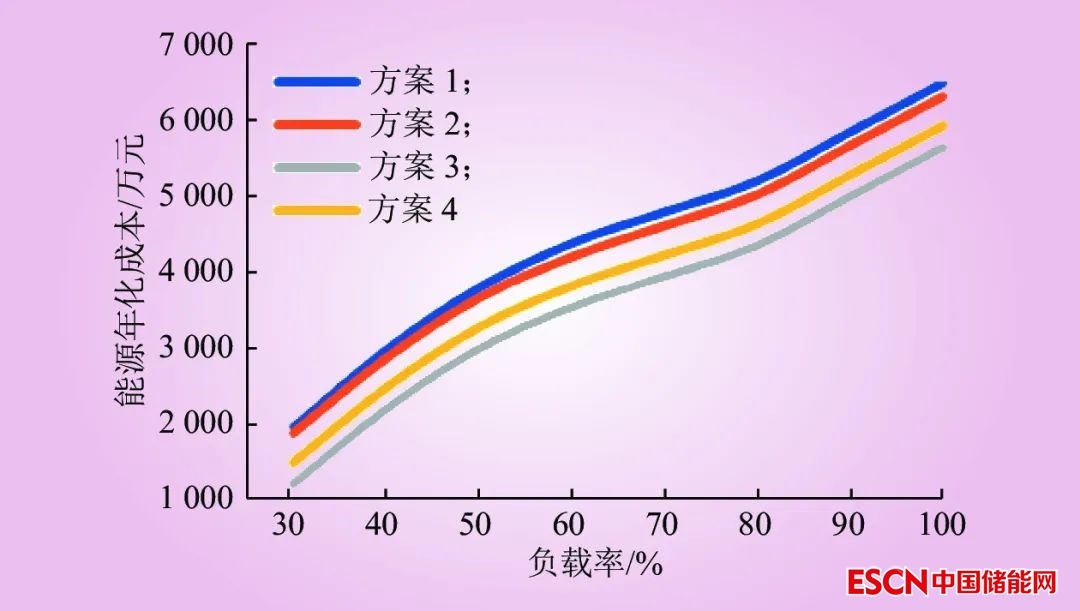

圖7 不同負載率下數據中心全年能源系統運行成本
Fig.7 Annual energy system operating cost of data center under different load rates
隨著數據中心負載率的上升，用電需求和供冷需求隨之上升，能源系統的燃料成本上升。利用峰谷電價設置大溫差水蓄冷，有效降低系統運行費用，同時水蓄冷系統增加了數據中心的供冷安全性。鋰電池儲能系統同樣利用峰谷價差減少能源系統的電費成本，同時，在一定程度上減少數據中心對柴油發電機的依賴。
儲能設備的經濟性如表3所示，從表3可以看出，水蓄冷系統初期投資小，靜態投資回收期短，投資收益穩定。鋰電池儲能系統單位投資成本低，靜態回收期短，但是使用壽命相比全釩液流電池儲能系統短。

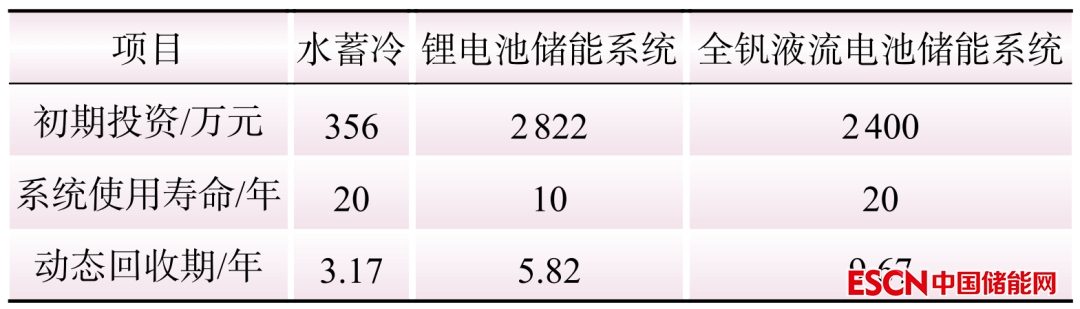

表3 儲能設備的經濟性
Table 3 Economic analysis of different energy storage equipment
根據上述分析，采用方案3，配備水蓄冷和鋰電池儲能系統，計算數據中心運營成本，其中電費包括制冷系統用電和機柜用電。按照數據中心運營15年計算，系統負載率第1年取30%、第2年取80%、第3~10年取95%、第11~15年取80%。運營成本如表4所示，制冷系統用電和機柜用電占數據中心能源費用的92%，其中機柜用電占數據中心能源費用的73%。

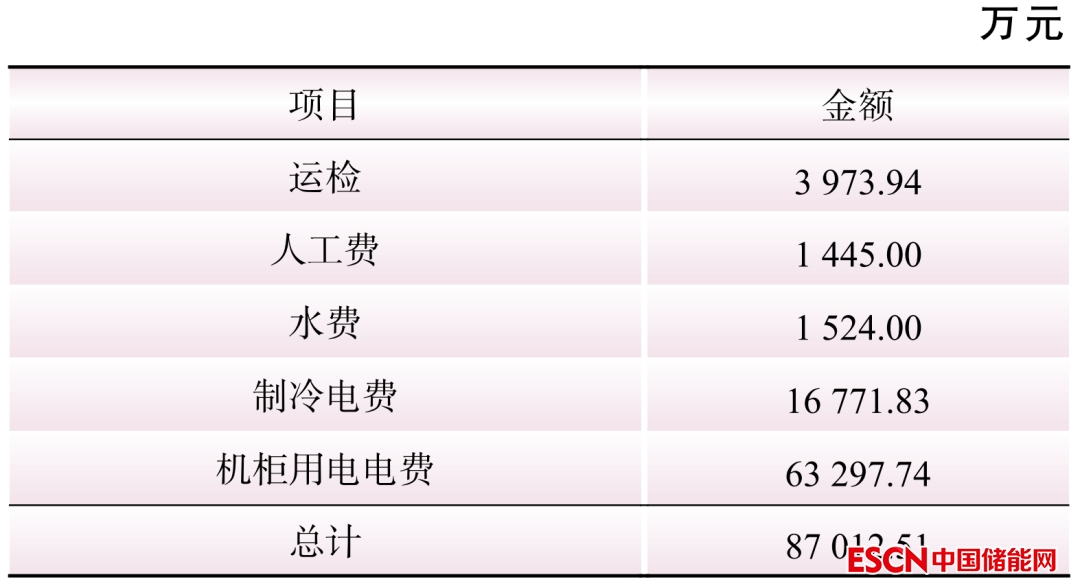

表4 北京某數據中心運營成本
Table 4 Operating cost of a data center in Beijing
4 結語
本文通過合理配置應急與調峰儲能及優化能源系統配置與運行策略，明顯降低了系統運行成本和設備年化投資成本。利用峰谷電價設置調峰水蓄冷系統，可有效降低系統運行費用。同時，水蓄冷系統增加了數據中心的供冷安全性。
