中國儲能網訊:特高壓輸電具有低損耗遠距離優勢
從電網設計角度來講，高壓電網指110千伏、220千伏電網;超高壓電網指330千伏、500千伏和750千伏電網;特高壓電網指以1000千伏輸電網為骨干網架，超高壓輸電網、高壓輸電網以及配電網構成的分層、分區、結構清晰的現代化大電網。而特高壓輸電指的是1000千伏交流電壓和±800千伏直流電壓輸電工程和技術。
我國的資源生產和使用分布極不均衡，80%的水資源分布在西南部地區，76%的煤炭資源和絕大部分陸地風能資源分布在北部和西北部地區，而人口稠密、產業集中、電力需求占全國需求69%的中東部地區，資源較為稀缺。煤炭資源中，新疆、內蒙古、山西、陜西4省占全國資源量的81.3%，每年，大量的煤炭從西北煤炭基地遠距離運送到東部地區。隨著運輸成本的上升，煤炭運輸能力受到抑制。鑒于此，超高以及特高壓輸電技術逐步發展，使得低損耗的遠距離輸電條件更為成熟。
西北部地區價格在170—400元/噸的電煤，經公路、鐵路、海洋運輸送到華東地區，成本增加到800—1300元/噸，價格上漲了3—5倍。這種環境下，采用特高壓輸電，會有明顯的原料成本優勢。
此外，借鑒世界其他先進國家電力工業發展歷程，發電會朝著大型能源基地和電站群發展，以達到規模效應，提高資源配置能力和生產效率。但是，如果能源中心距離負荷中心距離過遠，輸電線路的損耗過大，那么遠距離輸電就體現不出經濟性了。理論上，輸電線路的輸電能力與線路電壓的平方成正比，與線路的波阻抗成反比。一般來講，不同電壓等級輸電線路的波阻抗，會隨電壓升高而減少，但變化不大，對于不同電壓等級同樣輸電距離的輸電能力，可認為它們的波阻抗具有相似的幅值。所以，在估算線路的送電能力時，可以認為電壓升高1倍，功率輸送能力提高4倍。若考慮輸電線路的波阻抗變化，其輸送能力將提高更多。
特高壓線路使電力從能源中心向負荷中心遠距離輸送成為可能。我國三峽水電站裝機總?cè)萘?820萬千瓦，向華東地區輸送的容量為800萬千瓦，輸送距離1100千米。繼三峽水電站后，即將開發的長江上游金沙江水電基地，總裝機容量為7500萬千瓦。我國用電比較集中的華東電網長江三角洲地區，小部分依靠“西電東送”，主要還是依靠浙江沿海和江蘇沿江沿海地區的大型燃煤火電和核電，有的已形成電站群，如在寧波附近建設了三個大型火電站，總裝機容量1500萬千瓦，輸電容量和距離均超過5OO千伏電壓等級輸電的經濟合理性范圍。
“十二五”期間將建成“三縱三橫”網架
國家“十二五”規劃綱要中提到，“適應大規?？鐓^(qū)輸電和新能源發電并網的要求，加快現代電網體系建設，進一步擴大西電東送規模，完善區域主干電網，發展特高壓等大容量、高效率、遠距離先進輸電技術，依托信息、控制和儲能等先進技術，推進智能電網建設，切實加強城鄉電網建設與改造，增強電網優化配置電力能力和供電可靠。
圖為2015年特高壓電網規劃
根據國家電網的規劃，“十二五”期間國家將投資超過5000億元建成“三縱三橫”特高壓交流骨干網架和11項特高壓直流輸電工程，以能源基地為圓心，把新疆的煤電、風電輸送到2000公里之外的河南，把四川的水電輸送到2000公里之外的上海，把內蒙古的風電、光電輸向北京。到2020年，國家電網將建成“五縱五橫”特高壓交流骨干網架和27條特高壓直流輸電工程，屆時，國家電網將具備4.5億千瓦的跨區跨省輸送能力。
目前，特高壓交流線路近2000公里，直流線路近6000公里，變電容量3900萬千伏安，換流容量超過4300萬千瓦。已經建成的線路有晉東南—荊門、淮南—浙北—上海交流，向家壩—上海、錦屏—蘇南、哈密—鄭州直流。在建的線路有浙北—福州交流、溪洛渡—浙西直流。獲得路條的特高壓工程“三交三直”包括錫盟—南京、雅安—武漢、淮南—南京—上海交流，寧東—浙江、酒泉—湖南、準東—華東直流。特高壓交流示范工程連接華北和華中電網，裝機規模在5.5億千瓦，跨區輸電能力從原來500千伏聯網的50多萬千瓦提高到目前的500多萬千瓦。
部分學者對特高壓輸電持反對意見
特高壓輸電網絡建設計劃提出十年來，一直處于爭議之中，即便是在國家電網集團力推之時，也一直有專家學者持反對意見。反對原因集中在三方面：其一，從技術性講，交流特高壓技術不成熟，國外早期特高壓研究均已停止，應優先發展直流特高壓技術;其二，從安全性講，為增強電網輸配電能力，特高壓線路需要聯通全國各主要網絡，而交流特高壓聯網有導致全國大停電的危險，國際主流電網發展趨勢是縮小同步運行范圍以保證電網安全;其三，特高壓輸電雖然可以使電煤就地轉化成電力輸送，減少運輸成本，但是輸電線路越長、電壓越高，造價越高，且超過一定距離后，交流特高壓輸電損耗和阻力增大，長距離輸電反而不如送煤劃算。
2009年電網建設爆發式增長，而隨后幾年，電網投資增速減緩，特高壓項目核準滯后，部分合同延期執行。近幾年特高壓輸電項目核準低于預期，大部分特高壓交流項目未被核準，主要原因是雖然“晉東南—南陽—荊門”項目近三年安全運行，但其輸送功率下降近一半，在經濟性上遠低于預期。另外，以國外經驗看，特高壓交流等級越高，出現事故的概率越高。
東部發電用煤量勢必減少
今年上半年國內電力供求基本平衡
2014年上半年，全國累計新增發電設備容量3670萬千瓦，其中火電設備累計新增1503萬千瓦，較上年同期略有減少，而水電設備累計新增1301萬千瓦，與上年同期相比有所增加。自年初起，我國電源基本建設完成投資額繼續放緩，火電、水電投資增速連續6個月呈現負增長。利用效率方面，受用電需求平穩但裝機規模擴張影響，2014年上半年各電源利用效率均有所降低，全國發電設備平均利用小時數為2087小時，同比降低79小時。總體看，2014年上半年，我國發電設備投資增速繼續放緩，發電設備運行效率略有下降，預計下半年電力供應仍將保持充足，發電利用效率也將維持穩定。
2014年上半年我國電力需求緩慢回升，呈現供求基本平衡態勢。據中電聯統計數據，2014年上半年，全社會累計用電量為26276億千瓦時，同比上漲5.30%，增速較去年同期小幅回升。
據中國科學院財經戰略研究院預測，“十二五”和“十三五”期間一次能源電力需求將保持穩定增長態勢，年均增長在6.7%—7%，2018年一次能源電力需求將達到1.4萬億千瓦時，2020年有望達到1.6萬億千瓦時。整個“十二五”中后期，全社會用電增速將保持在5.0%—7.0%，總用電量達到5.7萬億—6.0萬億千瓦時。
全國煤電發電量占比逐年降低

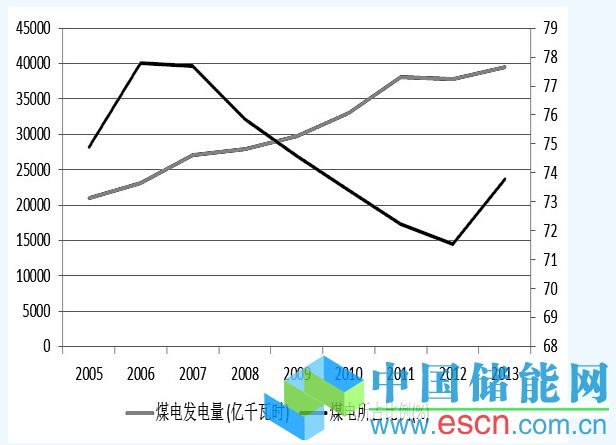

圖為電力行業對動力煤的消費情況
2013年，全國煤電投資及其裝機比重連續下降，全年完成煤電投資同比下降12.3%，占電源投資比重降至19.6%;年底裝機7.9億千瓦，占比降至63.0%、同比降低2.6個百分點;發電量39474億千萬時，同比增長6.7%，占比73.8%、同比降低0.6個百分點;全年設備利用5128小時。
煤電依舊是發電主力，但增長速度已落后于電力需求的增長速度，缺口由其他發電方式代替。近年煤電發電量所占比例逐年降低，不過，去年由于煤炭價格降低和經濟增長對電力需求大幅增長致使火電機組利用時長增加，進而刺激煤電所占比例回升。
預計2014年全年新增發電裝機9600萬千瓦，其中，非化石能源發電6000萬千瓦，煤電新增3000萬千瓦。預計年底發電裝機達到13.4億千瓦，其中，煤電8.2億千瓦，非化石能源發電4.5億千瓦，非化石能源發電占比接近34%。非化石能源發電裝機中，常規水電2.8億千瓦，抽水蓄能發電2271萬千瓦，核電2109萬千瓦，并網風電9300萬千瓦，并網太陽能發電2900萬千瓦。
去年江蘇未出現全省性的電力缺口
江蘇省是2013年用電第一大省，其電力固定資產投資580.4億元，同比下降1.4%;電源項目投資201.7億元，同比下降8.4%;電網項目建設投資378.7億元，同比增長2.7%。無論從增長絕對值還是從增長率來看，電源項目投資均落后于電網項目投資。
2013年江蘇省新增發電裝機容量778.2萬千瓦，連續3年新增裝機容量與上年持平，其中火電新增652.8萬千瓦，占新增裝機容量的83.88%。而新增電網中，110千伏以上線路3145千米，變電容量1773萬千伏安超，特高壓線路71千米，變電容量275萬千安伏，分別占比2.26%和15.5%。
供給方面，2013年江蘇省發電量繼續位居全國首位，全口徑發電量為4404.9億千瓦時，同比增長5.9%，較上年增速提高0.2個百分點。其中，火電發電量為4173.3億千瓦時，占全部發電量的94.7%。
需求方面，2013年江蘇省全社會用電量為4956.6億千瓦時，同比增長8.2%，較上年增速提高1.2個百分點。2013年江蘇電網受進電量547.2億千瓦時，同比增長32.5%，最高日受電負荷1515萬千瓦，同比增長30.8%，平均最高日受電負荷729萬千瓦，同比增長30.4%。與此同時，江蘇電網沒有出現全省性的電力缺口，但存在個別區域、個別時段供應能力不足的現象。全省局部地區共執行有序用電21天，最大錯峰負荷728萬千瓦。
目前可以判斷，江蘇省電力自給率達到88.9%，電力缺口通過區外輸電彌補。在冬季和夏季高峰時期，通過優化調度，合理配置資源，可以保證電力的有序供應。
江蘇省煤電已無發展空間
目前對接到江蘇省的特高壓線路是錦屏—蘇南±800千伏特高壓直流輸電線路，在建和計劃建設的有淮南—南京—上海1000千伏特高壓交流線路(計劃2016年投入運行)、錫盟—泰州±800千伏特高壓直流線路(計劃2017投入運行)以及山西—江蘇±800千伏特特高壓直流輸電線路(計劃2017年建成)。錦屏—蘇南線于2012年年底正式投入運行，理論年輸送電量360億千瓦時。2014年夏季用電高峰時，其為江蘇省穩定提供電力570萬千瓦，占整體供給的20%。
錦屏—蘇南±800千伏特高壓直流工程，額定輸電容量720萬千瓦，2013年工程投運近一年，為江蘇省累計輸送超過210 億千瓦時的清潔電力，占南京市全年用電量的一半，占江蘇省總用電量的4.24%。
不過，江蘇省火力發電并沒有因?yàn)樘馗邏壕€路輸入受到明顯影響。錦屏—蘇南線正式運營的第一年(2013年)，江蘇省火力發電量并沒有減少，反而從2012年的3253億千萬時上升到3669億千萬時，上升幅度為13.71%。同期，全國火電由37867億千瓦時上升到42152億千瓦時，上升幅度為11.32%。所以從發電量來說，錦屏—蘇南線運行后，江蘇省對火電的依賴程度還是高于全國平均水平的?？v向上看，2007年至今，江蘇省火電發電量平均年增長8.29%，2013年升幅高于年均升幅。
目前江蘇省電廠建設已經沒有環境空間，從南京到鎮江段電廠間隔僅10公里，且江蘇省每平方公里每年二氧化硫排放量達到45噸，是全國平均水平的20倍，省內霧霾頻繁出現。這是能源發展不合理、結構性矛盾長期積累的集中暴露。按照國家電網公司編制的特高壓電網規劃和《江蘇能源監管報告(2013)》，江蘇省將建成徐州、連云港、南京、泰州、蘇州5座特高壓變電站，形成多方向、多通道交直流混合受點格局，通過特高壓電網接受區外來電3500萬千瓦，年可接受電力1750億千瓦時。根據2014年江蘇省最新煤耗率293克/千瓦時計算，理論上將減少5100萬噸原煤的輸入。
綜上所述，整體上，煤電一直保持強勢地位，特高壓輸電工程并不影響電力行業對煤炭的需求。錦屏—蘇南特高壓線路建成以來，江蘇省火電發電量也并沒有明顯變化就是證明。不過，由于部分煤炭就地轉電，減少了運輸成本，會對煤炭價格形成一定壓力。
目前錦屏—蘇南特高壓輸電主要以彌補電力缺口為主，短期內對江蘇省內煤電企業影響有限。在建的3條線路建成的話，年輸電能力理論上將突破1000億千瓦，屆時，特高壓輸電的份額大幅提高，將占江蘇省總用電量的20%。此外，江蘇省受環境壓力和地域限制，省內煤電已無發展空間，其他用電工業由于宏觀經濟增速放緩以及限產政策的影響，對電煤的需求也已經達到了峰值。所以，中長期看，東部發電用煤量勢必減少。
原標題:特高壓輸電或逐步替代東部煤電
