近來，有關電動汽車的報道日益增多，人們對日產汽車預定2010年底上市的“綠葉”也寄予厚望。不過，電動汽車的普及量還非常少，當前還很難稱得上是一項盈利業務。
盡管如此，部件廠商及材料廠商仍在面向電動汽車大舉推進技術開發，促使其這樣做的一大原因便是危機感。日本NOK的一名員工表示，“本公司一直面向汽車發動機大量生產并銷售密封材料。電動汽車時代來臨時，銷售額可能會大幅減少。如果現在不著手開發，就會落后于人”。
首先為做好“未雨綢繆”的準備而推進開發，之后再將其培育成新的收益源。這種想法似乎已被融入到了各公司的部件及材料開發工作之中。
為了延長續航距離……
目前的電動汽車還存在很多影響其普及的問題。這就要求構成電動汽車的部件及材料采用能夠解決或減輕這些問題的技術。首先，現在的電動汽車不得不使用能量密度較低的充電電池，因此續航距離有限。要延長續航距離，就需要部件及材料實現小型輕量化。
從事木模制作和電動汽車開發等業務的日本Takayanagi（總部：浜松市）公開了預定2011年春季以630萬日元（含稅）的價格推出的高級小型電動汽車“miluira”的內部構造（上圖右下照片）。這是為了在銷售整車的同時，還銷售車身部件的嘗試。其中格外引人注目的部件是實現了輕量化的馬達（圖1）。馬達的機殼采用碳纖維強化樹脂（CFRP）。將機殼重量減輕到了現有鋁合金機殼的1/5、鋼機殼的1/9。
這種由CFRP制成的機殼為三層構造，在由CFRP片形成的筒形內側和外側之間夾有磁性體。加工方法是使用木模沖壓成型。Takayanagi代表董事、一級木模技師高柳力也表示，“利用了不用設置脫模斜度（Draft Angle）就能形成圓筒形的木模技術”。另外，之所以夾有磁性體，是為了可在定子外側（機殼端）形成磁路，更加有效地利用磁通量。
一般情況下，馬達的機殼都采用鋼和鋁合金等金屬，為了實現輕量化，該公司便考慮采用替代材料。其中，普通樹脂的耐熱性和強度都不夠，因此Takayanagi將目光鎖定在了CFRP上。
因只打算進行小批量生產，因此即便量產性存在些許問題也無大礙。成本方面，如果3500～5000日元/m2的CFRP薄膜的現有成本可以降至1000日元/m2左右，“那么成本將低于使用普通樹脂成型的機殼”（高柳）。
比鋼制車門板輕7kg的車門板
日本杰斯比（JSP）和優必佳（U-PICA）展出了采用經過玻璃纖維強化處理的植物性樹脂（植物性FRP）和植物性發泡芯材相結合的“復合板”制成的汽車車門板（圖2）。包含玻璃窗在內，這種復合板車門約重21kg，比約28kg的鋼板車門輕7kg。還有望提高隔熱性、吸音性及沖擊吸收性等性能。
 |

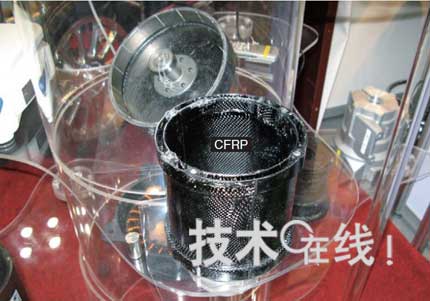

| 圖1：實現了輕量化的馬達機殼（Takanayagi） 材料采用CFRP，使用木模成型。重量只有鋁合金機殼的1/5。 |
 |

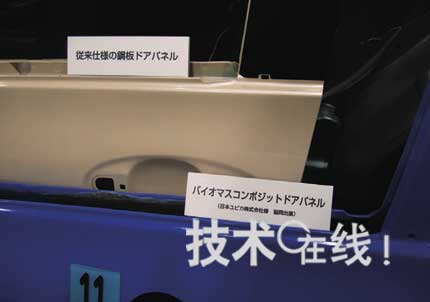

| 圖2：采用以植物為原料的樹脂實現了輕量化的車門板（杰斯比和優必佳） 利用植物性FRP和植物性發泡芯材相結合的“復合板”成型（照片近處）。重量約為21kg，比鋼板制車門板（照片遠處）輕7kg。 |
在使用日本優必佳的生物不飽和聚酯樹脂“BIOMUP”的兩塊植物性FRP成型品之間，填入了杰斯比開發的生物發泡芯材（未公開）形成復合板。據杰斯比介紹，復合板的厚度為10mm，但用鋼板制造時也要將兩塊0.6～0.8mm的薄板粘合起來，最終使用時厚度也會達到10mm左右，因此這種復合板可在不對其他部件造成影響的情況下直接代替鋼板。
一般情況下，各種產品大多采用以發泡體填充FRP內側的方法作為輕量化手段。此次試制的汽車車門“已證實強度達到了也可用于汽車外裝部件的水平”（杰斯比的解說員）。
可確保強度的最大原因在于提高了植物性FRP與發泡體的粘合性。新開發了與植物性FRP的親和性較高的發泡體材料，不使用粘合劑等也可實現一體化。
試制品于2010年6月完成，花費了3年左右的時間。今后還將驗證實用化方面的問題。另外，杰斯比還表示，目前已使用經過纖維素類纖維強化處理的植物性樹脂，在公司內部試制出了強度與鋼板制門板相當?shù)能囬T板。體積縮小至1/10以下
日本NOK展出的是嵌入鋰離子充電電池的柔性印刷底板（FPC）“電壓監控布線用FPC”（圖3）。鋰離子充電電池由電池管理單元（BMU）對各電池單元的功能及安全性進行管理。這種FPC是能夠用電信號將各個電池單元連接至BMU，并利用BMU檢測出電池單元電壓的部件。
 |

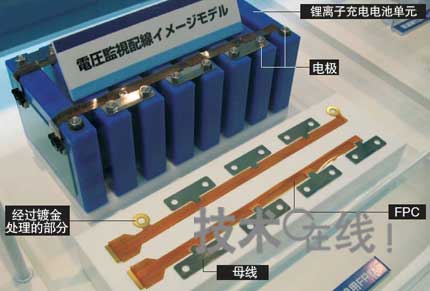

| 圖3：薄型FPC“電壓監控布線用FPC”（NOK） FPC的厚度為300μm，總線厚度為1mm?？扇〈F(xiàn)行線束，對電池的小型化做出貢獻。 |
采用的構造是在銅箔布線圖案上下涂布粘合劑，然后用聚酰亞胺薄膜作為絕緣體夾住布線圖案。各布線圖案分別與母線（Busbar）的不銹鋼板連接。為了使相鄰的電池單元串聯起來，需要將各個母線放置在電極之間并以螺絲等固定。這樣，便可測量出各電池單元的電壓。
FPC的厚度為300μm，母線為1mm。該公司的目的是，利用其較薄的特點取代現有線束（Wiring Harness）。由于體積可縮小至線束的1/10以下，因此可對電池組的小型化作出貢獻。
另外，這種FPC的連接性也十分出色，可防止布線錯誤。其原理是，由于該FPC的形狀已固定，因此只要準確連接一處，其他連接點就能自動準確定位。據該公司介紹，原來需要用線束逐個連接母線與BMU，為了防止布線錯誤，作業時要非常謹慎，這樣便會增加作業人員的工作負擔。
不過，這種FPC與線束不同，成型時需要使用模具。因此，“成本會提高至線束的10倍以上”（該公司的解說員）。
可減小風切音的發泡劑
不安裝發動機的電動汽車具有不產生噪聲和振動的特點。不過，這種應視為“優點”的特點會引發新的問題。那就是以前被發動機聲完全遮蓋的行駛時的風切音會變成使乘員感到刺耳。
為了解決這一課題，日本盛勢達技研（Sunstar，總部：大阪府高槻市）開發出了涂布型防音發泡劑“Penguin Form”（圖4）。將發泡劑填入車柱內，可使風切音等噪聲難以傳入車內。
 |
| 圖4：涂布型防音發泡劑“Penguin Form”（盛勢達技研） 將含有發泡劑的膏狀合成橡膠填入車柱中，通過加熱使其發泡。這樣，車輛行駛時的風切音等噪音就不易傳入車內。照片遠處為發泡前的狀態，近處為發泡后的狀態。 |
原料為含有發泡劑的膏狀合成橡膠。涂布系統的構成部分包括可流出原料的高功率泵、定流量泵、將原料涂布在對象位置（車柱等）上的高壓槍、用于控制上述兩個泵的控制盤，以及握住高壓槍對涂布原料的位置進行定位的6軸垂直多關節機器人。將灌裝的原料放入高功率泵中，原料會從高功率泵流向定流量泵，并送入高壓槍，然后從高壓槍頂端噴出，涂布到對象位置。隨后，在140～160℃溫度下加熱20分鐘，膏狀合成橡膠會發泡，體積膨脹至原來的11倍。凝固后就會變成防音材料。
涂布的對象位置為車柱（A～C柱）內部等。由于這些部位的截面為箱狀（中空），因此車輛行駛時會因風灌入而產生風切音。對此，可將防音發泡劑填入車柱內部，通過切斷氣流來減小風切音。此外，為了防止汽車產生路面噪聲、輪胎噪聲以及石子飛濺的聲音，盛勢達還考慮將這種發泡劑應用于輪罩拱（Wheel Arch)）及地板下方等。其隔音效果為30dB左右。
為了防止涂布于對象位置的合成橡膠滴落，該公司還改進了粘度。因此，還可涂布在垂直或斜面位置。
減小驅動馬達的振動
盡管驅動馬達的尺寸已經小得無法與發動機相比，但仍會產生噪聲及振動。日立汽車系統（總部：東京）便著眼于此類噪聲源與振動源之一——旋轉中的轉矩變動幅度即轉矩脈動（Torque Ripple），開發出了可減小轉矩脈動的馬達。在保持基本轉矩特性的同時，進一步提高了靜音性。
此次開發的是將永久磁鐵嵌入轉子內部的IPM（內嵌磁鐵型）馬達。使用了磁力較強的燒結釹鐵硼磁鐵。為減小轉矩脈動所做的改進施加于名為“脈動減小轉子構造”的轉子構造之上（圖5）。改進方法十分簡單，只是在轉子外周對轉子磁極每隔1極加工了小溝槽。
 |

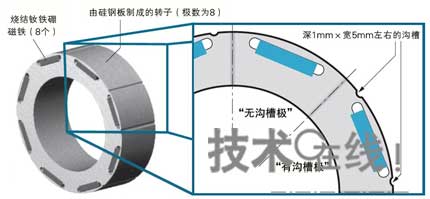

| 圖5：可減小轉矩脈動的馬達（日立汽車系統） 該圖表示轉子構造“脈動減小轉子構造”。轉子磁極每隔1極設置小溝槽后，“無溝槽極”和“有溝槽極”產生的轉矩脈動波形便接近于反相位，二者合成之后會接近于零。 |
轉子為8極，轉子上插入了8個這種磁鐵。如果第1極沒有溝槽，則第3、5、7極也沒有溝槽，而在第2、4、6、8極設有溝槽。具體而言，就是在轉子外周上正好相當于磁鐵兩端附近之處，加工深1mm×寬5mm左右的小溝槽。因此，各個“有溝槽極”上分別設有兩個溝槽。
磁通量會從纏有繞線的定子端流向轉子端。在“無溝槽極”上，磁通量經由缺口（空隙）從定子齒（突極）徑直流入轉子端。但有溝槽極因溝槽占有空間，除了缺口之外，定子和轉子的縫隙會變得更大。因此，在設有溝槽的位置，阻礙磁通量流動的“阻力”會變大，來自于定子齒的磁通量會避開溝槽流向轉子端。
隨著這種磁通量的變化，無溝槽極上產生的轉矩脈動波形與有溝槽極產生的轉矩脈動波形近乎于反相位。因此，由其合成的轉矩脈動波形的振幅就會接近于零。也就是說，能夠減小轉矩脈動。
與未經過減小轉矩脈動的斜槽處理＊1的轉子（插入一體型磁鐵的轉子）構成的馬達相比，采用新型轉子的馬達可減小轉矩脈動約60％。
＊1 斜槽處理是指將磁鐵沿著軸（長度）方向進行分割，按其長度沿著軸方向?qū)⑥D(zhuǎn)子分塊，然后在設置旋轉角的同時將多個轉子塊層疊起來使轉子成型。由于通過拉緊轉子（塊）來形成旋轉力的磁鐵轉矩和磁阻轉矩很難隨著旋轉角的變化而變動，因此可將轉矩脈動減小至與采用新型轉子的馬達相當?shù)乃?。不過，采用這種方法會使磁鐵加工工時與轉子的組裝工時增加，因而造成成本上漲。另外，還存在會導致馬達輸出功率降低百分之幾的課題。利用薄壁鑄造方法提高散熱性
電動汽車配備有驅動用充電電池、馬達、逆變器及充電器等需要通過大電流的高壓部件，雖然發熱問題不如發動機車嚴重，但仍存在散熱問題。因?yàn)楦唠妷侯惒考a(chǎn)生的熱量在內部蓄積而導致高溫時，會造成磁鐵及電子部件性能劣化，導致無法發揮功能的危險。因此，必須采取切實的散熱措施。
從事試制及小批量部件生產業務的日本INATEC（總部：愛知縣幡豆町）開發出了裝有薄壁散熱片的散熱器試制品（圖6）。目標是試制出安裝在高電壓類部件上的散熱部件。雖然該試制品采用的是砂型鑄造法，但散熱片的壁厚在最薄膜處僅為1.5mm，從而提高了散熱性。
 |

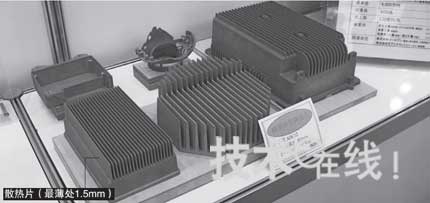

| 圖6：利用薄型散熱片提高散熱性的散熱器試制品（INATEC） 采用砂型鑄造法對薄壁散熱片進行成型。散熱片的最薄部分為1.5mm（左側近處）。散熱片高80mm。 |
材料采用壓鑄用鋁合金ADC12。雖然鑄造時通常使用AC4B等，但在利用砂型鑄造法進行試制后，客戶大多會在量產時改用鋁壓鑄法。因此，有越來越多的客戶“希望試制品也使用與量產時相同的材料”，所以INATEC試制的散熱器也使用了ADC12。
此次憑借澆注口設置部位及木模制作的技術經驗，實現了精密成型。據該公司介紹，現行的砂型鑄造法只能將壁厚減薄至4～5mm。而該公司的砂型鑄造技術則可對壁厚1.5mm×高80mm的散熱片進行成型。
此次試制的砂型鑄造散熱器的熱傳導率為150W/（m·K）左右。一般認為熱傳導率取決于材料。但該公司調查之后發現，制造方法不同，熱傳導率也會發生變化。這是因?yàn)樵摴臼褂门c試制品相同的ADC12制造了鋁壓鑄散熱器，發現其熱傳導率為90W/（m·K）以上。因此該公司認識到，即使采用相同的材料，砂型鑄造品的散熱性能也會優于壓鑄品＊2。
＊2 考慮到這一點，INATEC在試制產品時使用砂型鑄造品進行了評測，并提醒客戶：如果量產時改為鋁壓鑄品的話，量產品的熱傳導率會與試制品不同。
如果散熱片通過薄壁成型使散熱性得到提高的話，還可為輕量化做出貢獻。此外，由于形狀靈活性較高，因此還可對限定于有限空間內的緊湊且復雜的形狀進行成型。如果利用該精密鑄造技術對以往通過接合多個部件來制造的部件進行一體成型的話，“還有望使成本得到降低”（該公司解說員）。
展出“已實際裝配”的部件和材料
部件及材料廠商都在瞄準不久以后或?qū)⒌絹淼碾妱?dòng)汽車時代推進技術開發，不過此次展會還出現了已在實用化方面取得業績的部件及材料。其中之一便是日本藤倉開發的線束“FMVC-MarkⅠ”（圖7）。該產品已被富士重工業2009年上市的電動汽車“斯巴魯Plugin Stella”采用?？捎米鬟B接電池與逆變器、連接逆變器與馬達的導線，以及用于管理電流分支的接線盒內的導線等。
電動汽車用線束所要求的性能首先是大電流耐性。必須使其在常溫環境下每20mm2截面積有150A的電流、100℃環境下有65A的電流通過銅線時不會出現問題。要求的另一性能是能夠耐受直流600V的高電壓。
線束由內到外采用以下構造。首先，用高耐熱型聚烯烴類樹脂（絕緣體）包覆為使其具備耐腐蝕性（防止氧化）而施以鍍錫處理的銅線。然后，再利用將鍍錫處理后的銅線結成圓筒狀的包線管包住絕緣體的外周。最后，用高耐熱型聚氯乙烯（PVC）包覆包線管的外周，這樣線束就制成了。
要達到電動汽車用線束的性能要求，首先要提高耐熱性。前面提到的包覆材料采用高耐熱型樹脂的原因就在于此。另外，還減少了接點的發熱量。采用將通常只用一個的板狀端子設置成多個，使其變成多接點的“多觸點（Multi Contact）”方式。由此，減小了電阻，從而抑制了焦耳熱的產生。另一個是電磁干擾對策，此次利用前面提到的包線管解決了這一問題。
斯巴魯Plugin Stella為小規模生產，產量不到200輛，因此目前還很難說藤倉從電動汽車用線束業務中獲得了足夠的收益。不過，據該公司介紹，這種線束還能用于混合動力車，因此今后還會面向混合動力車銷售。
通過沿用現有部件減少開發費用
日本富士機械（總部：前橋市）展出了同樣在斯巴魯Plugin Stella上得以實用化的驅動馬達用減速機〔圖8（a）〕。該產品屬于兩檔減速型，減速比為1/7。重量不到20kg，最大輪軸轉矩為1190N·m。
 |

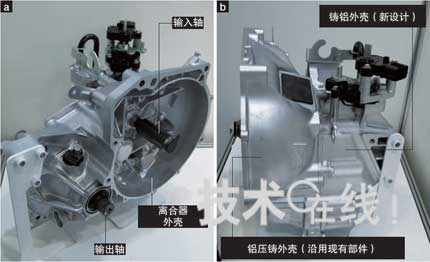

| 圖8：驅動用馬達減速機（富士機械） 已配備于斯巴魯Plugin Stella。屬于兩檔減速型，輸入軸與馬達軸連接。內部有中間軸（照片上看不到），輸出軸與車輪端相連。鋁壓鑄離合器殼體沿用了現有部件。殼體蓋為新制造，由模具費用比鋁壓鑄品低的鋁鑄造品制成。 |
該減速機的特點是盡量降低了開發費用。首先，沿用了該公司為發動機車生產的5速手動變速箱（MT）的部件——鋁壓鑄離合器殼體〔圖8（b）〕。將本來用于收納離合器從動盤（Clutch Plate）的殼體用作了以驅動用馬達來代替該從動盤時使用的安裝部件。據該公司介紹，如果制造專用殼體的話，還可進一步縮小直徑并減小厚度。不過，新制作壓鑄用模具“需要花費1000萬日元”（該公司解說員），因此該公司決定有效利用現有部件。
安裝在離合器殼體背面的鋁合金殼體蓋采用了新設計。因發動機車使用的現有部件無法容納于電動汽車的安裝空間內，而且需要減輕重量，因此必須重新制造。不過，為了減少模具費用，將其制造成了鋁鑄造品而不是鋁壓鑄品。這是因?yàn)?ldquo;鋁鑄造用模具的價格比鋁壓鑄用模具便宜一位數”（該公司解說員）。
