基于光載無線通信技術的智能充電站無線解決方案
光載無線交換機將以上信息后通過電力光纖網絡傳送到電力管理計費中心，實現實時的信息傳遞。同樣，從電網管理計費中心到最末端的充電樁也實現了實時的信息傳遞。
電動車智能充電站基本結構包含側快速充電機、儲能蓄電池、再生蓄電池檢修機、計費控制系統、線纜配電系、機房等組成。
針對電動車智能充電站的充電樁分散、且單個充電樁的數據量小的特點，同時為了實現電動車智能充電站的高速無線覆蓋，既能滿足充電樁的數據傳輸需要，又能提供高速寬帶接入，系統采用兩級無線數據傳輸方案如下圖所示：
(1)局部區域的充電樁通過400MHz頻率的低速無線數據傳輸方式，將充電樁的數據匯聚到中間節點(簡稱匯聚節點，匯聚節點為其中的一個充電樁)，匯聚節點內置WiFi中間件，完成匯聚數據到WiFi無線網絡數據的轉換。
(2)采用光載無線技術，通過光纖，將WiFi無線射頻信號遠距離分布到遠端節點，匯聚節點通過遠端節點接入WiFi無線網絡，匯聚節點通過WiFi無線網絡將充電樁的數據上傳到控制中心，實現充電樁數據的遠程無線采集。
同時遠端節點還可以提供電動車智能充電站的高速無線網絡信號的無線覆蓋，提供其他設備的無線接入，滿足充電站的多種應用需求，也方便電動車智能充電站的擴展和升級。

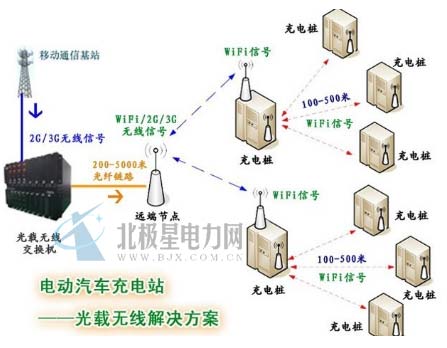

基于光載無線技術的充電站具體實施方案如下圖所示：
