中國儲能網訊：近年來，火儲調頻已成為儲能產業中率先實現商業化的領域之一。與此同時，為保障電網經濟安全運行和促進新能源消納，全國多個省份均出臺了相關文件要求新能源場站具有調頻的能力。
火儲調頻有哪些具體考核指標？面臨的關鍵技術挑戰是什么？是否能夠給新能源電站的調頻帶來一些借鑒？戳本文了解！
K值是衡量火儲調頻效果的關鍵指標
火電廠加裝儲能的調頻效果，主要由機組綜合性能指標K值來體現，K值越高，說明AGC調頻效果越好，補償收益也越好。
而K值，主要受三個關鍵因素影響——響應速度K1、調節速率K2、調節精度K3。

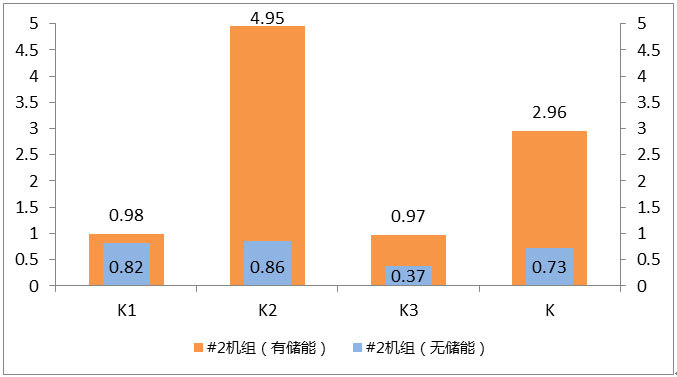

下圖是廣東某實際電站安裝儲能前后的調頻數據對比：
備注：K1、K3上限為1，K2上限為5
由圖可以看出，火電機組加裝儲能后，可以縮短機組響應時間，提高調節速率及調節精度，調頻綜合性能指標K值提升明顯。
所以，火電+儲能系統聯合調頻是最有效的方式之一，對構建堅強型智能電網并改善電網對可再生能源的接納能力具有重要意義。
火儲調頻系統主要要求
火儲調頻系統接線示意圖
沒有金剛鉆不攬瓷器活。由于儲能系統安裝在火電廠內，同時為了獲取更高的AGC收益，因此儲能系統在容量設計、安全性、可靠性、高調節性能指標等關鍵技術方面提出了更高的要求：
01、合理容量配置，系統經濟性最優
火儲調頻項目，通常按照機組額定出力的3%、電池容量按照0.5h配置。但在實際項目中，這樣的配置會出現以下問題：
調節需求多、機組性能存在差異會導致K值無法大幅提升；0.5h的電池容量，儲能日等效循環次數多，會縮短電池使用壽命。
所以，在初始投資和收益的平衡下，儲能系統采用1h配置將是今后的容量?jī)?yōu)化方向。
廣東恒益電廠20MW/10MWh儲能AGC調頻項目
以廣東佛山恒益60萬（600MW）機組為例，陽光電源突破傳統60萬機組的發電廠配備3%（18MW）儲能系統的設計慣性，采用了最優化容量——20MW的儲能系統。
經過后期試運行和正式投運，火儲的綜合調頻性能指標K值提升了3.4倍，帶來了更高收益。
02、安全要求高
儲能系統安全，系統集成商需要重點對直流側和交流涉網的安全進行全面管理。目前，陽光電源在設計火儲調頻項目時，主要采用：
直流側：采用四級電池管理、多級熔斷、快速聯動等保護機制
交流側：按照綜合保護+縱聯差動+線路光差等設置多重保護
一句話總結就是：儲能系統投切運行或出現故障的情況下，仍能保證機組安全可靠運行。
03、K值直接影響收益
由于機組調節性能和出力特性不斷變換，電網AGC大指令隨季節與日期變化，所以火儲系統的EMS控制策略需要具備自適應和自調整的功能，才能將K值提高發揮到極致，實現收益最大化。
04、電網支撐技術
儲能系統具備高低穿功能，同時還能實現一次、二次調頻和快速功率控制等多種運行模式，快速響應電網調度，支撐電網能力更強。
如今，儲能參與調頻已成為最優質調頻資源，并在全球主要電力市場實現了規?；瘧?yīng)用。隨著新能源滲透率提升，未來儲能參與新能源的調頻也必將成為電力調頻的主要手段之一，火儲調頻的發展，對新能源配置儲能無疑起到了積極的示范作用。
