中國儲能網訊：儲能作為輔助煤電機組優化調節性能手段之一，憑借其快速精確的響應能力和靈活的布置方式，用儲能系統輔助煤電機組優化調節性能，既能提高現貨市場環境下電廠調頻輔助服務能力及經濟收益，也能緩解電網的調頻壓力，提高電網的安全穩定。因此，在政策環境及需求的驅動下，“電廠+儲能”聯合調頻模式也在2019年迎來了爆發式增長。
在2019年，智光儲能在市場、技術開發等各方面都取得了較好的成果，簽訂且建設了多個火電調頻、用戶側項目，在業內較為關心的系統安全性、入網標準規范、技術特點等方面我們采訪了智光儲能相關負責人為我們答疑解惑。
問：智光級聯型系統為什么不用變壓器可以直接輸出幾千伏的電壓？電池安全嗎？
智光儲能：智光級聯型儲能系統由多個結構一致的儲能單元組成；每個儲能單元的直流側有200多節電池串聯，直流母線電壓在700V左右，交流電壓400V左右；這些儲能單元的交流側串聯升高交流電壓，但是其直流側互相獨立，直流電壓低，對電池的要求低，電池安全有保障。理論上，電池系統直流電壓保持700V左右，僅增加儲能單元串聯數量，即可無變壓器輸出幾千甚至幾萬伏的交流電壓，同時提高儲能系統單機容量。
與傳統儲能方案相比，級聯型儲能方案的直流通道數大幅增加，總電量相同情況下，級聯型系統每個通道內的電量大幅降低，電池?cái)?shù)量大幅減少，可消除電池并聯，對電池一致性的糾偏能力更強，電池系統安全性更高。

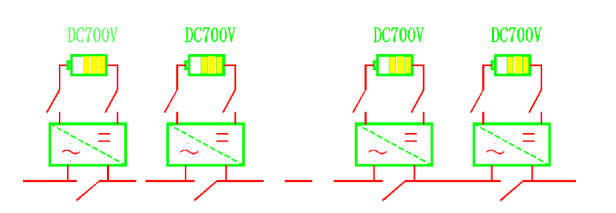

圖1：級聯型儲能系統一次回路示意圖
智光級聯型變流技術在高壓變頻器、高壓SVG等高壓電力電子技術領域應用20余年，其技術可靠性已在火力發電、冶金、建材、石油、化工、光伏、風電等多個行業得到長期驗證。將該技術移植到儲能領域，有大量成熟設計經驗可借鑒，可以保證低壓元件在系統內的電氣安全性。
問：智光級聯型系統單機容量大，發生單點故障時切除的容量是不是很大？輸出電壓和功率會不會下降？
智光儲能：通過增加儲能單元串聯數量，可提高級聯型系統的輸出電壓范圍，實現冗余設計。當系統發生單點故障時，閉合故障儲能單元的交流旁路開關，即可切除故障節點，同時通過軟件提升其余儲能單元輸出電壓，即可不降低輸出電壓和功率運行至允許停機檢修為止。
問：智光級聯型系統接入電網有標準規范嗎？
智光儲能：智光和多家單位正在聯合起草高壓級聯型儲能相關規范。目前，級聯型儲能系統接入電網設計方案可參照高壓SVG相應標準，二者的交流回路基本一致。
問：智光級聯型系統有哪些技術特點？
智光儲能：級聯型系統主要有以下技術特點：
1、 按高壓交流側輸出電量/電池安裝容量計算，電池安裝容量利用率長期可達90%以上，提升電池運行效益10%；
2、 無變壓器直接輸出6～35kV，長期循環效率高達90%以上，降低系統運行成本；
3、 響應速度快，充放電轉換時間＜5ms，系統調節性能好；
4、 單機功率可達10MW，單機電量可達10MWh，儲能站調度系統更簡潔，可調度性更強，調度響應速度更快；
5、 并離網無縫切換，滿足特殊應用場合負荷在不同母線間平穩過渡需求和黑啟動應用需求；
6、 支持多系統直接并聯擴容，百M(fèi)W級儲能電站建設難度更低，高壓設備投資更少；
7、 按高壓交流側輸出電量/電池安裝容量計算，電池安裝容量利用率長期可達90%以上，提升電池運行效益10%。

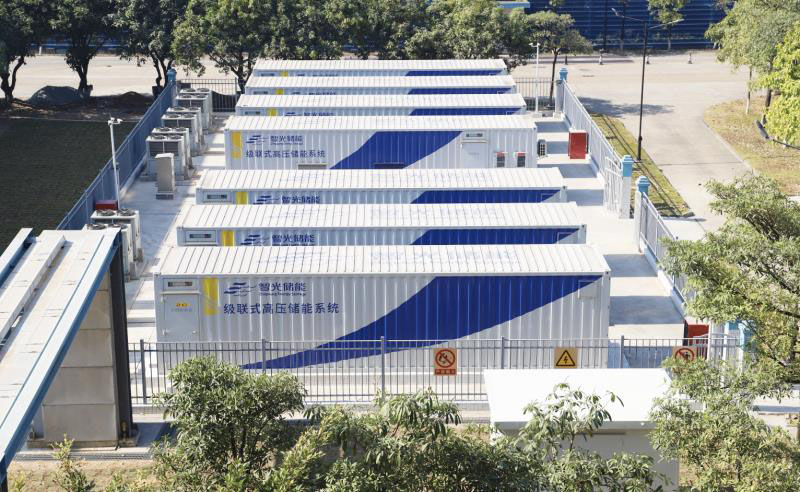

在智光儲能建設與投運的多個項目當中，五沙熱電建設儲能輔助調頻項目已于2019年12月15日開始商業運行，商運時間已超過一個季度，具體運行效果如何，我們也采訪了五沙電廠相關負責人。
問：為什么選擇智光儲能？
五沙電廠：智光級聯型儲能系統，無變壓器、系統簡潔，方便維護，運行穩定，轉換效率高。對電廠來說，首先是要設備穩定可靠，智光儲能穩定可靠的運行，可以改善電廠的調頻性能、優化機組調速系統的工作特性、避免了負荷頻繁波動對鍋爐運行的影響、提高了機組運行的安全性。然后是考慮經濟方面的：一是智光級聯高壓儲能性能優秀、運行穩定，可以在輔助調頻服務市場里分享到更大的蛋糕；二是無變壓器，轉換效率高，比其它方式成本低，長年運行，收益更為可觀。
問：智光儲能的表現如何？
五沙電廠：本項目的建設，一方面提高了整體的 AGC 綜合性能指標，成倍地增加了 AGC 輔助服務的補償額，另一方面也降低了機組頻繁動作造成的不良損耗。對于電網而言，智光級聯型儲能系統響應調頻速度快，控制精度高，響應特性遠優于火力發電機組，有利于增強電網的穩定性。此外不會給機組和其他設備帶來負面影響，并且還可以根據機組運行要求隨時切出儲能系統，不會造成額外影響。此外該系統自動化程度很高，運行不需要人工干預，不增加運行管理難度。系統運行穩定、安全可靠，設備可用率達 98%以上。
問：項目對電廠有什么意義？
五沙電廠：本項目大幅度提高了機組調頻性能指標K值，在市場競價中占據先發優勢。還給電廠機組帶來很多的間接效益，如有效降低機組因頻繁出力導致的煤耗增加、機組磨損增加等，降低了機組的用煤成本以及設備檢修成本；彌補機組出力與電網指令的偏差，減少發電計劃考核費；保障機組長期運行與ACE模式，降低機組調峰壓力。
隨著儲能系統的飛速發展，世界范圍內儲能調頻項目已初具規模，今后隨著更高比例可再生能源接入，儲能調頻項目需求會更高，儲能市場也將迎來更大發展空間。智光儲能作為級聯型高壓儲能系統集成方案的研發者和踐行者，致力于為能源系統提供更加安全、高效、經濟的儲能系統解決方案和產品服務！
