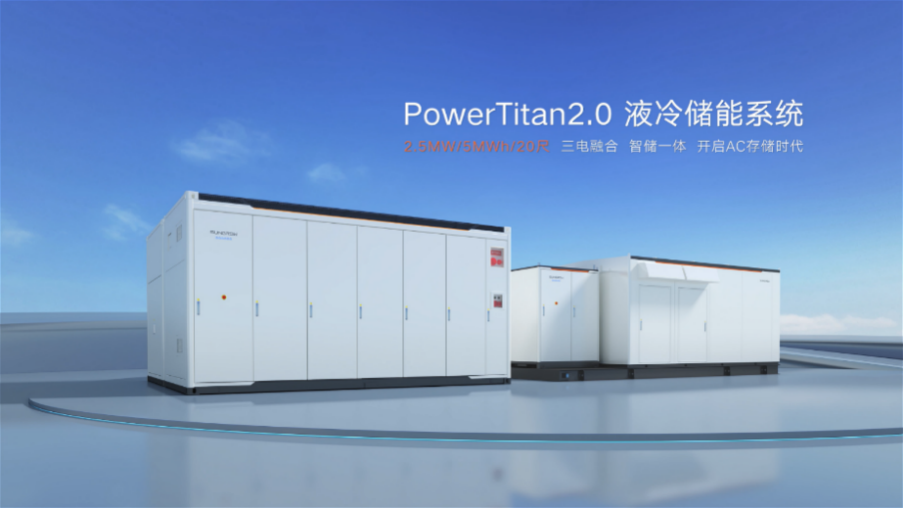

中國儲能網訊：2023年以來，314 Ah大電芯蔚然成風，與之匹配的20尺 5MWh儲能系統成為各大企業爭相布局的前沿陣地。不過，雖同為20尺 5MWh，同樣為了達到“高效、降本”目的，不同企業的集成設計方案卻各有千秋。陽光電源獨辟蹊徑，推出“交直流一體”式設計的PowerTitan2.0，將5MWh的電池、2.5MW的PCS一體融入20尺柜中，開創AC存儲時代。相較于 “PCS獨柜外置”， 陽光電源的“AC存儲”更像是新潮“異類”，它究竟是為追求差異化的劍走偏鋒，還是開創新時代的革命序章？
打破交直流界限，對儲能來說意味著什么？
在傳統儲能系統中，電池直流艙與PCS交流艙是相互獨立的，電池單元與PCS設備到項目場地后再進行并網測試。這種方案尤其考驗集成商的能力，既要考量電池與PCS等零部件的匹配性、以保證系統達到設計性能，還要有豐富嫻熟的經驗、以達到并網標準；在追求儲能的進一步降本時，儲能系統集成方案也需要新的突破。
陽光電源打破了“分域而治”的“刻板模式”、創造了交直流一體方案，通過將以電池單元為核心的直流系統與以PCS為核心的交流系統在結構和應用上實現一體融合，不僅打造了更優更簡的結構，更讓整個儲能系統的性能、效率、安全均得到顛覆性提升。
在性能上，交直流一體方案可實現電池的簇級管理，解決了電池不一致性的短板效應、減少了轉化層級，同時提高了能量轉換效率，而且故障損失減少92%。從儲能系統全生命周期來看，交直流一體方案可將放電量提升8%；與傳統DCDC+集中式PCS兩級轉化相比，交直流一體方案減少了轉化層級，使系統循環效率RTE提升2%。
當前，全球新型儲能市場火熱推進中，項目交付周期其實非常緊張，而在電力儲能應用中，復雜的電力電子設備構造又不容絲毫差錯。陽光電源的交直流一體柜可以在工廠內完成裝配，免去現場PCS安裝、直流接線、通訊測試、充放電測試四大環節，做到到站即并網、節約工期，大幅提升項目施工效率。而且，這樣高度集成的一體化設計，可節省約29%的PCS、本地控制器等設備占地空間，百兆瓦時僅需2000㎡，這既降低了用地成本，其實也給儲能項目設計規劃提供了更多可發揮空間。
更重要的是，在交直流一體化的儲能系統中，電池與PCS間采用標準化短線纜連接，并內置于全液冷散熱“空調房”，大大降低拉弧風險，且無需直流防雷，大大提高了儲能系統的安全性。
交直流一體的“AC存儲”有多難？
根據標普的一份報告：“目前，全球僅有陽光電源、特斯拉、rimac三家能提供真正的AC block方案。”
儲能系統集成，猶如一臺復雜而精密的手術，儲能的交直流一體，并不是物理結構上的簡單拆解與重組。若要在標準20尺柜內，高效融合電池單元、PCS以及熱管理系統、消防系統，考驗的不僅是企業對各零部件的專業技術儲備，同時也考驗企業在儲能集成和項目經驗的積累。
陽光電源光儲集團副總裁、儲能事業部總裁徐清清表示，陽光電源秉持“三電融合 智儲一體”的設計理念，依托儲能系統的PACK/BMS/PCS/EMS全棧自研能力，實現基于底層邏輯的設計開發及全局性的系統架構搭建，選型導入314Ah大容量電芯，并對電池模組、PACK、PCS等進行結構與性能創新升級。
在電池和PACK層面，陽光電源創新采用雙列大模組設計，與傳統的四列式設計相比，進一步減少了模組間隙，縮短了PACK寬度。與此同時采用專利模組級密封設計，進一步減少傳統PACK級密封設計帶來的邊角空間浪費。這兩大創新，使每個PACK寬度縮短40mm，令電池單元整體布局更緊湊，從而提升整體的能量密度，實現空間集約高效利用。

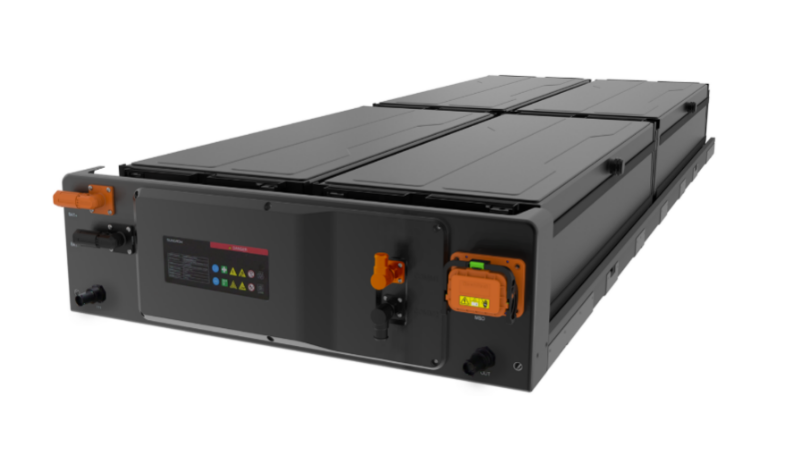

模組級密封設計
與此同時，陽光電源將傳統儲能系統外置的大PCS化整為零，分解成12個尺寸規格與電池PACK相統一的小型標準化PCS，每2個PCS為一組嵌入儲能柜底部、與2組電池簇形成一個陣列，充分利用柜內空間、實現合理化布局。
小型標準化PCS嵌入儲能柜底部
緊湊的布局，其實某種意義上增大了系統散熱難度，而溫度升高就會導致儲能系統的能效降低，繼而成為循環壽命和可用電量“刺客”。為有效解決這一問題，陽光電源在PowerTitan2.0采用液冷PACK+液冷PCS的“全液冷”散熱設計，為每個PACK和PCS均配置均衡散熱流道。徐清清介紹稱：“我們采用分體式散熱設計，將散熱系統拆解一分為二，空冷器置于儲能柜頂部，充分利用儲能柜頂部的冗余空間，進一步提升了柜體空間利用率?！?
當前，正是新型儲能的裝機急速爆發期，也是技術迭代爆發期。在滿足應用需求前提下，如何平衡成本、性能與安全三大要素，是擺在儲能系統集成商面前的難題。陽光電源在此方面一直敢為人先，全新推出的“AC存儲”正是扎扎實實的一次技術革新，為行業帶來了全新的發展方向。不過這并不是陽光電源第一次“獨樹一幟”。作為行業龍頭，陽光電源始終致力于以創新引領儲能行業發展，曾在業內率先推出了1500V系統、AI液冷散熱、干細胞電網技術等。這些顛覆性技術創新，在提升陽光電源自身產品競爭力的同時，驅動著產業革新與發展，刺激著新商業模式的形成。
