中國儲能網訊：如果說熱管理的1.0版本是風冷，2.0版本是當下的主流路線冷板式液冷，那么被稱為下一代3.0版本的浸沒式液冷或許已在悄然間向我們走來。
全球儲能市場的激烈角逐仍在繼續。
隨著用戶側儲能領域的日漸火爆和市場多元化需求的不斷提升，包括熱管理、消防在內的核心技術和關鍵零部件的創新迭代愈發成為角力的焦點。
就整個儲能系統而言，存在電池易受熱影響和溫度分布不均勻的問題，這會極大影響電池的工作效率，甚至存在熱失控的風險，特別是當下電芯從280Ah向300Ah+加速邁進和儲能系統集成功率密度不斷提升，更加劇了這一問題。
如此背景下，熱管理系統對儲能系統集成全生命周期所起到的安全性與可靠性作用愈加凸顯。
目前，儲能系統內的電池?zé)峁芾砑夹g(shù)主要涉及風冷和冷板式液冷兩種，其中冷板式液冷的滲透率正逐年攀升，有數據顯示2023年其市場滲透率約為25%，較2021年的12%實現大幅增長。而浸沒式液冷真正進入儲能應用，細究來看不過這一兩年。

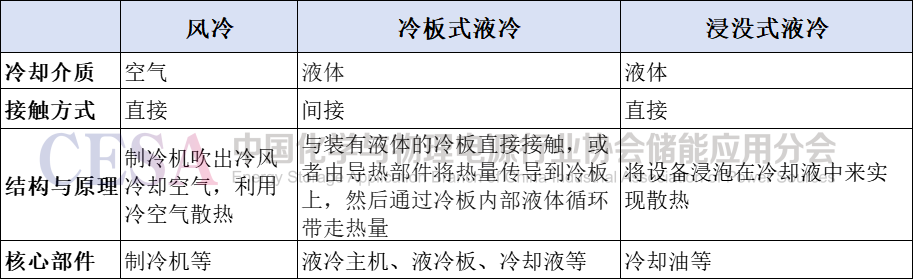

幾種熱管理方式，在冷卻介質、接觸方式、結構原理等方面存在明顯不同。
在中國儲能網近期的走訪中，已有企業明確表示，浸沒式液冷將成為繼風冷、冷板式液冷之后的新一代熱管理技術，并將在儲能領域獲得更大的發展空間。
熱管理的“蝶變”史
熱管理系統的發展軌跡，至今主要有三段歷程。從1.0到2.0的進階，主要盤桓于2021年前后。
2021年以前，風冷作為1.0版本“打遍天下無敵手”，所謂“風冷”，顧名思義是通過空調吹出冷風，加之通道的特殊設計，采取先冷卻空氣，進而冷卻電池的方式，具有系統簡單、制造成本低、便于安裝等特點，但散熱效果較差，普遍適用于通信基站等電池能量密度較低、充放電速度慢的場景。
2021年起，以液體作為換熱媒介的2.0液冷路線“橫空出世”，彼時液冷主要指冷板式液冷，也就是通過冷水機產生冷卻水，再通過液冷板直接冷卻電池，具有載熱量大、換熱效率高等特點，適用于電池包能量密度高、充放電速度快、環境溫度變化大場景。
也正因如此，隨著儲能大功率趨勢愈演愈烈，液冷的未來應用空間更具想象力。
然而上述兩種熱管理方式，對于電池的均溫性能都無法實現最佳保障。有行業人士對中國儲能網記者表示，風冷是通過吹風降溫，易造成電芯外冷內熱；冷板式液冷是將電芯放置于液冷板上，而電芯的發熱部位源于頂部的極耳，因此無法對極耳進行直接降溫，易造成電芯下冷上熱的情況。
技術的迭代永不停歇。進入熱管理發展的第三程，風冷、液冷并存，而3.0浸沒式液冷已經向儲能伸出了“橄欖枝”。
同樣是液冷，但浸沒式液冷是將電芯整個浸沒至絕緣、化學惰性的冷卻液里，使電芯與空氣、水分完全隔離開來，有說法稱其為“電芯泡冷水澡”，由此徹底解決了電池在過充過放等情況下的熱失控問題，實現兩度以內的溫差，使均溫性能達到極致，同時提高了容量、壽命、衰減等性能指標。
目前，浸沒式液冷系統根據換熱機理和冷卻液的不同，可分為多種類型。
根據不同的換熱機理，浸沒式液冷系統可分為單相和兩相兩種路線。前者是通過外部散熱器循環散熱的冷卻液始終保持液態；后者則是隨著電池表面溫度升高，冷卻液發生相變并依靠液體沸騰快速帶走熱量。
而根據冷卻液的不同，浸沒式液冷儲能系統主要又可分為水基、油基、氟基三種。
市場導向刺激多方參與
2023年3月，全球首個浸沒式液冷儲能電站——南方電網梅州寶湖70MW/140MWh儲能電站在廣東省梅州市五華縣正式投運，如春雷乍響般，自此浸沒式液冷這一前沿技術快速步入行業視野。
據悉，該項目選取了風冷和浸沒式液冷兩種技術路線，其中30MWh采用浸沒式液冷技術，每個電池艙5.2MWh，配置14個電池簇，每個電池簇由16個電池模塊串聯，每個電池模塊由26個電池單體串聯組成，全部電芯浸沒在冷卻液內，實現了直接、快速、充分冷卻降溫，確保了電池在最佳溫度范圍內運行，有效延長電池的使用壽命，整體提升儲能電站的安全性能。
作為浸沒式液冷方案在儲能領域的首次應用，該項目的落地，為浸沒式液冷在儲能市場中打開了一扇門，也讓業界看到了這種技術路線的“前景”。
南方電網公司領軍級技術專家、南網儲能科技公司董事長汪志強曾表示，“浸沒式液冷電池儲能系統的成功研制，實現了電化學儲能安全技術的迭代升級，電池散熱效率較傳統方式提升了50％，將為行業發展帶來前所未有的推動力。”
據中國儲能網不完全統計，至今不到2年的時間內，我國已涌現出多家布局浸沒式液冷儲能產品的企業，且成果頗豐。
大規模發展應用遇阻
浸沒式液冷的誕生和應用，可謂是儲能系統在安全和穩定性能上實現進階的“一劑良藥”，此前，已有多家企業對于“全浸沒式液冷儲能的應用進展比預想得要快很多，或?qū)⒊蔀橐环N未來趨勢”的說法給予了肯定。但時至今日，其規?；l(fā)展的腳步卻遲遲未能邁出，究其原因，源自多個方面。
首先，與浸沒式液冷本身的技術特點分不開。相較于風冷和冷板式液冷，浸沒式液冷系統需要精確控制冷卻液的流動和分布，以確保均勻散熱，同時需要考量壓力平衡、泡沫控制等問題。這無疑拔高了技術門檻，對于設計者在流體動力學和熱傳遞領域理解的深入程度提出了更高要求。
其次，冷卻液等核心材料的選擇和漏液風險面臨挑戰。由于冷卻液需要與電池和其他電子組件兼容，且不引起腐蝕或其他化學變化，因此選擇合適的冷卻液和材料尤為關鍵；儲能系統運行常見于高溫或高壓環境，且電站所建之處往往相對偏遠，從安全、運維的角度出發，這對于浸沒式液冷系統的密封和耐壓設計要求頗為嚴苛。
安全性之外，經濟性是制約儲能行業快速發展的另一大因素。不得不說，成本問題的確是阻礙浸沒式液冷大跨步前行的重要因素。
目前風冷仍在熱管理市場中占據優勢的主要原因，即為成本低，在經濟性方面占有很大優勢，而今年以來，冷板式液冷的價格已經大幅下降，與風冷相差不大。
顯然，在儲能市場對價格尤為敏感的當下，浸沒式液冷相對較高的成本已成為掣肘。僅建設成本來看，浸沒式液冷較冷板式液冷每千瓦即高出約40%。
多技術路線共競
同樣值得關注的是，更多新穎的技術路線出現，正在為儲能熱管理貢獻新的思路和方向。
比如天合儲能、寧德時代開始在“無空調”儲能系統上做文章。
前者以高溫鋰電池電芯為核心，優化大型儲能的倉體結構，以此打造通風效果良好的全通暢系統，確保整個系統的安全、穩定運行；
后者發布的零輔源光儲融合解決方案，同樣采用無冷卻系統解決方案，通過自研光儲變流器，配合高溫電芯技術和自加熱技術，以削弱、擺脫對冷卻系統及其輔助電源的依賴。
有的系統集成商在嘗試采用“風冷+液冷”組合的方式，并且加強了智能化技術應用；還有的廠商直接摒棄了空調和液冷系統，溫控硬件只保留風扇，利用自然風進行降溫。
可見，今天的儲能市場仍處在技術百舸爭流的碰撞階段，對于產業鏈發展尚不成熟的浸沒式儲能而言，想要穩穩扛起熱管理3.0的進階大旗，確要面臨不小的挑戰。
現階段，作為一種創新性、未來向技術，浸沒式液冷正在接受廣泛論證。
對此，行業中已有積極的聲音傳來，盡管目前浸沒式液冷在儲能行業的應用并不常見，但其在數據中心應用的可靠性已經得到了真實而有效的驗證，特別是數據中心對于能耗和安全性均有著更高的要求。“隨著持續的技術發展和規?；瘧?yīng)用，假以時日，這一前沿技術的價值有望被儲能行業更大化接受?！?
