中國儲能網訊：我國首部儲能用鋰電池安全強制性國家標準《電能存儲系統用鋰蓄電池和電池組安全要求》（20214450-Q-339）正式下達，目前該標準經過多輪討論、征求意見和審查，已提交報批即將發布。
由于正式稿還未公開公布，我們從征求意見稿（以下簡稱“文件”）出發進行分析。
適用范圍：文件適用于風光配儲、家庭儲能、并/離網大容量儲能等電能存儲系統用鋰蓄電池和電池組（額定能量通常在100kWh以上）。重點內容提煉如下：
鋰蓄電池和電池組導致的危險包括：漏液、起火、爆炸、過熱及電擊。
文件主要從電池電安全、環境安全、電池組系統電安全3個方面進行規定，在特定外部刺激下電池/電池組系統需要做到不起火、不爆炸、不漏液。
電池電安全試驗：高溫外部短路、過充電、強制放電
電池充滿電后，達到57℃±4℃后放置30min，電池溫度下降值達到峰值溫升的80%或短接時間達到6h后，觀察1h，電池應不起火、不爆炸。
用制造商規定的最大充電電流充電，當充電至1.5倍的充電上限電壓后持續恒壓充電1h或總充電時間達到1.5h時，電池應不起火、不爆炸。
環境安全試驗：低氣壓、溫度循環、震動、加速度沖擊、重物沖擊、擠壓、針刺、熱濫用、跌落
電池按試驗要求充滿電后進行環境安全試驗，在一定低氣壓、溫度循環、震動、加速度沖擊下，電池需不起火、不爆炸、不漏液。
在重物沖擊、擠壓、針刺、熱濫用、跌落等一定情況下，電池需不起火、不爆炸。
電池組系統電安全試驗：過壓充電控制、欠壓放電控制、過流充電控制、短路保護、反向連接保護、過熱控制
用推薦最大充電電流充電，充電電壓設置為超過充電上限電壓的1.1倍，3次測試，數據采集/監視設備應在充電結束后保持1h。樣品在測試過程中能正常工作，BMU/BMS應在電池超過充電上限電壓前終止充電，電池組/系統不起火，不爆炸。
漏液：可見的液體電解質的漏出
起火：從電池、模塊、電池包或電池組系統發出的持續時間大于1s的火焰
爆炸：電池或電池組的外殼劇烈破裂并且固體組件拋射出來產生的失效現象
熱失控：由放熱反應引起的電池發生不可控溫升的現象
電池電安全
高溫外部短路/過充電/強制放電時
不起火、不爆炸
高溫外部短路
電池充滿電后，放置在57℃±4℃的環境中，待電池達到57℃±4℃后放置30min，然后用導線連接電池正負極端，并確保全部外部電阻不高于5mΩ。當a）電池溫度下降值達到峰值溫升的80%或b）短接時間達到6h后（有爭議時選較嚴者），觀察1h，電池應不起火、不爆炸。
過充電
將電池充滿電后，用制造商規定的最大充電電流充電。當充電至1.5倍的充電上限電壓后持續恒壓充電1h或總充電時間達到1.5h時，電池應不起火、不爆炸。
強制放電
將電池按照4.5.2規定的試驗方法放完電后，以1ItA的電流進行反向充電至負的充電上限電壓（－Uup），反向充電時間共計90min。

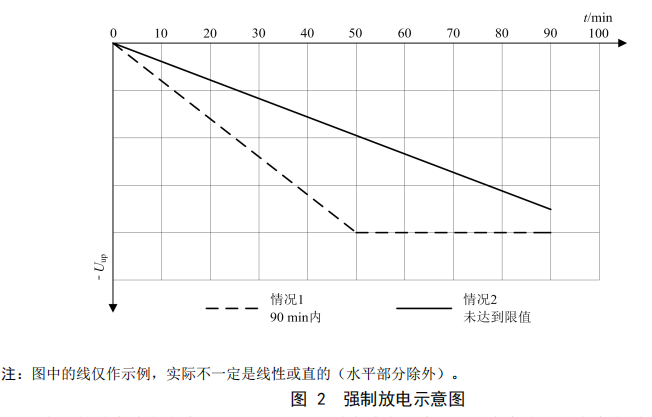

如果在反向充電90min內，電壓達到負的充電上限電壓（－Uup），應當通過減小電流保持該電壓繼續進行反向充電，反向充電共計90min后終止試驗，如圖2情況1所示。
如果在反向充電90min內，電壓未達到負的充電上限電壓（－Uup），則反向充電共計90min后終止試驗，如圖2情況2所示。電池應不起火、不爆炸。
電池環境安全
震動/加速度沖擊/擠壓/針刺/跌落時
不起火、不爆炸
電池按試驗要求充滿電后進行環境安全試驗，包括低氣壓、溫度循環、震動、加速度沖擊、重物沖擊、擠壓、針刺、熱濫用、跌落等，在規定條件下電池需不起火、不爆炸、不漏液。
低氣壓
將電池充滿電后，將電池放置于20℃±5℃的真空箱中，抽真空將箱內壓強降低至11.6kPa，并保持6h。電池應不起火、不爆炸、不漏液。
溫度循環
將電池充滿電后，將電池放置于20℃±5℃的可控溫的箱體中，重復以下兩個步驟，共循環10次，電池應不起火、不爆炸、不漏液。
a）將實驗箱溫度升為72℃±2℃，并保持6h，溫度轉換時間不大于30min；
b）然后將實驗箱溫度降為-40℃±2℃，并保持6h，溫度轉換時間不大于30min；
對于大型電池，暴露于極端試驗溫度的時間至少應為12h。
震動
將電池充滿電后，將樣品緊固在振動試驗臺上，進行正弦振動測試，每個方向進行12個循環，每個方向循環時間共計3h的振動。圓柱型電池按照其軸向和徑向兩個方向進行振動試驗，方型電池和軟包裝電池按照三個相互垂直的方向進行振動試驗。電池應不起火、不爆炸、不漏液。
加速度沖擊
電池充滿電后，固定在沖擊臺上，進行半正弦脈沖沖擊實驗，峰值加速度為150gn±25gn，脈沖持續時間為6ms±1ms。大型電池應經受峰值加速度50gn±8gn、脈沖持續時間11ms±2ms的半正波沖擊。電池每個方向進行三次加速度沖擊試驗，接著在反方向進行三次加速度沖擊試驗。電池應不起火、不爆炸、不漏液。
重物沖擊
將電池按規定充滿電，靜置10min，再按照規定的試驗方法放出額定容量的50%后，將電池置于平臺表面，將直徑為15.8mm+0.1mm的金屬棒橫置在電池幾何中心上表面，采用重量為9.1kg+0.1kg的重物從610 mm+25mm的高處自由落體狀態撞擊放有金屬棒的樣品表面，重物沖擊試驗中圓柱型電池和方型電池電池放置示意圖如圖4所示，軟包裝電池參考方型電池。并觀察6 h。電池應不起火、不爆炸。
擠壓
將電池按規定方法充滿電后，將電池置于兩個平面內，垂直于極板方向進行擠壓，兩平板間施加13.0kN±0.78kN的擠壓力，擠壓電池的速度為0.1mm/s。一旦壓力達到最大值或電池的電壓下降三分之一，即可停止擠壓試驗。試驗過程中電池應防止發生外部短路。擠壓平面板尺寸應能覆蓋樣品的被擠平面。試驗后觀察1h。電池應不起火、不爆炸。
針刺
將電池按規定的方法充滿電后，用8mm的耐高溫鋼針（如鎢鋼，針尖的圓錐角為45°）、以1mm/s的速度，從垂直于電池極板的方向貫穿，貫穿位置宜靠近所刺面的幾何中心，鋼針停留在電池中，觀察1h。電池應不起火、不爆炸。
熱濫用
將電池按規定的方法充滿電后，將電池放入試驗箱中。試驗箱試驗環境溫度以（5±2）℃/min的溫升速率進行升溫，當箱內溫度達到（130±2）℃后恒溫，并持續1h。電池應不起火、不爆炸。
跌落

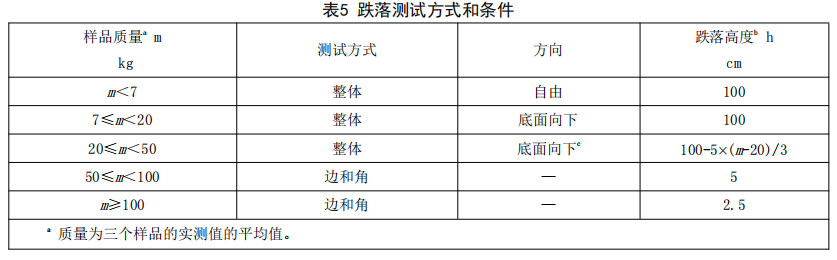

按下表方式進行跌落測試，試驗后觀察1h。樣品應不起火、不爆炸。
電池組/電池組系統電安全
過壓充電/欠壓放電/過流充電/過熱控制
不起火、不爆炸
電池組系統電安全試驗項目包括過壓充電控制、欠壓放電控制、過流充電控制、短路保護、反向連接保護、過熱控制。
過壓充電控制
將樣品按照規定的試驗方法放完電后，用推薦最大充電電流充電，充電電壓設置為超過充電上限電壓的1.1倍。充電至BMU/BMS終止充電。將樣品進行3次測試。
數據采集/監視設備應在充電結束后保持1h。試驗樣品的各項功能在測試過程中應能完全按照設計正常工作。BMU/BMS在電池超過充電上限電壓前終止充電，不起火，不爆炸。試驗過程中保護系統符合保護策略發生不可恢復性的斷路也可判定為合格。
欠壓放電控制
將樣品按規定的試驗方法充滿電后，以0.2ItA放電至額定容量的30%。然后以規定的最大放電電流進行放電。BMU/BMS在電池放電至放電截止電壓前終止放電。進行3次測試。
數據采集/監視設備應在放電結束后保持1h。試驗樣品的各項功能在測試過程中應能完全按照設計正常工作。BMU/BMS應采取動作切斷放電電流。不起火，不爆炸。
過流充電控制
將樣品按照規定的試驗方法放完電后，用超過最大充電電流20%的電流進行充電。將樣品進行3次測試。數據采集/監視設備應在充電結束后保持1h。試驗樣品的各項功能在測試過程中應能完全按照設計正常工作。BMU/BMS應發現過流充電并將充電電流控制在最大充電電流以下(包括切斷充放電回路）。不起火，不爆炸。
短路保護
將樣品按定的試驗方法充滿電。樣品放置在室溫下，直至樣品溫度穩定在25℃±5℃。短路樣品的正負極端子，外部短路電阻為（30mΩ±10mΩ）×模塊結構系數（電池串聯數/電池并聯數），或不大于5mΩ，取較高值。并確保全部外部電阻不高于100mΩ。試驗過程中監測電池溫度變化，當出現以下兩種情形之一時，試驗終止:
a）外殼溫度下降值達到峰值溫升的80%；
b）短接時間達到6h。
不破裂、不起火、不爆炸。當有爭議時，a）和b）選較嚴者。
反向連接保護
將樣品按規定的試驗方法充滿電后，以0.2ItA放電至由電池組系統制造商規定的運輸或維護的荷電狀態。如有可能，切斷BMS和電池組系統的主電源。反接電池組系統的中一個樣品，電池組系統中的其他樣品保持正確的極性。打開BMS和電池組系統的主電源。以制造商規定的條件對電池組系統進行充電，直至充滿或保護功能停止充電。電池組系統應放置1h。如果電池組系統可以進行放電，以制造商規定的最大放電電流進行放電，直至電池組系統終止放電。電池組系統應放置1h。如果電池組系統無法進行放電，則放置1h，而不進行放電。不破裂，不起火，不爆炸。
過熱控制
將樣品按規定的試驗方法放完電后，然后將樣品按照推薦的電流充電至額定容量的50%。使樣品的溫度上升至比最大工作溫度高5℃，在此高溫下繼續充電至BMS終止充電。數據采集/監視設備應在試驗結束后保持1 h（如BMS終止充電）。
BMU/BMS應發現過高溫度并終止充電。試驗樣品的各項功能在測試過程中應能完全按照設計正常工作。
