中國儲能網訊：近日，國標GB/T 36558-2023 《電力系統電化學儲能系統通用技術條件》（以下簡稱2023版）公開，將代替GB/T 36558-2018（以下簡稱2018版）于2024年7月1日實施。
2023版規定了電力系統電化學儲能系統工作和貯存環境條件、功率控制、運行適應性、能量轉換效率、故障穿越、一次調頻、慣量響應、黑啟動，電能質量等技術要求，以及鋰離子電池，液流電池、鉛酸/鉛炭電池、水電解制氫/燃料電池、電池管理系統、儲能變流器、監控系統，保護，計量、輔助系統等儲能設備的技術要求。要點提煉如下：
本次修改增加了運行適應性、一次調頻、慣量響應、黑啟動系統技術要求；更改了功率控制、能量轉換效率、故障穿越等系統技術要求。
電化學儲能系統應具備系統調峰、調頻、緊急功率支撐、電壓控制、跟蹤計劃曲線、平滑功率輸出、電壓暫降支撐、備用電源供電中的一種或多種應用功能。
電化學儲能系統工作環境溫度由0℃~40℃擴展為-20℃~50℃，貯存溫度-30℃~50℃，應用于海洋性氣候的系統需耐腐蝕。
鋰離子電池儲能系統能量轉換效率由不低于92%改為不低于83%；鉛炭電池儲能系統能量轉換效率由不低于86%改為不低于78%。
鈉離子電池儲能系統能量轉換效率宜不低于80%，水電解制氫/燃料電池儲能系統能量轉換效率宜不低于30%。
通過10kV及以上電壓等級接入電網的電化學儲能系統應具備一次調頻能力、慣量響應能力、AGC指令響應能力、AVC指令響應能力、緊急功率支撐的能力。
起草單位：中國電力科學研究院有限公司，國網浙江省電力有限公司電力科學研究院、國網江蘇省電力有限公司、國家電網有限公司、陽光電源、寧德時代、南都電源、大連融科、國網湖北省電力有限公司電力科學研究院、國網冀北張家口風光儲輸新能源有限公司、山東科技大學、江蘇為恒智能科技有限公司。
適用范圍擴展
不限制儲能系統容量及時長
2023版：標準適用于電力系統以鋰離子電池，液流電池、鉛酸/鉛炭電池，鈉離子電池，水電解制氫/燃料電池為儲能載體的電化學儲能系統的設計，制造、試驗﹑檢測、運行、維護和檢修。
2018版：標準規定了電力系統電化學儲能系統、儲能設備的技術要求。標準適用于電力系統以電化學儲能電池作為儲能載體，額定功率不小于100kW且儲能時間不少于15min的儲能系統。
工作環境溫度擴展為-20℃~50℃
應用于海洋性氣候的系統需耐腐蝕
電化學儲能系統應在以下環境條件貯存：
a）環境溫度：-30℃~50℃；對于含有液體的儲能設備，低溫貯存時，采取防止液體凝固的有效措施。
b）相對濕度：≤95%，無凝露。
c）貯存環境防止日曬雨淋，保持清潔、干燥，通風，遠離火源、熱源，腐蝕性介質及重物隱患。
電化學儲能系統應在以下環境條件中正常工作：
2023版：
a）環境溫度：-20℃～50℃。
b）相對濕度:≤90%，無凝露。
c）海拔高度:≤2000m；當海拔高度>2000m時，考慮介電強度的降低、器件的分斷能力和空氣冷卻效果的減弱。
d）對于應用在海洋性氣候的電化學儲能系統，滿足耐腐蝕性要求。
2018版：
a）環境溫度：0 ℃~40 ℃；
b）空氣相對濕度：≤90 %；
c）海拔高度：≤2000m：當海拔高度>2000m時,應選用適用于高海拔地區的設備。
增加系統技術要求
運行適應性/一次調頻/慣量響應/黑啟動
一般性能
正常工作條件下，電化學儲能系統充放電能量和功率不應低于額定充放電能量和額定功率，應具備系統調峰、調頻、緊急功率支撐、電壓控制、跟蹤計劃曲線、平滑功率輸出、電壓暫降支撐、備用電源供電中的一種或多種應用功能。
電化學儲能系統應能接收并執行遠方或就地功率控制指令，具備四象限功率控制功能。
通過10kV及以上電壓等級接入電網的電化學儲能系統應按照GB/T 42716的要求，建立電磁暫態，機電暫態和中長期動態仿真模型。
電壓適應性

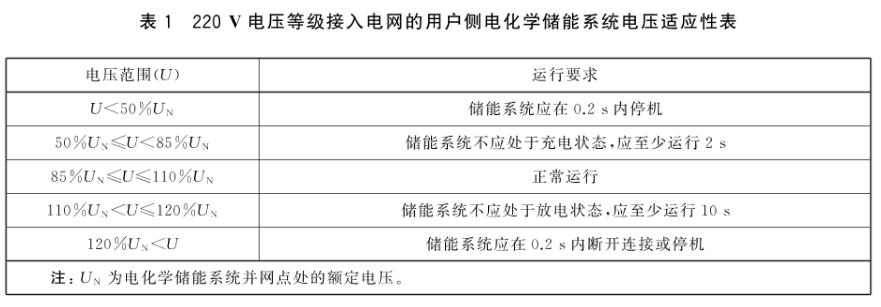

通過220V電壓等級接入電網的用戶側電化學儲能系統，電壓適應性應滿足表1的要求。

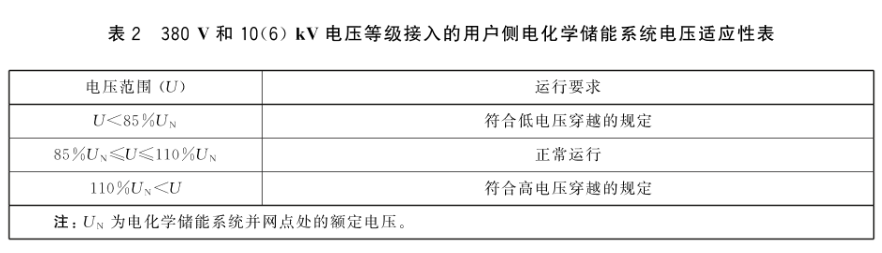

通過380V和10(6)kV電壓等級接入的用戶側電化學儲能系統，電壓適應性應滿足表2要求。
通過10(6)kV及以上電壓等級接入公用電網的電化學儲能系統，電壓適應性應滿足表3的要求。
頻率適應性
通過220V電壓等級接入電網的電化學儲能系統，當并網點頻率低于48.5Hz時，儲能系統應停止充電；當并網點頻率高于50.5Hz時，儲能系統應停止放電。
電化學儲能系統在500ms的時間窗口內，在正常運行頻率范圍內的頻率變化率不大于±2Hz/s時不應脫網。
通過380V及以上電壓等級接入電網的電化學儲能系統，頻率適應性應滿足表4的要求。
一次調頻
通過10kV及以上電壓等級接入電網的電化學儲能系統應具備一次調頻能力，并滿足GB/T 36547的相關要求。
慣量響應
通過10kV及以上電壓等級接入電網的電化學儲能系統應具備慣量響應能力，并滿足GB/T 36547的相關要求。
黑啟動
用于黑啟動的電化學儲能系統，系統預留黑啟動能量應滿足各階段電量需求總和，功率配置應滿足正常負荷和沖擊負荷需求總和，黑啟動技術條件、準備、自啟動、啟動發電設備以及恢復變電站黑啟動供電應滿足GB/T 43462的要求。
電能質量
用戶側電化學儲能系統并網點的電能質量應滿足下列要求：
a）諧波﹑間諧波符合GB/T 14549、GB/T 24337的規定；
b）電壓偏差符合GB/T 12325的規定；
c）電壓波動與閃變符合GB/T 12326的規定；
d）電壓不平衡符合GB/T 15543的規定。
電化學儲能系統宜裝設滿足GB/T 19862要求的電能質量監測裝置；當電化學儲能電站的電能質量指標不滿足要求時，應安裝電能質量治理設備。
更改系統技術要求
功率控制/能量轉換效率/故障穿越
有功功率控制
電化學儲能系統響應就地有功功率控制指令時，充/放電響應時間應不大于500ms，充/放電調節時間應不大于2s，充電到放電轉換時間﹑放電到充電轉換時間應不大于500ms，有功功率控制偏差應不超過額定功率的±1%。
通過10kV及以上電壓等級接入電網的電化學儲能系統應具備自動發電控制（AGC）指令響應能力，功率調節速率和調節精度應滿足電網調度機構的相關規定；應具備緊急功率支撐的能力，應在200ms內達到最大可放電或可充電功率；參與電力市場的電化學儲能系統，其控制方式、響應能力和響應性能應滿足電力市場規則要求。
2018版：按照GB/T 36548—2018中7.2的試驗方法，電池儲能系統應具備有功功率控制、無功功率調節以及功率因數調節能力并滿足系統功能要求。
無功功率控制
電化學儲能系統應具有功率因數、無功功率和電壓控制的控制模式，并具備在線切換控制模式的功能。電化學儲能系統功率因數應在0.9(超前)～0.9(滯后)范圍內連續可調。
通過10kV及以上電壓等級接入電網的電化學儲能系統應具備自動電壓控制（AVC）指令響應能力，自動調節電化學儲能系統無功功率，調節速率和控制精度應滿足電網調度機構的相關規定。
電化學儲能系統的無功功率/電壓調節功能優先級高于功率因數調節功能。在無功功率可調節范圍內，無功功率控制偏差應不超過額定功率的±3%。
能量轉換效率
正常工作條件下，鉛炭電池儲能系統能量轉換效率宜不低于78%，鋰離子電池儲能系統能量轉換效率宜不低于83%，液流電池儲能系統能量轉換效率宜不低于65%，鈉離子電池儲能系統能量轉換效率宜不低于80%，水電解制氫/燃料電池儲能系統能量轉換效率宜不低于30%。
2018版：按照GB/T 36548—2018中7.12的試驗方法，鋰離子電池儲能系統能量轉換效率不應低于92%，鉛炭電池儲能系統能量轉換效率不應低于86%，液流電池儲能系統能量轉換效率不應低于65%。
故障穿越
通過380V及以上電壓等級接入電網的電化學儲能系統，應具備低電壓故障穿越和高電壓故障穿越的能力，穿越期間的特性和支撐能力應滿足GB/T 36547和GB/T 43526的相關要求。
此外，2023版還增加水電解制氫/燃料電池、輔助系統設備技術要求，更改鋰離子電池、液流電池、鉛炭電池、電池管理系統、儲能變流器、監控系統、保護、計量設備技術要求。
