中國儲能網訊：為使用戶側儲能收益最大化，提出了一種參與輔助服務市場的用戶側儲能優化配置方法。首先，建立了用戶側儲能的全生命周期成本和考慮輔助服務的收益模型；其次，在兩部制電價下，基于對儲能電池運行特性和用戶負荷特性的考慮，建立了一種參與輔助服務的用戶側儲能優化配置模型，以儲能容量和輔助服務參數為優化變量，對工業用戶全壽命周期的凈收益進行優化計算；然后，以廣西儲能輔助服務市場為例，實現了用戶側儲能最優容量下的配置優化，確定了參與輔助服務的變量值；最后，通過改變政策敏感度對比分析了不同輔助服務的經濟效益，給后續儲能投資提供了指導性意見。
01、用戶側儲能經濟分析
1.1 成本模型
儲能系統主要由電池組、功率轉換裝置和配套輔助設施等構成。其初始投資成本Cinv主要取決于儲能額定功率和額定容量，可以表示為
式中：Cp、Ce分別為儲能單位充/放電功率成本、單位容量成本；E為儲能額定容量；P為儲能額定功率值。
儲能運行維護成本由電池運行消耗成本和日常維護管理成本組成，主要與儲能電池額定功率有關。全壽命周期內運行維護費Cope為
式中：Cm為儲能單位充/放電功率年運行維護成本；T為儲能電池壽命；tr為通貨膨脹率；dr為貼現率；kr為全生命周期計算系數，即電池系統全壽命周期內按復利計算的現在價值。
1.2 收益模型
1.2.1 峰谷套利收益
在采用分時電價時，儲能系統可通過在電價低谷期充電，在電價高峰期放電，從而達到平移負荷，實現峰谷套利的作用。全壽命周期內的套利收益f1為
式中：S1為一天內峰谷套利的收益；i為一天中某一時刻點；Δti 為i時刻的狀態持續時間，取為15min；D為儲能年運行天數，取為300天；ptime,i為 i 時刻的電價；Pdis,i、Pch,i分別為儲能在i時刻實際的充、放電功率；Sdis,i、Sch,i分別為儲能在i時刻的充、放電狀態。
1.2.2 需量管理收益
基于兩部制電價政策，大工業用戶每月上繳的電費應包含基本電費和電量電費兩部分。電量電費可基于分時電價計算，基本電費是根據用戶最大需量計算。對儲能系統優化配置可以合理減少用戶所需最大負荷值，降低儲能用戶的用電成本。全壽命周期內需量管理的收益f2為
式中：S2為每個月儲能用戶節省的基本電費；pb為基本容量電費；Pmd為未安裝儲能前用戶的最大負荷功率值；Pd為安裝儲能后用戶所上報的最大需量值。
1.2.3 需求響應收益
電力需求響應是指通過電價和補助等優惠政策激勵用戶在電網負荷尖峰時段改變負荷用電量，從而緩解電網壓力，獲得相應補貼收益。
本文旨在分析廣西大工業用戶參與電力輔助服務的經濟可行性。由于廣西目前尚未發布需求響應的具體補助政策，現基于江蘇省發布的電力需求響應實施細則對需求響應收益建模。假定需求側響應時間在某月的一天13:00—15:00時段，其約定需求響應收益f3為
式中：αp為第p次參與需求響應可中斷負荷電價；sp為第p次調控時長對應的電價標準；vp為響應速度系數；PDSM,p為第p次參與約定響應的上報功率值；pde為需求響應次數。
表1為參與響應的調控時間對應的補償電價標準。表2為根據需求響應提前通知用戶的時間，給出用戶獲得補償?shù)捻憫?yīng)速度系數。

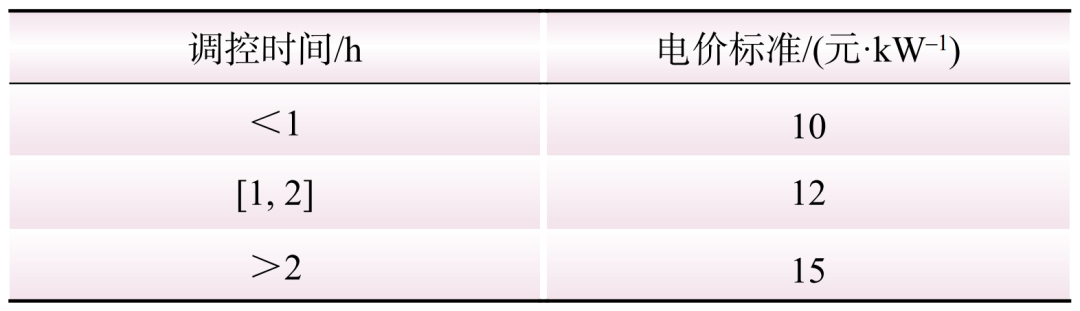

表1 需求響應的補助電價
Table 1 The subsidized electricity prices for demand response

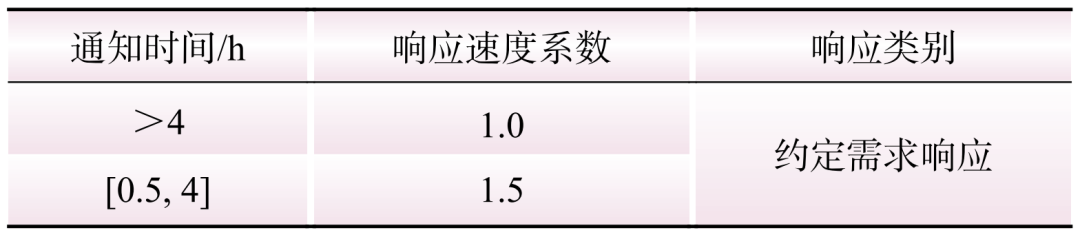

表2 需求響應的速度系數
Table 2 The speed factor of demand response
1.2.4 應急供電收益
當電網發生緊急停電時，用戶側儲能可以參與應急供電的輔助服務，對重要負荷提供安全電能質量，在市電中斷時可以作為應急備用電源，提高用戶供電可靠性，減少用戶停電損失。
假定應急供電時間在該月某天任意時段，提前1 h通知用戶，用戶參與供電后，獲得收益f4為
式中：sq為第q次參與應急供電的單位補償電價；PEMS,q為第q次參與應急供電的上報功率值；qem為參與應急供電的次數。
表3為根據江蘇省發布的電力需求響應實施細則所設定的應急供電的補助電價。

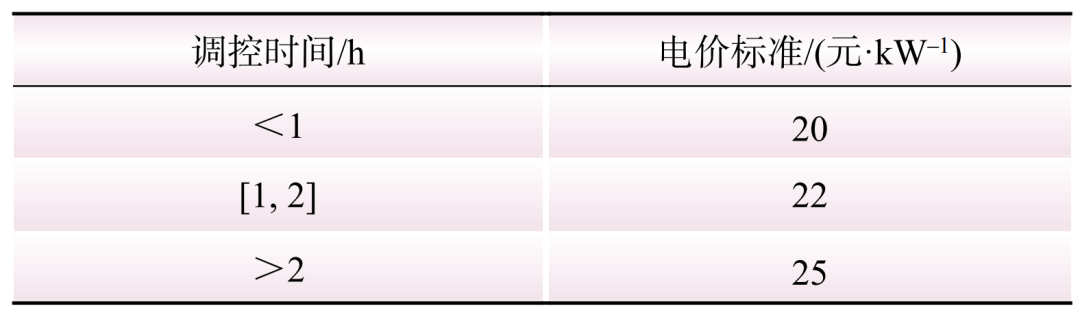

表3 應急供電的補助電價
Table 3 The subsidy price of emergency power supply
02、儲能配置模型
參與輔助服務的用戶側儲能優化配置模型以全壽命周期儲能凈收益最大為目標函數，考慮儲能運行特性以及響應電價政策的約束，對儲能容量以及輔助服務參數優化配置。優化模型在Matlab R2018b下建模，采用混合整數規劃求解軟件Cplex的方法對優化模型求解。
2.1 目標函數
儲能全壽命周期內收益包括峰谷套利收益、需量管理收益、需求響應收益和應急供電收益，成本包括儲能初始投資成本和全壽命周期內的運行維護成本。
目標函數F1具體可以表示為
式中：F1為儲能全壽命周期內的凈收益。
2.2 約束條件
（1）荷電狀態約束。儲能在運行過程中荷電狀態始終保持在一定數值范圍內，即
式中：Ssoc,i為儲能在i時刻的荷電狀態；Smax、Smin分別為儲能荷電狀態的上、下限。
（2）儲能荷電狀態連續性約束。由于儲能的運行特性，儲能的荷電狀態在充放電過程中應為連續的，即系統在i+1時刻的狀態下與i時刻的充放電狀態有關，其約束條件為
式中：ηc、ηd分別為對應儲能充、放電效率。
（3）充/放電狀態約束。Sdis,i、Sch,i為0–1變量，其中1表示充電狀態；0表示放電狀態，滿足約束條件為
（4）儲能充/放電約束。儲能在充放電過程中，實際功率和容量應在儲能的額定值范圍以內。考慮到儲能壽命，儲能一天內的總放電功率不得超過儲能日吞吐量。此模型中儲能日吞吐量取最大容量的2倍，即儲能可每日可充放電2次，具體表示為
（5）削峰負荷約束?？紤]到需量管理的收益，在儲能運行作用后，等效負荷應不大于優化后需量最大值的1.05倍，即
式中：Pload,i為安裝儲能前用戶在i時刻的實際運行功率值。
（6）需求響應約束。根據政策描述，儲能在某月第j天參與需求側響應服務，則需要滿足響應時段的最大負荷與平均負荷不得超過響應日前5天的對應值，相關約束條件為
式中：k為需求響應日的響應時間段，j為響應日前5天相對應的時間段；PESS,k、PESS,j分別為儲能系統對應時間段的充、放電功率值；max( )為求取元素的最大值函數；mean( )為求取元素的算數平均值函數；Pyear,max為年最大負荷值。
（7）應急供電約束。根據供電實際情況，儲能用戶上報的供電功率不能高于儲能系統運行的功率值，即
03、算例分析
3.1 參數說明
本文選取了廣西南寧市某冷鏈物流產業用戶的2019年度用電負荷作為算例，通過儲能配置優化模型對用戶側儲能最優容量優化配置，同時確定參與輔助服務的變量值。最后，通過改變政策敏感度，對不同輔助服務的經濟效益對比分析，為后續儲能投資提供指導性意見。
廣西冷鏈物流農產品產業享受電價優惠，其分時電價政策如表4所示。儲能系統的基本信息參數如表5所示。

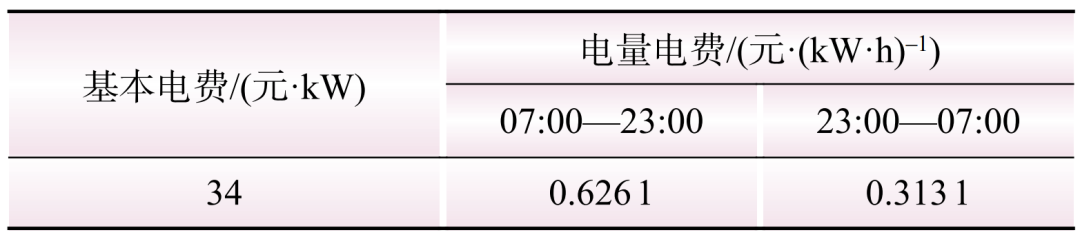

表4 廣西冷鏈物流產業的電價政策
Table 4 The electricity price policy of Guangxi cold chain logistics industry

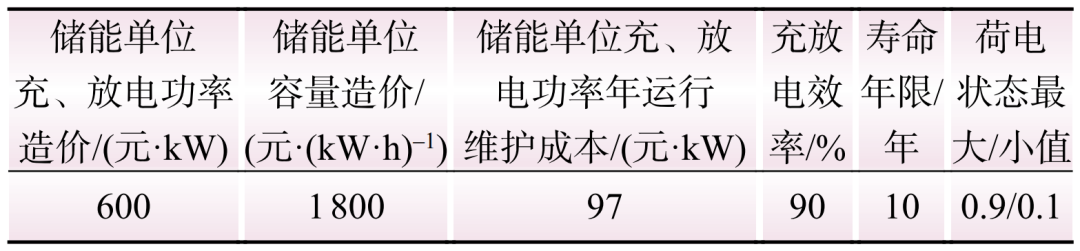

表5 磷酸鐵鋰電池儲能的基本信息參數
Table 5 The basic information parameters of energy storage
3.2 優化配置結果
本文利用歷史數據計算用戶參與輔助服務所需的儲能配置，儲能系統的日循環次數限制在2次。需求響應的補助電價為12元/kW，速度系數為1；應急供電補助電價為22元/kW。需求響應和應急供電年響應次數均為10次。儲能配置最優容量和輔助服務的參數優化結果如表6所示。

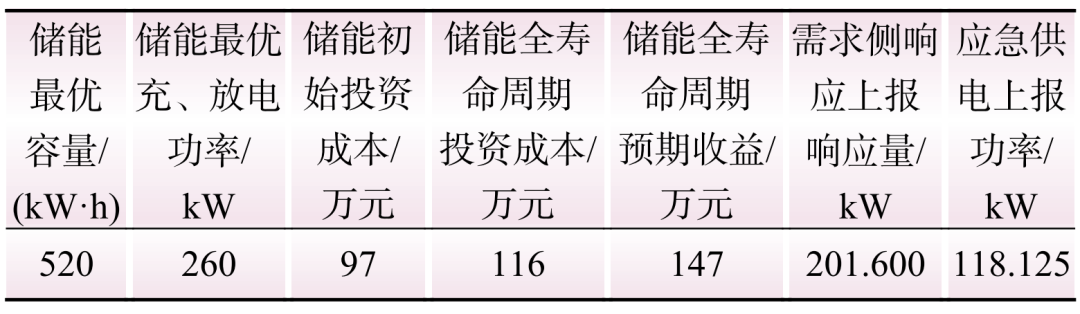

表6 儲能優化配置結果
Table 6 The optimal configuration results of energy storage
由表6可知，該用戶在現有的電價水平下，安裝儲能參加輔助服務可獲取收益。但由于用戶享受的補助優惠電價較小，用戶收益增幅不大。配置的儲能系統最大功率與需求響應和應急供電上報的響應量各不相同，說明用戶在使用儲能時不僅僅參與了一種輔助服務，而是通過合理的決策分析對儲能容量進行最優分配，從而獲得用戶側儲能最大收益。
需求響應典型日和應急供電典型日的用戶負荷功率曲線分別如圖1和圖2所示。由圖1可知，儲能在00:00—01:00時段削減了原負荷曲線的峰值；在03:00—06:00和23:00—00:00時段內儲能充電。特別地，在設置的13:00—15:00需求響應時段內，儲能進行放電，減少了用戶從電網中汲取能量。其中，用戶最大負荷量減少201.6 kW，這與需求響應參數配置結果相吻合。在需求響應典型日中儲能參與了峰谷套利、需量管理和需求側響應3種輔助服務。由圖2可知，用戶參與了峰谷套利、需量管理和應急供電3種輔助服務。在設置的15:00—16:00應急供電時段內，儲能設備供能，負荷曲線降低了所上報的功率值118.125 kW。

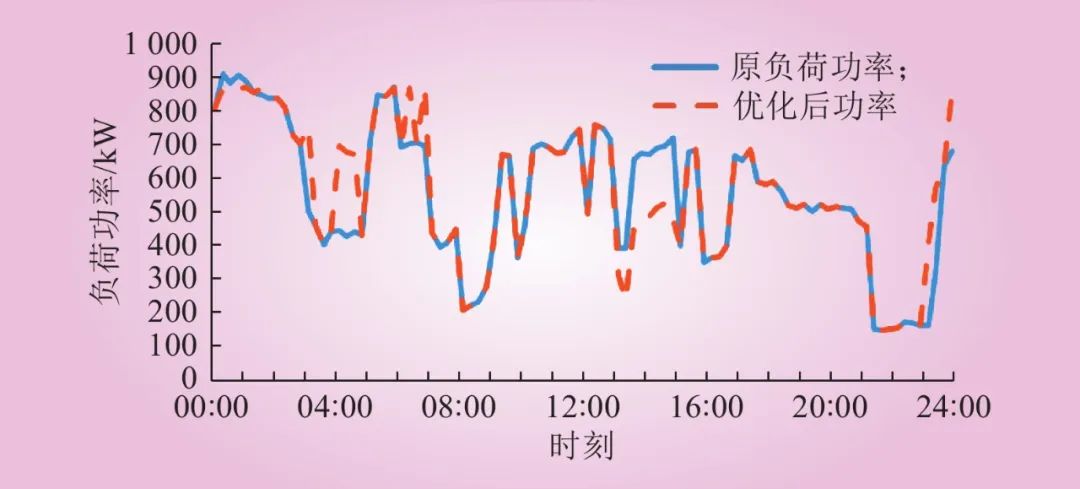

圖1 需求響應典型日的用戶負荷曲線
Fig.1 User load curve on typical day of demand response

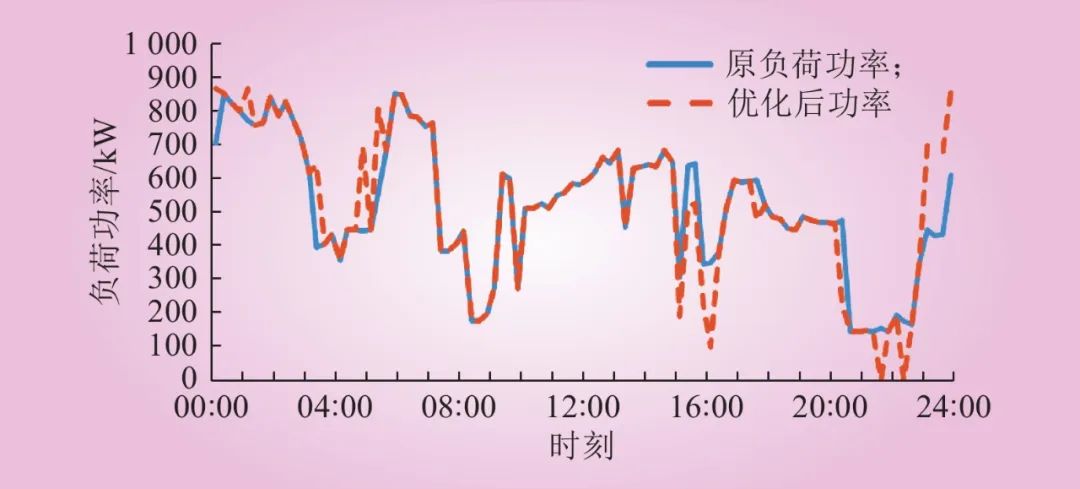

圖2 應急供電典型日的用戶負荷曲線
Fig.2 User load curve on typical day of emergency power supply
3.3 經濟性分析
對該用戶2019年上繳電費整理分析，該用戶在每年7月和8月為用電高峰期，如表7所示。為更好地反應儲能用戶參與輔助服務的經濟效益，選取8月份實際用電數據與模型配置結果進行經濟性分析。

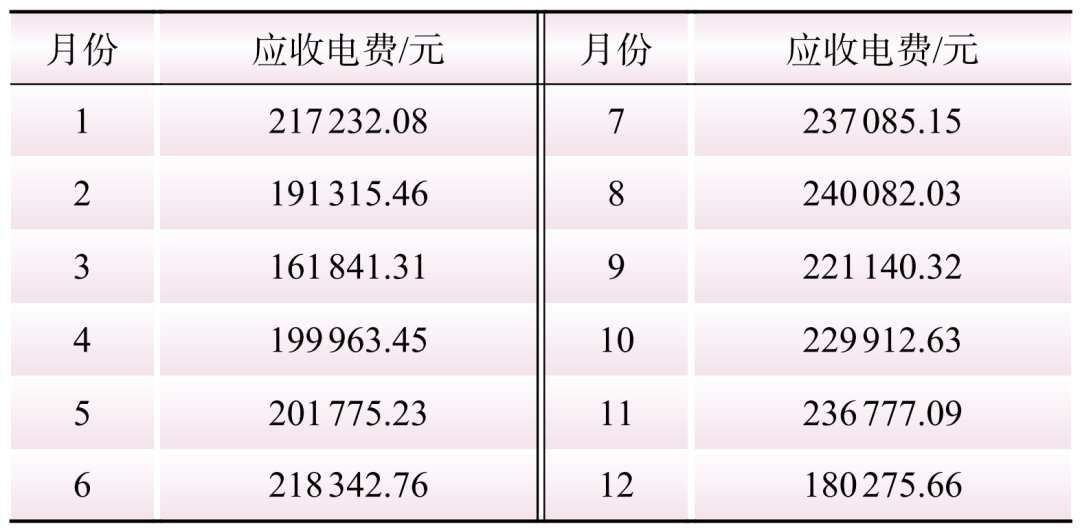

表7 某大工業用戶2019年度用戶電費統計
Table 7 The electricity bill statistics of a large industrial user in 2019
3.3.1 輔助服務效益分析
在上述章節的優化配置下，用戶側儲能8月份不同輔助服務的收益對比如表8所示。

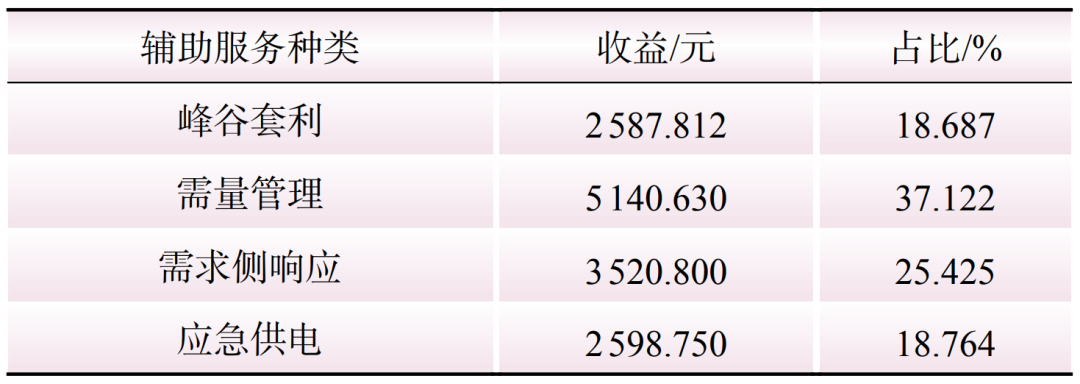

表8 不同輔助服務收益占比
Table 8 The proportion of benefit from different ancillary services
由表8可知，在用戶側儲能的收益來源中需量管理仍占最大比重。其原因在于：大工業用戶在生產作業過程中，最大負荷的使用時間較少，但兩部制電價中的基本電費卻取決于最大負荷的數值。利用儲能的靈活性，在用戶用電高峰時段對儲能放電，有效地降低用戶最大負荷，從而減少基本電費。另外，對比其他地區分時電價水平，該用戶響應的是為農產品電價優惠，故峰谷電價差沒有其他地區大，導致峰谷套利收益較低。需求側響應和應急供電的收益之和占八月份用戶收益的44.189%。由此可知，用戶側儲能參與需求側響應和應急供電可給用戶帶來較高的收益。政府可通過對響應電價的合理設置，激勵儲能用戶參與電網輔助服務項目中。
3.3.2 電價政策對儲能效益分析
廣西大工業用戶采用的是兩部制電價享有分時電價優惠政策，與其他地區采用兩部制分時電價收益有所不同?，F(xiàn)綜合考慮其他地區分時電價的設置對該用戶收益分析，其中分時電價如表9所示。
表9 峰-平-谷電價政策
Table 9 The peak-flat-valley electricity price policy
該部分內容僅考慮電價政策的變化對儲能經濟效益的影響，不改變儲能在容量配置階段的參數設定值。在需求響應和應急供電約束中同樣設置13:00—15:00為需求響應時段、15:00—16:00為保電時段。4種不同輔助服務的效益對比如表10所示。
表10 峰-平-谷電價下不同輔助服務收益占比
Table 10 The proportion of benefit from different ancillary services under peak-flat-valley electricity prices
對比表8和表10可知，儲能的收益會隨政策的改變而增減，不同地區的儲能優惠政策會導致儲能收益的不同。在廣西地區，該用戶采用兩部制電價享有分時電價優惠政策，可保證安裝儲能后用戶盈利。若適當?shù)母淖冸妰r政策，增大分時電價的峰谷電價差，會使用戶投資獲取更大的收益，促進儲能產業的發展。
04、結論
本文針對安裝儲能的大工業用戶，結合電價政策對參與輔助服務的用戶側儲能配置及經濟效益進行了分析，得出如下結論。
（1）用戶側儲能參與峰谷套利、需量管理、需求側響應和應急供電4種輔助服務均可在全壽命周期內獲得收益，為提高用戶側儲能收益提供新思路。
（2）參與輔助服務的用戶側儲能優化配置方法可有效將4種輔助服務考慮在內，對儲能容量以及輔助服務參數優化計算。算例測試表明，在廣西現有電價政策下，優化計算得出的輔助服務參數影響儲能典型日的運行曲線，驗證了模型的有效性。
