中國儲能網訊：抽水蓄能電站的原理，是利用電力負荷低谷時的電能、將水從下水庫抽至上水庫，在電力負荷高峰期、再從上水庫放水至下水庫發電。為完成抽水、發電過程，典型抽水蓄能電站的主要建筑物一般包括上水庫、下水庫、輸水系統、電站廠房、變電站/出線場及其他附屬工程等。
本文結合常見的電站類型、主要特點、主要建筑物形式，對抽水蓄能電站主要建筑的組成進行闡述。

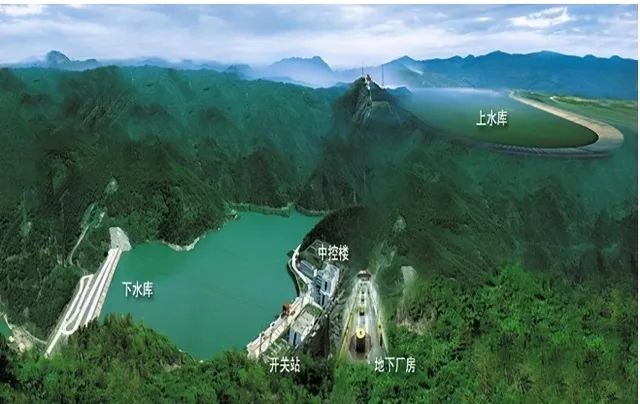

典型抽水蓄能電站主要建筑物示意圖
一、抽水蓄能電站的類型
通常抽水蓄能電站按照開發方式劃分為兩種類型，一種是純抽水蓄能電站，另外一種是混合式抽水蓄能電站。在我國目前所建設的抽水蓄能電站中，大多數為純抽水蓄能電站類型。
（一）純抽水蓄能電站
當上水庫沒有天然徑流或者天然徑流量較小，抽水蓄能電站運行所需要的水量、來自于上/下水庫間彼此循環時，則此電站為純抽水蓄能電站。
純抽水蓄能電站主要利用上/下水庫之間的自然高差設置輸水系統來獲得水頭，水頭多為200m到800m之間，因其庫容滿足裝機規模最小需求即可，通常庫容較小，故對電站選址約束較小。純抽水蓄能電站的上/下水庫型式多樣，可利用山區、江河、湖泊或已建水庫修建，廠房多采用地下廠房形式，此類電站如廣州、十三陵、天荒坪、泰安、西龍池、張河灣、呼和浩特等抽水蓄能電站。

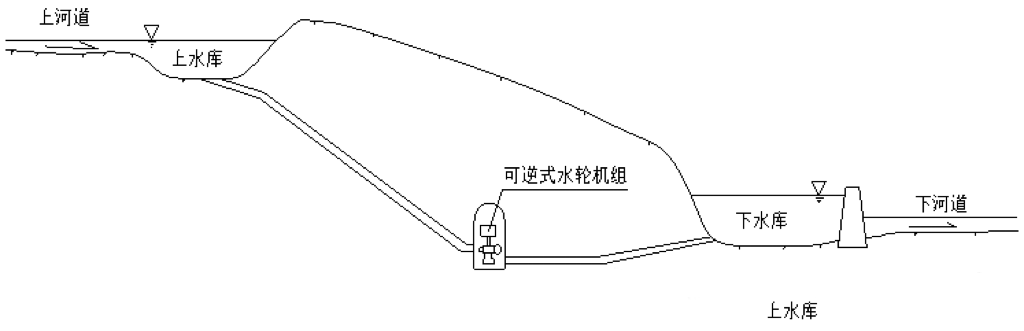

純抽水蓄能電站示意圖
值得說明的是，由于純抽水蓄能電站在站址選擇上具有較大自由，故此類電站常會選擇在電源點或負荷中心處附近建設，以減少在送、受電時相關電能損失。
（二）混合式抽水蓄能電站
當上水庫天然徑流較大，為了利用此部分天然徑流，既安裝了抽水蓄能機組、也安裝了部分常規水電機組，則此電站就為混合式抽水蓄能電站。
混合式抽水蓄能電站一般上水庫有較大天然入庫徑流，通常為結合常規水電站新建、改建或擴建，加裝抽水蓄能機組而成。此類電站的水頭一般不高，大多在幾十米到100多米之間。引水發電系統可以與常規電站廠房一起布置，也可以分開布置。
混合式抽水蓄能電站示意圖
混合式抽水蓄能電站的例子有崗南、潘家口、響洪甸、白山等水電站，縱觀這些電站的共同點可以發現，此類電站上水庫都是大中型綜合利用水庫，其蓄能電站常為結合常規水電站新建、改建或擴建，加裝抽水蓄能機組而成。
通常認為，結合常規水電站新建、改建或擴建的抽水蓄能電站有以下優點：
1.通過上/下水庫的儲存調蓄作用，增加了常規機組的發電調峰容量。
2.蓄能機組和常規機組聯合運行，提高了水庫泄流能力，有利于水庫的防洪調度。但需注意的是，天然洪水與發電流量疊加后不能大于天然洪水流量，避免造成下游的人為洪水。
3.蓄能機組和常規機組聯合運行，可以將汛期棄水及灌溉等綜合利用任務的下泄水量進行發電，提高電站的水能利用率。
二、抽水蓄能電站主要特點
抽水蓄能電站作為電網安全運行中的“穩定器”、“調節器”、“平衡器”，主要作用是承擔電力系統的調峰、調頻及事故備用等任務。與常規水電站相比，有很多不同的特點。
（一）擁有上、下兩個水庫
抽水蓄能電站因為其特定的抽水~發電工作模式，在利用電力負荷低谷時的電能、將水從下水庫抽至上水庫以儲存能量，在電力負荷高峰期時、通過上水庫放水至下水庫獲得電能，因此必須具有上、下兩個水庫。

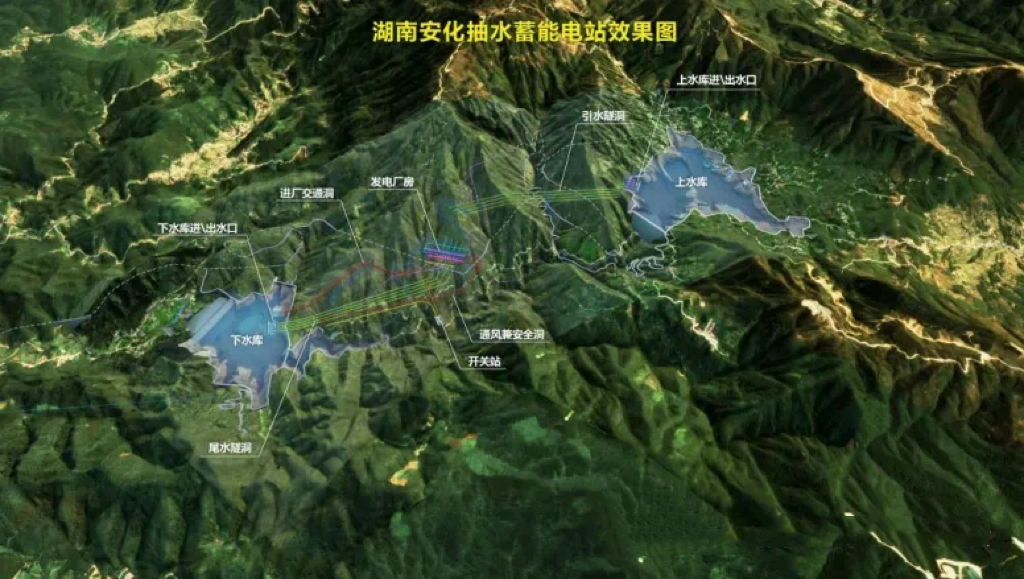

國網新源湖南安化抽水蓄能電站效果圖
（二）水庫水位變幅大、升降頻繁
與同等裝機容量規模的常規水電站相比，抽水蓄能電站水庫庫容通常都較小。在這些電站中，為了承擔電網中的調峰填谷任務，發電或抽水時的流量都很大，水庫水位日變幅10m~20m是經常發生的。
典型抽水蓄能電站平面布置
典型抽水蓄能電站輸水系統剖面
（三）水庫防滲要求高
抽水蓄能電站庫庫容一般不大，其通過天然徑流、降雨補給的水量有限，主要是利用電力負荷低谷時的電能從下水庫抽水至上水庫進行補水，如因上水庫滲漏、蒸發等原因造成的水量大量損失，無疑將減少電站的發電量，同時增大了充水和補水的費用，降低電站的綜合效率，因此對水庫防滲要求很高。由于抽水蓄能電站水頭高、水庫水位變幅大、升降頻繁，為了防止?jié)B水對工程區水文地質條件造成惡化、不產生滲透破壞和集中滲漏，也都對抽水蓄能水庫提出高的防滲要求。如：擔負著北京地區調峰和緊急事故備用電源作用的十三陵抽水蓄能電站，是國內第一座上水庫采用鋼筋混凝土全庫盆防滲的抽蓄電站。
國網新源十三陵抽水蓄能電站上水庫
（四）水頭較高
抽水蓄能電站的水頭一般較高，水頭多為200m到800m之間，隨著抽水蓄能電站機組研發技術的日益提高，我國高水頭大容量電站的數量越來越多，在建的1700兆瓦的浙江天臺抽水蓄能電站以額定水頭724米成為全球水頭最高的抽水蓄能電站。
（五）機組安裝高程低
抽水蓄能電站安裝的可逆式水輪發電機組，水泵工況的氣蝕系數要比水輪機工況大得多，水泵工況要求吸出高度常在-20～-80m之間，這一特點對地面廠房影響較大，為了克服上浮力及滲流對廠房的作用，且充分利用圍巖特性，國內外近年建設的大型抽水蓄能電站大部分采用地下廠房。
抽水蓄能電站廠房剖面示意圖
三、抽水蓄能電主要站建筑物組成
抽水蓄能電站主要建筑物組成一般包括：上/下水庫、輸水系統、廠房系統、其他專用建筑物等。
（一）上/下水庫
上/下水庫的布置應因地制宜，應根據工程區的水文氣象、地形、地質條件、施工條件、環境影響及運行要求等因素，綜合各建筑物的功能要求和自然條件，明確各建筑物的布局和相關關系，在系統研究并經技術經濟綜合比較后確定。
上/下水庫庫址選擇時，要注意水庫防滲條件要好，兩水庫間能夠形成自然的高差，有一定的天然庫容和合理的水位變幅，重視滲漏對岸坡穩定的影響，注意攔、排沙建筑物的布置必要性，注意泄洪設施對下游河道的影響，重視工程與環境的和諧等要素。
關于上/下水庫的組合選擇，一般有以下幾種方式：或利用已建水庫或天然湖泊，或埡口筑壩形成水庫，或臺地筑環形壩加庫盆開挖形成水庫，或采用一個壩或多座壩將山頂洼地或埡口封閉以形成水庫。各壩的最終選用壩型需通過技術、經濟比選后確定，如天然庫容不能滿足調節庫容需求時還要對庫盆進行擴挖。
國網新源天荒坪抽水蓄能電站上水庫
（二）輸水系統
輸水系統一般由上水庫進/出水口、引水隧洞、引水調壓室、高壓管道、尾水調壓室、尾水隧洞、下水庫進/出水口等組成。
上/下水庫進/出水口型式多采用側式進水口，部分抽水蓄能電站因地形、地質條件限制而采用豎井式進水口的，如西龍池的上水庫進/出水口。引水隧洞和尾水隧洞是有壓隧洞，根據地質條件、滲透壓力等多采用混凝土襯砌。高壓管道在立面布置上，有豎井、斜井、豎井與斜井相結合等型式，在平面布置上可分為單管單機、一管二機和一管多機等型式。高壓管道、岔管部分多采用鋼板襯砌，視水頭高低、埋藏深度和圍巖條件的好壞而定。調壓室可設在廠房上游或下游，亦可能上下游均設，視上下游輸水系統長度及調保計算成果而定。
某抽水蓄能電站輸水系統示意圖
（三）廠房系統
抽水蓄能電站廠房系統多采用地下廠房，開發方式分為首部、中部、尾部等方式。一般組成包括主廠房、副廠房、主變室、開關站及出線場，以及母線洞、出線洞、進廠交通洞、通風洞、排水廊道等附屬洞室。主副廠房、主變室等常置于地下，開關站及出線場布置于地面或地下洞室內都有。
國網新源江西洪屏抽水蓄能電站地下廠房
（四）專用建筑物
1. 攔、排沙建筑物
在多泥沙河流修建的抽水蓄能電站，必須對泥沙問題予以高度重視，一般通過攔排沙工程（如泄洪排沙洞）解決泥沙入庫問題，也有在主汛期通過停機、避沙運行措施來解決泥沙過機問題的。
國網新源內蒙古芝瑞抽水蓄能電站下水庫泄洪排沙洞出口
攔沙壩作為重要的攔排沙措施在抽水蓄能電站中應用較多，如張河灣、呼和浩特、豐寧等抽水蓄能電站。河北豐寧抽水蓄能電站下水庫利用河彎作下水庫，攔河壩、攔沙壩將下水庫分隔成攔沙庫和蓄能電站專用下水庫，攔沙庫及泄洪洞負責攔洪排沙，蓄能電站下水庫專職發電，徹底解決泥沙問題。泄洪排沙洞將水流沿河灣“裁彎取直”下泄，泄洪排沙洞既直又短，便于排沙和泄洪，又節省投資。
國網新源河北豐寧抽水蓄能電站攔沙壩效果俯瞰
2. 補水建筑物
抽水蓄能電站庫容大多較小，水庫和水道滲漏、蒸發造成的水量損失需通過補水工程進行補給。如西龍池抽水蓄能電站上/下水庫均為人工開挖填筑而成，無天然徑流補給，下水庫設有專門的泵站設施進行補水。又如呼和浩特抽水蓄能電站地處干旱地區，上水庫完全由人工開挖填筑形成，同樣設置補水設施，其補水通過攔沙壩內的埋管、將攔沙蓄水庫中存蓄的水以自流方式補給下水庫。
3. 取(進)水建筑物
取(進)水建筑物指的是輸水建筑物的首部建筑物，如引水隧洞的進口段、灌溉渠首、供水用的進水閘、揚水站等。在抽水蓄能電站中，由于特定的抽水~發電工作模式，取(進)水建筑物主要指連接上/下水庫的近/出水口段。
國網新源清原電站下水庫進出水口
4. 交通工程
抽水蓄能電站常包含上、下兩個距離和高差較大的水庫，還有一套復雜的地下洞室群，故連接上/下水庫及電站各洞室之間的交通也是樞紐布置中不可缺少的部分。交通工程要結合當?shù)亟煌ㄟ\(yùn)輸發展規劃，運輸能力滿足施工期物資、材料、設備等各項需求，運輸指標經濟合理且運行安全可靠。
國網新源江蘇宜興抽水蓄能電站上水庫和上下庫連接道路
5. 其他專用建筑物
為滿足特定的灌溉、過壩等功能或作用而修建的專用建筑物，在抽水蓄能電站建設中也常常遇到，如灌渠、升船機、魚道等，不做過多描述。
作者信息：
閔麗，國網新源控股有限公司抽水蓄能技術經濟研究院，高級工程師，長期從事抽水蓄能電站開發建設管理、技術咨詢等。
王玨，國網新源控股有限公司抽水蓄能技術經濟研究院，高級工程師，長期從事抽水蓄能電站設計、建設管理咨詢等。
來源：微信公眾號“中國能源研究會抽水蓄能專委會”
原文作者：閔麗、王鈺
