中國儲能網訊：隨著“雙碳”目標推進，大力發展新能源、優化能源結構、實現清潔低碳發展成為全球共識。儲能能夠促進新能源消納，提高電力系統靈活性，支撐新型電力系統安全穩定運行，已成為構建新型電力系統的關鍵技術之一。近年來，盡管面臨國際競爭、疫情等不利因素，但是儲能產業仍保持高速發展態勢。根據中關村儲能產業技術聯盟(CNESA)全球儲能數據庫的不完全統計，2022年，國內新增投運新型儲能項目裝機規模達7.3 GW/15.9 GWh，功率規模首次突破7 GW，能量規模首次突破15 GWh，與2021年同期相比，增長率均超過200%。單個項目規模與以往相比大幅提升，百兆瓦級項目成為常態。

  

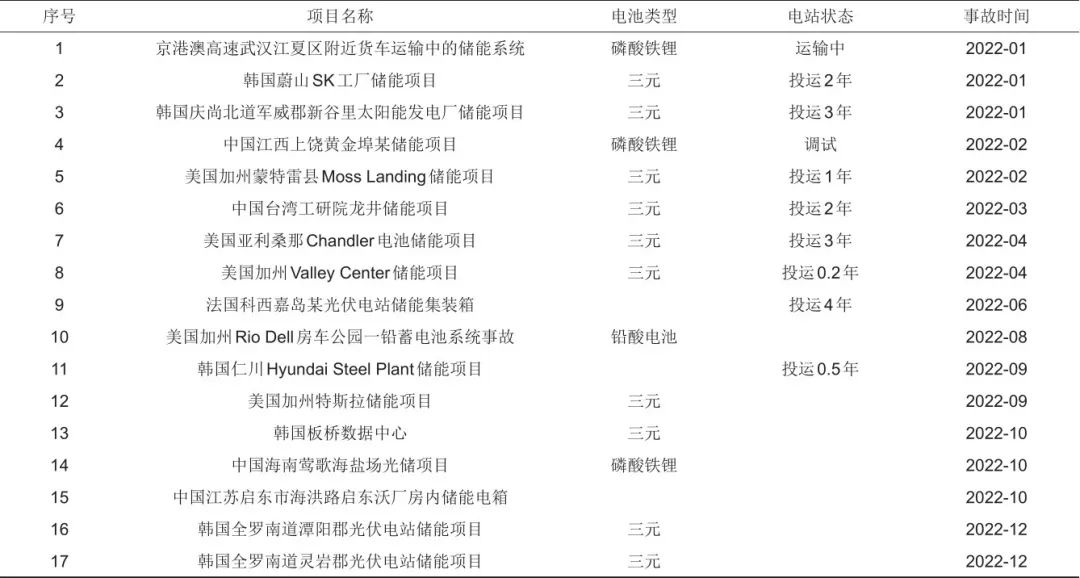

  表12021—2022年全球儲能事故

  注：不包括戶用儲能事故。信息來源：CNESA全球儲能數據庫。

  

1 鋰離子電池儲能電站安全評價相關標準現狀

  安全評價是保障儲能系統穩定運行和可持續發展的重要途徑，國內外行業組織和科研機構在這一領域積極開展研究，取得了一定的進展，初步建立了鋰離子電池儲能系統的安全標準體系。

  

1.1 電池安全評價相關標準

  IEC(國際電工委員會)、中國電子技術標準化研究院、UL等國內外標準化機構均制定了多項評估儲能用鋰離子電池安全性的標準，旨在提高鋰離子電池在儲能終端應用上的安全性，促進技術升級。

  表2電池安全評價標準

  國際標準化領域，負責制定儲能用鋰離子電池分技術的委員會是IEC/TC21/SC21A(含堿性及其他非酸性電解質二次電池和電池組)，具體由其下設的WG 5(工業設備用鋰離子電池)負責制定，目前已經制定了IEC 62619和IEC 63056兩項儲能用鋰蓄電池標準。其中IEC 62619是工業設備用鋰蓄電池的基礎安全標準，也被稱為“保護傘”標準，IEC 63056是根據電能存儲系統的特點制定的對鋰蓄電池/電池組系統的特殊要求和附加要求。在運輸安全領域，UN(聯合國危險貨物運輸委員會)制定了UN 38.3^[9]，IEC將該標準轉化成了IEC 62281。

  國內標準化領域，中國電子技術標準化研究院(電子標準院，賽西/CESI)作為工信部鋰離子電池及類似產品標準工作組秘書處承擔單位，負責統籌、組織我國儲能用鋰離子電池標準的制修訂工作。目前已經牽頭制定了兩項電能存儲用鋰電池強制性國家標準：GB xxxx《電能存儲系統用鋰蓄電池和電池組安全要求》(計劃號：20214450-Q-339，報批中)和GB 40165，IEC 62619(2022版)的國內轉化工作也在進行中。此外，中關村儲能產業技術聯盟(CNESA)、中國化學與物理電源行業協會(CIPAS)等社團組織也制定了相關團體標準。

  國外標準化領域，UL(美國保險商實驗室)制定了全球首部電能存儲用電池標準UL 1973，該標準在北美普遍使用，其電池安全標準考慮全面而嚴謹，具有相當?shù)挠绊懥ΑW洲、日韓等國家及地區多以直接轉換IEC 62619為主，澳洲則是同時引用IEC和UL標準。

  盡管全球范圍內制定了多項儲能用鋰離子電池安全標準，但是現有國內外標準只能滿足對儲能用鋰離子電池安全性評估的基本要求，缺少評估長周期循環后鋰電池安全性的試驗項目/標準，缺少相應的鋰離子電池安全等級評價標準。

  現有安全評價標準的適用對象都是未投入使用的出廠6個月以內的鋰電池新品。眾所周知，鋰離子電池因其制造工藝引入的缺陷和外部激源因素引發的其他問題會在長周期循環后被放大，增加鋰電池的安全風險，最終增加發生安全事故的概率。后續標準制定過程中，在考慮如何更有針對性地評估新品的同時還應考慮長周期循環對鋰離子電池安全性的影響，并制定評估長周期循環后鋰離子電池安全性的項目或標準。此外，鋰離子電池的安全性因其使用的材料體系、隔膜、電解液的不同存在一定的差異。當前，國內外并未制定鋰離子電池安全等級評價相關標準，厘清影響鋰電池安全差異的因素，制定相應標準也是提高儲能用鋰離子電池安全性的重要手段。

1.2 儲能系統安全評價相關標準

  儲能系統集成了電池、儲能變流器以及各類輔助系統。每個子系統首先要符合其對應的安全標準，例如鋰離子電池需滿足電池產品的安全標準。此外，當這些子系統集成為一個系統時，還需考慮子系統之間的兼容性以及整個儲能系統的環境適用性。儲能系統安全標準和法規是保證儲能系統(ESS)的安全安裝和運營的重要支撐。

  

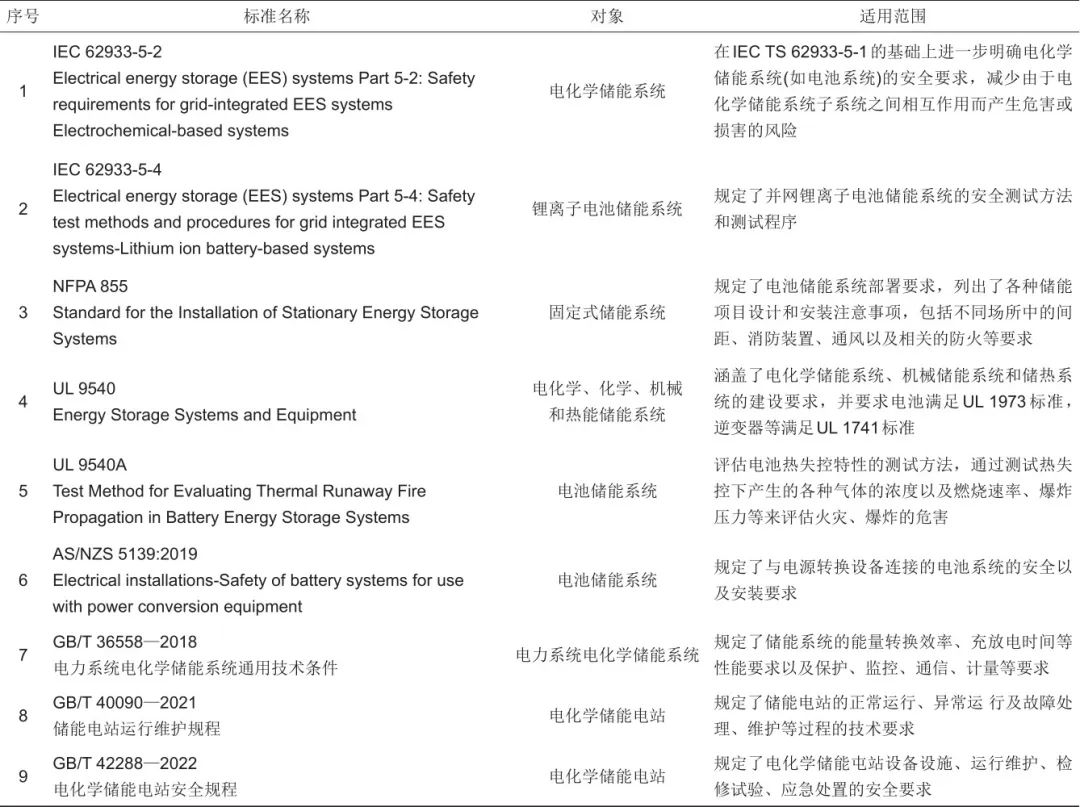

  表3儲能系統安全評價標準

  國際電工委員會(IEC) TC120負責制定國際儲能相關標準。歐洲、日本、韓國等國家及地區通常直接等同或修訂采用IEC標準。

  IEC 62933-5-2以IEC 62933-5-1為基礎，提供了電化學儲能系統的安全要求，其第一版發布于2020年，第二版正在修訂中。該標準涵蓋了電化學儲能系統(包括鋰離子電池儲能系統)的危險因素、安全風險分析和評估、風險降低措施以及系統安全驗證和測試。對于儲能系統的安全驗證和測試，IEC 6293-5-2允許使用模擬信號來測試或者通過文件審查方式來驗證。IEC 62933-5-4則基于鋰離子電池儲能系統提供了使用實際電信號的測試方法和程序。

  美國非常重視儲能安全，其標準制定也相對領先和完善。美國保險商實驗室(UL)是北美最大的安全標準制定機構，于2016年發布了第一版儲能系統安全標準UL 9540，并被批準為美國和加拿大雙國國家標準。目前UL 9540第三版正在修訂中。UL 9540標準從材料、零部件、結構要求、安全失效分析、功能安全、測試評估、標簽和說明書方面對儲能系統提出了全面要求，是電池儲能系統安全保證的基石。UL 9540被美國電工法NEC和國際消防規范IFC等眾多規范引用，是儲能系統進入北美的強制準入標準。

  為了評估電池儲能系統熱失控蔓延的安全風險，保障儲能系統消防安全，UL于2017年發布了UL 9540A，目前第5版正在修訂中。該標準從電芯、模塊、單位以及安裝層級共4個層級對電池儲能系統進行測試，獲取電芯熱失控特性參數和電芯釋放氣體的燃燒特性參數，以及電池儲能系統熱失控蔓延時的氣體/煙霧/熱釋放速率、熱輻射、起火和爆炸情況等數據。這些數據可以有效地評估電池儲能系統的火災和爆炸風險，減少消防安全顧慮。

  美國消防協會(NFPA)在2019年正式發布第一版NFPA 855，目前最新版為2023版。為了控制儲能系統火災風險，該標準明確要求儲能系統必須UL 9540列名，并給出了安裝間距、存儲能量、防火隔離、通風、火災探測、消防抑制等儲能系統安裝要求。對于超出安裝限制條件的電池儲能系統，必須提供UL 9540A測試報告以支持其安裝許可。

  澳大利亞和新西蘭于2019年聯合制定了AS/NZS 5139:2019，該標準規定了電池儲能系統(BESS)的一般安裝要求，對BESS的安裝位置進行了限制，并對BESS附近的其他設備進行了限制。

  在中國，全國電力儲能標準化技術委員會(SAC TC550)負責電力儲能領域國家標準的制修訂，其制定的儲能安全相關標準主要有GB/T 36558—2018《電力系統電化學儲能系統通用技術條件》、GB/T 40090—2021《儲能電站運行維護規程》和GB/T 42288—2022《電化學儲能電站安全規程》。為滿足北京市儲能項目安全建設需求，2021年12月，北京市地方標準DB11/T 1893—2021《電力儲能系統建設運行規范》正式發布，明確了儲能系統設計、施工、驗收、運行維護及退役和應急處置要求。

2 鋰離子電池儲能安全評價相關理論研究

  2.1 鋰離子電池本征安全研究

  鋰離子儲能電池本身是影響儲能安全的首要因素，作為儲能系統的核心部件，電池在各種復雜工況下存在潛在的過充、短路、擠壓、振動、碰撞等引起的突發性燃燒和爆炸現象，是實際應用中面臨的安全難題。因此，要從根本上解決鋰離子電池的安全性問題，需要從電池本征安全方面展開研究。

  本征安全主要是在材料層面提升各電芯材料的熱穩定性，在工藝層面從設計和制造的角度保證電芯可靠性。目前，在正極材料方面，主要通過材料選型、本體改性(表面包覆、元素摻雜等)與材料復配，提升材料熱穩定性；隔膜材料方面，為了改善隔膜熱穩定性，通常在隔膜表面涂上一層耐高溫的涂覆材料，以改善隔膜熱收縮性能，同時提高隔膜穿刺強度，防止鋰枝晶刺穿，提升電池安全性；電解液材料方面，通過在電解液中引入阻燃、過充保護等安全添加劑來有效改善電池安全；集流體材料方面，通過改善集流體的力學性能，避免其在加工使用過程中形成毛刺和斷裂，以降低電芯安全風險；電芯設計方面，overhang設計、NP比設計、配方設計、電極設計、結構設計、安全閥設計、絕緣保護等均會對電芯安全產生影響，綜合優化各方面設計因素是實現電芯高穩定性、高安全的關鍵之一；工藝制造方面，減少內部異物、邊緣毛刺等對電池安全有著至關重要的影響，通過制造工藝升級、產線智能化改造、過程監測強化等措施降低電芯缺陷，是降低電池安全隱患的重要舉措。此外，固態電池作為下一代電池技術，有望徹底解決鋰離子電池本征安全問題。有機電解液熱分解溫度與隔膜融化溫度在160 ℃以下，而固態電解質熱分解溫度高(如氧化物固態電解質熱分解溫度在500 ℃以上)，用固態電解質代替液態電解液和隔膜，可以大大降低電池熱失控風險。

  

2.2 鋰離子電池儲能故障及事故數據集

  儲能系統運行過程中的各類故障是誘發電池熱失控、導致火災爆炸事故發生的重要原因。儲能系統涉及的故障類型多樣，而電池熱失控的誘發可能是多種故障耦合作用的結果。為進一步挖掘分析儲能系統故障的發生條件、故障部位、表現形式、故障后果等，有必要建立儲能事故綜合信息平臺，通過對儲能事故、故障等信息的進一步收集，逐步構建起儲能故障數據集。

  目前儲能事故信息平臺的建設尚處于起步階段，國外EPRI(美國電力研究院)上線了事故wiki頁面，對全球事故進行簡單的匯總和統計。國內還沒有公共權威的儲能事故信息發布平臺，亟需建立專業化的儲能事故信息平臺以促進事故信息及時準確發布，不斷總結事故經驗教訓。

  儲能事故信息的數據來源涉及產業鏈各方以及監管部門，需要全產業鏈共同支持以及多方合作協調。信息平臺在建設過程中需要結合市場需求，不斷改進優化，保證信息的準確、及時更新。平臺的建設不僅有利于信息資源的合作共享，儲能安全水平的提升，也有利于政府監管。通過平臺一系列科學的、系統的、結構化的分析模型工具，可以對收集到的事故、事故征候、其他不安全事件相關信息進行分析，提出相應的安全建議。

  圖1為事故信息平臺架構提出了初步設計方案。平臺將綜合事故、項目、產品、企業、測試以及產品溯源、警情和事故調查等多渠道信息，通過數據集成并提供可視化分析，進一步挖掘分析儲能事故/故障的發生條件、部位、表現形式、故障后果等特征規律，確定引發儲能電池熱失控的儲能故障數據集，并為未來儲能事故分析、故障識別等提供數據基礎。

  平臺不僅可以對產品信息、項目信息、試驗數據、事故信息等數據進行集成，亦將在儲能系統設計、選型、安全評價甚至事故故障的預測等方面發揮越來越重要的作用，有效提升信息平臺價值和公共服務能力，也為日后引入人工智能方法提供必不可少的數據基礎。上述均有待于更細致和深入地研究，此外關鍵數據信息的脫敏、不同信息平臺的對接也有待在建設過程中逐步完善。

2.3 儲能用鋰離子電池熱失控機理及火蔓延機制

  鋰離子電池熱失控的本質是濫用條件觸發電池內部的鏈式副反應，放出熱量進一步提升電池內部的溫度，并成功觸發更高溫度區間的副反應，形成“熱量-溫度-反應”閉環回路，該回路在高溫度條件下循環直至發生熱失控。以儲能用鋰離子電池為例，其熱失控機理可以總結為：在濫用條件下電池溫度異常升高，首先觸發電池內部負極表面的保護層(SEI膜)的分解，電解液的還原/氧化反應，電池內部溫度逐漸升高。在150～160 ℃，隔膜開始收縮和熔化；然后發生內部短路，內部電解液蒸氣壓增大，副反應產氣導致安全閥打開。隨著電池溫度的升高，發生鏈式放熱反應，負極的活性鋰會與電解液反應并產生巨大的熱量，觸發磷酸鋰正極釋放氧氣并與電解液發生反應釋放熱量。電極中剩余的鋰與黏合劑在更高的溫度下反應，進一步提高電池溫度直至發生熱失控。上述鏈式反應的反應順序和反應溫度區間因電池材料體系和熱失控觸發方式等因素的變化而呈現一定的差異性，但本質上是上述鏈式反應相互交替、疊加所導致。

  在儲能電池系統中，單節電池發生熱失控釋放大量的熱量，并通過對流、輻射、傳導等形式將熱傳遞到相鄰電池，當觸發電池周圍的鄰近電池溫度達到熱失控觸發溫度時，即誘發熱失控蔓延。Feng等人通過對6節25 Ah方形硬殼三元電池模組開展針刺觸發下的熱失控傳播實驗，揭示了熱失控蔓延機制，即在熱失控蔓延過程中，高溫熱失控電池通過正面殼體接觸而向鄰近電池側向劇烈傳熱，導致被加熱電池內部沿厚度方向產生巨大溫度梯度，當被加熱電池前端面溫度達到熱失控觸發溫度時，即發生熱失控蔓延。而對于儲能用磷酸鐵鋰電池而言，其熱失控蔓延機制類似，Song等人分析了280 Ah磷酸鐵鋰電池模組熱失控蔓延過程中的熱流路徑。他們發現通過殼體接觸面?zhèn)鬟f的用于觸發熱失控蔓延的熱量僅占單體電池熱失控總產熱的5%～7%，而超過75%的能量用于電池自產熱。此外，也有一些學者通過實驗和數值方式分析了儲能用電池模組在不同電連接方式，不同觸發方式，不同荷電狀態，不同間距，不同環境壓力、不同電極體系、不同環境氛圍等因素下的熱失控蔓延特性。具體可以歸納為：相比于無連接和串聯模組，并聯模組呈現最高的熱失控傳播危害性；增大電池間距和降低荷電狀態均會有效延緩熱失控蔓延行為的發生；過充、針刺、加熱觸發方式對模組前三節電池熱失控蔓延行為產生影響，對后幾節電池的影響不大；電池體系對模組熱失控傳播的影響較大，三元電池相較于磷酸鐵鋰電池更容易發生熱失控，并且在熱失控蔓延的過程 中會出現大量的射流火，而磷酸鐵鋰電池發生熱失控蔓延的難度較大，且在熱失控過程中未見到射流火等明火行為；隨著環境壓力的降低，鋰離子電池熱失控蔓延的速率會降低，同時熱失控蔓延過程中燃燒燃爆導致的傳熱量也會降低；此外，空氣氛圍下的模組熱失控傳播速度比氮氣氛圍下的模組熱失控傳播速度更快。當某一模組完全失控并起火時，即使模組之間有空氣域存在，模組間的熱失控蔓延也會發生；導致這一現象的主要原因是模組全部熱失控產生的射流火面積和放熱量的增加加速了模組間的固體傳熱量，進而導致模組間的熱失控蔓延行為。針對鋰離子電池包，當電池包內任一模組內單體觸發熱失控時，整個系統在無防護的作用下都會發生熱失控蔓延，熱失控蔓延會呈現倒敘蔓延、順序蔓延等多種蔓延現象，電池包的蔓延行為則呈現出更加復雜的規律。盡管國內外學者對電池模組熱失控蔓延開展了大量的研究，然而這些研究工況與儲能電站實際場景存在一定出入。對于真實儲能電站場景下的熱失控蔓延且出現燃燒行為，其火災場景屬于頂棚射流火焰范疇，火焰對模組中毗鄰電池的輻射傳熱加劇，進而加快模組熱失控蔓延，因此，揭示火焰對電池模組熱失控蔓延的影響機制，對于儲能電站的消防安全設計具有重要指導意義。

  

  綜上所述，對于鋰離子電池熱失控機理，前人大多研究不同濫用條件、材料體系等因素下電池熱失控演化機制和差異，對于儲能故障導致電池熱失控的全鏈條演化過程及機制缺乏系統認知，不同故障類型導致的電池濫用形式及熱安全邊界尚未明確。未來將重點開展誘導電池熱失控故障類型及模式識別分析，確定誘導不同材料體系電池熱失控的臨界故障條件及熱安全邊界閾值，明確多因素動態耦合激勵下電池熱失控行為及其能量流動分布特征，揭示不同儲能故障作用下電池系統熱安全邊界演化規律及熱失控致災機制，對于規?；瘍δ芟到y(tǒng)安全應用具有重要科學意義。

  對于鋰離子電池模組熱失控蔓延問題，以往研究對熱失控傳播機制的解釋大多停留在熱失控電池對鄰近電池外部傳熱的維度，忽略了電池自產熱貢獻，因此，量化模組熱失控蔓延過程中的電池自產熱貢獻是儲能電池模組熱失控蔓延問題研究的重點。同時，目前的研究大多在敞開環境下開展，而在實際儲能電站場景下，電池模組層層堆疊于電池支架上，一旦發生熱失控故障，同時在滿足點火源條件下，熱失控過程噴射的可燃氣體被點燃誘發劇烈燃燒，噴射火焰對同層電池模組劇烈傳熱，同時也炙烤上層支架電池模組，其熱失控蔓延方向可能涉及水平和豎直方向兩個維度。因此，開展儲能預制艙內電池模組豎直和水平熱失控蔓延特性研究及火焰輻射傳熱對熱失控蔓延影響機制的研究是未來儲能用電池模組熱失控蔓延研究的重點，可為儲能電站的消防安全設計提供更多的理論基礎和技術指導。

3 鋰離子電池儲能系統安全評價的數值模擬技術

  鋰離子電池儲能系統的安全評價依賴于各種特征參量及指標，數值模擬技術由于能夠解析電池、模組、系統內部的能量流動特征及演化機制，在儲能系統安全評價方面具有顯著優勢。目前，鋰離子電池熱動力學建模已成為領域研究重點，大量學者針對鋰離子電池單體、模組和預制艙/電站三個層面的熱失控行為進行了數值模擬研究。 

3.1 電池單體的數值模擬技術

目前針對單體電池的數值模擬研究主要集中在熱失控方面，通常采用Arrhenius定律描述電池在熱失控時內部一系列副反應的放熱速率，對于電池熱失控過程中的排氣及噴射火行為數值研究則相對較少。一些研究者基于集總模型和CFD方法對電池排氣過程進行了數值分析，獲得了電池內部壓力變化及排氣特征。由于鋰離子電池的排氣及燃燒是一個高度瞬態的過程，因此對火焰燃燒特征及外部瞬態流場的精確模擬是一個難點。Kim等基于多孔介質模型建立了鋰離子電池排氣和熱失控行為的數值模型，但在計算精度上存在不足。中國石油大學(華東)孔得朋團隊首次提出了動態邊界耦合電池內外熱失控特征參數的新方法，實現了噴射火火焰高度和熱釋放率變化的準確預測；之后建立了多相排氣過程的多尺度數值模型，揭示了電池熱失控過程中氣體以及顆粒的噴射機制。然而，現有模型大多未考慮力學響應，例如排氣時開閥、殼體破裂等行為的影響。面向大規模儲能系統的安全評價需求，未來單體層級數值模擬技術應向熱失控-燃爆-力響應多物理場耦合方向發展。同時，還需要進一步完善數值模擬結果的驗證方法，保障數值模擬的可靠性。

  3.2 電池模組的數值模擬技術

  模組層級的數值模擬技術主要集中于熱失控傳播相關研究。現有模型主要包括熱阻網絡模型和三維熱模型兩種，其中熱阻網絡模型將電池作為一個節點，忽略電池內部溫度梯度變化，在計算效率上具有明顯優勢；三維熱模型則更為精確，可以呈現出電池內部溫度分布情況，缺點是計算量更大。大量學者利用熱失控傳播模型研究了過充、過熱、針刺等觸發方式下電池組的熱失控特征變化，另外部分研究分析了相變材料、風冷、液冷等熱管理方式對熱失控傳播的抑制效果，主要關注模組熱安全方面的表現。此外，考慮到電池排氣對模組中熱失控傳播行為的重要影響，Mishra等人通過三維CFD模型對模組氣體擴散的影響展開了分析，同時，中國石油大學(華東)孔得朋團隊基于CFD模擬研究了噴射火影響下的熱失控傳播，揭示了火焰對電池失效的傳熱貢獻。然而，CFD模擬通常需要巨大的計算資源，這限制了其在大尺度空間上的進一步應用。針對這一問題，孔得朋團隊開發了基于耦合熱阻網絡和CFD的數值模擬技術，初步提出了兼顧精度與效率的解決方案。但隨著儲能規模持續擴大，對計算資源的需求將繼續增大，提出高效的熱失控建模方案仍是未來重要的研究方向。

  3.3 儲能系統的數值模擬技術

  由于儲能系統實際規模遠大于單體及模組，因此針對艙/電站層級的數值模擬多將內部的電池單體及模組作為一個整體，忽略單體及模組內部的梯度變化，以簡化模型，減少數值計算量。相關數值模擬研究多采用FLACS和FDS(fire dynamics simulator)仿真軟件，主要對儲能系統熱失控過程中的煙氣擴散、燃燒和爆炸現象進行了數值分析；此外，部分學者針對儲能電站的安全防護措施，如加裝隔離板、噴淋滅火等開展數值研究，對儲能電站安全設計具有一定的指導意義。然而，由于仿真軟件的局限性，目前的研究只能對氣體燃燒爆炸過程進行分析且多關注于事故后果，對于儲能安全防護措施的數值研究還相對匱乏。在實際儲能系統熱失控事故中，可燃氣體的燃燒與爆炸會加快模組間的熱失控傳播，產生新的可燃氣體參與反應并進一步加劇事故的危險性。但現有模型均未考慮熱失控傳播和可燃氣體排放的耦合關系，因此未來系統層級的模擬研究仍需進一步完善。

  3.4 總結與發展方向

  現有的儲能系統數值模擬技術主要分為電池單體、模組及儲能系統/預制艙三個層級：單體電池數值模擬研究主要關注電池在熱失控時的內部反應和溫度表現，近年來熱失控過程中的排氣和噴射火行為也得到了關注，然而現有模型大多未考慮力學響應的影響，如安全閥的開啟過程、殼體破裂等；模組層級的數值模擬技術主要針對熱失控傳播開展研究，包括不同觸發方式下電池組的熱失控特征變化，以及熱管理方式對熱失控傳播的抑制效果等，主要關注模組熱安全方面的表現，同時也有部分研究分析了氣體擴散行為對熱失控傳播的影響，但巨大的計算量限制了進一步應用；儲能系統、預制艙層級的熱失控數值模擬研究主要關注煙氣擴散、燃燒和爆炸后果，對儲能電站安全防護措施也開展了部分數值研究，然而由于仿真軟件及模型的局限性，現有數值研究均未考慮熱失控傳播過程對煙氣擴散、燃燒、爆炸行為的影響。

  綜上所述，數值模擬技術已在鋰離子電池儲能系統中廣泛應用，為儲能系統安全評價提供了可靠的數據支撐，但仍面臨著許多不足和挑戰。隨著規?；娀瘜W儲能的發展，儲能安全對數值模擬技術提出了更多要求：

  （1）在儲能系統的安全評價中，單體層級單一的熱模型已不能滿足要求。隨著規?；瘍δ芟到y(tǒng)應用的進一步擴大，模組以及預制艙層級面臨著熱失控、燃燒爆炸以及力學響應等全方位的安全評價需求。因此，單體層級模型應作為數值研究基礎，并向熱失控-燃爆-力響應多物理場耦合的方向發展，以滿足儲能系統安全評價的要求。此外，為了保證數值模擬的可靠性，還需要進一步研究完善數值模擬結果的驗證方法。

  （2）儲能模組內電池處于受限空間，熱失控火焰將促進模組內熱失控的傳播^[68]。當前電池組熱失控模型僅局限于燃燒對失效傳播行為的單方面影響，對于模組內火焰和熱失控耦合過程的模擬，如火蔓延行為，仍然存在空白。因此，未來針對電池組的仿真模型應當考慮火焰和熱失控的相互作用，以更全面地開展儲能模組安全評價。同時，需要進一步提高面向模組和系統層級的CFD模擬計算效率，以適應大尺度空間的計算需求。

  （3）對于更大規模的預制艙、電站層級，當前的數值模擬研究多關注于燃燒爆炸分析，缺少對安全防護措施的研究，未來需要進一步完善。此外，儲能系統中的事故發展是一個動態過程，電池的熱失控傳播決定著煙氣擴散、燃燒、爆炸演化過程。因此，未來面向儲能預制艙層級的數值模擬技術需要考慮熱失控傳播和可燃氣體排放的耦合過程，以實現對事故演化和致災后果更加準確地預測和模擬。

4 鋰離子電池儲能系統安全測試評價技術

  除數值模擬外，實驗測試是獲得鋰離子電池儲能系統安全評價指標性能的關鍵手段。現階段，對鋰離子電池單體、模組、簇等層級安全指標的測試方法與技術已初步實現了標準化，但是對系統層級涉及電氣安全、消防安全等指標方面的測試技術方法仍不明確和統一，目前仍側重于對有效的安全技術方面的研究。

  

4.1 電池單體的安全測試技術

為了避免電池因內部瑕疵發生內短路從而誘發熱失控，造成起火、爆炸等安全事故，現有標準制定了一些試驗項目進行模擬，以便及時發現缺陷并評估電池發生起火、爆炸時的危險性。IEC 62619中引入了內部短路試驗，目的是確定電池內部短路不會導致整個蓄電池組系統起火或火災在蓄電池組系統外蔓延?？紤]到內部短路試驗的局限性和可操作性，在GB 31241—2014和GB T31485—2015中引入了擠壓和針刺試驗，檢驗電池內部是否存在可誘發內部短路的金屬雜質等缺陷以及電池正負極接觸時是否會發生內部短路。

電池熱濫用和電濫用同樣會導致電池發生內短路誘發熱失控。IEC 62619規定的電池熱濫用是將滿電電池放置在熱箱中，熱箱以(5±2) ℃/min速率升至(85±5) ℃，并保持3 h后停止加熱，若電池發生起火爆炸則不合格，GB/T 31241—2014中電池熱濫用同樣是將電池放置在熱箱中以(5±2) ℃/min速率升溫，但是考慮到隔膜的熔點等問題將熱濫用的溫度和時間分別改為(130±2) ℃和1 h。UL 1973的熱濫用試驗則采用UL 1642的試驗方法，高溫擱置溫度為(130±2) ℃，時間僅為10 min。該項目不僅考察了儲能用鋰離子電池長時間高溫擱置的安全性能，還考慮了高溫擱置時電池的溫度，其中(130±2) ℃要更符合實際應用。此外，在IEC、GB、UL標準中都有過壓充電考核項目，目的是考核電池發生過壓充電時材料結構的穩定性，對電池的設計和選材有指導意義。

電池長周期循環老化后材料結構穩定性變差、內部缺陷因素誘發的安全風險也會升高。然而，現有儲能用鋰離子電池標準的使用對象都是新電池，缺少對長周期循環老化后電池安全性的評估項目，而且部分儲能事故是在投入運營一定時間后發生的。因此還需研發對電池長周期循環后安全性的評估項目或者是進行模擬試驗，建立相關檢測技術和標準對使用過的電池進行測試和評估。

  

4.2 鋰離子電池模組的安全測試評價技術

鋰離子電池系統通常由眾多模組和電池管理系統串聯組成。模組配有監測單元用于采集電池單體的電壓和溫度數據，并將這些數據傳輸給電池管理系統。模組通常沒有完備的保護設備，依賴于電池系統中的電池管理系統來為其提供電氣保護(如防止過充或過放等)。此外，模組一般依賴于電池系統的外殼為其提供機械和環境保護。然而，模組本身也需具備一定的電氣濫用耐受能力，GB/T 36276—2018對鋰離子電池模組提出了相應的安全要求，包括過充電、短路、擠壓、跌落等測試，此外電池系統的部分測試也可以適用于模組，比如耐壓、絕緣和熱失控測試等。其中短路和熱失控擴散測試是表征電池模組安全的重要測試項，對鋰離子電池系統的安全影響重大。

短路測試是將充滿電的模組正負極經外部電阻短路，模擬儲能系統運輸、安裝、維護或運行過程中輸出端被意外短路的情況，通常外部電阻值在20 mΩ以內。由于鋰離子電池單體的內阻特別小，100 Ah以上的LiFePO₄電芯通常在1 mΩ以內，因此短路電流會特別大，可以達到上千安培，對模組內電芯、連接器、線纜的大電流承受能力都是極其嚴峻的考驗，很容易發生電池泄氣、起火或者爆炸事故。如果模組有合適的熔絲或者過流保護設計，則可以快速切斷短路電流，有效保障模組的安全。

熱失控擴散測試是用合適的方法使模組中的一個電池單體熱失控，觀察熱失控是否會蔓延進而造成整個模組甚至電池系統的起火或者爆炸。該測試主要評估電池系統或模組承受單個電池單體失效的能力。良好的模組設計可以有效地抑制電池熱量在單體之間傳遞，使熱失控只局限在1顆或者相鄰幾顆電池單體內，不會造成整個模組的起火或者爆炸。

  

4.3 鋰離子儲能系統中的電氣安全評價技術

在儲能系統的電氣安全評價技術方面，全球標準暫不完善。除UL 9540對儲能系統的電氣安全有明確的測試方法外，其他國際或地區標準，如IEC、EN、GB暫時沒有以儲能系統電氣安全為主要評價對象的技術標準和規范。

UL 9540是針對儲能系統的安全標準，其范圍涵蓋充放電系統、控制保護系統、功率轉換系統、通信、冷熱管理系統等，包含離網運行和并網運行的儲能系統，提出了較為清晰的電氣安全要求，規定了如下儲能系統中的電氣要求：①電氣結構方面規定了非金屬材料、危險部件的防護罩和防護措施、電氣間隔和分離、絕緣水平和保護性接地、控制系統的要求；②電氣測試包括溫升測試、絕緣耐壓測試、脈沖測試、接地和等電位測試、絕緣電阻測試；③EMC測試：EMI、靜電放電、射頻、快速瞬變、抗浪涌能力等。

然而，在IEC標準體系中，大部分鋰離子電池標準都更關注電芯本體安全，僅有部分標準涉及鋰離子電池系統的電氣安全設計和測試要求，但是存在測試和評價內容不全，標準范圍覆蓋不全，缺少可操作性等問題。此外，在目前的測試和評價中，BMS的電氣安全常被忽略，但是和BMS相關的電氣失效是測試中較為常見的失效。其主要原因是BMS最初被使用在電動汽車領域，電氣架構一般被設計為安全電壓，或者浮地系統，對電氣安全的要求極少考慮和電網電壓等級相關的電氣安全。

鋰離子電池儲能系統電氣安全評價應充分考慮儲能系統的電氣安全和電化學安全風險。電氣安全應關注儲能系統在運行維護過程中的電氣故障對人員和動物、設備、財產及環境造成直接或者間接的危害和概率。電化學安全則應結合儲能系統的電氣安全來綜合考慮。鋰離子電池儲能系統存在由于設計、運行和維護的不周導致電氣拉弧、短路、對地故障等一次故障，進而引起鋰離子電池的電/熱方面的二次失效，最后發生熱失控乃至起火爆炸風險，也是電氣安全評價應考慮的方向。未來，應在IEC 62477-1、IEC 62040、IEC 62485-5和UL 9540等已有的評價標準基礎上，提出一個新的國際適用的標準，適合鋰離子電池儲能系統的電氣安全的電氣結構要求、測試要求和評價要求，旨在考慮常規的電氣對人/動物、財產和環境的危險外，也可以通過降低電氣風險進而降低鋰離子電池火災和爆炸的風險。

  

4.4 儲能系統消防安全評價技術

  消防安全是儲能系統安全的重要組成部分，是保障系統整體安全的最后一道屏障。儲能系統中包含多類消防設施，大致可分為探測預警類、滅火抑制類、通風排煙和防爆抑爆類。

  4.4.1 探測預警

  早期感知辨識電池熱失控征兆特征對于防范化解儲能系統火災和爆炸事故至關重要。2023年工信部等六部委發布了關于推動能源電子產業發展的指導意見，意見中明確提出加強儲能電池熱失控安全預警技術和評價體系的開發與應用，研發基于聲、熱、力、電、氣多物理參數的智能安全預警技術，發展基于數據驅動和人工智能算法的儲能系統安全狀態智能評估技術。現階段，青鳥消防、霍尼韋爾等國內外消防產品制造商圍繞儲能電站的火災探測問題，從工程應用的角度分別提出了以PACK級、預制艙級、場站級為架構的多層級、一體化的火災風險監測預警方案。在PACK層面，通常采用小型化、柔性、嵌入式的傳感設備，如感溫線纜或微型感溫探測器、電解液泄漏探測器、吸氣式煙霧和氣體探測器等。預制艙采用感溫和感煙火災探測，手動報警，CO或甲烷、氫氣等可燃氣體探測等傳統火災自動報警系統。對于儲能場站，依托集控中心采用視頻圖像采集、紅外熱成像測溫等手段進行遠距離、寬范圍的集中監控，并基于電池系統運行狀態的大量多維數據，構建了智慧消防管理云平臺。同時，圍繞故障狀態下電池的聲、熱、力、氣等多維特征參量演化規律，國內外研究機構針對單一或耦合參量的特征識別和故障狀態預測技術開展了大量而深入的研究工作。鋰離子電池在熱失控前析出鋰枝晶、局部過熱、產氣、鼓包、安全閥打開、爆燃等一系列過程伴隨著電流、電壓、電化學阻抗等電氣參量變化，鋰電池內部和表面溫度顯著升高，安全閥開啟以及氣體爆噴發生特征聲音，電解液等發生化學反應和熱分解導致氫氣、CO、碳氫化合物以及黑煙粒子的擴散蔓延，氣體釋放造成電池模組、電氣柜等封閉空間的壓力陡增。研究人員在實驗室環境通過阻抗測量裝置、熱電偶、感溫光纖、應變片、氣體傳感器、壓力變送器以及聲音、圖像、熱成像等采集設備對電池熱失控全過程多物理參量進行采樣分析，基于大量數據集統計分析，研究出了具有不同特點的數據回歸預測模型和預測預警樣機。然而，當前針對鋰離子電池儲能系統監測預警技術的研發應用還處在早期試驗階段，今后探測感知技術和設備的大范圍工程應用需要從結合經濟性、精準度、可靠性、環境適應性、使用年限、安裝形式等多方面綜合考慮。截至目前，針對鋰離子電池儲能設施探測預警方面的安全評價標準體系尚未全面建立。總之，在全球工業體系向數字化、信息化轉型的趨勢下，基于多維數據泛在感知和高速云計算平臺，構建大數據挖掘算法和人工智能模型，建立科學合理的工程應用技術標準體系，為實現針對鋰離子儲能設施安全風險的精準高效預測預警提供行之有效的解決方案。

  4.4.2 滅火抑制

  目前國內工程中多使用七氟丙烷和全氟己酮滅火系統，但應急管理部天津消防研究所通過在實尺度儲能預制艙內的電池模組滅火實驗發現，全淹沒設計的七氟丙烷、全氟己酮雖能有效撲滅儲能電池模組的初期火災，但無法防止模組發生復燃?；诖?，有學者通過搭建1∶1的儲能實驗平臺，探究了細水霧對儲能電池模組的滅火效果，并發現在模組內設置細水霧噴頭能有效撲滅電池明火并防止復燃。然而，在儲能系統高電壓運行狀態下，水基滅火劑的使用可能會造成電路短路或設備故障，因此其工程應用還需進一步研究和驗證。近兩年來，針對儲能滅火痛點問題，研究人員又在新型滅火劑和改良的滅火方式方面有所發力。中國科學技術大學采用間歇噴霧模式釋放滅火劑，在降低滅火劑用量的同時提高了滅火效率。同時，研究發現采用簇級釋放全氟己酮的方式明顯優于艙級釋放方式。在新型滅火劑方面，研究人員探究了羧甲基纖維素與氯化鋁溶液混合制備的水凝膠滅火劑的滅火性能，以及含物理、化學復合添加劑水霧對電池火災的抑制效果。北京理工大學研究了F-500對鋰離子電池火災的滅火機制，發現3%的F-500溶液可通過吸收特征氣體和出色的冷卻能力來抑制電池火災。此外，液氮因其優秀的冷卻和窒息滅火效能，受到了研究人員的重點關注^[86-88]，應急管理部天津消防研究所正在基于實際尺度的儲能預制艙液氮滅火試驗，研發儲能用液氮滅火系統和工程應用方案。

  

  4.4.3 通風排煙與泄爆抑爆

  儲能系統中電池熱失控過程中釋放的大量可燃氣體在預制艙內積聚，極易引發系統的爆炸事故。為了防止儲能爆炸事故的發生，需加入主動通風、抑爆和被動泄爆措施。目前我國缺少專門針對儲能系統及儲能電站工程的防煙排煙設施標準規范，《山東省建設工程消防設計審查驗收技術指南(電化學儲能電站)》(征求意見稿)中要求儲能電站防煙排煙設施應按照《建筑防煙排煙系統技術標準》(GB 51251)相關規定進行設計。中國電力企業聯合會團體標準《預制艙式磷酸鐵鋰電池儲能電站消防技術規范》(T/CEC 373)^[89]中要求通風系統應采用防爆型，具備聯動啟動和現場手動啟動功能，且啟動時每分鐘排風量不小于設備間容積。

  儲能系統泄爆主要采用設置泄壓口的泄爆方式，但目前國內并沒有針對儲能系統泄爆面積的計算方法，工程中多參考美國NFPA 68中給出的方法進行計算設計。在抑爆方面，多利用惰性氣體控制預制艙內可燃氣體濃度、降低可燃氣體極限氧濃度的方法來防止爆炸的發生。應急管理部天津消防研究所針對電池熱失控產出易爆氣體的含量、組分和爆炸極限等特征，研究了惰性氣體主動惰化抑爆應用技術，以及兼具“滅火-降溫-抑爆”功能的液氮、二氧化碳多相滅火劑聯用技術，將實現滅火、降溫、抑爆的一體化防控。

  綜上所述，目前針對鋰離子電池儲能的消防安全技術正處于發展階段，對應的評價技術尚不健全和完善。未來在儲能系統探測預警方面，應基于多維數據泛在感知和高速云計算平臺，構建大數據挖掘算法和人工智能模型，建立科學合理的探測預警工程應用技術標準體系，并提出探測預警效能的評價指標和方法；在滅火技術方面，需要研發清潔高效經濟的滅火技術，并統一滅火設施試驗方法和滅火效能評價指標，明確評價指標閾值，建立儲能系統滅火設備效能定量分級評價方法；在通風排煙效能評價方面，需要研究明確儲能系統通風排煙設施效能評價指標，建立通風排煙系統效能的分級評價方法；在泄爆與抑爆方面，需要研發高效成熟的泄爆抑爆技術，逐步建立儲能用泄爆抑爆設施效能的評價技術和方法。

5 鋰離子電池儲能電站安全評價技術

  鋰離子電池儲能電站的安全評價是一個龐大的體系，需要從電池安全、電氣安全、運行狀態、消防設計與配置、安裝環境、工程規范性、可靠性與可維護性、運維管理、廠商服務等多個因素考慮，并根據儲能電站的風險特性和評價需求選擇合適的評價方法。表4梳理了國外標準、學術論文和技術報告中主要涉及的儲能電站安全評價方法。IEC 62933-5-1-2017中的安全評價方法相對具體：故障類型及其影響分析(FMEA)、故障樹分析(FTA)、危害與可操作性分析(HAZOP)等方法被推薦用于評價著火、爆炸或有毒氣體排放的可能性，而失效模式效應與關鍵性分析法(FMECA)可用于低風險和低復雜度系統的安全評價。上述方法在其他國外標準中也得到了簡要列舉，其應用要依據IEC制定的相應規范。此外，學術界和工業界也研究了傳統安全評價方法在儲能電站中的應用。例如，DNV咨詢公司2015年發布的大規模、固定式、并網的鋰離子電池儲能系統安全評估手冊使用FMECA對不同層級故障的嚴重程度和概率進行量化，提出相應的緩解措施并形成最終的安全評價報告。由美國能源部資助、桑迪亞(Sandia)國家實驗室主導的技術報告(SAND2020-9360)《Grid-scale Energy Storage Hazard Analysis & Design Objectives for System Safety》使用系統理論過程分析(STPA)對發電側的電池儲能電站進行危險性分析。STPA也被桑迪亞國家實驗室和美國麻省理工學院的學者用于鋰離子儲能電站的安全評價，并與傳統的概率風險評估 (PRA)進行比較。赫瑞瓦特大學馬來西亞分校的學者則對STPA方法進行改進，提出了混合概率分析模式的安全評價方法(STPA-H)，在復雜儲能電站的安全評價中表現出明顯優勢。近期，美國獨立研究所Jensen Hughes使用領結模型(Bowtie model)確定儲能電站的火災和爆炸危險，并提出了緩解措施。

  

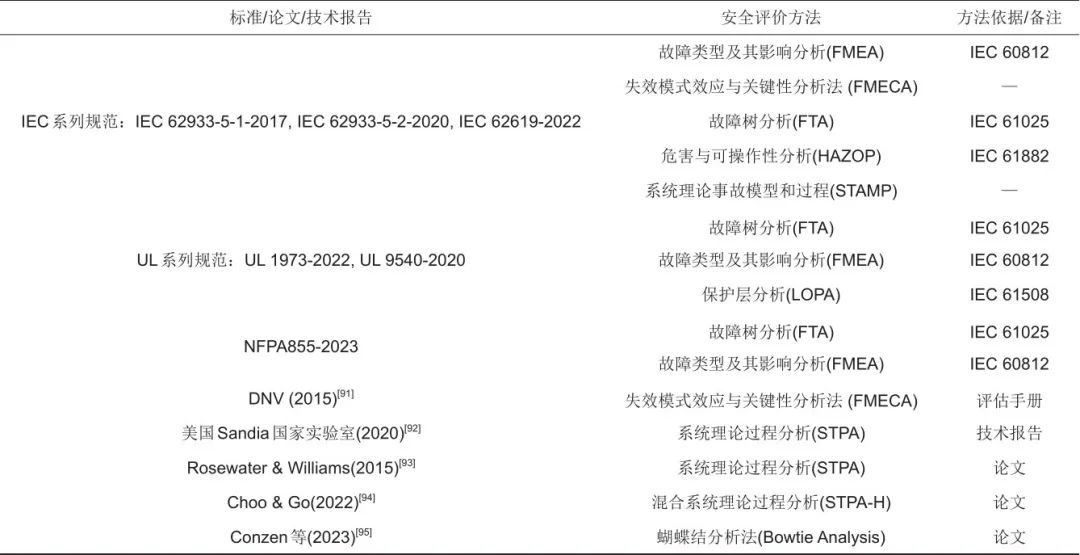

  表4國外標準、學術論文和技術報告中舉例的儲能電站安全評價方法

  綜上，國內外的研究機構和行業組織在儲能電站安全評價方法方面取得了一定進展，但隨著儲能電池技術的不斷迭代，儲能系統結構的不斷升級，儲能電站的安全評價將愈發復雜，傳統安全評價方法的效率將面臨嚴峻考驗。因此，儲能電站安全評價體系仍需進一步完善，需要結合儲能電池本質安全提升、系統安裝方式、消防有效性評價等技術的發展進行及時調整與更新安全風險，充分考慮儲能系統投運后容量衰減、老化過程伴隨的安全性能演變，以及全生命周期運行過程中的實時動態監測，進一步優化安全評價指標，提出可量化的科學評價方法。此外，隨著物聯網、大數據、人工智能等技術飛速發展，儲能電站的管理運行也趨向智能化?；诖髷?shù)據和人工智能的儲能電站安全評價將為這一領域帶來新的機遇。數值模擬技術可在設計規劃階段為儲能電站的安全評價提供幫助，物聯網傳感器監測和人工智能算法可在工作過程中高效精準地實時評估安全風險，保證儲能系統的安全運行。

6 結論與展望

  為推動全球鋰離子電池儲能規?；踩珣?yīng)用，對儲能系統的安全評價至關重要。本文重點從電池安全評價基礎理論、數值模擬技術、安全測試評價技術和安全評價標準等方面進行了相關研究進展綜述，并得到以下主要結論。

  （1）在故障導致熱失控機理方面，國內外研究機構主要針對電池熱失控機理及電池熱失控演化與蔓延機制方面開展研究，對于儲能故障導致電池熱失控的全鏈條演化過程及機制缺乏系統認知。未來應通過構建儲能系統故障與事故數據集，著眼于故障誘導電池熱失控表現形式和演化機制的研究，明確對不同故障類型導致的電池濫用形式及電池熱安全邊界，揭示故障誘導下的儲能電池熱失控及致災演化機制。

  （2）在數值模擬技術方面，國內外研究機構在電池單體熱失控內部反應和溫度表現，以及電池模組熱失控傳播等熱安全模擬方面已進行了較為充分的研究，但關于熱失控后產氣-致災行為的預測模型缺失，且針對大型儲能系統的計算模型相對簡化，模擬技術仍不完善。因此，未來需要建立故障-電池熱失控-產氣模型及系統層級熱失控燃爆耦合模型，提出儲能系統全鏈條的安全模擬技術。

  （3）在安全評價技術方面，國內外研究機構主要針對儲能用鋰離子電池，規定了基本性能、安全性能等關鍵性能和技術指標的測試方法，但針對儲能系統安全評價技術的研究相對有限，缺乏電氣危害、火災、爆炸和毒性等關鍵指標的定量評價，尚未針對應用場景和運行過程中的動態風開展評價方法研究。因此，構建覆蓋多體系、多場景、多要素，融合動靜態指標的安全性能等級評價體系，發展涵蓋“單體-模組-簇-系統-電站”層層分級的儲能系統安全性能等級評價技術，是未來的研究趨勢。

  （4）在安全評價標準方面，國際上已發布IEC 62619、IEC 63056、IEC 62933-5系列標準以及UL 1973、UL 9540和UL 9540A等標準，涵蓋了電池安全、儲能系統安全和不同層級電池的熱失控蔓延評價。國內發布了GB 40165—2021、GB/T 36276、GB/T 36558等電池、儲能系統相關標準，但現有標準均不涉及鋰離子電池儲能系統的安全等級評價。因此，未來亟需制定國際適用的儲能系統安全性能等級評價標準，為全球儲能安全提供中國方案。
