中國儲能網訊：6月25日下午，由中國化學與物理電源行業協會儲能應用分會和中國儲能網聯合組織的“第十期中國儲能產業巡回走訪調研”專家組一行33人赴北京奇點（元儲科技）新梁變100MW/200MWh新型電化學儲能電站（共享型）項目進行實地調研。西安奇點能源股份有限公司戰略市場總監劉亞輝、產品與解決方案源網側總監李辰、產品與解決方案源網側工程師周俊杰、項目開發部開發經理郝峰等接待了調研團一行。
本次調研重點了解儲能電站開發、建設與運維，分布式能量塊儲能系統構成，電網側調峰，需求側響應，以及為我國新能源產業帶來的價值與非凡意義。
北京奇點（元儲科技）新梁變100MW/200MWh新型電化學儲能電站（共享型）項目位于吳忠市青銅峽市青銅峽鎮新材料產業園新材料產業園，距離吳忠市約30公里。
本電站為電網側調峰儲能電站，電力系統中引入儲能環節后，可以有效地實現需求側管理，不僅更有效的利用電力設備，降低供電成本，還可以促進可再生能源的應用，實現風力發電和光伏發電平滑并網，通過減少當?shù)貤夛L(fēng)棄光和提供調峰調頻等輔助服務，提高風電場和光伏電站的經濟效益，同時也作為提高電力系統運行穩定性、調整頻率、補償負荷波動的一種手段。儲能具有動態吸收能量并適時釋放的特點，能夠有效的彌補風光發電的間接性、波動性，改善風光發電輸入功率的可控性。此外，電網受新能源并網沖擊降低，通過儲能在不增加輸電通道容量的情況下可以提高新能源上網電量，增加新能源的利用率，符合我國大力發展新能源的戰略。
一、儲能電站建設內容及規模
本工程主要建設內容包括：建設100MW/200MWh儲能系統，110kV升壓站，110kV輸電線路。儲能電站由38個5.27MWh儲能單元構成，配置額定容量10%，2小時的儲能設施，全部?jī)?chǔ)能單元采用集中布置，經變壓器升壓接入220kv變電站110kv側間隔，占地面積29.5畝。

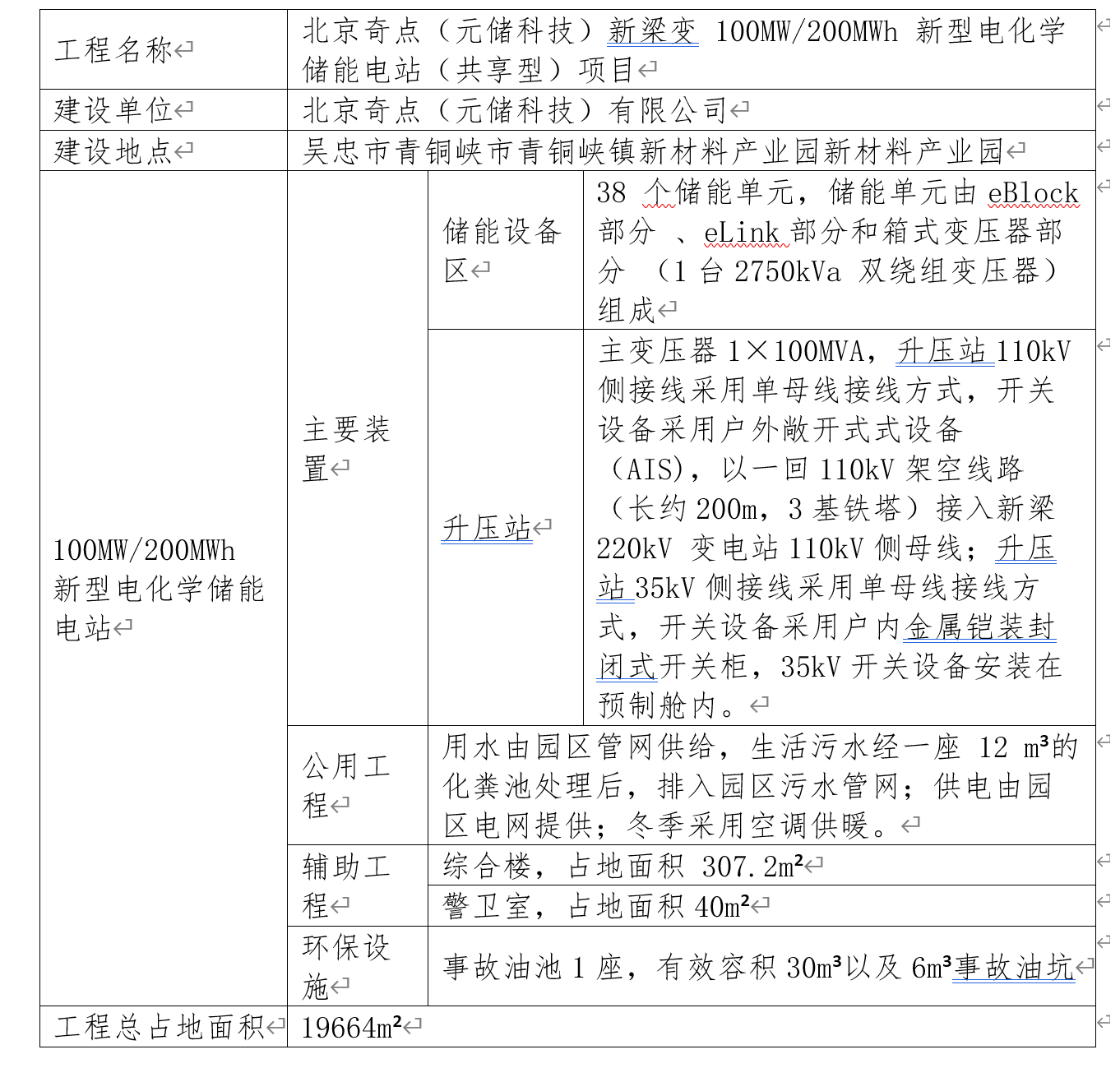

項目組成表
（1）儲能單元結構
eBlock-372儲能單元系統容量為186kW/372kWh，其主要配置有：1套186kW （最大功率）的雙向變流器、1套372kWh蓄電池系統、1套蓄電池管理系統（BMS）、1套通訊管理系統、1套通風散熱系統和1套消防系統。eBlock采用模塊單元式設計，儲能柜交流690V輸出，可直接并聯擴容。單個模塊內部進行交直流轉換，交流側出口電壓690V，通過阻燃電纜連接至eLink設備進行匯流。
（2）eLink能量鏈
eLink是儲能系統能量流和數據流的鏈接單元，用于電源分配與電源匯流，集成開關器件、雙向計量?jī)x表、智能監控單元、人機界面等為一體的模塊化產品，采用標準化部件，模塊化設計，單柜滿足多臺eBlock并機使用。向下連接能量塊eBlock，向上連接用戶配電系統，完成輸出交流電力的匯流，控制保護，計量，實現能量流的雙向鏈接和管理。經匯流后的電壓由eLink設備接入1臺2750kVA雙繞組變壓器。
（3）儲能變壓器
本項目?jī)?chǔ)能部分采用就地升壓方式 ，每個儲能單元設一臺箱式升壓變壓器，升壓變壓器采用三相干式雙繞組無載調壓額定容量2750kVA，高壓側額定電壓為35kV的變壓器。箱式變高壓側配熔斷器、 負荷開關，低壓側配框架斷路器。經儲能變壓器就地升壓至35kV后由電纜線路接入新建110kV升壓站35kV母線側開關柜 。
（4）主變壓器
本項目建設1臺100MVA主變；主變壓器選用雙繞組有載調壓變壓器，接線組別采用YN，d11，主變低壓側三角形接線，主變分接頭為：110±8×1.25%/37kV。
主要電氣參數如下：
主變形式：雙繞組有載調壓變壓器
主變?nèi)萘浚?x100MVA
電壓變比及抽頭：110±8×1.25%/37
接線組別：YN,d11,Ud%=13

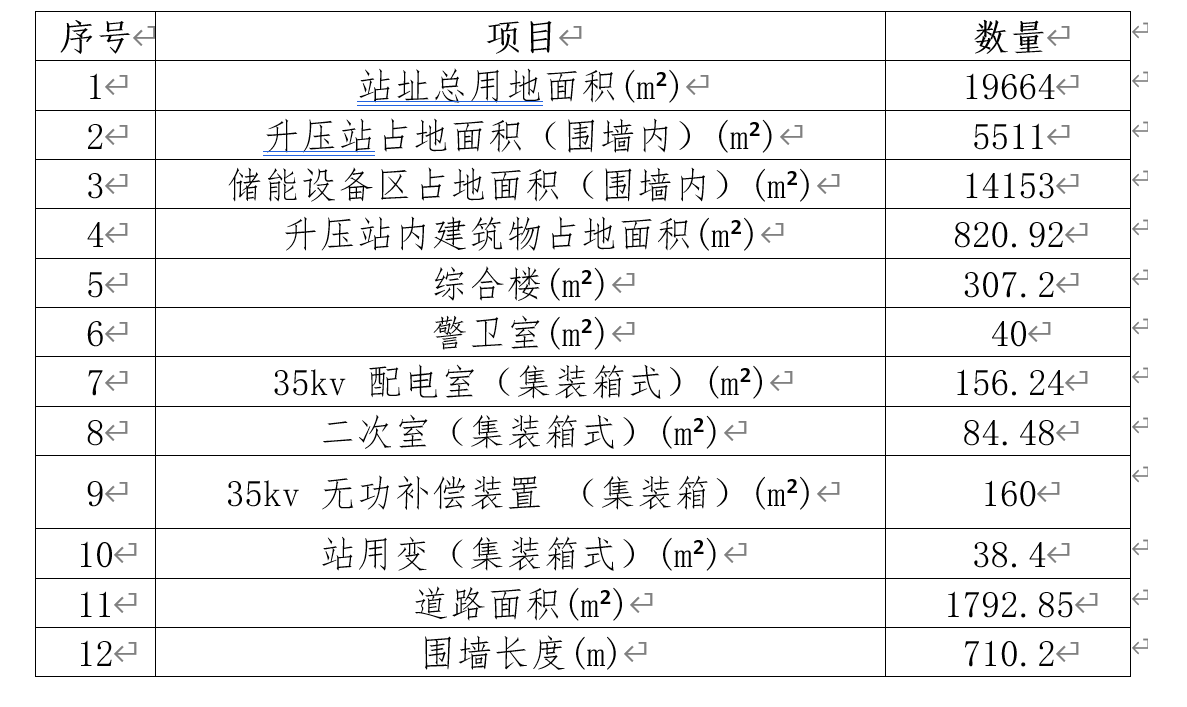

二、儲能電站經濟技術指標
三、儲能電站總平面布置
1、生產區平面布置
本項目廠區東側為儲能設備區，西側為升壓站。升壓站西南部設置綜合樓和警衛室，西部設置化糞池和一體化污水處理裝置，西北部設置站用變和35kV動態無功補償裝置，東部設置110kV電壓等級的配電裝置。該項目管理區道路均為4.5m寬硬化路面，面積1792.85 m2，轉彎半徑為6m，圍墻采用的是2米高的磚混圍墻，總長710.2m。

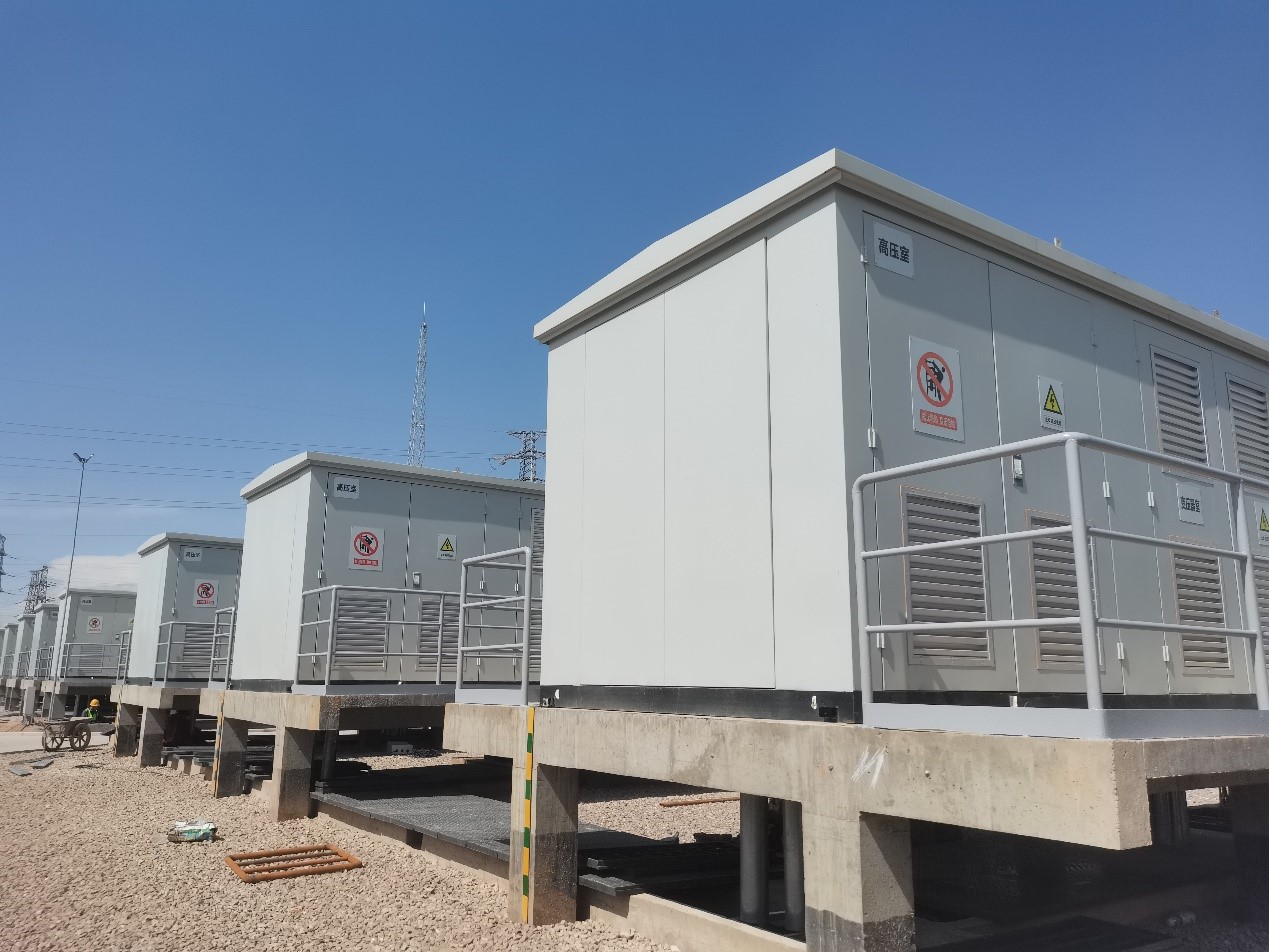

2、儲能設備區
儲能設備區安裝38個儲能單元，每個儲能單元由eBlock部分、eLink部分和箱式變壓器組成。
3、升壓站
主變壓器1×100MVA，升壓站110kV側接線采用單母線接線方式，開關設備采用戶外敞開式式設備（AIS)，以一回110kV架空線路接入新梁220kV變電站110kV側母線；升壓站35kV側接線采用單母線接線方式，開關設備采用戶內金屬鎧裝封閉式開關柜，35kV開關設備安裝在預制艙內。
四、產品應用及選型
本項目采用了奇點能源能量塊產品eBlock-372，憑借產品極致安全、經濟高效和智能友好等核心優勢，項目并網投運后可參與調峰調頻，有效平滑發電功率波動，大幅度降低棄電率。同時有效發揮共享儲能價值，參與電力交易和輔助市場服務，以電網為紐帶為多個新能源電站提供服務，推動吳忠市乃至整個寧夏自治區新能源的穩定輸出和規?；{。
奇點能源能量塊產品eBlock-372直流側電壓1500V，額定容量186kW/372kWh。在主動安全管理和控保融合的基礎上，采用了PACK級浸沒式消防，針對電池?zé)崾Э仫L(fēng)險提前預警和監測，一旦發生電池?zé)崾Э仫L(fēng)險，系統先控制PCS停機，并斷開能量塊與外部系統的所有電氣連接，然后立即啟動對故障電池PACK進行浸沒式熱抑制，通過中和電池?zé)崾Э禺a(chǎn)生的熱量有效避免熱蔓延風險，也徹底杜絕了電池復燃的可能。
在經濟性方面，能量塊采用了單電池簇精細化管理，每個電池簇連接組串式PCS，各電池簇獨立充放電不受影響，系統并聯容損率為0，轉換效率大于90%，年利用率可提升到99.9%，全面提升了系統效率，實現了行業突破和領先。此外，能量塊eBlock372對電網電壓和頻率具有較強的支撐性，可同時支持一二次調頻、高低壓穿越、慣量控制等電網安全性及穩定性策略，適用于可再生能源電源側和電網側大規模儲能場景。
北京奇點（元儲科技）有限公司新梁變100MW/200MWh新型電化學儲能電站（共享型）項目，不僅能夠帶來儲能發展的新契機，提升地區新能源作為主要能源的競爭力，探索電儲能在電力系統運行中的調峰調頻作用及商業化應用，還可以推動建立電儲能促進可再生能源消納的長效機制，推動節能減排與能源技術的發展，并能夠大力促進新能源和儲能設備經濟技術進步和發展。
該項目為寧夏回族自治區重點儲能項目，對于保障當?shù)仉娏?yīng)、減少電能損耗及浪費、緩解電網壓力、完善能源結構具有重要意義。
調研專家組現場合影
參與本次調研的單位包括：中國化學與物理電源行業協會儲能應用分會、天津市松正電動汽車股份有限公司、武漢億緯儲能有限公司、北京寶光智中能源有限公司、三花新能源熱管理科技（杭州）有限公司、新風光電子科技股份有限公司、上海精能動力科技有限公司、上海派能能源科技股份有限公司、蘇州玻色智能科技有限公司、河南輝煌科技股份有限公司、廈門海辰儲能科技股份有限公司、浙江南都電源動力股份有限公司、西安中車永電電氣有限公司、廈門科華數能科技有限公司、廣東申菱環境系統股份有限公司、深圳市恩玖科技有限公司、杭州華塑科技股份有限公司、青鳥消防股份有限公司、國安達股份有限公司、廣東歐科空調制冷有限公司、湘能楚天電力科技有限公司、三河同飛制冷股份有限公司、Intertek天祥集團、物產中大金屬集團有限公司、華馳動能（北京）科技有限公司、《第一財經》、《21世紀經濟報道》。
