雷金勇 廣東電網公司廣州供電局氫能源研究中心總經理、國家能源電氫協同低碳技術研發中心技術帶頭人
林今 清華大學電機系長聘副教授、清華四川能源互聯網研究院智慧氫能實驗室主任、國家能源電氫協同低碳技術研發中心技術帶頭人
缺少綠色調峰資源是電力系統減碳的痛點
我國“雙碳”目標實現的關鍵之一在于電力行業的規?；撎?。電力行業碳排放呈現出總量大、強度高的特點。電力系統減碳的首要手段是依靠低碳的可再生能源。
受限于本地資源稟賦，廣東的綠電來源主要包括西南的水電、新能源以及東南沿海的海上風電。外來的清潔電力和海上風電都具有隨機性與波動性，間歇出現的無風無光或少風少光天氣，與超大城市對電力供應的安全、可靠性要求不匹配。廣東電網的平均停電時間遠低于全國平均水平，其中4個城市供電可靠性進入全國前十，年平均停電時間均低于1小時/戶，有效保障了區域經濟的平穩增長。穩定電力供應的“壓艙石”離不開本地電源提供的調峰能力。目前，煤電和氣電裝機總量約占廣東電網全網裝機總量的60%，倚重于化石能源進行調峰的運行模式是制約廣東電力行業規?；撎嫉年P(guān)鍵。
尋找清潔低碳的調峰資源是實現電力系統規模化脫碳的重要抓手。不過，現有的電力系統“工具箱”難以提供完全徹底的解決措施。一是清潔低碳的天然氣供應難以得到可靠保障。天然氣發電的度電碳排放強度約為煤電的50%，但我國天然氣進口占比較高，天然氣價格不穩定，制約了調峰氣電的規劃建設。
二是長時高效的儲能技術尚未得到規?；膽?yīng)用。 風光新能源發電滲透率越高，所需儲能時長越長，8小時以下的中短時儲能難以有效應對風光電源的間歇出力特性。據統計，超過24小時的無風無光或少風少光天氣在廣東電網出現次數每年不低于10次，最長的少風少光時段接近100小時，現有儲能手段難以保障極端天氣下的電力電量平衡。若通過超配風光的方式實現新能源帶電網基荷，則可能增加風光棄電率，造成資源浪費。
三是碳捕集與封存（CCUS）尚難消除環境風險。廣東規劃的二氧化碳永久封存地點位于珠江口盆地、北部灣盆地和雷州半島。具備百千億噸級地質封存條件的選址多位于盆地深部鹽水層，目前國內外均缺少長期的封存經驗，而相對成熟的油田地質封存量僅為百千萬噸級，儲存量較小。此外，不可控的地質運動（如地震）以及二氧化碳對地層的腐蝕可能導致碳泄露，盡管發生概率低，但一旦發生將可能引發嚴重的生態環境問題。
綠氫燃料應用于電網調峰的技術經濟優勢
綠氫及其衍生物（如綠氨等）被統稱為綠氫燃料，未來有望成為電網重要的綠色調峰方式。從儲能的角度來看，綠氫及其衍生物常因其較低的“電-X-電”循環效率被業界所詬病。以目前的技術手段，“電-氫-電”循環效率僅能勉強做到以3度電轉換1度電，而采用綠氨作為儲能介質，“電-氨-電”的循環效率可能會進一步低至5度電轉換1度電，甚至更低。但在“雙碳”目標下，面向電力系統調峰的應用場景，綠氫燃料具有其他儲能和發電技術路線所不具備的技術經濟優勢，包括以下三個方面：
（1）更低的長時儲氫/氨成本
較高的度電成本是制約長時儲能發展的主要技術經濟障礙。以目前的電化學儲能為例，每兆焦能量的投資成本大約在500元?；谖鞅钡貐^(qū)的綠氫工程經驗，氫氣可以中低壓氣態的形式直接存儲。以目前風光氫工程中常采用的2MPa中壓球罐為例，每兆焦能量的投資成本大約在23元，約是儲電的5%，若采用常壓氣柜形式存儲，每兆焦能量的投資成本還可能成倍下降。儲氨則可以采用液態形式存儲，常用的液氨儲罐每兆焦能量的投資成本大約0.18元，是儲電的1/2800，儲氫的1/140。換句話說，每投資1分鐘的儲電，等效于投資20分鐘的儲氫，或2天的儲氨。綠氫、綠氨天然具備長周期經濟存儲的特性，該技術經濟特性在目前儲能追求“一天一充一放”甚至“一天兩充兩放”的短期套利場景下難以發揮作用，但特別適用于長時段無風無光或少風少光的間歇式電網調峰場景。
（2）現有的發電基礎設施可直接利用綠氫燃料
綠氫和綠氨都具有可燃性。當前，國內外已開展了天然氣機組摻氫燃燒測試，如美國有燃機實現了以35%的體積比例摻氫燃燒。在我國，國家電投在荊門電廠實現了30%摻氫燃燒改造和運行。氨的摻燒同樣也是行業熱點。日本最大火電公司JERA于2017年至2021年在煤電機組上成功實現1%摻燒，并計劃2023年測試摻燒20%的氨氣。我國也有發電企業實現了大比例（摻氨比達10%至35%）的摻氨燃燒降碳實驗示范。
黨的二十大報告指出“推進碳達峰碳中和，要堅持先立后破”。采用綠色燃料的逐步替換而非對發電基礎設施的顛覆性替代，既可以穩定電力企業對化石能源發電機組長周期投資回報的預期，避免重復建設與投資浪費。可以通過逐步提高綠色燃料替代率與滲透率，有計劃分步驟實現“雙碳”目標。
（3）綠氫/氨平價供應渠道豐富且自主可控
儲運一直是困擾氫能規模化利用的重要瓶頸。綜合對比多條技術路線，考慮以2000公里作為綠氫來源距離，廣東可獲取的平價綠氫可能有以下幾種路徑：
路徑1：大基地外送線路開辟綠氫專道實現需求側就地制氫
西南流域大基地可通過特高壓直流線路向廣東輸送風光水綠電，可以考慮在電力規劃中預留部分輸電容量專供廣東制備綠氫燃料，用于需求側調峰?？紤]±800kV的特高壓外送，2000公里的輸電系統在合理的收益率水平下，輸電價格在0.08-0.1元/千瓦時，按5千瓦時/標方的電制氫平均能耗折算，等效的輸氫價格在0.4-0.5元/標方，若能將水風光綠電制氫的價格控制在1.5元/標方，那么落地廣東的綠氫價格有望控制在2元/標方以下。
路徑2：大基地就地制氫通過輸氫/摻氫管線實現長距離外送
除了在需求側就地制氫外，也可在大基地電源側直接制氫。電源側一般土地資源豐富，可以配置更大規模的儲氫設施，提升輸氫系統的利用小時數。參考我國“濟源-洛陽”氫氣管道工程的造價水平，2000公里輸氫工程在合理的收益率水平下，輸氫價格大約在0.5元/標方，與特高壓輸電就地制氫類似，也有望實現到廣東落地2元/標方的氫價。同時，還可在燃機發電中摻燒綠氫，逐步提高摻氫比例，分步驟實現降碳。
路徑3：利用綠氨以及有機液態儲氫的方式實現長距離外送
通過槽車公路運輸綠氨的百公里輸送價格大約是80—90元/噸，僅在800千米半徑內具有一定的經濟性。更長距離、更大規模的輸送可通過液氨管道。美國于20世紀70年代就建成了海灣中央氨液管道系統，起自路易斯安那州墨西哥灣近海的石化中心，向北輸送300萬噸/年的液氨肥料至中西部種植腹地。除管道運輸方式外，另一類可行的技術手段是使用有機液態儲氫（LOHC）技術。該技術可在常溫常壓下，實現無毒性、高循環次數的氫能存儲，滿足城市內的安全環保規范，目前國內已有多個企業正致力于該技術的國產化。使用上述技術，2000公里的運輸半徑有望在短期內實現2.0元/標方的儲放氫價格，并在中遠期進一步下降至1.0元/標方。
綜上所述，粵港澳大灣區有望應用多種手段，建立落地價格在2元/標方以下的平價綠氫供應鏈。
利用綠氫燃料分步驟助力
廣東電網實現“雙碳”目標
為研究如何引入并充分應用綠氫燃料參與電網調峰，分步驟實現電網規模化脫碳，國家能源電氫協同低碳技術研發中心建立了一套綠氫燃料在廣東電網調峰中應用的多階段運行模擬與優化規劃模型“Hy-Grid”。利用該模型，并基于廣東電網2035年的電源（含抽水蓄能）規劃與負荷預測，以廣東電網逐步到2035年實現50%的碳減排為目標，重點對下述三類場景開展研究：
算例1：新增風光電源，不配置電化學儲能，不使用綠氫燃料；
算例2：新增風光電源和電化學儲能，不使用綠氫燃料；
算例3：新增風光電源和電化學儲能，氣電和煤電逐步使用綠氫燃料（綠氫、綠氨）發電調峰。
按照綠氫在未來15年內，到廣東由2.5元/標方的落地價格逐步降低到2.0元/標方，綠氨由4500元/噸逐步降低到4000元/噸為邊界，以碳減排50%為約束，以廣東電網綜合發電成本最低為目標，研究團隊基于上述3個場景進行了計算與研究，獲得了廣東電網對綠氫燃料未來15年的優化規劃需求，如圖1所示，并有如下發現：

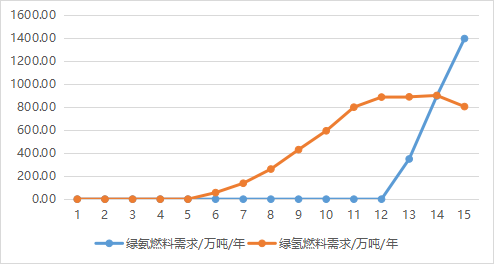

圖1 綠氫燃料替代需求（萬噸/年）
（1）僅新增新能源與電化學儲能難以實現到2035年碳減排50%以上的目標。
算例1和算例2，無一例外無法在15個規劃年內獲得優化規劃結果，即僅新增新能源與電化學儲能無法實現到2035年碳減排50%以上。特別是算例1，在規劃的后期，為實現減碳需求需要規劃嚴重超配的新能源帶電網基荷，此時新能源棄電率將超過90%，難以滿足工程需求。類似的情況也發生在算例2中，由于投資長時的電化學儲能經濟性較差，僅靠新能源與電化學儲能難滿足減碳目標。
（2）應用綠氫燃料可分步驟實現廣東電網到2035年碳減排50%以上的目標
算例3可以在15個規劃年內獲得優化規劃結果。通過在氣電和煤電中逐步使用綠氫燃料（綠氫、綠氨）發電調峰，可以實現廣東電網到2035年50%以上的減排目標。觀察圖1可知，綠氫燃料的逐步替代過程可總結為：摻氫—>純氫—>摻氨—>純氨，各步驟如下所述：
1）規劃第1-第5年：通過新增風光儲配置，可以滿足負荷增長和碳減排需求，在電網消納能力充足的條件下，風光儲的發電成本最具優勢，因此5年內優先采用該模式減碳；
3）規劃第11-第12年：采用純氫發電調峰的電量逐漸增加，燃煤發電量逐漸減少，綠氫發電承擔主要的碳減排任務；
4）規劃第13-第15年：碳減排約束進一步收緊，煤電機組受深度調峰最小技術出力約束，摻氨燃燒發電。從規劃第13年的3.27%摻氨到規劃第15年的13.39%摻氨。利用綠氨逐步替代火電燃料的減碳方式將在10年后具備必要性。
在實現到2035年廣東電網減碳50%的目標下，15年規劃期用于調峰的綠氫總需求近6000萬噸，預計需消耗綠電約3.36萬億千瓦時，接近我國目前年用電量的40%。在規劃的第15年末期，用于廣東電網電力調峰的年均綠氫消耗量約900萬噸、綠氨1400萬噸。其中，年綠氫需求接近我國當前年制氫總量（約3000萬噸/年）的33%，年綠氨需求接近我國當前合成氨市場（約4800萬噸/年）的25%。
結論
受限于區域資源稟賦，廣東乃至粵港澳大灣區的電力脫碳面臨巨大挑戰，難以用現有的成熟技術手段有效解決。依托風光大基地建設，與特高壓外送通道并行打造平價綠氫供應鏈條，充分發揮綠氫燃料的長時存儲特性，可以實現廣東電力調峰燃料的持續可靠供應，助力粵港澳大灣區實現規?；娏γ撎肌?
隨著減碳目標的逐步提升，廣東的氣電、煤電機組可通過逐步提高綠氫燃料的使用量，實現分步驟的電力脫碳。鑒于未來10-15年廣東所需要的綠氫燃料總量巨大，能源行業應重視氫能供應鏈可能對電力行業帶來的顛覆性變革，建議電力企業聯同政府部門與上下游企業優化規劃資源布局與技術研發力量。依托西部能源大基地開發，在國家層面提早布局綠氫來源與供應鏈路，并在高效制氫技術、電氫耦合技術、綠氫裝備入網檢測與綠氫碳排認證等關鍵領域加緊攻關，為綠氫供應新鏈條的健康成長疏通堵點，助力粵港澳大灣區實現碳中和。
