中國儲能網訊：在多種儲能技術中，熔鹽儲熱近段時間以來風光再現！
熔鹽具有工作溫度區間廣、儲能密度高、無需高壓運行、黏度低流動性好、壽命長等優良特性，非常適合在光熱發電系統中作為熱儲熱介質。除此之外，熔鹽還具有發電靈活、儲能規模大時間長、使用壽命長、環保安全等特性，在儲熱調峰方面的優勢也尤為突出。
熔鹽儲能技術即利用熔鹽在升溫和降溫過程中的溫差實現熱能存儲?；谏鲜鲞@些特性，近兩年熔鹽儲熱技術逐漸脫穎而出，迅速成為新能源發展中的一顆新星，走進了更多人的視野中，其應用場景也隨之豐富。
1
光熱發電
熔鹽具有傳熱能力強、系統壓力小、使用溫度范圍廣、經濟性較好等一系列優點，將光熱發電與熔鹽蓄熱儲能技術相結合，可實現24小時穩定持續供電，具有可調節、對電網更友好、兼容性更強等優勢，是最有條件擔當基礎電力負荷的新能源。因此，熔鹽是目前光熱發電傳儲熱介質的首選。
20世紀80年代，美國率先將熔鹽儲能傳熱技術應用于太陽能熱發電站的研究方面，其建設的SolarTwo項目是世界上第一個使用熔鹽作為儲熱、傳熱介質的太陽能光熱發電站，它為熔融鹽在光熱發電領域的應用打下了基礎。
2009年3月，西班牙安達索爾槽式光熱發電站成功運行，該電站配置了熔鹽儲熱系統，是全球首個商業化聚光太陽能電站。
在當前環境污染和能源安全成為影響中國乃至全球發展的嚴峻形勢下，通過政策補償和實施峰谷電價、季節性電價、階梯電價、調峰電價等措施，逐步推行以電力替代煤炭，提供連續穩定可調的高品質電能將是大勢所趨。而熔鹽儲能與光熱發電成在這一趨勢中，顯然成為了又一枚“王牌”。
▋哈密50兆瓦熔鹽塔式光熱發電項目
哈密光熱發電項目于2016年9月被國家能源局確定為國家第一批太陽能熱發電示范項目，也是新疆首個光熱發電示范項目，規劃容量為2臺50MW機組，本期建設1臺50MW塔式熔鹽光熱發電站，總投資15.8億元。2021年6月，該項目實現了夜間無光穩定并網發電，這標志著新疆首個光熱電站——哈密光熱項目正式開啟“24小時不間斷發電”模式。
哈密光熱項目建成后，將和該地區的風力發電、光伏發電等清潔能源項目，組合成為哈密綜合能源基地，源源不斷地提供清潔能源，對促進太陽能熱發電國產化進程，改善地區能源結構，帶動當?shù)叵嚓P產業經濟發展發揮重要作用。
▋青海共和50MW光熱項目
2022年，由中國電建集團西北勘測設計研究院有限公司負責總承包的青海共和50MW光熱電站采用了熔鹽塔式技術路線，其熔鹽儲熱系統可在無太陽的情況下，供發電系統繼續滿負荷運行6小時。
中電建青海共和50MW共和光熱發電項目二元鹽Solar Salt（60%硝酸鈉+40%硝酸鉀）是目前多數光熱電站選用的傳儲熱工質，其熔點為220℃，最高工作溫度可達600℃。

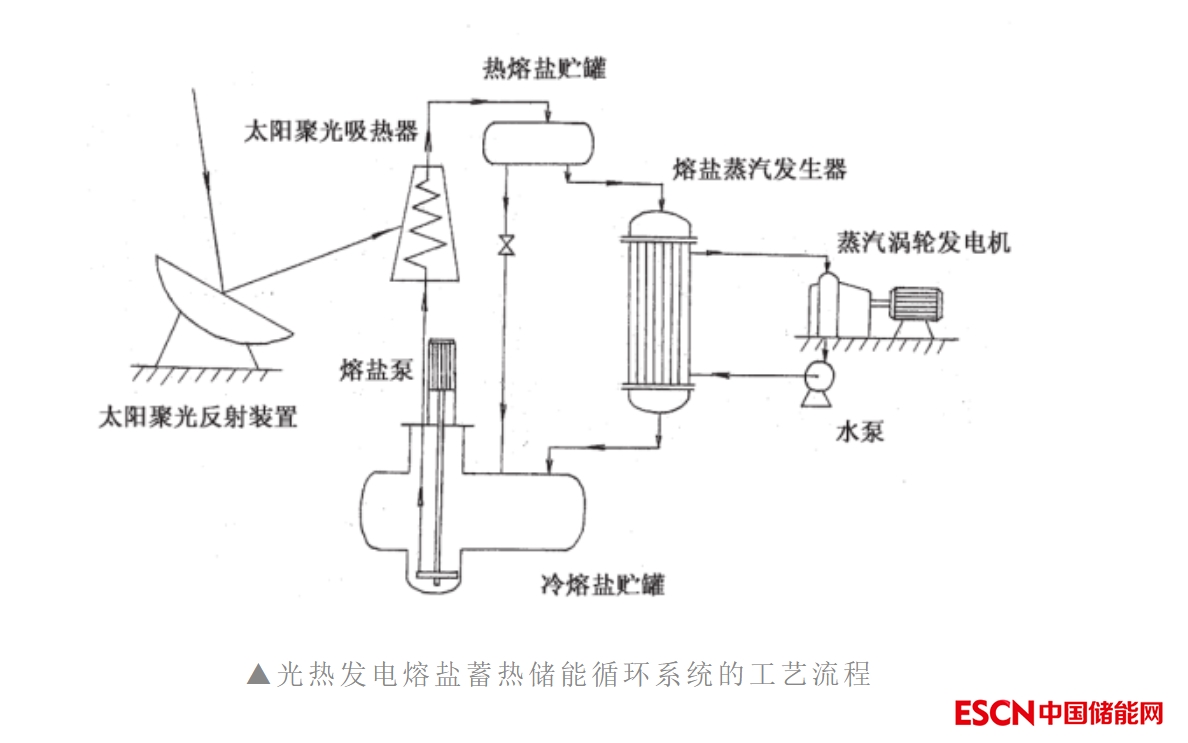

光熱電站一般采用冷/熱熔鹽雙儲罐存放熔鹽，冷熔鹽貯罐內的熔融鹽經熔鹽泵輸送到太陽能集熱器內，吸收熱能升溫后進入熱熔鹽儲罐中，隨后高溫熔融鹽流進熔鹽蒸汽發生器，產生過熱蒸汽，驅動蒸汽渦輪機運行發電，而熔鹽溫度降低后流回冷熔鹽儲罐。
光熱發電站實際運行過程中，日照強度會不斷變化，傳儲熱系統需要依據各個節點管道內熔鹽的溫度、壓力及時調整熔鹽流速，以保障系統穩定工作，電站出力總體平穩。
2
清潔供熱
傳統的燃煤取暖方式最大的問題就是污染嚴重。伴隨著“煤改氣”“煤改電”的推進，清潔供暖開始走進百姓的生活?！坝名}取暖”就是在這樣的背景下應運而生的，它能降低“煤改電”的運營成本，同時也為清潔供暖提供了一個新的途徑。
熔鹽儲熱系統可以高效利用廉價谷電和風電光伏等可再生能源棄電實現清潔供熱，在有效削弱供熱對化石能源依賴、助力可再生能源消納的同時，還可有效保證整個清潔供熱系統的經濟性和穩定性。除此之外，還可以為食品加工、紡織等企業提供穩定持續的蒸汽、熱風等高品質熱源。

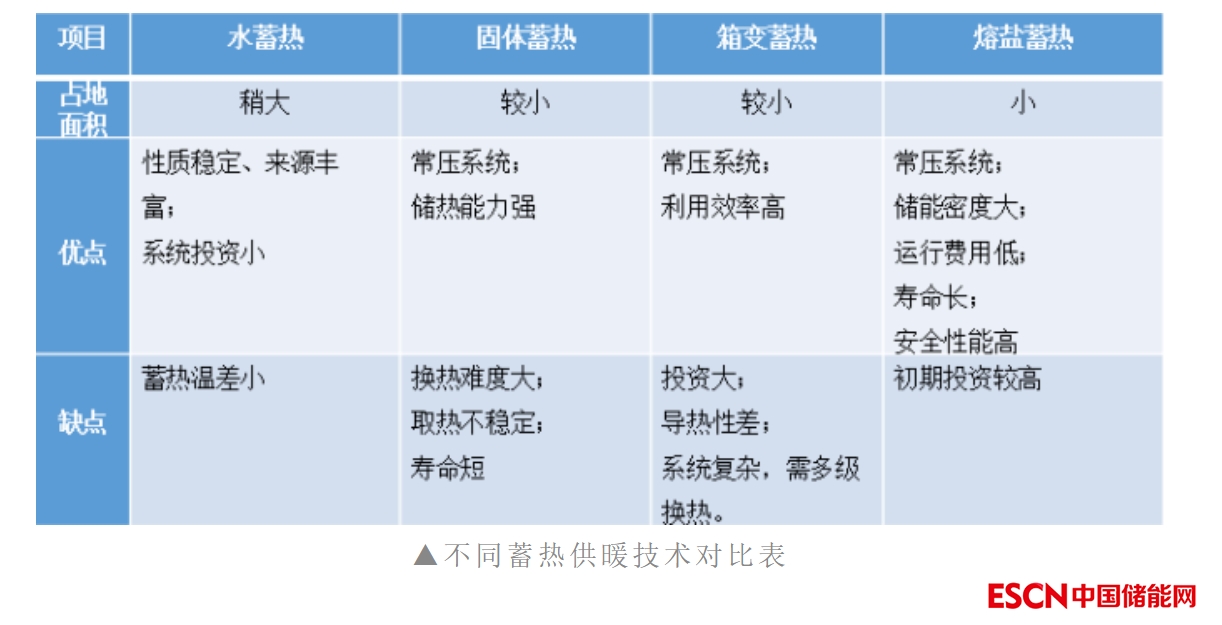

熔鹽蓄熱供暖系統與水蓄熱、固體蓄熱、相變蓄熱對比，綜合占地面積、系統安全、使用壽命、儲能密度等因素考慮，占有明顯優勢。
有研究在同一工程中通過經營成本、投資回收期等對比得出這樣的結論：熔鹽蓄熱總投資約5000萬元；在谷電價格較低、棄光棄風地區，工程的項目投資財務內部收益率較好，為7.8%；投資回收期約11.3年，經濟性較優。而固體蓄熱系統雖然總投資較省，約4000萬元；但全壽命周期上看經濟性比熔鹽蓄熱系統略差；投資回收期為11.7年，項目投資財務內部收益率為7.3%。
從總投資看，由于熔鹽蓄熱的工藝流程較固體蓄熱工藝更為復雜，因而使項目從設備采購、安裝、建筑方面投資都較高。但在營收相當?shù)那闆r下，熔鹽蓄熱放熱的全系統流程換熱效率較高，全壽命周期下熔鹽蓄熱的投資回收期與項目投資財務內部收益率略高。2種蓄熱方式在電加熱模塊中電熱轉化效率都很高，可以達到99%。
因此，若系統設備可以進一步優化，降低總投資造價，熔鹽蓄熱技術有望成為傳熱蓄熱方面最具競爭優勢的清潔供熱方式。
▋北京熱力供應中心北京西站蒸汽供應熔鹽儲熱改造項目
該項目采取了利用熔鹽儲代替燃氣鍋爐進行替代。項目利用低谷電時間段，將低價格電能轉換為熱能存儲，白天時使用熔鹽儲能系統對外供應蒸汽。該項目獲得了張家口及赤峰綠電進京指標；采用低谷綠電作為熱源，補貼后谷電價格為0.15元/kWh。
根據該電價進行核算，折算后的蒸汽運行成本為105元/t，作為新能源儲能消納供蒸汽示范項目，該運行成本僅為燃氣運行成本（北京燃氣價格2.6元/m3，蒸汽成本為208元/t）的50%左右，大大節省了運行費用。
和其他技術比，熔鹽儲熱的儲能密度、占地面積、使用壽命來具有優勢。既適合北方高密集城市地區對熱水、蒸汽供應系統進行綠色改造，也適合工業地區工業蒸汽的生產應用。
▋北京豐臺區熔鹽蓄熱產業化推廣研究與示范項目
作為國內落地的首個熔鹽儲能供蒸汽項目，該項目獲得了國資委專項資金支持，由北京熱力市政工程建設有限公司承建，采用了北京民利儲能技術有限公司開發的新型熔鹽儲能蒸汽系統。
據悉，該項目建設8MW熔鹽儲能裝置一套。主要配置高/低溫熔鹽儲罐、熔鹽加熱系統、蒸汽發生系統、智慧控制系統等設備，系統建成后將直接為北京西站地區供應飽和蒸汽。該項目已申請綠電補助，建成后單噸蒸汽成本可低至119元/噸。
該項目的落地應用，不僅體現了北京熱力集團看好熔鹽蓄熱技術在清潔供熱領域的發展前景以及對民利儲能新型熔鹽蓄熱技術的高度認可，也為其拓展集團產業鏈，為南方冷熱聯供及工業蒸汽應用市場打下良好的基礎。
▋紹興綠電熔鹽儲能示范項目
該項目由西子潔能承建，是浙江省最大用戶側熔鹽儲能項目、國內在建的最大規模熔鹽儲能項目。項目利用規模化綠電與熔鹽儲能技術，在電網低谷時段把過剩的綠電（風電或光伏）儲存在高溫熔鹽中，在高峰、尖峰時段利用儲存的熱能換熱對外供熱或發電。據計算，該項目每年可發電6370萬kWh，年供蒸汽量84萬噸，年可節約標準煤15.5萬噸，減排二氧化碳約29萬噸。
3
余熱回收
工業生產過程中存在大量的間歇式余熱，如高溫煙氣余熱、可燃廢氣余熱、冷凝水、廢水余熱等。以鋼鐵行業為例，有研究發現，國內鋼鐵工業能源消耗占全國工業總能耗的15%左右，但鋼鐵企業能源利用率僅為30%-50%。鋼鐵生產過程中產生了大量的余熱。
利用鋼鐵爐熔鹽余熱回收發電系統，可以將這些廢熱通過熔鹽蓄熱系統儲存起來，使高溫余熱轉化為可提供持續供暖或熱水的高品質熱能，還可以產生穩定可持續的高溫蒸汽，使發電功率和能源效率得到大幅提升，提高余熱發電系統的靈活性，用于居民供暖、熱電廠發電、熱水鍋爐回水加熱等，達到節能降耗的目的。原理如下圖。
目前利用熔鹽儲熱技術進行余熱回收的項目案例較少，江蘇聯儲能源科技有限公司致力于熔鹽儲熱技術商業化多年，該公司積極推動在鋼廠等領域的高溫余熱回收再利用業務發展，且已取得了一定的商業化突破。
4
火電靈活性改造
雙碳目標下，隨著電力系統的低碳化轉型，新能源發電大量并網，加大了對火電的需求。為消納新能源時空不連續性引起的電網負荷波動，傳統火電行業面臨深度調峰和靈活性改造。
靈活性改造的成本、運行費用以及電力輔助服務市場規則下的調峰收益是選擇最合適的改造技術之關鍵。相比造價高昂的蓄電式儲能調峰系統，利用熱儲能技術調峰具有最佳的技術經濟競爭優勢。
火電機組靈活性改造的目標通常是增加調峰深度、實現快速啟停、加快爬坡能力，其中重點是提高機組的深度調峰能力。但常規的靈活性改造方案存在低負荷運轉下主機效率降低、影響機組設備壽命、燃料系統控制的問題。
火電機組鍋爐出口蒸汽溫度一般在540~560℃，高溫熔鹽儲熱技術既能很好匹配這一溫度參數，又能實現大規模儲熱，非常適合應用于火電機組儲熱。因此，雖然儲熱技術路線眾多，在火電靈活性改造市場，目前已建成的儲熱調峰項目以固體儲熱、電極鍋爐+水儲熱為主，但熔鹽儲熱大有后來者居上之勢。

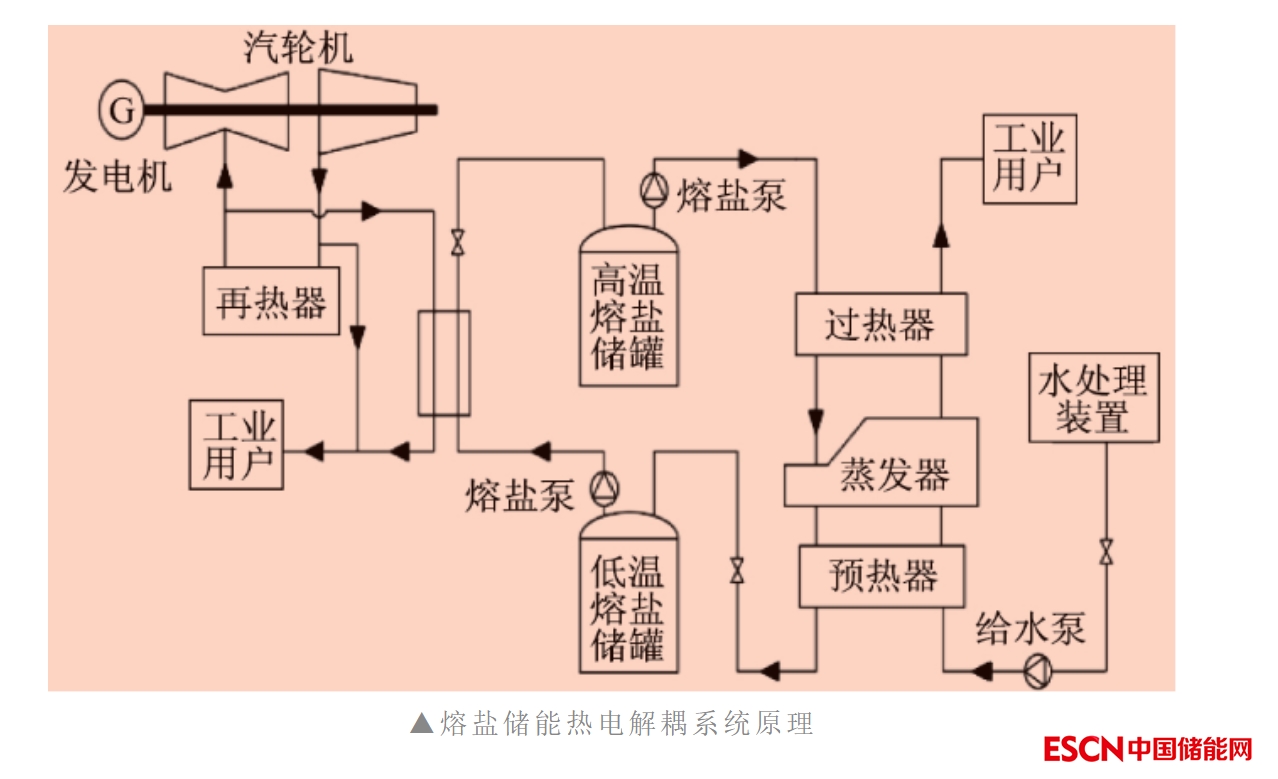

熔鹽儲能熱電解耦系統原理如下圖，該系統利用高溫蒸汽加熱熔鹽儲能，并實現供熱。
火電機組進行高溫熔鹽儲熱改造，將極大地提高其深度調峰能力，尤其是能解決常規改造方案存在鍋爐系統效率降低和輔機空轉率增加的問題；同時，機組改造后對外提供高參數工業供汽的能力將得到大幅度提高，這將有效提高電廠經濟效益，彌補調峰補償機制的不足。
火電靈活改造配置熔鹽儲熱系統優勢：（1）理論綜合效率高；（2）大幅度增加火電廠深度調峰能力；（3）儲熱時間長；（4）儲熱參數高；（5）使用壽命長、綜合效率高。
▋江蘇國信靖江電廠熔鹽儲能調峰供熱項目
西安熱工研究院有限公司自主研發的“與煤電耦合的熔鹽儲熱調頻調峰及安全供熱技術”在江蘇國信靖江發電有限公司的成功示范，標志著我國已全面掌握了與大型煤電耦合的熔鹽儲熱調頻調峰及安全供熱關鍵核心技術。這也是全國首個真正意義上采用熔鹽儲熱技術的大規?；痣娬{(diào)峰/調頻/供熱項目。項目設計配套儲熱量75MWh，使用儲熱用無機鹽1260噸，使用溫度180℃～450℃。
▋?nèi)A能靖遠熱電2×220MW機組熔鹽儲熱技術項目
華能靖遠熱電有限公司2×220MW機組熔鹽儲熱技術項目于2022年2月21日完成項目投資機會研究報告編制技術服務招標工作，由中國能源建設集團浙江省電力設計院有限公司負責該項目的投資機會研究報告編制工作。
項目場址依托華能靖遠熱電有限公司2×220MW熱電聯產燃煤發電機組廠區東南側閑置土地，擬規劃新建一套熔鹽儲能系統，對靖遠熱電現有2×220MW機組進行靈活性改造，改造后機組調峰、調頻能力大幅度提升，在火（熱）電機組需要提供更多輔助服務時，能夠發揮優勢，在輔助服務市場中獲得更多收益。
▋魏家峁煤電機組熔鹽儲熱示范工程
魏家峁煤電機組熔鹽儲熱示范工程是華能集團2022年“火電廠高溫蒸汽熔鹽儲熱技術開發與工程示范”的工程示范應用部分以及內蒙古自治區科技重大專項“基于火電廠高溫蒸汽或煙氣加熱儲熱的深度調峰關鍵技術研究”的配套項目，項目采用“蒸汽熔鹽儲熱”+“承壓斜溫層熱水儲熱”的全新儲熱技術路線，結合低負荷煙氣脫硝技術，重點解決機組低負荷運行靈活性問題。
目前，該項目進展整體平穩，截止2022年11月底，熔鹽泵房主體結構、熔鹽儲罐基礎、水箱基礎等已施工完成；再熱蒸汽管道施工完成70%，凝結水管道施工至C排外；脫硝煙道及煙氣換熱器改造安裝完成，保溫完成，工程建設工作正扎實推進。
5
移動儲熱供熱
當前，我國存在著大量熱力管網無法覆蓋到的工業企業、酒店、洗浴中心、學校、醫院等供暖的熱能用戶，移動供熱市場需求巨大，然而至今為止，移動蓄熱供熱市場仍未全面打開。
所謂移動蓄熱供熱就是把某處的余熱等熱能資源回收并存在蓄能熱源裝置中，通過車載方式將熱能運輸?shù)搅硪惶?，再把熱能釋放到供熱裝置中，最后通過供熱系統為熱用戶提供所需熱能。通過移動蓄熱供熱能夠將余熱資源與“用熱孤島”有機地銜接起來，達到安全、穩定、高效、經濟的供熱目標。
利用熔鹽儲熱技術進行移動蓄熱供熱特點是：無管路熱損失，熱能利用率高；可實現廢余熱高效回收利用，節能減排雙收益；無需管道鋪設，投資少、運行成本低；且設備運行靈活，操作安全簡單；可實現供熱管網輻射不到的企業或工廠。
雖然已有眾多企事業單位對移動儲熱供熱技術開展了研究，但目前擁有商業化應用案例的供應商數量較少。據悉，目前上海電氣已開發出了相關產品。
6
綜合能源服務
作為綜合能源業務“源網荷儲”技術體系的重要一環，儲熱技術在綜合能源服務業務中有著舉足輕重的作用。
在“源”側，需求目前主要來自火電廠靈活性調峰?？梢栽陔姀S側建設一些儲熱裝置，通過火電機組的深度調峰和熱電系統的熱電解耦來解決新能源電力大規模接入后，電力調度方面的一些問題。目前這一場景多采用熔鹽蓄熱和固體蓄熱。
利用熔鹽儲熱進行綜合能源服務的特點是：通過與光伏、風電、核能等系統互補耦合，為用戶提供高效智能的多種能源供應，提高能源利用率；實現能源生產和環境治理的融合，減少污染物排放和降低企業用能成本；提高清潔能源的使用比例，優化能源結構。
在《基于熔鹽儲熱的綜合智慧能源系統方案研究》一文中，作者提出了帶有熔鹽儲熱的風、光、儲一體化的綜合智慧能源系統方案，并開發出可復制、可推廣、可延伸，覆蓋電/熱/冷/水的帶有熔鹽儲熱的分布式能源多聯供功能模塊，其具備在分布式電站、工業園區、辦公樓宇等多場景應用模式下的商業推廣價值，對提升熔鹽儲熱技術的可持續研發能力、引領熔鹽儲熱技術開發以及熔鹽儲熱技術的推廣應用具有重要意義。
▋北京熱力集團花家地供熱中心熔鹽儲熱改造項目
北京熱力集團花家地供熱服務中心原本配置9臺14MW燃氣鍋爐，非供暖季只啟用一臺燃氣鍋爐，每天啟停也造成能耗大、經濟性差的問題。因此公司投資669萬元（設備投資、不含稅）建設了一套加熱功率2.1MW的新型熔鹽儲熱裝置。
該示范項目滿足了非冬季與燃氣鍋爐廠房聯合，并在冬季可以進行應急供熱的需求。根據2019年數據實測，系統能量轉換的效率達到96.3%，通過熔鹽加熱生產的熱水電費成本2.75萬元，折合熱水共計2512噸，折算熱水單噸電費成本10.9元，2019年的熱水供應價格為35元每噸，收益較好。
該項目利用現有電力容量，在低谷電時段內以電加熱熔鹽的形式儲存熱量，供應采暖季供熱和非采暖季生活熱水需求，具有安全、環保、經濟等特性，可降低“煤改電”高昂的運營成本。
7
共享儲能電站
2021年7月，國家發改委、國家能源局聯合發文明確“鼓勵探索建設共享儲能”，山東、湖南、浙江、青海、河南、內蒙古等20多個地方能源主管部門相繼出臺配套政策，把共享儲能作為開發建設儲能電站的重要方向。基于熔鹽儲熱技術的共享儲能電站看到發展曙光。
乘著政策的東風，基于熔鹽儲熱技術的共享儲能電站的規劃也正慢慢展開。
天津濱海光熱發電投資有限公司迅速抓住機遇，積極布局熔鹽型共享儲能電站，在2021年的12月與甘肅金昌市發改委、華電集團甘肅分公司簽約，計劃打造一個600MW/3600MWh的共享儲能電站，該項目已于去年完成備案。
2022年5月，浙江金華舉行“崛起浙中制造先行”2022年先進制造業“云招商”暨重大項目簽約活動。期間，一個600MW/3600MWh的高溫熔鹽共享儲能調峰調頻電站及生物質綜合利用年產4萬噸活性炭項目簽約。
該項目總投資50億元，其中的熔鹽儲能系統所需的補燃燃料來源于生物質氣化的副產品生物質天然氣，全程零排放。
“用鹽取暖”方興未艾，“用鹽發電”已成為光熱電站的標準配置，熔鹽儲能技術還亟待更深入的工程研究及更廣泛的應用場景挖掘。
在各方積極踐行雙碳目標的大背景下，熔鹽儲熱技術在降低生產成本、提高企業效益、節約不可再生能源、減少碳排放、回收廢棄熱能、電能等方面擁有著巨大的潛力，隨著研究的不斷深入，未來也有望與更多行業聯姻，攜手構建更加綠色的能源體系。
