中國儲能網訊：上海市作為典型的人口聚集、負荷密集區域，具有外來電比例高、本地資源稟賦不足的特點。
從發電側的角度出發，新能源發電資源在電力系統中的占比逐年提升，未來新能源占發電資源主體的比重將超過50%，并且預計“十四五”新增風電、太陽能發電裝機1.19GW、2.70GW。同時，傳統電力供應體系中以煤電為主的化石能源將逐步調整成為調節性資源。
從用戶側的角度出發，隨著二氧化碳排放量的增加以及環境氣候的變化，夏、冬兩季出現極端性天氣的概率變高，造成電力系統出現明顯的雙峰特征，且尖峰負荷的持續時間短暫。同時，隨著第三方產業與居民用電的發展，負荷峰谷差逐年拉大，最大峰谷差達48.5%（1312萬kW）。并且物聯網、信息通信等技術的廣泛普及使得商業樓宇、電動汽車、分布式能源、5G基站等用戶靈活資源快速發展。
目前，上海市電動汽車保有量增長迅猛。截至2020年底，電動汽車保有量總規模全國第一，占全國9%。在上述背景下，上海市成為全國首批建設虛擬電廠的城市之一，并且目前已取得一定的成效。
上海市虛擬電廠發展技術路線
一、資源發掘
“十四五”規劃中指出，加快發展方式綠色轉型需要全面提高資源利用效率，強化重點用能單位節能管理，實施能量系統優化、節能技術改造等重點工程。上海市可調節負荷資源超過8760MW，其中包括工業負荷1230MW、商業負荷2160MW、電動汽車負荷1000MW等。
為充分發揮資源優勢，上海電力公司將虛擬電廠項目聚焦于需求響應資源，引導電力用戶的用能需求，實現電力用戶由電能消費者到電能產消者的身份轉變。
（一）上海黃浦區商業建筑虛擬電廠示范項目
2020年上海市公共建筑能耗分析報告中指出，在上海市建筑的分項用電數據中，空調設備與照明類電器設備在用電總量占據份額超過整體的70%。在以空調負荷、照明負荷為主的電能消費體系下，商業建筑中的負荷具有靈活可調的性能，能夠在電力市場中發揮巨大的經濟性價值。
黃浦區作為上海市商業建筑的密集聚集區，擁有超過200幢大型商業建筑，并且在原有建筑中配備能耗監測裝置，有完備的基礎條件實施需求響應項目。基于上述條件，上海市于2016年開展國家級需求管理示范項目“上海黃浦區商業建筑虛擬電廠示范項目”建設。項目的建設落地為電力系統安全運行提供保障，有效提高了可再生新能源的消納水平，充分體現綠色節能理念。
目前黃浦區內約50%的商業建筑接入了虛擬電廠平臺。項目采用資源審計注冊，年度能力核定，滾動持續開發的方式開展資源能力的持續建設。同時，根據用戶參與情況，對優質資源開展自動需求改造，采用自動需求響應技術實現對用戶側設備的調控。與傳統的被動需求響應相比，自動需求響應能夠更加及時調整設備的運行狀態，保證了需求響應的靈活高效。截至目前，已經完成20%的資源自動需求響應改造。
黃浦虛擬電廠按年度常態化制定全年度虛擬發電任務，任務主要月度周期執行，設定全資源調度，精確調度，累計執行次數等目標，并針對資源發電執行情況，對前50家優質資源進行年度性政策補貼。截止2021年，上海市黃浦區智慧虛擬電廠平臺已納入黃浦區商業樓宇130幢，注冊響應資源約60MW商業建筑需求響應資源開發。包含了冷水機組、風冷熱泵、電熱鍋爐、動力照明、充電樁等大量設備。黃浦區虛擬電廠實現了在不降低用戶用能體驗的前提下，針對用戶的一樓一策個性化定制。
（二）上海嘉定區泛在電力物聯網智慧充放電示范試點項目
隨著電動汽車保有量持續快速增長以及電網轉型升級步伐加快，電動汽車作為與電網連接的C端用戶，其廣泛互聯、智能互動的電力物聯網技術和業務形態愈加顯著，將成為未來能源互聯網的重要一環。
上海嘉定供電公司與國網電動汽車服務有限公司合作開展泛在電力物聯網智慧充放電示范試點項目，應用V2G技術和有序充電技術，統籌協調電動汽車與電網電力電量平衡，有效地提高電動汽車與電網協調運行的有序性、可靠性、經濟性，促進清潔能源消納，減少棄風棄光。預計到2030年，家庭電動乘用車將達8000萬輛，通過V2G充電樁以及有序充電業務的開展，國家電網將節約投資1750億元，為社會節約投資1430億元，共計節約3180億元。同時，電動汽車年消納清潔能源將超過2000億kW·h。
嘉定供電公司開展的電動汽車智慧充放電業務，融入共享充電理念，通過智慧能源系統平臺調控，實現電動汽車有序充電。智慧充放電業務采用線上線下結合的模式,建立“云-管-端”的整體系統架構。其中用戶端層面由能源路由器(新一代智能電能表)實現電動汽車、儲能、分布式電源、微電網、蓄熱電采暖等新型用能設備的即插即用、數據感知、采集和控制。能源控制器作為配變臺區智能管理單元,實現臺區負荷數據收集和臺區內客戶側設備的智能控制。云平臺負責電網與用戶需求的平衡,實現全網負荷調度,為客戶提供優質服務。
開展智慧充放電項目解決了居民區充電困難的問題。通過制定居民區充電網絡規劃，研制通用的標準化設備，統一協調解決建設難題，基于有序充電、鄰近車位共享等業務方式，減少建樁數量，解決建樁難題，降低充電成本，避免出現無序建設、零星接入和重復施工等現象。智慧有序充電建設通過對用戶充電行為、用能行為的靈活引導與主動調控，降低配變峰值負荷超過30%，將80%充電量優化調整到了配變負荷低谷時段，使配變接納充電樁能力提高4倍，顯著提升配電網資源利用率，實現削峰填谷。
二、市場交易
（一）政策規則介紹
2018年9月，華東能源監督局發布了關于印發《華東電力調峰輔助服務市場試點方案》和《華東電力調峰輔助服務市場運營規則（試行）》的通知，華東電力調峰輔助服務市場于2018年9月底開展模擬運行，2019年1月1日起正式運行。
規則中明確規定，市場賣方主體為調峰能力不低于30萬kW及以上的燃煤機組、新投產電價市場化的抽水蓄能機組等，并適時考慮逐步擴大至其他具備規定調峰能力的發電資源。2020年4月，華東能源監督局發布了《上海電力調峰輔助服務運營規則（試行）》，明確規定上海市電力調峰輔助服務市場中包含虛擬電廠調峰交易，從此虛擬電廠可正式作為獨立市場主體參與調峰市場提供輔助服務。
上海電力調峰輔助服務運營規則中指出，市場類型按照時間類型分為日前市場、日內市場以及實時市場。日前市場對應提前24h發起的調峰需求，日內市場對應提前三四小時發起的調峰需求，實時市場對應未來15min發起的調峰需求。
在日前市場中，虛擬電廠通過對內部成員的負荷預測、新能源發電預測，確定次日的基準出力曲線或用電曲線，調度中心發布未來24h內間隔15min共96個調峰需求點。此時，虛擬電廠在基準曲線的基礎上，申報每個時間點的交易電量與電價。調度中心以統一邊際電價進行市場交易出清，并發布出清結果。虛擬電廠在接收出清結果后與調度中心簽訂合約，并在次日按照出清結果發用電。由于負荷以及新能源出力的不確定性，實際負荷與預測值之間、虛擬電廠實時運行出力與日前出清結果之間往往存在偏差，因此需要引入日前市場與實時市場。
在日內市場與實時市場中，調度中心發布未來三四小時或15min之后的調度需求，虛擬電廠在日前交易結果的基礎上進行申報，在實時市場中還應提供響應時間，同樣由調度中心統一按照邊際電價進行出清，虛擬電廠接收出清結果并執行交易計劃。最終，虛擬電廠的收益按月度由實際執行的電量進行結算補償。具體交易流程如圖1所示。在上海電力調峰輔助服務市場中，為保障參與交易的虛擬電廠能夠提供可靠的調峰能力，設置參與市場的虛擬電廠調峰容量不低于1MW·h，并且要求虛擬電廠內用電信息采集時間周期小于15min，響應時間不超過15min，要求響應持續時間不小于30min。
在結算時，由于市場處于建設初期，為維護市場主體積極性，鼓勵更多主體參與市場調峰，交易規則中并未規定考核標準細則，即結算時按照實際出力進行結算，而不考慮實際出力與計劃出力的偏差。

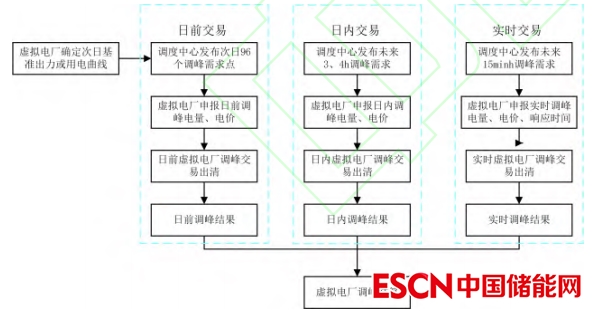

圖1交易流程示意
（二）上海市虛擬電廠市場化交易機制設計
虛擬電廠市場化交易立足于利用虛擬電廠可控制、可調節的資源特性，通過市場手段構建虛擬電廠生態模式，優化電網運行特性。根據應用場景和時間維度的不同，設計了四個交易品種。從時間維度出發分為中長期交易與短期交易。詳細交易類型與相關信息如表1所示。
中長期交易定位于獲取虛擬電廠較為穩定的調節能力，為電網提供可被隨時、快速調用的調節資源，分為中長期備用交易與中長期調峰交易。中長期備用交易按照月度單邊競價，提供次月高峰時段，可在10min內被調用的備用容量；中長期調峰交易同樣按照月度單邊競價，提供次月可供調用的調峰容量。
短期交易定位于進一步挖掘虛擬電廠調節能力，解決電廠側的短期交易，為電廠側減少一部分費用支出，分為新能源發電曲線調節交易與替代調峰交易。新能源發電曲線調節交易在D-2日與風電、光伏企業交易，幫助其調整發電曲線偏差；替代調峰交易在D-2日與火電企業交易，幫助其在用電低谷時段進行調峰。

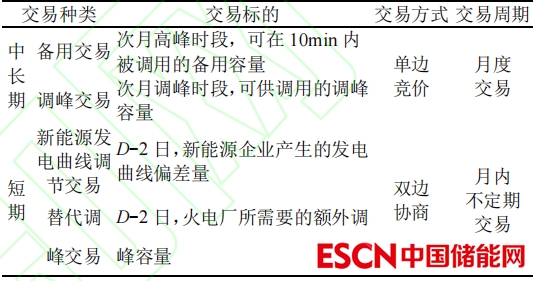

表1交易類型
針對不同的交易品種，上海電力公司從準入機制、交易出清等方面進行了詳細的機制設計。
（1）準入機制。為確保虛擬電廠主體能夠順利參與市場化交易，要求虛擬電廠主體滿足市場信息的交互要求、市場計量的周期與精度要求。同時，為適應調峰市場規則，要求虛擬電廠最小調節功率不小于1MW。在市場建立初期，響應時間、爬坡速率等技術指標的要求與試點單位的現有能力相匹配。
（2）交易申報。針對中長期交易，虛擬電廠可以分時段申報調節容量與價格；針對短期交易，需要確定虛擬電廠替代調峰曲線（間隔15min）或者偏差調節曲線（間隔5min）及價格分成比例。
（3）交易出清。在交易出清階段，采用響應速度、調節速率、可持續時間、交易執行度等性能指標對申報價格進行修正，促使虛擬電廠主動提高自身技術指標。
（4）交易執行。調度中心完成次日虛擬電廠的預調用計劃后，虛擬電廠根據計劃確定次日各類聚合資源的調用容量，形成調用方案。次日，調度中心對虛擬電廠進行實時調用。、
（5）偏差量執行。偏差量由營銷部門通過對比虛擬電廠基線與交易執行量進行認定，當虛擬電廠調節容量、響應時間未達到調用需求時，將對虛擬電廠進行考核。結算時，由電力交易中心計算虛擬電廠補償費用、偏差考核費用等信息，并出具結算憑證。
三、運營調度
如圖2所示，完整的虛擬電廠的運營架構能夠劃分為3個層次：資源層、聚合層、平臺層。
資源層主要由不同類型用戶響應終端的可調節資源組成，包括分布式電源、小火電、新能源、常規用戶負荷、儲能設施、電動汽車、充電樁等。聚合層主要通過不同類型、不同區域的虛擬電廠側系統將單體容量小、資源數量多、種類豐富的可調節資源進行匯聚和優化控制。平臺層包括調度平臺、電力交易平臺、虛擬電廠管理平臺。
通過各平臺的協調配合實現虛擬電廠的注冊、交易、運行、結算全流程管理。燃?xì)廨啓C蓄冷機光伏板儲能裝置能源站商業樓宇調度平臺電力交易平臺虛擬電廠管理平臺虛擬電廠注冊信息報價信息合同信息出清結果出清結果出清結果結算信息調度需求調用信息準入審核結果執行認定結果虛擬電廠外特性執行認定結果響應信息虛擬電廠電鍋爐動力與照明空調調用信息工業設備虛擬電廠科技產業園區空調動力與照明準入審核結果準入條件滿足情況接入方案虛擬電廠外特性虛擬電廠檔案響應信息。
圖2虛擬電廠運營架構
（一）虛擬電廠運行管理與監控平臺
上海市構建城市級分布式可調節資源集控平臺，并按照“四、三、二、一”運行體系實現對虛擬電廠的協同調度。
“四”是指以用能設備、電力用戶、負荷集成商、市級平臺為基礎構建的虛擬發電單元、虛擬機組、虛擬電廠、虛擬電廠運控中心四級模型。“三”指按照容量最大、體驗最佳、均衡控制等運行模式實現上述四級模型之間的三層聚合，通過即插即用設計實現用戶規模的彈性匯聚?！岸敝妇C合用能優化以及用戶與電網之間能量交換的優化?！耙弧敝附ㄔO(shè)市級虛擬電廠運行管理與監控平臺，實現上海市全部虛擬電廠資源的統一管理與調度。
目前，上海市虛擬電廠運行管理與監控平臺接入12家虛擬電廠，所涵蓋資源類型包括工商業樓宇、三聯供、電動汽車、鐵塔基站等。虛擬發電機組共10078戶，削峰能力107310kW，填谷能力79300kW。
虛擬電廠運行管理平臺包含的頂層概念數據實體有：虛擬電廠注冊管理、虛擬電廠發電資源注冊、精準負荷預測、發電任務調度執行、調節能力實時上報、運行效果輔助決策與調節效果考核。
接入的各個虛擬電廠將各個發電資源的當前運行狀態與參數上報至運行管理平臺，再依據實時的發電資源的設備狀態、發電狀態、儲能狀態、負荷狀態、電廠對電網送受電情況以及各終端可調能力，作為實時的發電任務調度依據。在每次調控任務完成后，運管平臺提供結算、技術參數、偏差率考核等功能。使用大數據技術，對各個虛擬電廠、不同類型的發電資源進行發電效果評估，評估維度包括斜坡能力、恢復能力、經濟效益、社會效益等，以促進虛擬電廠對調控過程優化。
（二）調度控制平臺
調度控制平臺負責根據電網運行情況提出市場需求，遠期具備向虛擬電廠下達控制指令的能力。針對調度控制技術，上海市電力公司進行了探索性的規范設計，對調度技術提出了具體要求，包括調控系統需及時掌握可調資源用戶調節容量，支持的調控方式以及用戶響應方式等。
調度系統需具備掌握可調資源用戶的可調節容量的能力：若因故障、檢修等異常導致的可調容量發生變化，調度系統應立即申報。并且建立可調節容量核查機制，定期或不定期核實實際可調節容量；調度系統所支持的調控方式分為三類：連續協調、離散協調以及開關協調；調度系統支持的用戶相應方式分為人工響應以及自動響應。
2021年“五一”長假末尾，上海電力公司開展了國內首次以“雙碳”為主題的電力需求響應行動。運用虛擬電廠技術，精準調控工業生產、商業樓宇、微電網、分布式能源、冷熱電三聯供、儲能設施、冰蓄冷、公共充電站、小區居民充電樁等不同負荷資源，不僅是國內同類需求響應行動中可調節資源種類最全、充電樁負荷規模最大、基站儲能參與度最高的一次，同時還首次融入了“智慧減碳”的概念。
2022年春節期間，上海電力公司基于“無感調控”模式開展了2022年首次填谷需求響應。此次響應針對電動汽車有序充電、能源站自動調控、建筑用能控制系統(cyber physical systems，CPS)等3個主題場景，在不影響用戶正常生產、生活秩序的前提下，用戶側智能終端自動接受需求響應調控指令，按照預置策略本地分解執行，事后按照預定計劃自動恢復，全程無人工現場干預。與傳統調用模式相比，“無感調控”戶均影響更小、用戶積極性更強、調控精度更高、響應時效更快、電網調控更可靠，助力需求響應常態化開展。
四、信息通信
面對虛擬電廠空間分布廣、信息交互頻繁、電網調峰調頻需求愈發迫切的要求時，現有通信系統面臨著來自4個方面的問題：（1）統計復用造成的時延不可控；（2）通信網絡分布式管理引發的網絡資源利用率低；（3）控制層和設備層斷面連接多、協議雜、刷新頻率各異，網絡兼容性差；（4）控制向末梢延伸引發的暴露面擴大，傳統的“圍堵式”安全防護體系無法滿足安全防護要求。
為應對來自虛擬電廠發展帶來的挑戰，上海電力公司開展了面向虛擬電廠的新型通信系統建設，促進現有通信系統向統一靈活的接入網絡架構、集中式控制調度、端到端安全防控體系以及彈性通道、時延可控的虛擬電廠新型通信系統的演進和發展，為虛擬電廠助力新型電力系統建設提供了堅實的通信基礎。
（一）面向虛擬電廠的新型通信系統建設
為適應海量分布式可調資源接入對通信網絡造成的影響，新型通信系統需同虛擬電廠一樣具有聚合能力，以此提供虛擬電廠業務差異化、安全可靠承載和按需資源調度的需求。新型通信系統按照“軟、硬件解耦”“承載、控制、業務分離”的原則自底向上分為承載層、控制層、資源層。
在承載層，傳統IP網面臨服務質量(quality of service，QoS)無法嚴格保障、基于媒體接入控制(media access control，MAC)共享的“軟隔離”安全級別不高、帶寬分配不靈活等問題。為滿足虛擬電廠調控業務在時延、隔離度上的承載需求，承載層開展確定性時延網絡建設。通過確定性網絡有界低時延、低抖動、低丟包、高精度、泛在連接等特性，為高可靠、低時延的虛擬電廠調度業務提供可靠確定性的網絡條件。
上海電力公司采用切片分組網(slicing packet network，SPN)開展確定性時延網絡建設。SPN屬于IP化的確定性光傳輸網絡技術，是利用切片以太網技術并融合密集波分復用(dense wavelength division multiplexing，DWDM)的新一代傳送網絡系統。SPN網絡底層采用通道靈活以太坊技術(flex Ethernet,FlexE)技術，通過固定時隙調度機制，保證通道承載業務的時延、抖動及安全隔離要求；同時通過通道化、端口綁定、子速率等多種帶寬分配機制，保障業務帶寬分配的靈活性。
向上使用源路由技術，并通過SDN控制器與源節點通訊，實現了網絡上所有SPN節點間的路徑自動計算與生成，并自動生成保護路徑，使網絡具有抗多點故障下的業務恢復能力，確保了虛擬電廠控制類業務的安全可靠。網絡具備毫秒級時延、百微秒級抖動的確定性指標能力。
在控制層，針對傳統網絡分布式路由算法固有的缺乏全局拓?fù)湫畔ⅰ⒁紫萦诰植孔顑?yōu)解、全網資源利用率不均衡等問題，上海電力公司通過引入基于軟件定義網絡思想的集中控制器，構建了具有全局視圖、實時監測能力的“上帝視角”，將傳統的網絡設備解耦為通用轉發設備和控制器，通過集中控制器實時獲取全網的拓?fù)湫畔?，與上層資源調度平面協同處理，將用戶的需求轉變?yōu)榫W(wǎng)絡控制策略，將傳統網絡“面向無連接”方式轉變?yōu)椤懊嫦蜻B接”方式，在實現差異化業務按需承載的同時，提升了全網資源利用率和“比特”價值。平均帶寬利用率提升20%以上，降低數據網網絡核心節點設備負載率30%以上。
在資源層，面對協議復雜多樣、不同廠家網管難以兼容、跨域跨網業務QoS保障等問題，對統一資源調度的能力、可靠性提出了更高的要求。上海公司開展通信資源智能調度系統部署，如圖3所示。
該系統向下屏蔽不同廠家控制器的差異，對上將用戶需求翻譯成控制器可以理解的策略并下發執行，同時引入基于人工智能的流量預測算法，提升資源調度的準確性，使業務保障方式變得按需靈活。配置指令數量從原有的成百上千條精簡到現有的20條以下，新業務的上線時間從原來的小時、天級縮短到現在的分鐘級，真正實現電力通信網“一鍵指配”，按需保障業務端到端服務質量。

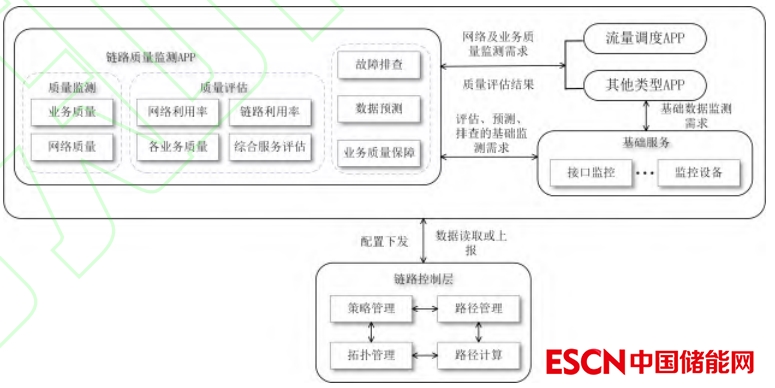

圖3基于人工智能流量預測的通信資源調度系統
（二）“端云邊”新型通信系統安全架構
為應對虛擬電廠終端本體安全、接入可信安全、業務行為安全、數據安全等自下而上的安全挑戰，上海電力公司通過終端威脅感知、可信安全交互、業務安全檢測、統一數據安全管控等方面構建虛擬電廠安全防御體系，提出“端管云”安全整體解決方案，為虛擬電廠保駕護航。
在端側，針對光纖傳輸竊聽篡改安全風險，利用光纖內生安全理論，基于物理層安全內源式防御信道模型，研制電力內生安全光通信終端，完成虛擬電廠平臺生產控制區到承載網站點兩側部署。安全光通信是以抵御線路或節點竊聽攻擊為目的，以增強抗截獲信息防護能力為手段的新體制光通信技術，不依賴于附加的外部協商過程，是完全由通信系統自身提供對信息傳輸內源式防護的安全光通信方式。
內生安全終端通過把傳統光通信信道噪聲區和信號區進行了重新劃分，攻擊者在竊聽光信號的時候只能竊聽到混疊的信號，恢復出來信息的誤碼率趨近于50%，從信息論的角度說，竊聽者獲得的信息量趨近為0，從而解決通信加密、隱藏和竊聽發現一體化的安全問題，實現虛擬電廠通信系統“通密一體、傳防融合”，大大降低敏感數據被竊聽、被篡改的風險。
在管側，遵循《電力監控系統安全防護規定》和《電力監控系統安全防護方案》等要求，創新性提出具有高度共識的“安全I(xiàn)區+”的概念?！鞍踩獻區+”是在原有安全一區的防護基礎上，加入負荷調控模塊。能夠確保在原有I、II區電網控制功能不受影響的條件下，進一步強化了可調節負荷數據的安全保護。
在“云”側，完成網絡安全態勢感知平臺和數據安全管控平臺部署。網絡安全態勢感知平臺基于大數據、人工智能等新技術，結合虛擬電廠多種業務場景，從攻擊發生時系統對象的不同空間層次、攻擊持續時間以及破壞正常業務邏輯的行為表征等多個維度進行攻擊關聯和推理，實現攻擊路徑回溯及可視化。
同時，通過與安全設備聯動，實現對攻擊事件的智能處置。數據安全管控平臺，采用服務化、組件化方式，打造敏感數據識別、分類分級、數據脫敏、數據水印、虛擬數據庫、數據加密等安全服務能力，構建敏捷高效的數據安全能力資源池，為虛擬電廠業務運行過程中的個人信息、客戶敏感信息、企業經營數據等提供持續先進的數據安全能力服務，保障數據各環節安全可控。
