作者：熊亞林 1,2 圖片許壯 3王雪穎 2高鵬博 2楊康 1
單位：1. 國華能源投資有限公司；2. 北京國氫中聯氫能科技研究院有限公司 ；3. 北京低碳清潔能源研究院
引用： 熊亞林,許壯,王雪穎等.我國加氫基礎設施關鍵技術及發展趨勢分析[J].儲能科學與技術,2022,11(10):3391-3400.
DOI：10.19799/j.cnki.2095-4239.2022.0254
摘 要 加氫基礎設施技術的發展是低碳清潔氫氣在交通領域應用的重要支撐。本文對加氫基礎設施技術進行綜述，介紹了包括美國、日本、歐洲等國家和地區的加氫基礎設施技術路線圖和技術指標目標，提煉了降低設備成本、提高運行可靠性和降低運行能耗三個關鍵指標作為加氫站降本技術的開發思路與目標。主要國家通過高可靠性及高效率的氫氣壓縮機與液氫泵、高效加氫機、高壓閥門、長壽命膜片等核心裝備、關鍵材料及組件的國產化等攻關方向進行研發布局從而實現加氫站整體降本，對我國加氫技術路線制定具有重要參考價值?；趪?guó)內加氫基礎設施技術發展現狀，分析并量化對標我國關鍵技術裝備性能指標與國外的差距，提出我國加氫基礎設施整站與關鍵技術裝備技術路線與攻關方向，并建議從技術突破、政策鼓勵與產業協同創新等多方面協同發力，降低加氫基礎設施成本，從而發揮氫能在交通領域深度脫碳方面的作用。
關鍵詞 氫能；加氫基礎設施；加氫機；壓縮機；液氫
為實現碳中和目標，全球已有許多國家戰略布局氫能與燃料電池相關技術，將氫能作為達成聯合國氣候變化綱要公約締約國大會減碳要求的重要策略，日本、韓國、德國、美國等逾20個國家或地區頒布了氫能相關發展政策，形成了較為清晰的氫能發展戰略與路線，并通過氫能多元化應用及產業鏈上的關鍵技術研發與商業化來帶動經濟發展。2019年全球氫能相關市場規模已達到25 億美元，未來將會以10%的復合年均增長率在2023年達到 38 億美元，氫能產業具有極大的市場潛力。在碳中和與經濟增長新引擎的雙動能作用下，越來越多的國家開始關注氫能產業價值鏈的發展。
2019年氫能首次寫入我國《政府工作報告》，明確“將推動加氫等基礎設施建設”作為氫能源產業鏈上游制氫與下游用戶的聯系樞紐，其是產業鏈的核心環節，也是大規模發展燃料電池汽車的基礎條件。2022年3月，國家發改委、國家能源局聯合印發《氫能產業發展中長期規劃(2021—2035年)》，作為指導今后15年氫能產業發展的綱領性文件，明確指出到2025年部署建設一批加氫站。加氫站的建設得到了各方關注，但我國加氫站技術也面臨著瓶頸：一方面，我國在加氫站關鍵技術方面起步晚，目前國內研發的35 MPa加氫站技術和加氫機技術在加注速度、加注能耗等關鍵性能上實現逐步提升，但缺乏高密度、大負荷下的連續加氫考核和驗證。盡管我國在“十三五”期間的“氫能與可再生能源”專項支持了70 MPa加氫站加壓/加注裝備開發，但目前尚未進行規模化應用。美國、日本、歐洲等國已制定了加氫基礎設施基礎路線圖與關鍵技術指標發展目標，我國目前尚無相關技術路線的頂層規劃，與國外當前技術水平的差距缺乏量化對比分析。另一方面，加氫基礎設施面臨建設成本、運營成本雙高問題，成為現階段燃料電池汽車大規模部署的主要障礙。
因此，本文對主要發達國家加氫技術路線進行綜述，深入分析加氫技術發展現狀，并與國外加氫技術進行了差距量化對標，分析我國加氫技術差距的原因與國產化情況，在此基礎上提出我國加氫技術路線。希望為推動我國低碳清潔能源轉型、碳中和目標實現及加速氫能產業規?；M(jìn)程提供參考依據，對我國氫能產業與技術的發展提供指導。
1 國際加氫技術發展趨勢
加氫站是氫能在交通領域進行大規模應用的重要基礎設施，加氫站作為氫能供應和氫能應用的連接節點，技術發展與氫供應鏈和燃料電池電動汽車用氫需求密不可分。隨著燃料電池汽車需求的增長，世界各國開始加快加氫站的建設步伐。根據中國氫能聯盟統計，截至2021年12月，全球已建成687座加氫站，以70 MPa高壓氣態加氫站為主，占比70%以上。固定式加氫站占比80%以上。液氫加氫站主要分布在美國、德國和日本，據不完全統計，占比不到5%。國外在線制氫加氫站是氫能與燃料電池發展初期的一種重要加氫站形式，制氫加氫一體站占比約15%。我國加氫站保有量最高，共建成234座加氫站，2021年新建成加氫站106座。日本、德國、韓國和美國緊隨其后，分別為155座、92座、70座和47座。中國加氫站建設進入快速發展階段，新增加氫站數量連續兩年全球第一，同時固定站的占比逐漸增加。我國目前加氫站仍以35 MPa為主，占比高達88%，固定式加氫站占比提升至62%左右，制氫加氫一體站受制于標準與法規，僅在佛山建成一座天然氣站內制氫站。
全球加氫站呈現出外供高壓氣氫35/70 MPa加氫站、外供液氫35/70 MPa加氫站與現場制氫加氫站等多種技術形態。加氫站的主要技術裝備包括氫氣壓縮機、儲氫容器、加氫機、冷凍機、液氫泵與工藝控制系統等，如圖3所示。
當前，高壓氣態長管拖車為最成熟的加氫站供氫方式，具有一定靈活性和成本優勢。歐美日韓等先發國家自發展燃料電池汽車以來，主要針對乘用車應用進行開發，其壓力等級主要以70 MPa為主，車載儲氫瓶主要為Ⅳ型瓶?jī)?chǔ)氫瓶。近年來，物流、大巴、重型卡車等商用燃料電池汽車發展迅猛，美國等國也在開始推動低成本大儲量型加氫站的建設。為適應規?；瘹錃饧幼?，液氫加氫站具有儲氫容量高等優勢，其發展也較為成熟。日本、美國等國在液氫加氫站建設方面也處于領先地位，已實現商業化運營。此外，站內制氫方式可省去較高的氫氣運輸費用，美國、德國等國家在氫能發展初期出于綜合成本考慮，發展了一定比例的在線制氫加氫站。建設油氣氫電一體化的能源綜合站是目前氫能應用落地的最好方式之一，有效節約了土地資源，并依靠已有加油站銷售網絡、彌補加氫站的經營性虧損。
根據美國能源部的測算，500 kg/d加注能力的加氫站平準化成本中，壓縮機成本占50%以上，制冷設備與加氫機緊隨其后，如圖4所示。除建設投資外，整站的運行能耗與維護成本占比超過50%，歸因于壓縮機、加氫機等關鍵裝備的可靠性不足、壓縮與預冷等功能運行能耗高等。
目前，基于燃料電池汽車細分市場布局，美國、歐洲和日韓均將70 MPa氫氣加注技術、液氫加注視為未來的主流發展方向，聚焦高壓氣態加氫技術規模化和液氫加注技術產業化，重點圍繞加氫站“設備成本”“可靠性”“運行能耗”三個關鍵降本性能指標推進整體技術研發。

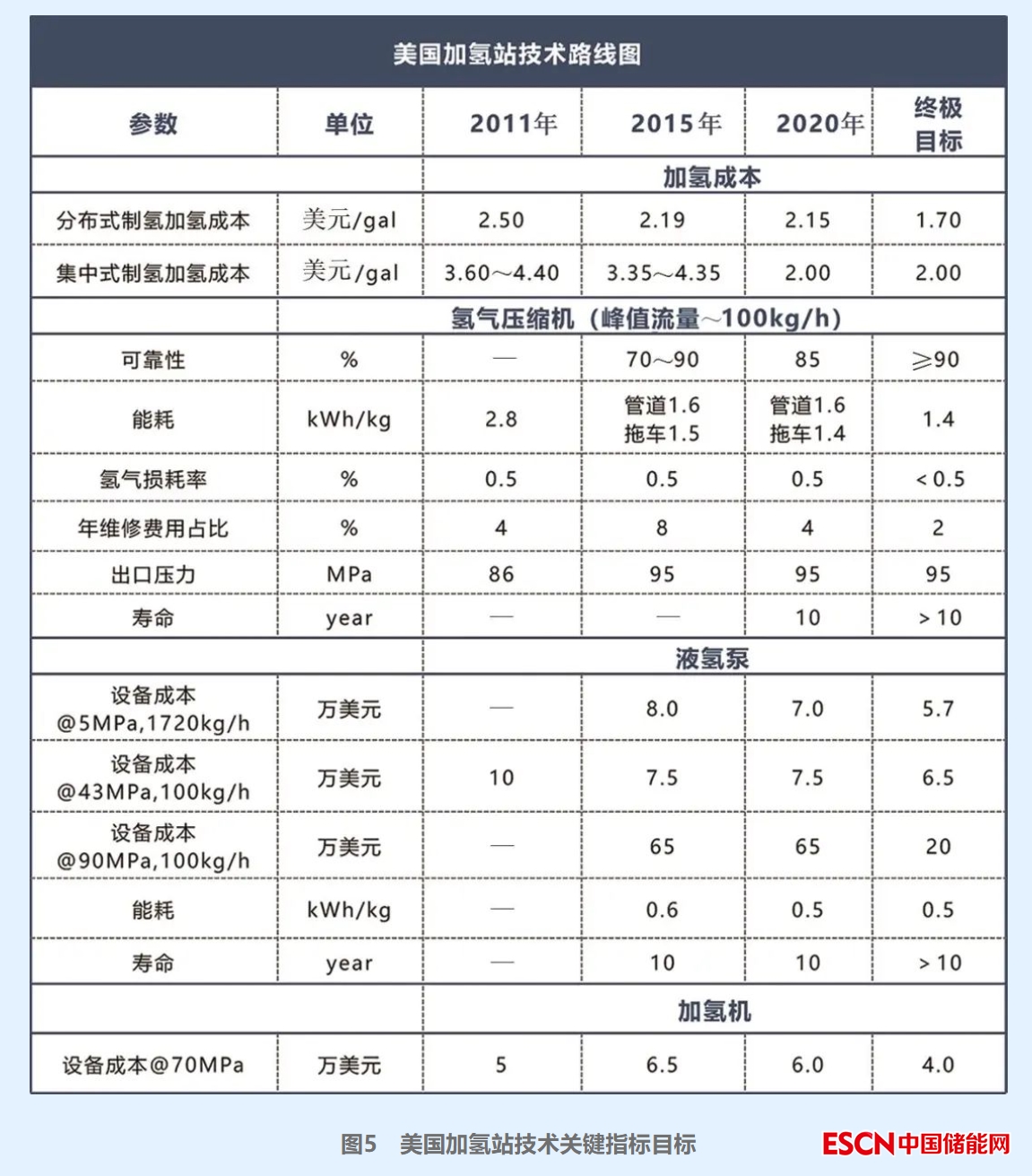

美國在2011年就制定了氫儲運加技術路線圖，如圖5所示，以分布式制氫與集中式制氫兩種場景，分別設定了1.7美元每加侖與2美元每加侖[1加侖(美)=3.785 L]的加氫站終端交付成本目標，以及氫氣壓縮機能耗不高于1.4 kWh/kg，壽命高于10年；不同應用場景下液氫泵成本下降30%～70%，壽命高于10年；加氫機成本下降20%的發展目標。在技術路線上，近期以70 MPa高壓氣態供氫加氫技術攻關為主，中遠期進行廣泛的液氫儲氫加氫站部署。在技術開發上，高壓氣態供氫加氫技術具體側重氫氣壓縮機、電化學壓縮技術、70 MPa加氫機等關鍵設備的研究，以獲得更高的加氫效率、更長的壽命與穩定性，并開展高效液氫泵的研發布局。此外，在加氫機標準方面，美國汽車工程師學會(SAE)制定了SAE J2601加注協議，保障加注過程的安全，并掌握加氫機裝備開發的國際話語權。
歐盟在2013年制定了加氫技術路線圖，歐盟內部強調氫能在加注階段的經濟性，從整站的壽命、穩定性、能耗等方面制定了技術目標。2018年在FCH2JU框架下，基于產業發展趨勢與現狀更新了加氫技術2030年技術發展展望，整站能耗目標下降至3 kWh/kg，投資成本降至1300～2400歐元/(kg·d)，年維護費用降至0.3歐元/kg，平均故障間隔時間超過5個月，如圖6所示。同時表示將優先研究液氫儲存和加注技術，以擴大集中式制氫站點的供應并使其具有商業可行性。
日本在《氫能基本計劃》中設定了一系列加氫站經濟性目標，如圖7所示，計劃2030年氫氣供應價格降至30 日元/Nm3，單個加氫站建設費用低于2.3 億日元，年付運營費用低于2000 萬日元，并在《能源基本計劃》等頂層設計文件下推動加氫站建設與技術突破，使得日本加氫站建設數量一度位居全球前列。為了實現在2020年代末期實現加氫站技術的完全自主化，日本以NEDO為核心開展了加氫站監管改革、降低加氫站成本、國際合作三方面的工作。主要的技術突破點有加氫站遠程操控系統與風險評估、新型電化學壓縮機研發、較高溫度下氫氣加注方法的研發等。
韓國當前絕大多數加氫站均為長管拖車外供站，僅建成制氫加氫一體站一座。就容量而言，HRS分為兩大類：650 kg/d的常規加氫站和1000 kg/d加氫能力的公交加氫站。韓國環境部近期發布了《加氫站戰略部署計劃》，計劃到2025年在全國226個市、縣和區原則上建設1個以上的加氫站，到2040年實現在全國各地，駕車行駛15 min便能夠到達至少一個加氫站。技術方面注重自主化率，通過壓縮機，高壓閥門，儲存容器等核心部件和加注技術的國產化，計劃到2030年實現加氫站100%國產化率。
總的來說，各國均對高壓氣態35 MPa/70 MPa氣態加氫站及液氫加氫站技術同時進行技術開發，通過高可靠性及高效率的氫氣壓縮機與液氫泵、高效加氫機等核心材料及組件的研究及國產化應用，來提高加氫站系統整體的可靠性和使用壽命，降低加氫成本等。
2 我國加氫技術發展對標
國際上，美國、日本、歐洲等國家和地區在加氫站技術開發方面起步較早，90%以上加氫站具有70 MPa加氫能力，以液氫儲存的大容量加氫站日加氫量可超過2000 kg，加氫站全負荷、高可靠運行技術持續進步，支撐氫能基礎設施全周期成本逐步降低。我國重點發展燃料電池商用車，采用35 MPa的Ⅲ型瓶用于車載儲氫，氫能供應以20 MPa的高壓管束形式為主，尚無液氫加氫站運行經驗，同時站內制氫加氫站受法規與標準限制，因此我國當前建成的加氫站絕大多數為外供高壓氣態氫的35 MPa加氫站。隨著我國燃料電池車的規模化應用，我國加氫站將逐步由當前的低負荷、粗放式加氫運行狀態過渡至高密度、快速加氫的全負荷運行狀態；燃料電池車在大負載、長續航場景下拓展應用，將出現儲氫密度更高的70 MPa加氫需求。我國加氫站技術與美國、日本、歐洲等國家和地區仍然有一定差距：一方面，現役35 MPa加氫站尚未經歷高負荷加氫工況下的性能和可靠性驗證，存在較大優化空間，35 MPa加氫站關鍵裝備的核心零部件依賴進口，有待深入開發；另一方面，70 MPa加氫站關鍵裝備完成攻關后，仍需經過加氫站應用驗證，進一步提高性能與可靠性，攻克核心零部件國產化，提高競爭力。此外，用于大規模加氫的液氫站技術基本處于研發空白狀態。
在加氫技術與裝備方面，目前，我國基于國產Ⅲ型儲氫瓶的35 MPa快速加氫控制技術，加氫性能和安全性達到國際同類先進水平，與SAE J2601氫氣加注協議標準兼容，在多個加氫站實現商業化應用。在70 MPa加氫機方面尚處于樣機階段。為了達到乘用車3～5 min內完成加氫5 kg的需求，國際上均采用預冷至-40 ℃的氫氣進行70 MPa加注。美國NREL國家實驗室對40余座加氫站的運行數據分析結果表明，70 MPa加氫預冷能耗高，平均值達到2.5 kWh/kg。鑒于此，國際上開展了低功耗制冷及氫氣換熱技術的開發。日本NEDO和美國DOE均支持了高效率的氫氣換熱器開發，能夠?qū)崿F(xiàn)高壓氫氣的高效換熱，已在多個加氫站應用。與此同時，加氫裝備的核心零部件，包括高精度高壓氫氣質量流量計、傳感器、調壓閥以及高可靠加氫槍等，由美國、日本、歐洲等國家和地區壟斷，我國對其的進口依賴度高，有待開發相關核心技術和零部件制造技術。此外，美國、歐洲、日本等國家和地區已實現加氫機-車輛通信輔助加氫，我國在該領域有待突破。
在壓縮機技術裝備方面，我國自主開發的45 MPa壓縮機已經應用在35 MPa加氫站，排量達到500 Nm3/h，并累計運行最高超過5000 h。為突破70 MPa加氫站用90 MPa壓縮機，我國正在進行技術攻關，預計2023年開展示范，壓縮機排量將達到200 Nm3/h，實現無故障連續運行500 h以上。與國外同類型壓縮機相比，我國壓縮機的可靠性，尤其是關鍵零部件的壽命有待進一步提高。國外已經突破了耐超高壓、長壽命、大面積的金屬膜片材料及其加工制造技術，美國PDC公司制造的45 MPa壓縮機單缸排量超過750 Nm3/h，單級壓縮比最高達到9，在加氫站操作工況下膜片期望壽命均超過4500 h，90 MPa壓縮機兩級壓縮排量達到560 Nm3/h以上，兩級綜合壓縮比超過18。
在液氫泵技術裝備方面，國外以Linde公司為代表已成功研制了高壓液氫活塞泵，可單級壓縮且最大加注能力達到120 kg/h，出口壓力可達87.5 MPa，流量為30 g/s，能耗僅有0.6 kWh/kg，而國內目前尚無成熟的高壓液氫泵產品，國內在建的液氫加氫站采用的液氫泵均為進口產品。國內液氫泵目前仍處于樣機研制階段，出口壓力僅能達到10 MPa，技術基礎薄弱。
在加氫站工藝和控制方面，我國自主開發了35 MPa加氫站新工藝以及相應的自動化控制系統，目前處于示范階段，預計將提高加氫站日加氫能力10%以上。根據美國NREL國家實驗室的分析結果表明，加氫機和壓縮機是加氫站故障率較高的設備，加氫機相關的故障事件數目占比達到57%，嚴重影響了加氫站的經濟性。美國能源部(DOE)支持了NREL國家實驗室和AP公司開展加氫機可靠性測試技術開發以及影響因素研究，以指導加氫機可靠性提升技術開發。與此同時，DOE、NREL國家實驗室和PDC公司對壓縮機進行了可靠性研究，發現加氫站運行工況下，壓縮機的頻繁啟停和壓力循環導致金屬隔膜壽命下降，有待開發更可靠的加氫站工藝和控制技術，從而提高壓縮機可靠性，降低維護成本。
在加注協議方面，美國汽車工程師學會(SAE)針對輕型汽車、重型汽車與工業用車輛等應用場景分別制定了SAE J2601-1《輕型汽車氣態氫加注協議》、SAE J2601-2(TIR)《重型汽車氣態氫加注協議》與SAE J2601-3(TIR)《工業用車輛氣態氫加注協議》。我國暫未發布?xì)淙剂想姵仄?chē)加注協議相關國家標準。SAE J2601 標準主要適用于采用Ⅳ型儲氫瓶的氫燃料電池車輛，涉及兩種加注方法，基于圖表的加注法和質量比熱容法。歐盟與日本參考了美國加注協議分別出臺了EN 17127 加注協議與JPEC-S003，適用于35 MPa和70 MPa的Ⅲ型和Ⅳ型車用氫氣瓶，儲氫容量為2～10 kg，對于儲氫容量大于10 kg的情況做了簡單的折算。此外，其協議中根據Ⅳ型瓶的特點分別按照加氫機與車用儲氫系統是否能實現通信功能分別制定了預冷溫度為-40～-33 ℃、-33～-26 ℃、-26～-17.5 ℃三個等級的加注方案。當前，歐盟正在開發PRHYDE重載車輛加氫協議項目，預計將于2022年完成開發。
3 我國加氫技術路線
基于上述分析與基本國情，我國在加氫站關鍵技術和裝備方面，與國外仍有較大差距，我國應采取高壓氣態儲氫和液氫儲氫加氫技術并舉路線，重點提升加氫站關鍵材料及組件的性能，開發出高性能、長壽命、低成本的氫氣壓縮機、液氫泵，形成系統性、自主化的完整產品譜系，滿足燃料電池汽車用氫場景的需求。“十四五”期間突破制氫加氫一體化建站法規，進一步提高35 MPa加氫站可靠性，重點開發70 MPa加氫站核心裝備，加強智能化加氫站工藝控制及加氫站安全體系建設，逐步突破核心技術和零部件。
在加氫技術與裝備方面，重點開發70 MPa加氫控制算法、高精度加氫計量技術、靈敏調壓技術、快速響應氫氣預冷技術以及輔助加氫的高可靠車-站通信技術，開發加氫裝備壽命評價與測試技術，研究壽命影響規律，優化提升可靠性。
在壓縮技術與裝備方面，重點開發大排量、大壓比的加氫站用90 MPa壓縮機裝備，突破關鍵零部件國產化，開發壓縮機壽命評測技術，研究壽命影響規律，優化提升可靠性。隔膜壓縮機方面，重點研究高壓臨氫膜片材料開發、長壽命氣閥和壓縮機總體優化設計、頻繁啟停和變工況適用性提升。液壓活塞式壓縮機方面，重點開發高壓臨氫材料、多級壓縮缸體結構和密封結構設計、液壓及控制系統優化設計。離子液體壓縮機方面，重點研究離子液體與氫氣的相互作用機理與熱力特性、氣-液界面形態演變規律研究、能量匹配策略及整機設計技術、滿足70 MPa加氫站需求的關鍵部件及整機研發。開展電化學壓縮等非機械式壓縮技術，降低壓縮能耗，提高排氣量。
在液氫泵方面，重點開展高壓液氫泵研制，研究液氫泵內流動特性機理，液氫泵關鍵零部件結構設計及強度分析，低溫、高壓、抗氫脆材料相容性和力學性能研究，液氫泵間隙的密封形式設計，液氫泵試驗系統設計等。
在加氫站工藝及控制方面，重點開發適應大負荷、高密度加氫需求的35 MPa/70 MPa加氫站新工藝、關鍵裝備柔性調度控制技術以及故障診斷技術，降低加氫站能耗。為實現上述技術目標，需進行以下課題開發。
3.1 低預冷能耗、高可靠性、滿足國際加注協議70 MPa加氫機
加氫技術方面，針對Ⅲ型瓶車輛，需開發快速加氫控制算法，研究高精度加氫計量方法，開發低成本調壓技術和高可靠加氫通信技術。針對Ⅳ型瓶車輛，需開發快速響應的低功耗氫氣預冷技術，動態調整的智能化快速加氫控制算法，以及高可靠氫氣調壓控制技術。同時開發加氫機-氫能車輛無線通信系統，增強加氫站可靠性同時降低運營成本。
支撐體系方面，需開發加氫機快速壽命測試方法，建立加氫機可靠性評價體系，開發長壽命加氫機集成與控制技術并實現示范驗證。
圖8 加氫站技術路線圖
3.2 大容量、低能耗、高可靠性35/70 MPa加氫站用壓縮機
核心零部件方面，需開發大面積、長壽命金屬膜片，與高可靠、耐高溫密封材料以及長壽命氣閥，打破核心零部件進口依賴。
裝備研發方面，為提升壓縮機排量，需開發大型缸頭設計與制造技術、高效密封技術、高效換熱技術以及減震技術；為提升壓縮性能，需開發壓縮機性能評價技術與高性能壓縮機控制技術，研究壓縮機在加氫站工況下的性能影響因素；為提升壓縮機可靠性，需開發壓縮機壽命快速測試技術，研究加氫站工況下金屬隔膜壓縮機和往復式壓縮機的典型故障模式及其零部件和關鍵材料老化機制，開發柔性壓縮機控制算法及故障診斷技術。
3.3 高氫氣利用率、低功耗的加氫站工藝控制系統
加氫站控制技術方面，深入研究加氫站工藝參數對加氫性能和設備可靠性的影響規律，開發高性能、高可靠加氫站的實時動態工藝優化控制技術。
加氫站新工藝方面，深入研究不同加氫負荷、日加氫需求下的加氫站供氫、儲氫、壓縮、加注單元優化控制技術，開發高氫氣利用率、低功耗的加氫站工藝。
3.4 低能耗高可靠性液氫泵
開展液氫泵的工作機理研究；構建液氫泵內介質流動仿真模型，將有限元法和傳統的設計計算方法結合，建立液氫泵設計方法和理論模型；通過對主要零部件進行力學分析，找到主要零部件應力、應變規律；開發高可靠性液氫泵材料、超低溫密封材料、間隙密封技術，研究不同結構、流量、揚程下液氫泵的可靠性影響規律。研制滿足不同流量需求的可調節分級氣化裝置。建立低溫實驗系統，對液氫泵的流量和壓頭等進行性能測試。
3.5 加氫站安全技術
主要面向加氫站故障診斷與安全管控進行研發布局，研究關鍵零部件損傷機制及失效模式、故障檢測方法、安全失效機制和安全評價技術。開發多維度故障診斷與排除技術、多層級安全管控技術與安全大數據管理平臺。
3.6 加氫站性能測試與評價體系
開展加氫站整站評價體系研究；研究加氫站壓縮機、加氫機、液氫泵等關鍵技術裝備性能測試標準，技術裝備評價體系，增強標準化治理效能，加快構建推動氫能核心技術迭代創新的標準體系，完善并提升氫能裝備技術的檢測、認證、應用等領域基礎服務能力。
4 結語
70 MPa高壓氣態加氫站及液氫加氫站已成為全球加氫基礎設施技術的發展趨勢，是我國燃料電池汽車規模應用的關鍵抓手。本文調研了日美歐等主要發達國家的加氫技術路線，分析了我國目前核心設備關鍵技術指標與國產化情況，并與國外技術指標現狀進行量化對標，找出了技術差距的原因，并以此制定了我國加氫基礎設施技術路線圖。主要結論如下：
（1）加氫站技術趨勢方面，以美國、歐洲和日韓等發達國家將70 MPa氫氣加注技術、液氫加注視為未來加氫站主流發展方向，重點圍繞加氫站“設備成本”“可靠性”“運行能耗”三個關鍵降本性能指標推進整體技術研發，通過高可靠性及高效率的氫氣壓縮機與液氫泵、高效加氫機、高壓閥門、氫氣流量計等核心裝備、關鍵材料及組件的研究及國產化應用，來提高加氫站系統整體的可靠性和使用壽命，降低加氫成本等。
（2）加氫站技術差距方面，加氫裝備的核心零部件，包括高精度高壓氫氣質量流量計、傳感器、調壓閥以及高可靠加氫槍等，均由美國、日本、歐洲等國家和地區壟斷，我國進口依賴度高；加注協議標準尚未制定。壓縮機可靠性與國外相比差距明顯，故障率高，90 MPa高壓力氫氣壓縮機尚無樣機，金屬膜片材料等依賴進口。液氫泵尚無成熟產品，國內仍處于樣機研制階段，技術基礎薄弱。在建液氫加氫站采用的液氫泵均為進口產品。加氫站控制系統尚未經歷高負荷加氫工況下的性能和可靠性驗證，存在較大優化空間。整站及關鍵技術裝備性能測試方法缺失、標準缺位。
（3）加氫站技術路線方面，我國近10年應著力對70 MPa高壓氣態加氫站與液氫加氫站技術進行攻關，力爭2030年整站加注能力提升至5000 kg/d，70 MPa加氫站整站能耗降低至3.5 kWh/kg，液氫加氫站能耗降至1 kWh/kg。加氫機、壓縮機與液氫泵等關鍵技術裝備實現100%國產化。同時提出了6個主要技術開發課題：低預冷能耗、高可靠性、滿足國際加注協議70 MPa加氫機；大容量、低能耗、高可靠性35/70 MPa加氫站用壓縮機；高氫氣利用率、低功耗的加氫站工藝控制系統；低能耗高可靠性液氫泵；加氫站安全技術；加氫站性能測試與評價體系。
（4）加氫站技術的規模化需要國家引領、技術攻關、企業合作、產業協同等各方面協同推動。
