摘 要 二氧化碳儲能(CES)技術是基于壓縮空氣儲能(CAES)和Brayton發電循環的一種新型物理儲能技術，具有儲能密度大、運行壽命長、系統設備緊湊等優勢，具有較好的發展和應用前景。本文介紹了典型二氧化碳儲能系統的工作原理和基本特征，指出了系統循環效率(RTE)、儲能密度(ESD)的計算方式和評價效果；通過對近期相關國內外文獻的討論，結合二氧化碳儲能技術的發展進程，重點梳理了二氧化碳電熱儲能(TE-CES)、跨臨界二氧化碳儲能(TC-CES)、超臨界二氧化碳儲能(SC-CES)、液態二氧化碳儲能(LCES)和耦合其他能源系統的二氧化碳儲能系統的研究進展，指出了不同系統的優勢、不足及適應性應用場景；總結了二氧化碳儲能的研究方向、關鍵技術和主要挑戰，最后分析了二氧化碳儲能技術在技術研發和面向多場景應用兩個層面上的發展前景。綜合分析表明，目前二氧化碳儲能技術相關研究方興未艾，且較多為理論研究，還需要進一步朝著系統優化設計、實驗驗證和產業化應用方向發展，二氧化碳儲能技術有望在未來電力儲能市場中獲得較大發展空間。
關鍵詞 大規模長時儲能；二氧化碳儲能；關鍵技術；發展前景
隨著生態環境破壞與資源約束的矛盾日益突出，大力開發可再生能源已成為解決我國能源安全和環境污染問題的主要手段。截至2021年底，我國可再生能源發電裝機達到10.63億千瓦，占總發電裝機容量的44.8%。其中，風電和光伏發電裝機分別達到3.28 億千瓦和3.06 億千瓦。相關機構預測，到2050年，可再生能源在我國能源體系中占比有望達到78.0%。但可再生能源特別是風電和光伏發電具有明顯的波動性、周期性和不確定性等不利因素，其大規模并網不僅給電網系統帶來前所未有的挑戰，也造成了巨大的能量浪費。因此，開發規?；咝δ芟到y(tǒng)已經成為學界和社會的重要共識。儲能系統可以周期性儲存多余電量，并在用電高峰時進行釋能發電，不但是實現可再生能源發電規?；尤?、平滑持續電力輸出、調峰調頻的重要手段，而且可以提高電網輸配電側的整體效率、安全性和經濟性。
目前，已經實現商業應用的兆瓦級、長時間儲能技術主要有抽水蓄能和壓縮空氣儲能。其中，抽水蓄能(pumped hydro storage，PHS)已裝機比例最大，應用較為成熟，但存在著選址困難、建設周期長、初期投資大、破壞生態環境等客觀問題。壓縮空氣儲能(compressed air energy storage，CAES)具有規模大、靈活性強等特點，一般循環效率在40%～70%之間，被認為具有較大的發展?jié)摿?。傳統CAES系統需要外加燃?xì)庋a(bǔ)熱裝置，且一般借助地下洞穴、鹽穴、巖層等特殊的地理環境儲存，系統對儲存要求較高。近年來，國內外學者先后提出了先進壓縮空氣儲能系統(AA-CAES)、超臨界壓縮空氣儲能系統(SC-CAES)、液態空氣儲能系統(LAES)等第二代壓縮空氣儲能系統，一定條件下擯棄了地理?xiàng)l件限制，減少了化石燃料的使用，對環境更為友好。但是，AA-CAES系統依賴高壓容器或地下儲氣庫，導致其儲能密度相對較低(一般為1.5～10 kWh/m3)、主要設備體型較大；SC-CAES系統和LAES系統存在超臨界空氣蓄冷液化過程，且空氣液化溫度一般為-196 ℃，導致系統冷?損耗較大，從而影響其整體性能的進一步提升。
為了進一步提高儲能系統的儲能效率與能量密度，相關學者提出了以CO2為工質的二氧化碳儲能(carbon dioxide energy storage，CES)系統，由于CO2臨界點(7.39 MPa和31.4 ℃)相對空氣(3.77 MPa和-140.5 ℃)容易達到，無毒、不易燃、安全等級為A1，且超臨界二氧化碳(S-CO2)具有優良的熱力學性質：黏度小、密度大、導熱性能好，系統寄生能耗也相對較低。基于常規儲能設計參數，表1展示了不同壓力和對應溫度下空氣和CO2的密度大小，可以看出，相同狀態和壓力下CO2儲存密度均大于空氣，其中液態儲存時最高，從而使得CES系統具有較高的儲能潛力。

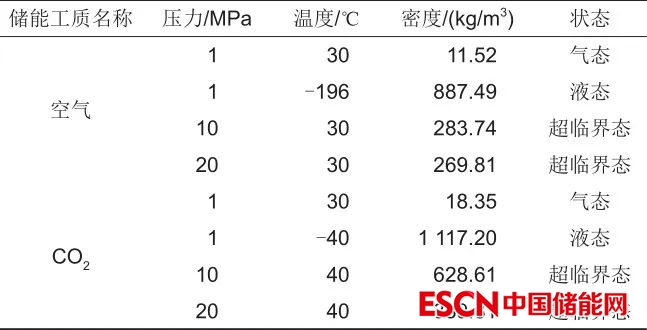

表1 空氣和CO2儲存密度對比
本文首先介紹了CES系統的工作原理及主要特點，指出了CES系統的主要性能評價指標，然后基于CES系統的發展歷程，分析了不同CES系統方案的技術特征和研究現狀，總結了CES技術的關鍵技術、主要方向和技術挑戰，最后展望了CES技術的發展前景。
1 二氧化碳儲能系統概述
1.1 工作原理
二氧化碳儲能是在壓縮空氣儲能和Brayton循環的基礎上提出的，以CO2作為儲能系統工作介質，通過多級絕熱壓縮、等壓加熱、多級絕熱膨脹和等壓冷卻等過程實現，但由于CO2工質特殊性，系統為封閉式循環，系統設備和參數設置也和壓縮空氣儲能有較大差異。

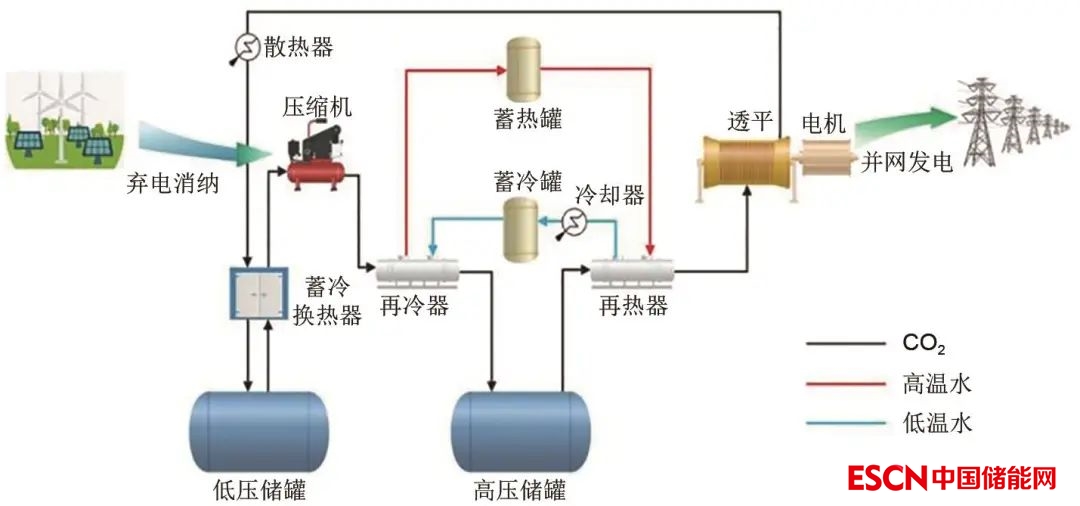

圖1展示了二氧化碳儲能系統的工作原理，系統主要由高、低壓儲罐，壓縮機，透平和蓄熱蓄冷單元組成；蓄熱蓄冷單元主要包括再冷器、再熱器、蓄熱罐和蓄冷罐。其工作原理可分為儲能階段和釋能階段兩個過程。儲能時，低壓儲罐中的低壓液態CO2經過蓄冷換熱器吸熱氣化，再經過(多級)壓縮機壓縮至超臨界狀態，同時通過再冷器吸收壓縮熱并通過蓄熱介質將熱量儲存在蓄熱罐中，最后將超臨界狀態CO2儲存在高壓儲罐中，即將電能以熱能和勢能形式儲存；釋能時，高壓儲罐中的超臨界CO2經過再熱器升溫，再進入透平中推動透平發電，同時再將再熱器出口的低溫蓄熱介質冷量儲存在蓄冷罐中，末級透平出口的CO2再經過冷卻器和蓄冷換熱器冷卻至液化狀態，最后儲存在低壓儲罐，即將熱能和勢能轉化為電能輸出。
圖1 二氧化碳儲能系統原理圖
CES系統一般采用壓縮熱回收利用代替?zhèn)鹘y(tǒng)CAES系統中的燃料補燃，避免了對化石能源的依賴；同時設置壓縮機與透平分布，從而能夠靈活控制系統儲能、調節釋能工況，減少機組啟停切換時間；CES系統中多采用多級壓縮和多級膨脹，最大儲能壓力可達20～25 MPa，同時通過中間冷卻和中間再熱使壓縮機和透平近等溫運行，提高了系統循環效率；CES系統可根據可再生能源消納、電網調峰調頻、用戶側削峰填谷等應用場景，滿足數小時甚至數十天的儲能周期需求，且具有較長運行壽命。
1.2 主要性能評價指標
對于壓縮氣體儲能系統，最能反映系統儲能特性的評價指標主要有系統循環效率(round trip efficiency,RTE)和儲能密度(energy storage density，ESD)。
RTE反映了儲能系統同一周期內儲能和釋能過程的能量轉化與平衡關系。如式(1)所示，RTE為儲能時系統輸入電能和釋能時系統輸出電能之比，與壓縮機、透平功率和儲釋能時間相關。如果系統設置補燃設備，還需要考慮消耗熱能的輸入，一般按燃?xì)獍凑酆舷到y(tǒng)0.39考慮。
2.1 二氧化碳電熱儲能(TE-CES)系統
將CO2作為工質并應用于儲能系統最早是2012年由瑞士洛桑埃爾科爾理工大學的Morandin教授提出，他設計了一種基于熱水蓄熱、冰漿蓄冷的二氧化碳電熱儲能(thermo-electrical carbon dioxide energy storage，TE-CES)系統，并基于換熱器網絡編寫了系統優化算法。如圖2所示，該系統的工作原理是：在儲能過程中，電能驅動熱泵系統壓縮機將CO2壓縮至超臨界態，并將CO2內能通過蓄熱罐進行儲存，即將電能以熱能形式儲存；在釋能過程中，CO2吸收蓄熱器熱能，再進入膨脹機做功，即將熱能轉化為電能輸出。
圖2 二氧化碳電熱儲能系統原理圖
二氧化碳電熱儲能系統在蓄熱端進行顯熱交換，CO2處于單相區；在蓄冷端進行潛熱交換，CO2處于兩相區。因此，系統換熱過程具有較好的熱匹配性。由于液態水的高熱容、高流動性特性，且成本極低，相比于其他常見蓄熱介質(表2)，在儲能系統蓄換熱過程中被廣泛使用。

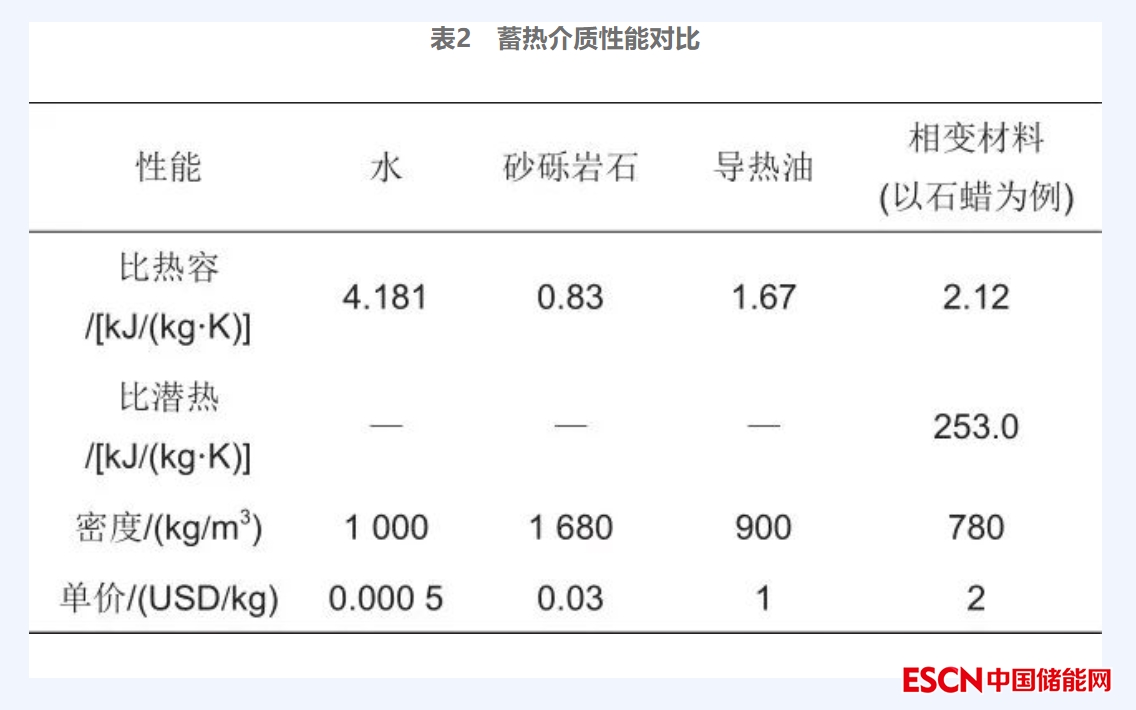

表2 蓄熱介質性能對比
基于上述系統，韓國學者Kim等分析了壓縮機、膨脹機效率、壓力比、冷熱罐流量等參數對系統循環效率的影響，發現熱罐中水的質量和溫度越高，等溫TES系統的循環效率越高，系統最大循環效率可達74.5%；等溫膨脹的壓力比可以在最高循環溫度下充分提高，且內部耗散造成的?損失低于等熵情況。瑞士蘇黎世Ewz公司于2013年建設了Auwiesen熱電儲能電站。該電站基于已有Auwiesen(220 kV/150 kV)和 Aubrugg(150 kV/22 kV)兩座變電站，提供電力并網和生物質廢熱，同時可通過熱力管線供熱。Auwiesen熱電儲能電站儲能容量1 MW，儲能時間6 h，釋能時間3 h，最大循環效率40%～45%，二氧化碳循環壓力在3～14 MPa，儲熱溫度最高120 ℃，儲熱罐總?cè)萘窟_(dá)上千立方米。
2.2 跨臨界二氧化碳儲能(TC-CES)和超臨界二氧化碳(SC-CES)儲能系統
基于壓縮空氣儲能系統的研究與應用，中國科學院工程熱物理研究所楊科等提出了以CO2為工質的壓縮二氧化碳儲能系統。根據系統透平出口壓力，可具體分為跨臨界二氧化碳儲能(transcritical carbon dioxide energy storage，TC-CES)和超臨界二氧化碳(supercritical carbon dioxide energy storage systems，SC-CES)儲能系統，若透平出口壓力低于臨界壓力稱為TC-CES系統，若高于臨界壓力則稱為SC-CES系統。目前，關于這兩種系統的研究相對較多，主要研究機構包括中科院工程熱物理所、華北電力大學、西安交通大學、華中科技大學等，但主要還停留在系統理論設計和性能分析階段。
北京大學Zhang等研究了基于熱水蓄熱的跨臨界和超臨界壓縮二氧化碳儲能系統。如圖3所示，這兩種系統本質上沒有區別，TC-CES系統相較于SC-CES系統另外設計了壓縮前預熱器，目的是使低壓儲罐中的液態CO2在進入壓縮機前完全氣化，而SC-CES系統低壓儲罐中CO2本身就處于超臨界態，可直接進入壓縮機。研究發現系統以1 MW釋能功率輸出時，跨臨界運行CO2工質流量為38.52 kg/s，循環效率為60%，儲能密度為2.6 kWh/m3；超臨界運行CO2工質流量為6.89 kg/s，循環效率為71%，?效率為71.38%，儲能密度為23 kWh/m3。結合文獻[21-22]的研究結果，圖4對比了傳統CAES、AA-CAES、TC-CES和SC-CES系統在釋能功率均為1 MW工況下的循環效率和能量密度數據?？梢园l(fā)現，TC-CES的循環效率高于傳統CAES，但略低于AA-CAES，其儲能密度均高于傳統CAES和AA-CAES；而SC-CES的循環效率最大，且其儲能密度遠高于其他三種系統。因此，雖然SC-CES比CAES系統額外增加了低壓儲存設備用于釋能過程中透平存儲出口CO2(對于SC-CES系統此時CO2仍處于超臨界態)，但由于其工質整體儲存容積需求較低，所以仍具有較高的儲能密度。
圖3 TC-CES系統和SC-CES系統原理圖
由于二氧化碳儲能系統高壓側壓力較大(一般為10～25MPa)，因此對于高壓側儲存容器提出了較嚴苛的要求，一般性鋼制壓力容器往往不能滿足安全要求，并且為了滿足系統釋能工況穩定，壓力容器設計時容積需要有相當部分的富裕量，這樣就造成了較大的材料成本投入，影響二氧化碳儲能系統的整體經濟效益。因此，有學者提出結合二氧化碳封存技術，采用地下儲庫(硬巖穴、鹽穴、廢棄煤礦井、咸水層、海下等)儲存高低壓二氧化碳。
華北電力大學劉輝、何青等 、郝銀萍分別對使用地下雙儲氣室的二氧化碳儲能系統進行了研究。其中，文獻[25]提出了一種基于地下儲氣室的跨臨界二氧化碳儲能系統，如圖5、6所示，系統分別以1700 m深和100 m深的地下咸水層作為高低壓儲氣室，同時使用熱泵系統儲熱，提高了儲熱溫度。研究結果顯示，RTE、儲能效率及儲熱效率分別為66.00%、58.41%和46.11%，此外，探討了壓縮機和透平絕熱效率對系統性能的影響規律，研究還驗證了以水為蓄熱介質時系統性能最佳。
2.3 液態二氧化碳儲能(LCES)系統
針對跨臨界、超臨界二氧化碳儲能系統需要耐高壓儲存設備且儲能密度相對較低的問題，有學者提出一種液態二氧化碳儲能(liquid carbon dioxide energy storage，LCES)系統，即將高壓側和低壓側CO2均以低壓液態(0.5～1.0 MPa，-56～-40 ℃)形式儲存，密度大于1 000 kg/m3，極大地降低了存儲壓力，且不受地理?xiàng)l件限制，還可以顯著降低壓力容器加工制造成本，提高了二氧化碳儲能系統在空曠的荒漠、高原等可再生能源聚集地區的運行安全性。此外，關于液態空氣儲能技術的研究也證實了液態工質儲能系統在實際工程應用的可行性。
西安交通大學Wang等提出了一種結合ORC的液態二氧化碳儲能系統。如圖7所示，該系統由壓縮機、透平、蓄熱器、蓄冷器、儲罐和液體泵組成。儲能時：罐2中的液態CO2經過穩壓閥和蓄冷器吸熱氣化，進入壓縮機被壓縮，然后通過蓄熱器儲存壓縮熱，再經過水冷液化儲存到罐1中。釋能時：罐1中的液態CO2通過液體泵增壓，再進入蓄熱器和透平吸熱做功，然后經過蒸發器和蓄冷器冷卻液化，回到罐1儲存，溫度可達-56 ℃，高于LAES系統液化溫度，降低了系統冷損。研究結果顯示，該系統的循環效率可達到56.64%左右，儲能密度為36.12 kWh/m3，高于AA-CAES系統和其他二氧化碳儲能系統。
LCES系統在壓縮后也可以采用節流閥或液體膨脹機通過節流效應進行液化，但由于節流過程仍有部分CO2不能液化，所以需要配置氣液分離器并將氣態CO2返回壓縮機繼續壓縮液化，這種系統可以避免外設低溫冷卻系統。吳毅等設計的一種采用液態膨脹機的液態二氧化碳儲能系統如圖8所示，該系統在高壓側的儲能過程和釋能過程分別采用液體膨脹機和低溫泵控制儲能壓力和釋能壓力。通過熱力學分析和多目標優化，發現該系統最佳釋能壓力為18.3 MPa，最佳儲能壓力為11.7 MPa，對應系統儲能效率為50.4%，儲能密度為21.7 kWh/m3。但由于存在膨脹機功損失，意味著這個系統還有很大的改進潛力。
應當注意的是，雖然LCES系統解決了壓力容器的加工制作和運行安全問題，提升了系統整體儲能密度，但由于其一般需要將CO2冷卻液化的換熱量通過蓄熱系統回收并用于膨脹過程中CO2的加熱氣化，所以引入了另一套較復雜的蓄熱蓄冷系統；此外，低溫液體泵功耗和低溫CO2耗散也成為制約LCES系統循環效率的重要問題，因此LCES系統的循環效率一般略低于其他CES系統。
2.4 耦合其他能源系統的二氧化碳儲能系統
二氧化碳儲能系統不僅具備CAES系統的功能特性，可將風電、光電等間歇能源“拼接”起來，保障新能源的持續電力輸出；還可以和CCS、液化天然氣(LNG)等多種能源系統耦合，實現二氧化碳儲能的多場景應用和效率提升。
文獻[33]提出了一種利用太陽能光熱系統補熱的LCES系統，如圖9所示，該系統在透平入口前引入額外的光熱熱源，在透平出口設置回?zé)崞骰厥?00 ℃二氧化碳的余熱，從而提高了透平進口溫度。與常規LAES系統相比，該系統具有較高的循環效率和?效率。但需要注意的是，該系統需要控制太陽熱量的波動以減小對LCES系統透平進口溫度穩定性的影響。
基于CCS技術的快速發展，如何合理應用地下封存的CO2、降低CCS整體經濟成本受到相關學者關注。文獻[34]提出了一種結合廢舊礦床存儲二氧化碳的二氧化碳儲能(CES-CCS)系統。如圖10所示，該系統的工作原理是將電廠捕獲的CO2經過多級壓縮機壓縮，當達到儲能壓力時，CO2存儲過程停止，多余的CO2通過注入井進行地下封存或驅油，釋能時CO2再進入多級透平做功發電，出口CO2通過廢棄洞穴暫存。通過熱力學分析和參數分析，該系統在儲能壓力為21.9 MPa時，最高RTE為53.75%，且在碳排放稅不超過47美元/噸時具有一定經濟優勢。但是，該系統將CO2遷移當做理想滲流過程，在工程應用時需要更深入細致的地質勘探和模擬分析，所需要的應用場景也較難吻合。
此外，液化天然氣(LNG)冷能利用也為LCES提供了一個較好的發展方向。由于LNG必須氣化升溫后才能供用戶使用，LNG從-162 ℃升至常溫能夠釋放約830 kJ/kg的冷能，然而目前LNG冷能浪費嚴重。因此，Zhao等提出了一種耦合LNG的LCES系統，如圖11所示。該系統在常規LCES系統外加入LNG冷能利用子系統和燃燒子系統，采用LNG液化低壓CO2，加熱后的LNG一部分供給用戶，一部分進入燃燒室中燃燒，以提高透平進口溫度。結果表明，該系統充電時間為2.02 h，恒壓和變壓放電時間為3.64 h和2.88 h，恒壓模式下的循環效率為64.96%，而變壓模式下的循環效率可達67.37%。該系統為解決我國東南沿海LNG冷能利用問題提供了有效方案，但由于過程中需要燃燒化石燃料，所以需要對系統整體凈碳排放效果進行詳細評估。
3 二氧化碳儲能系統關鍵技術
作為一種較前沿的物理儲能技術，二氧化碳儲能在熱力學循環構建理論、CO2臨界轉換特性、系統動態運行控制策略、關鍵設備設計開發和高性能材料選擇等方面需要攻克的關鍵技術還有許多，也面臨著諸如設備加工制造、系統應用等技術挑戰，如表3所示。
4 二氧化碳儲能技術的發展前景
我國對壓縮空氣儲能技術的研究雖然起步較晚，但隨著國家政策支持和相關成果落地，已經實現了從技術追趕到技術領先的重大轉變。同時，二氧化碳儲能作為一種新型壓縮氣體儲能技術，憑借其儲能工質物性優良、系統性能穩定、流程設備緊湊等優勢，近年來已經成為國內外相關學者的研究熱點，具有較好的發展前景。
二氧化碳儲能技術的發展趨勢將以解決高壓儲存設備依賴、關鍵渦輪機械設備開發和“源-網-荷-儲”多場景應用為導向，結合CCUS和CO2工質化利用技術進步，逐步實現從概念設計，到實驗驗證，再到工程示范，最后實現技術的應用推廣。因此，結合高溫?zé)崮軆Υ胬玫腡E-CES系統、地質封存儲庫的TC-CES系統以及LCES系統將成為二氧化碳儲能技術的重要發展方向。在技術研發上，將主要集中在電動、氣動、熱動等系統復雜動態過程設計和機制研究、高參數旋轉葉輪機械動力學設計、開發以及系統集成控制等方面。在面向多場景應用方面，一是“新能源+儲能”模式，根據可再生能源出力稟賦實現并網匹配及持續、穩定清潔電力輸出；二是大型電網輔助模式，參與電網調峰、調頻、調相、黑啟動、旋轉備用、多能聯供等場景，維護地區供電穩定，提高電網魯棒性；三是用戶側微型電站模式，對于高電耗和高排放工業用戶，建設微型CES系統，通過峰谷電價增加經濟效益；四是能源互聯網模式，充分發揮CES系統儲能、儲熱、儲冷特性，通過建立分布式能源站將化石能源、可再生能源、電能用戶、冷熱能用戶等多品位能量單元統一管理，實現區域多能互補協同運行，促進新型能源利用體系發展。
5 結論
面對全球能源結構轉型壓力和大規模清潔物理儲能技術應用的緊迫需求，二氧化碳儲能(CES)技術是一種具備長時間、穩定、高效儲能特性且行業吸引性高的新型清潔物理儲能技術。本文介紹了典型CES系統的工作原理和主要性能評價指標，梳理了不同形式CES系統的研究和發展現狀，探明了CES技術后期研究和應用面臨的重點研究方向、關鍵技術和發展前景。
總體來說，目前針對二氧化碳儲能技術的研究還處于理論設計和初步實驗驗證階段。后續還需要進一步完善二氧化碳儲能的基礎研究，強化理論論證，積累系統整體設計和試驗項目運行經驗，并進一步明晰系統全局優化方法和動態運行機制，為二氧化碳儲能技術的工程示范和產業化推廣奠定基礎。隨著國內外學者的不斷研究與創新，二氧化碳儲能必將朝著高性能、低成本、規模化、多應用場景的方向發展，從而為未來以可再生能源為主的能源體系和多能源協同互補網絡提供重要解決方案。
