中國儲能網訊：飛輪儲能技術是一種新興電能存儲技術，通過在低摩擦環境中高速旋轉的轉子來存儲動能，屬于機械類儲能技術。具有大功率、快響應、高頻次、長壽命的特點，適用于交通（軌道交通、汽車）、應急電源、電網質量管理（調頻）等領域。飛輪儲能是一項集成性技術，高速化、復合材料轉子、內定外轉結構是其未來發展方向。飛輪儲能具有廣闊的應用前景，但目前處于市場發展前期。
目前，國內外儲能市場呈現規模大、速度快、政策多、市場熱的特點。中國對儲能的需求巨大且迫切，正處于示范向商業化發展的初期，國家有一系列政策支持。中國國家能源局出臺的指導意見提出：到“十三五”末，儲能從工程示范到商業化初期；到“十四五”末，從商業化初期到大規模應用。飛輪儲能是一種大功率、快響應、高頻次、長壽命的機械類儲能技術，具有廣闊的應用前景。
1 飛輪儲能的工作原理及構成
整個飛輪儲存裝置是在封閉殼體中，提供高真空以減少阻力，保護轉子系統運轉。飛輪儲能具有儲能密度較高、能量轉換效率高（可達90%）、充放電次數與充放電深度無關、無污染等優點。飛輪系統在電力系統領域（包括可再生能源并網、調頻等方向）、軌道交通工具、UPS、航天航空等領域發揮重要作用。
飛輪儲能電源系統主要由三部分組成：1)飛輪；2)電機：電動機+發電機；3)軸承：為轉子提供低耗損支撐。飛能儲能在“充電”時，電動機會發動將飛輪加速，將電能轉化為機械能儲存。當需要用電時，飛輪轉速下降，透過發電機將機械能轉化為電能給外部供電。
2 飛輪儲能技術特點及優劣勢
2.1飛輪儲能的技術特點
飛輪儲能是一種分秒級、大功率、長壽命、高效率的功率型儲能技術。相較于其他技術，飛輪儲能的特點在于，幾乎無摩擦損耗、風阻?。槐裙β士蛇_(dá)8kW/kg以上，遠遠高于傳統電化學儲能技術；其壽命主要取決于飛輪材料的疲勞壽命和系統中電子元器件的壽命。目前，飛輪儲能的使用壽命可達200萬次以上，且使用壽命不受充放電深度的影響；運行過程中無有害物質產生；運行過程中幾乎不需要維護；工況環境適應性好，-20～50'℃下都能正常工作。飛輪儲能的技術特點和應用場合如表1所示。

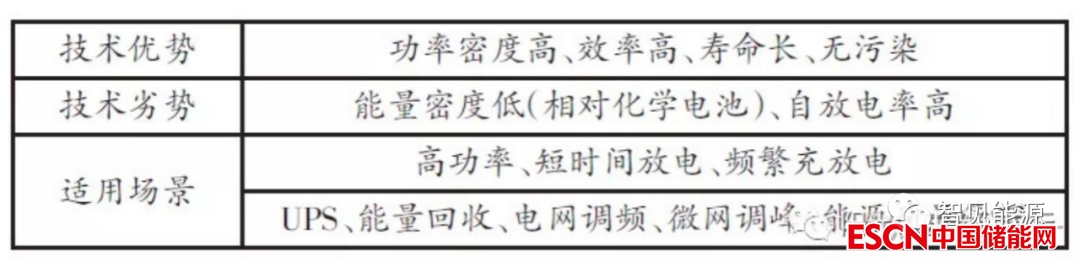

表1飛輪儲能的技術特點和應用場合
2.2飛輪儲能的發展方向分析

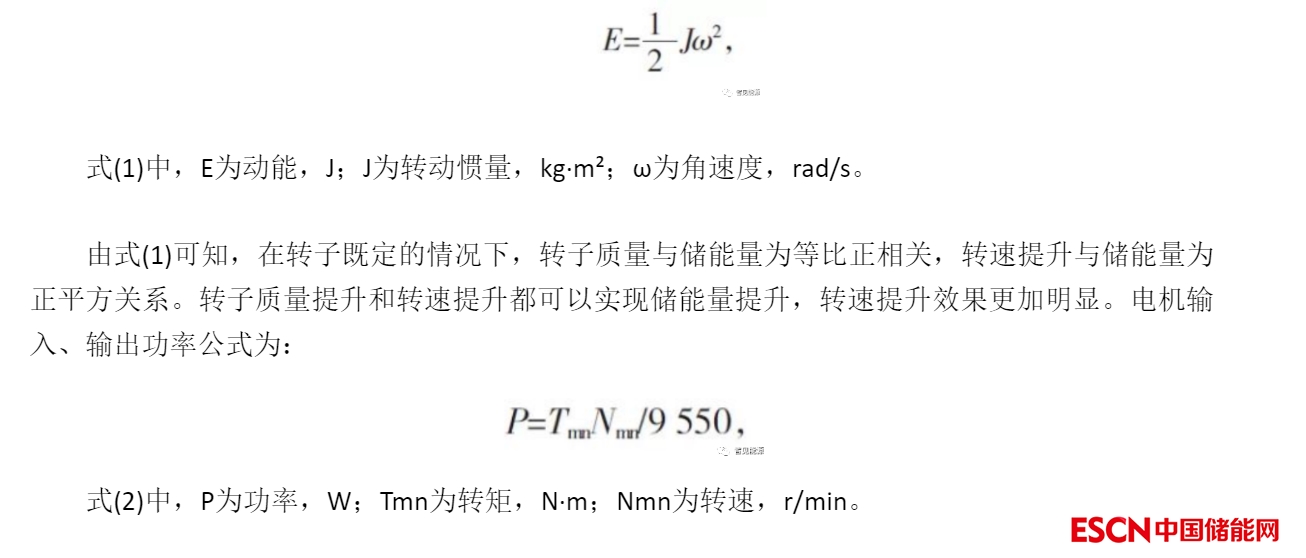

飛輪儲能的計算公式為：
式(2)中，P為功率，W；Tmn為轉矩，N·m；Nmn為轉速，r/min。
由式(2)可知，在電機其他條件既定的情況下，轉矩、轉速與功率為等比正相關。
2.2飛輪儲能的優劣
（1）飛輪儲能的優勢
1)功率特性好，響應速度快，可實現毫秒級大功率充放電、可靠性高；
2)高效率、免維護，磁懸浮支撐無摩擦損耗，系統維護周期長；
3)不受重復深度放電次數影響，使用壽命一般在20年以上；
4)適用溫度寬泛，容量特性不受高低溫影響，工作溫度一般在-10至+40°C；
5)無化學物質，綠色環保、無污染。
（2）飛輪儲能的劣勢
1)由于飛輪轉速可達4萬~5萬轉/分鐘，因此飛輪一般采用碳纖維材質，成本較高；
2)能量釋放持續時間較短，一般只有幾十秒鐘，且自放電率高，若停止充電，能量在幾十個小時內就會被全部損耗。
3 應用前景分析
飛輪儲能適用于大功率、響應快、高頻次的場景，典型市場包括UPS、軌道交通、電網調頻三大領域，未來還將有充電樁、工程機械等新興市場。
3.1、UPS市場
國內外數據中心、通訊基站、重要活動都對電源不間斷有明確的要求，目前主要使用化學電池+柴油發電機的組合模式。與目前的化學電池相比，飛輪儲能具有響應速度更快、瞬時功率大、占地面積小、使用壽命長等優點，更適合與柴油發電機搭配作為UPS電源。
3.2、軌道交通
目前，地鐵列車進站回收的電能通過電阻放熱方式消耗，存在資源浪費和沖擊電網的問題。飛輪儲能在列車進站時將回收電能，在列車出站時釋放電能，發揮節能和友好電網的作用。美國多個地鐵站已經對飛輪儲能進行了示范，能夠?qū)崿F(xiàn)節電20%的效果。
3.3、電網調頻市場
飛輪調頻電站，比電化學的調頻電站建設時間還早一些。飛輪儲能作為一種儲能設備，有別于一般的能量型儲能設備，是功率型儲能設備，可以用于功率的短時支撐。
電網中發電和用電不平衡會使電網頻率發生波動，為了平抑這種波動，電網就需要配備總發電容量2%的調頻電站。目前，中國電網調頻主要是由發電機組承擔，未來新能源入網比例增加，電網調頻的需求將更大。飛輪儲能具備功率大、響應速度快、循環能力強等特性，可以隨著電網的變化快速、有效地進行有功/無功補償，平抑波動負荷，緩沖發電輸出瞬變，支撐電網頻率和電壓，具有很好的應用前景。
3.4、儲能式電動汽車充電樁
儲能式電動汽車充電樁主要應用于電動汽車大功率、快速充電的場合。受現有電網框架容量的限制，建設一個電動汽車充電站涉及到電網的增容、城市規劃調整等一系列問題。帶有儲能環節的大功率電動汽車快速充電樁系統，可減小充電樁對電網增容的壓力。以磁懸浮儲能飛輪為儲能裝置，充分利用儲能飛輪慢充快放，即小功率充電、大功率輸出的典型運行特征，不僅可以滿足電動汽車快速充電的要求，又可以規避電網增容的制約。同時，由于儲能飛輪功率密度高、體積小、布置靈活、綠色環保無污染，可布置于地下，消除了建設充電站對市容的影響，減小了城建工作的壓力。
4 目前國內外應用狀況
飛輪儲能系統技術門檻較高，復合材料結構技術、磁軸承技術、真空中的高速高效電機技術中仍然有一些亟待解決的問題。高速化、復合材料轉子、內定外轉結構是未來發展方向。中國企業基本掌握了合金飛輪技術，但在結構設計、復合材料轉子飛輪等方面與國外相比有明顯的差距。
飛輪儲能技術在國外，特別是北美，早在上世紀五六十年代就開始探索了。誕生了需求相對剛性，盈利模型較為清晰的商業應用場景，即電網調頻應用，形成了穩定而成熟的技術與產品，并經受住了商業運行的考驗，出現了飛輪儲能行業的頭部企業。加拿大的Temporal Power公司的各類型研發投入總計高達3500萬加元。美國的Beacon Power公司各類型研發投入更是高達2.5億美元。這兩家企業的共同技術特點就是為電網調頻商業應用而研發設計制造的。
我國自主研發飛輪儲能技術已有幾十年的歷史，主要以各高校理論研究為主。目前國內有近十家飛輪儲能廠商進行飛輪儲能設備的研發，已經部署的工程應用還不多。2022年飛輪儲能漸漸升溫，在出現一個具有標桿示范性的飛輪儲能項目并網運行之前，整個行業都會處于摸索前行狀態。
飛輪儲能設備是以精密制造為基礎的、多學科融合的機電一體化設備，其主要的瓶頸在于高質量和穩定性的規?；a(chǎn)能力，目前國內大部分飛輪產生技術/產品還處于樣機試制階段，離規?；a(chǎn)仍有較大的距離。
從全球看，電網側飛輪儲能應用在調頻領域應用是成熟的，2011年第一個商用飛輪儲能調頻電站并網運行至今，已經有十年以上應用，至今仍在運行。加拿大的第一個商用飛輪儲能調頻電站在2014年并網，至今也在為當?shù)仉娋W(wǎng)提供調頻輔助服務。
但商用飛輪儲能調頻電站沒有大規模建設，和北美的能源消費結構和電網特點有關。北美的火電以燃?xì)鈾C(jī)組為主，燃?xì)鈾C(jī)組的調節能力大約相當于燃煤機組的六倍。北美電網以區域性的小電網為主，飛輪儲能調頻電站的調頻能力過強，在小電網中難以發揮其優異的調節作用。
根據《2022儲能產業應用研究報告》，目前 2021 年全球儲能市場裝機功率 205.3GW，飛輪儲能占比僅為 0.47%，仍處于非主流的一種儲能方式。 2022 年 3 月， 國家發改委、國家能源局發布關于印發《“十四五”新型儲能發展實施方案》，提出要重點建設飛輪儲能技術試點示范項目，到 2025 年兆瓦級飛輪儲能等機械儲能技術逐步成熟。國內已有部分飛輪儲能項目獲批或在建。
在眾多儲能技術中，飛輪儲能系統因效率高、容量大、響應快和對環境友好等優點備受重視。飛輪儲能系統作為一種逐漸成熟的儲能技術， 已經應用到包括電動汽車、電力領域， 逐步取代化學電池儲能， 成為儲能行業一支不可忽視的力量。中國飛輪儲能的技術儲備已經基本完成， 正處于商業化前期， 大功率UPS、電網調頻、動能回收等領域已有示范項目推動。
