中國儲能網訊：7月30日下午，由中國化學與物理電源行業協會儲能應用分會和中國儲能網聯合組織的“第九期中國儲能產業巡回走訪調研團”走進平高集團南京江北110.88MW/193.6MWh儲能電站。平高集團儲能事業部項目經理王嘉鑫等接待了調研團一行。期間引領專家組參觀了儲能電站，并就項目工程進度、站址布局、施工進度、安全、運維及項目的重要性等方面向大家做了詳細介紹。
一、項目概況
南京“江北能源站”位于江北新區醫藥谷片區，占地68畝，是國內首座集合220千伏變電站、大規模集中式儲能、梯次利用儲能、分布式能源站、綠色新型數據中心、無線基站等十大元素的 “多站融合”能源綜合服務站。
1、儲能電站情況

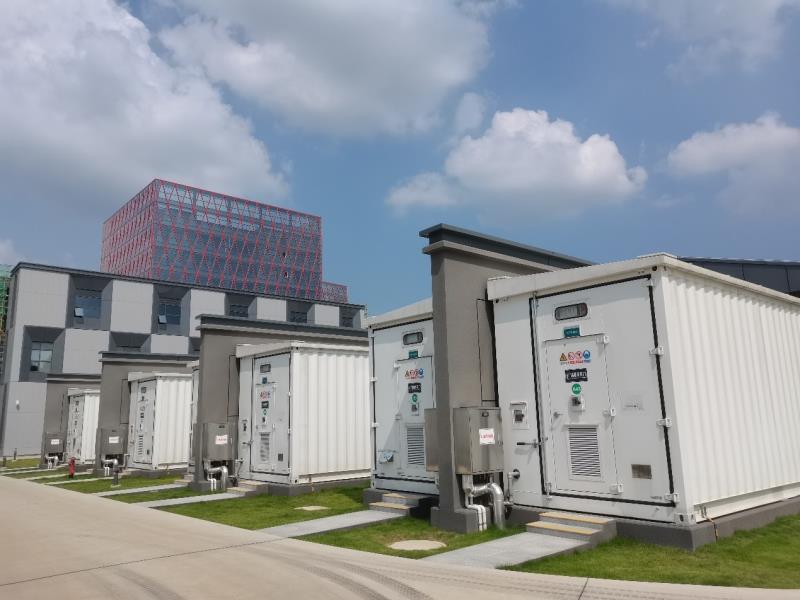

南京江北儲能電站（集中式儲能）是由平高集團有限公司投資建設，項目位于南京江北新區高科十一路與新科十二路交界處的西北側，總占地面積為51.26畝，建設規模為功率110.88兆瓦，容量193.6兆瓦時。集中式儲能共分4大區域；項目采用半戶內布置，其中儲能電池采用電池艙戶外布置，共分為三個區域，分別為北區（36個電池艙）、中區（16個電池艙）、南區（36個電池艙），三個區域?qū)?yīng)接入1號升壓樓、2號升壓樓、3號升壓樓。PCS及就地配電設施戶內布置，按照預制艙標準配送式模式建設。
2、電池預制艙基本情況
全站共計88臺電池預制艙。每臺電池預制艙為1.26MW/2.2MWh，采用3.2V的磷酸鐵鋰電芯，以1并8串方式組成一個模組，29個模組組成一個電池簇，5個電池簇構成一個電池堆，單艙容納2個電池堆。每個電池簇額定電壓為742.4V，是本站最高直流電壓。
3、一次、二次設備
一次、二次設備分別布置在站區內的三個就地升壓樓及綜合樓內。
安全設計
1）系統設計。江北儲能電站電池預制艙設計時融合了電氣設計、結構設計、電池選型、熱管理設計、消防設計及保護策略等諸多方面，從各個層面對電池艙的安全行進行把控，保證電池預制艙安全可靠合規的運行。
2）電池選型。在電池選型方面，江北儲能電站選取比亞迪C15FHNE型號電芯，制造過程中全流程安全把控，保證制造出的電芯具有較高質量。此電芯在CNAS驗證中表現優異，電芯安全可靠性高，從根本上保證儲能電站的安全。
3）結構設計。進行結構設計時，對儲能集裝箱的材料、承重、防雨防塵、運輸?shù)确矫孢M(jìn)行全面設計及要求。達到集裝箱防火防爆隔熱、防止大粒塵埃進入、防潑水、運輸方便等目的。保證集裝箱在集成、運輸、吊裝及后續運行階段的安全性。
4）電氣設計。電氣設計方面，針對電池成組、接地、短路保護、過流保護等進行充分設計，保證運行時不會出現由于過流過壓等問題出現事故。
預制艙內每簇電池配置1臺高壓箱，高壓箱內設有熔斷器和繼電器，可對單簇電池進行短路保護和故障隔離。5簇電池匯流后構成電池堆，每個電池堆設計有1臺匯流柜，匯流柜內設有電池簇分支斷路器和匯流開關。

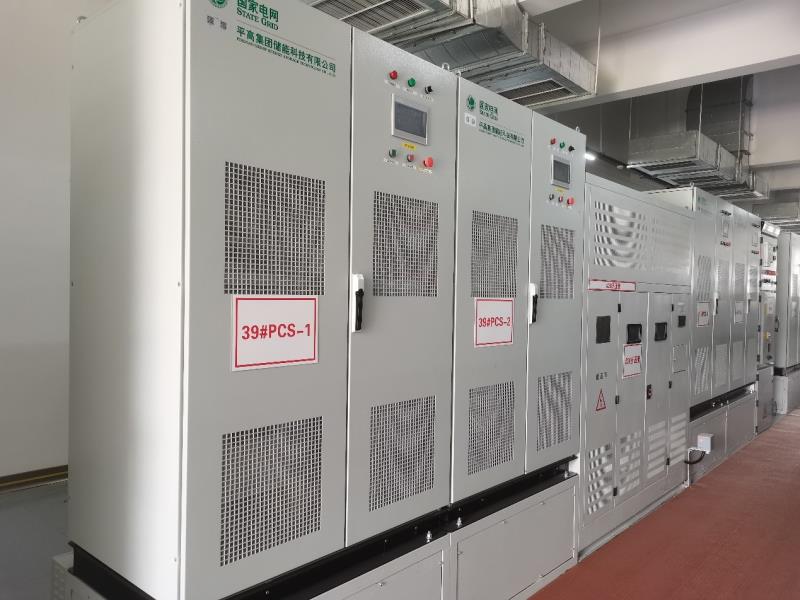

變流器直流側設計了熔斷器和隔離開關，對電池側的直流輸入進行保護和隔離，交流側設計了斷路器，對電網側的故障進行保護和隔離。
5）母線設計。全站共設計18回10kV出線，采用單母線單元制接線接至東大變電站10kV開關室。南、北區各配置6回母線，中區配置4回母線。剩余2回為站用電母線，接至站內動力艙，為全站二次設備供電。
6）熱管理系統。每個電池艙在結構及電氣設計之后，必須進行熱管理設計，針對該型電池艙進行熱管理仿真，觀察艙內熱源分布情況，若出現局部熱量過高，將聯系結構或電氣進行整改，直到最終熱仿真合格。保證運行時艙內熱效應完美，不會出現局部過熱問題。
7）消防設計。在消防設計時，提出三級安全防護設計，從源頭預防儲能事故的發生，力爭打造國內最安全的電化學儲能電站。

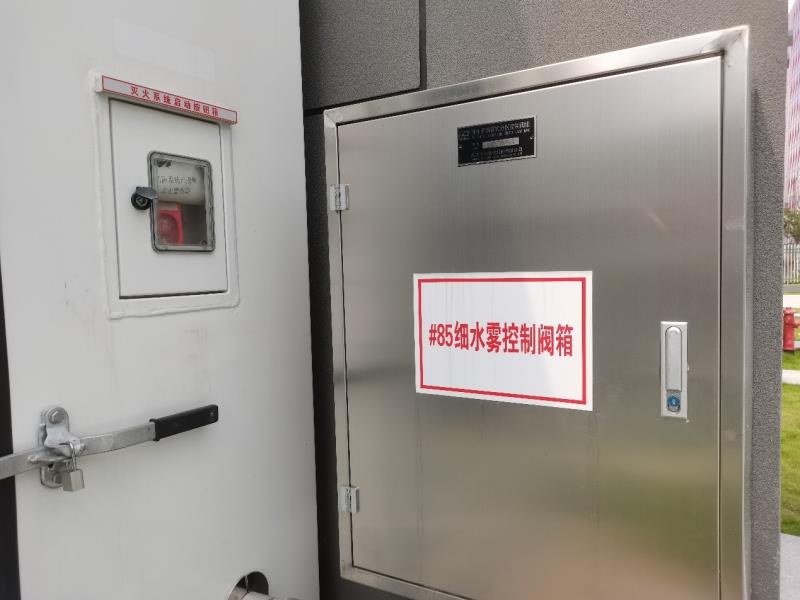

一級防護：電池艙內實時監測、快速動作。預制艙內設置高靈敏度的火災報警系統，配備可燃?xì)怏w探測器、溫感、煙感探測器。儲能系統艙內消防采用細水霧滅火系統和全淹沒式七氟丙烷氣體滅火系統，并將兩種消防設施與艙內BMS系統及配備的煙感、溫感、可燃?xì)怏w滅火器進行聯動，實現在發生火災時第一時間進行動作，將事故消滅在最初階段。
二級防護：站區合理設置防火分區。分別設置大、中、小三層防火單元，以背靠背布置的兩個電池艙單元作為小單元；以升壓變、PCS同建筑布置作為中單元；以防火中單元間靠道路距離劃分作為大單元。
三級防護：持續大量消防水構筑最后一道防線。設立一套高壓消防給水系統，由消防水池、消防水泵、消防增壓穩壓裝置、消防供水管網及室外消火栓等組成，用于儲能艙體外部降溫。
8）電池管理系統。電池艙內配備有電池管理系統（BMS），對本艙內每一簇、每一個模塊、每一個電芯進行實時監測，可監測電芯電壓、溫度，電池簇電壓、等數據。若有某一數據出現異常，BMS就會控制艙內斷路器或開關斷開，避免出現事故。此外BMS還可將數據上傳至后臺監測系統上，保證工作人員能夠在遠程就能夠?qū)﹄姵嘏搩?nèi)的各項數據進行監測。
9）智輔系統。電站和電池預制艙內配備智能輔助系統，主要包括視頻監控子系統、智能門禁子系統、防盜報警子系統、環境監測子系統。電池預制艙內配備了高清視頻監控?cái)z像頭和紅外測溫高清球機，實時監控艙內影像和環境溫度。艙內還配置了網絡交換機和網絡匯聚箱，攝像機采集的圖像信息和溫度信息經由光纖環網交換機匯聚后送至中心交換機，經由中心交換機送至遠端視頻監控平臺。遠方監控中心可實時查看電池預制艙內視頻影像和溫度信息。
項目過程管理
項目部會定期召開項目管理例會，對主要施工內容進行交底并提出工程報審和驗收的相關要求。會議主要圍繞工程安全、質量、進度及相關協調，同時認真分析進度偏差情況，提出意見和解決措施。
項目部及時組織學習宣貫各類安全質量文件，按要求開展“5.11” 安全事故、“7.2”“安全事故和隱患排查”等專項活動，切實排查現場安全隱患，保證施工本質安全。
項目實施過程中，審查土建包括施工組織設計、施工安全管理和風險控制方案，專項施工方案、策劃文件、一般施工方案、并提出審查意見。
嚴格安全、質量過程控制，基礎地基驗槽等及時組織勘察、設計、監理參加，復核標高、軸線尺寸符合設計要求，土質情況與地勘報告相符等；建構筑物基礎和主體施工過程中，將關鍵工序和隱蔽項目及大件吊裝作為工作重點，實施閉環管理。
組織對電氣主要設備到貨后開箱檢查和設備到貨的驗收，核查設備的出廠質保和運輸資料齊全，驗收到貨設備的外觀質量完整無損壞，簽署開箱檢查記錄表見證留存；對電氣安裝調試關鍵部位和關鍵工序主動控制、嚴格檢查，確保電氣工程過程質量符合規范要求。
項目重要作用
本項目建成后將引領江北新區產業高質量發展，助力南京國家級新區在長三角經濟帶中打造綠色低碳、安全可靠的新型能源供應體系發揮重要作用。
集團簡介
平高集團有限公司始建于1970年，是我國中低壓、高壓、超高壓、特高壓開關重大裝備研發制造基地，是首家通過中科院、科技部“雙高”認證的高新技術企業、國家電工行業重大技術裝備支柱企業，并被授予“國家創新型企業”。平高集團聚焦儲能產品的研發設計、生產制造、運維服務。開展電池管理系統、儲能變流器、電池儲能系統、移動儲能車、能量管理系統等產品的研制、銷售和服務。可為客戶提供設備供貨、電站集成、工程總包、整體解決方案服務。具備豐富的設備集成和示范工程建設經驗，先后在國內外承擔了多項EPC項目和儲能示范工程建設。
截止目前，平高儲能先后在北京、天津、河南、江蘇、浙江、廣東、山東、陜西、西藏、黑龍江、青海等全國多個省市建設運營超過1.6GWh儲能項目。
