中國儲能網訊：2021年，國家發展改革委和國家能源局發布《關于推進電力源網荷儲一體化和多能互補發展的指導意見》。隨后，各類源網荷儲一體化工程在國內加速推進；在負荷側，碳中和園區成為源網荷儲一體化系統的典型應用場景。近期，由清華大學電機系、清華大學能源互聯網創新研究院、清華四川能源互聯網研究院聯合三峽集團科學技術研究院牽頭完成的“源網荷儲柔性一體化”功率路由器示范工程在三峽烏蘭察布現代能源創新示范園成功投運，創下多項“世界之最”和“行業首次”。
一、工程概況
隨著碳中和園區的建設及發展，大規模分布式新能源、多類型儲能和新型就地負荷對系統中功率靈活轉供和新能源可靠消納提出了更高的要求，亟需探索一條源網荷儲一體化的園區供能新方案。清華大學聯合三峽集團科學技術研究院，提出基于功率路由器的“源網荷儲柔性一體化”園區碳中和解決方案，項目突破了系統設計、大容量高效率低成本功率路由、超快速故障控制保護、核心元器件國產化等多項創新技術，成功研制了世界容量最大的12MW四端口功率路由器和新一代超快速全固態直流斷路器，助力三峽烏蘭察布“源網荷儲一體化” 現代能源創新示范園工程建設及投運，實現了園區內功率靈活傳輸和高比例新能源消納，打造了園區碳中和建設的“清華方案”、“三峽樣板”。
圖1：三峽烏蘭察布“源網荷儲”技術研發試驗基地
二、“源網荷儲柔性一體化”園區碳中和創新解決方案
國內外在“源網荷儲”相關技術研究、實驗系統、示范工程已逐步開展，但大都處于一般性探索階段。清華大學聯合三峽集團科研院創新提出基于功率路由器的“源網荷儲柔性一體化”園區碳中和解決方案，可實現源網荷儲協調互動和區域功率自平衡。
1.突破“源網荷儲柔性一體化”系統設計技術
結合三峽烏蘭察布“源網荷儲”技術研發試驗基地內源荷儲配置條件，提出基于功率路由器的“源網荷儲柔性一體化”供能系統架構，具備多電壓等級的交直流端口（雙端10kV交流端口、±5kV可拓展直流端口，±750V真雙極可拓展直流端口，其中±750V采用平衡控制器構造成真雙極系統，可以實現雙路750V和單路1500V共三路低壓直流輸出），適用于風、光、儲等“源網荷儲”元素的統一、靈活接入，減少電能變換環節，提升系統運行效率；開展系統接入、主接線方式、主回路參數設計、接地方式、絕緣配合設計、控制保護方案等關鍵技術的專項攻關，首次采用了以降壓型公共直流母線為樞紐的功率路由系統架構；提出了基于“源網荷儲柔性一體化”功率路由的柔性互動控制管理技術，可控制各個端口的能量流動，實現系統潮流優化，支撐新能源高效、高比例消納；提出了具有故障清除能力的功率路由器結合超快速全固態直流斷路器的系統故障保護方案，可以實現公共母線短路故障快速切除，有效解決了多通道分布式新能源和儲能匯入的低壓直流線路故障隔離清除難題。

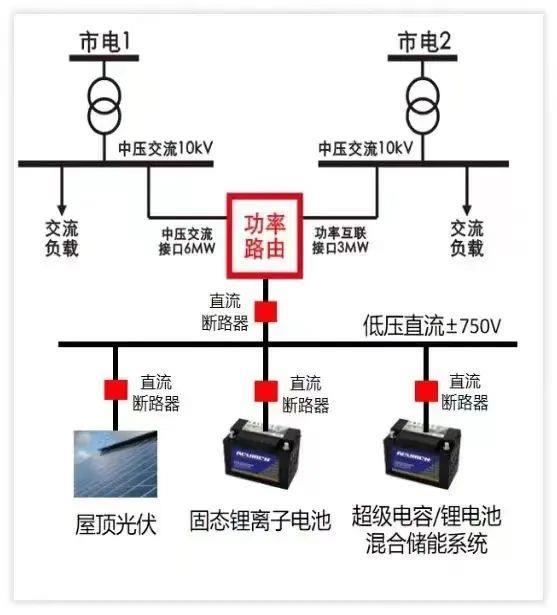

圖2：基于功率路由器的“源網荷儲柔性一體化”供能系統架構
2.首創基于IGCT-Plus和中頻隔離的大容量功率路由器
現有國內外功率路由器方案中大多采用基于IGBT或SiC器件和高頻隔離的技術路線，實現大容量功率路由器需要上百個功率模塊上千只功率器件，導致裝備成本和體積較高，可靠性較低。
三峽烏蘭察布“源網荷儲”功率路由器示范工程首次應用了清華大學、三峽集團科學技術研究院、西安西電電力系統有限公司聯合研制的基于IGCT-Plus和中頻隔離的大容量功率路由器，并通過第三性能測試。單個DAB功率模塊達1MW，相比現有工程中DAB模塊，容量提升10倍以上，功率模塊數量減少60%以上，大幅減少了裝備成本、體積和故障率。
圖3：“源網荷儲一體化”功率路由器
為了提高功率轉換效率，提出基于近零開關損耗的復合調制技術，采用全過程軟開關大幅減少IGCT-Plus器件的開關損耗，在此基礎上，依靠低通態壓降的IGCT-Plus器件降低通態損耗，最高效率達到98.6%。此外，本項目中功率路由器首次作為區域代理，實現所在區域“源網荷儲”各元素的能量和故障管理，實現無功補償、諧波治理等高級應用。
功率路由器是雙碳背景下新型配網和園區的核心裝備、“源網荷儲一體化”運行的理想載體，有望成為未來新型電力系統的能量管理樞紐。
3.成功研制新一代超快速相變冷卻全固態直流斷路器
基于功率半導體器件的全固態直流斷路器利用半導體器件內部載流子運動實現電流開斷，具有超快速開斷、超長電氣壽命等優點，可廣泛適用于低壓直流系統的快速保護。但現有全固態直流斷路器仍存在體積大、開斷水平低、散熱能力有限等問題，亟待解決。
為了減小全固態直流斷路器的體積、提升全固態直流斷路器的故障保護速度，提出基于國產逆阻型IGCT器件的全固態直流斷路器反并聯高緊湊拓撲結構和主被動結合保護方法，較現有全固態直流斷路器體積減小30%以上，可在100μs內完成電流開斷，是混合式直流斷路器開斷速度的30倍。針對全固態直流斷路器高可靠高效散熱難題，提出適用于全固態直流斷路器的強迫風冷+重力熱管散熱方案，突破基于重力熱管的相變冷卻技術，成功研制3kW級重力熱管，可保障全固態直流斷路器2kA通流下安全穩定運行，散熱能力較常規散熱片提升三倍以上。

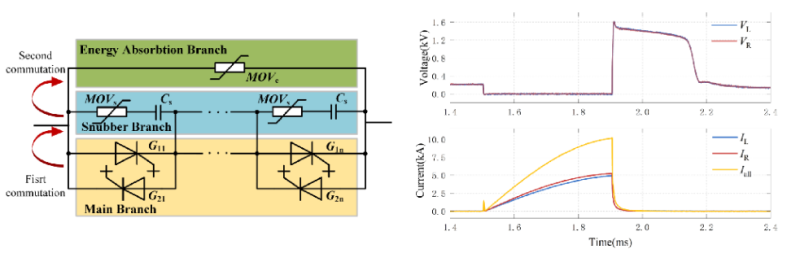

圖4：全固態直流斷路器拓撲結構及10kA開斷波形
面向“源網荷儲柔性一體化”功率路由器示范工程的應用需求，聯合三峽集團科學技術研究院、山東泰開直流技術有限公司開發了±750V/10kA全固態直流斷路器，通過了第三方型式試驗，額定2kA電流工況下1.2V超低通態壓降，可在100μs內開斷10kA電流，有效解決了基地低壓直流線路故障隔離清除的難題。
圖5：±750V/10kA全固態直流斷路器
這是繼張北500kV混合式直流斷路器、珠海10kV三端口直流斷路器、東莞10kV混合式直流斷路器及±375V固態式直流斷路器、蘇州10kV直流負荷開關投入運行之后，清華自主創新的直流開斷技術的又一次突破。
4.應用全國產化核心元部件
三峽烏蘭察布“源網荷儲”功率路由器中功率半導體器件和磁性變壓器均為自主國產化器件。功率路由器采用的IGCT-Plus器件由清華大學和株洲中車時代半導體有限公司聯合研制，具有超低通態損耗和高暫態耐受能力。直流斷路器采用的逆阻型IGCT-Plus器件由清華大學牽頭研制，最大開斷電流5kA，2kA通流下通態壓降低至1.2V。
圖6：新一代IGCT-Plus器件
功率路由器采用的中頻隔離變壓器由清華大學和株洲中車奇宏散熱技術有限公司聯合研制，采用基于超薄硅鋼和銅箔繞組的低損耗、高密度、低成本中頻變壓器方案，單體容量1.25MW，可實現mH級大電感集成，體積降低30%，最高效率達99.4%。

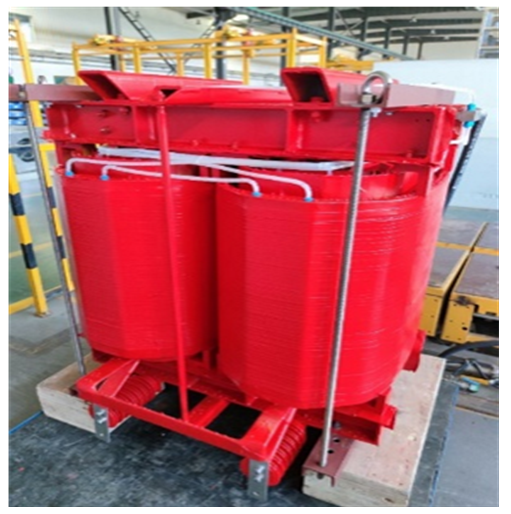

圖7：1.25MW高密度低成本中頻隔離變壓器
三、應用前景
基于功率路由器的“源網荷儲柔性一體化”系統可廣泛應用于低碳園區開發和新型配網建設中，支撐大規模分布式新能源、儲能、各種類型負荷的統一、高效、靈活的接入，實現“源網荷儲”靈活互動，提高能源利用效率；并且通過多個基于功率路由器的“源網荷儲一體化”單元建設，可以形成多節點、多層級的“源網荷儲一體化”系統，實現更廣泛區域內的源網荷儲協調互動。隨著更加經濟、高效、可靠的技術方案實施和推動，在未來構建以新能源為主體的新型電力系統過程中，有望作為一種典型形態進行應用推廣。
三峽烏蘭察布
“源網荷儲”技術研發試驗基地介紹
為深入貫徹落實習近平總書記關于“做好現代能源這篇大文章”的重要指示，響應“碳達峰、碳中和”的戰略目標，三峽集團在內蒙古烏蘭察布三峽現代能源創新示范園投資6億元，建設集科研、實證、應用為一體，產、學、研、用深度融合的“源網荷儲”技術研發試驗基地。瞄準以新能源為主體的新型電力系統亟需研究的新能源并網技術、大規模儲能技術、源網荷儲一體化調度技術等問題，由三峽集團科學技術研究院牽頭，聯合清華大學、中國科學院、華北電力大學等20余所國內頂尖科研機構和院校攻關，為新型電力系統建設探索多源高效互補、源網荷儲靈活互動的解決方案。
試驗基地按照“源網荷儲”一體化架構總體設計，以“儲”為核，以”網“為骨，規劃建設“源網荷儲一體化”功率路由器示范工程，以及壓縮空氣儲能、鈉離子電池數字儲能、水系鈉離子電池儲能、固態電池儲能、飛輪儲能、液流電池儲能、鋰離子電池/超級電容器混合儲能等13個重點示范項目以及大規模新能源接入仿真驗證實驗室、儲能檢測實驗室等2個行業領先實驗室。
近期，“源網荷儲一體化”功率路由器示范工程、大規模新能源及儲能綜合仿真與實驗平臺、兆瓦時級固態鋰離子電池儲能關鍵技術及工程應用、兆瓦級直流耦合接入的鋰離子電池/超級電容器混合儲能系統和飛輪儲能系統等一批科研成果投運，創下多個“世界之最”和“行業首次”紀錄。
