中國儲能網訊：從最簡單的角度看。安全性意味著在所有外部條件均保持不變時。電力系統必須能夠持續地穩定運行。換句話說。也就是此時系統的所有組成元件都應當運行在安全范圍內。比如，不能讓任何輸電線路出現負荷過載、否則電阻損耗將致使導線溫升超過允許范圍。進而造成線路松弛下垂發生短路事故。今人遺憾的是，外部條件一直不變這一假設是不成立的。對于一個由成千上萬個元件組成的系統來說、單個元件發生故障是很常見的事。那些直接暴露于險惡天氣條件下的元件（例如輸電線路），以及運行溫度會發生反復變化的元件（例如發電廠），尤其容易發生故障。因為用戶停電所導致的社會成本是非常巨大的。所以人們達成共識∶電力系統應當能夠抵御所有一般性的擾動，不致發生大范圍停電。對此可以解釋為在發生任何一種一般性擾動之后，電力系統應當還能夠保持穩定;并且在新的狀態下能夠持續運行足夠長的時間，確保系統運行人員能夠采取措施將系統恢復到正常狀態。實際上。系統運行人員不僅需要對系統的狀態變化情況進行預測。還需要分析預先定義的一組可能發生的事故將會產生怎樣的后果。一般而言．上述可能發生的事故組囊括了所有元部件（支路、發電機與分路）的單獨開斷故障（小劉：N-1）。因為兩個獨立事故或故障同時發生的概率非常小（小劉：N-2），所以一般不考慮此類事情的發生。
在發生擾動之后需要采取校正措施，其目的是將擾動的影響限制在一定的范圍內。在傳統電力體制下，垂直一體化公用事業掌握了完成校正措施所必需的全部資源。然而，隨著競爭性電力市場的建立，其中有些資源已經分流到另外一行業成員手中。對于系統運營商來說，再也不可能隨意調配它們，此類資源已經變成了一種需要進行付費購買的商業服務。我們可以稱其為輔助服務（ancillary service），原因在于它們的作用是保證主要商品，也就是電能的順利交易。盡管有些輔助服務最終也會表現為電能交易，但與根據用戶要求進行電能與其他資源的交易相比，它們作為輔助服務的重要性要大得多。事實上，必須依照此類輔助服務對用戶服務需求作出響應的能力確定其價值。正因為如此，不能直接通過電能價格回收輔助服務成本，也不能僅將輔助服務看成是電能市場的一種附屬物。（小劉：文中的邏輯是采用典型的價值定價，《關于進一步推動新型儲能參與電力市場和調度運用的通知》中提到的獨立儲能電站向電網送電的，其相應充電電量不承擔輸配電價和政府性基金及附加。這類政策對市場參與者一致的透明和公平的成本優化對于促進市場發展最終效果會是什么？）正確的處理辦法是，專門建立有針對性的機制，確保輔助服務的有效供應與成本回收。
輔助服務需求
系統平衡
自動發電控制（regulation）的作用在于解決快速負荷波動與難以預測的較小程度發電變化問題。它可以使系統頻率穩定在正常值或接近正常值的水平，減少與其他電力系統之間的不當交換（inadvertent interchange）。一般而言，自動發電控制服務主要由那些可以快速增減出力的機組提供。此類機組必須與電網相連，需要裝設一個調速器，并且它們常常需要在自動發電控制模式下運行。
負荷緩慢波動，尤其是那些電能市場沒有考慮到的各交易時段內的負荷波動，則可以通過發電機組的負荷跟蹤（load-following）服務進行處理。很顯然，這些機組也應當與系統相連，并且需要具備及時響應上述負荷波動的能力。
另一方面，備用（reserve）服務主要用來消除那些可能危害系統穩定的、難以預測的大電能偏差。備用服務常?？梢砸暈樾Ｕ胧莻溆梅?wù)的獲取則是一種預防性安全措施（小劉：這句沒看懂）。
備用服務一般可以劃分為兩類，即旋轉備用（spinning reserve）與補充事故備用（supplemental reserve）。提供旋轉備用的機組需要能夠立即對頻率變化作出響應，擬定提供的全部備用容量必須在很短的時間內實現供應。與此相對應，提供補充事故備用的機組則無需馬上作出響應。有些形式的補充事故備用可以由先前沒有開啟但可以在很短時間內帶上出力的機組提供。這主要取決干各地區的具體規定。備用服務提供者有時也可能是那些在緊急狀態下允許自身負荷發生中斷的用戶。備用服務的分類標準除了響應速率與速度之外，還應當參考發電機組備用響應所能維持的時間長度這一因素。隨著系統規模與可靠性標準的不同，上述參數可能會出現相當大的變化。例如，同樣是為了避免討厭的頻率偏差，與大容量的互聯系統相比，小規模孤立系統備用服務響應速度需要更快一些。
平衡電能與平衡輔助服務都會通過現貨電能市場交易，正因為如此，理想情況是我們能在兩者之間劃定一個清晰的界限。然而各電力市場的規則設計存在相當大的差異，這使得我們不可能清楚地對平衡電能與平衡輔助服務進行界定。但總的來說，若是開放市場關閉時點距離實時運行時間很短，系統運營商將能夠通過現貨電能市場購得大部分的平衡需求。然而如果開放市場是日前的，我們可能就需要建立一套復雜的平衡服務獲取機制。
在考察機組的平衡服務供應能力時，它的出力調整速度顯然是最重要的影響因素。在許多時候，機組在電網中的位置也有可能會影響它的平衡輔助服務供應能力。如果機組通過某一輸電走廊與系統主網架相連，但該輸電通道常常發生阻塞，機組的出力調整程度受到輸電線路約束的限制，那么它就不是一個合適的平衡輔助服務備選機組。

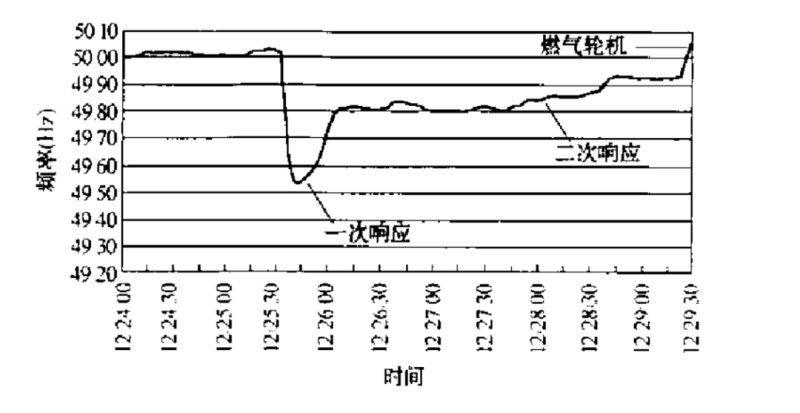

圖5-3 系統在某次大規模發電停運事故后的頻率與備用響應情況
圖5-3給出了在某次大規模發電停運事故之后，某一系統的頻率響應與備用服務響應。這是一個真實的例子。1995年8月15日12點25分30 秒，大不列顛（Great Britain）電力系統突然發生了 1220MW的發電解列事故。該系統的總裝機容量大約為 65GW，沒有通過交流互聯線路與其他外部系統連接，因此，解列事故有可能會引發相當大的頻率波動。在該系統中，曾經定義過兩種類型的主要備用輔助服務，即一次響應（primary response）與二次響應（secondary response）。一次響應必須在10s 內完全實現，并至少維持20s 以上的時間。二次響應則應當在事故發生后30s 內完全實現，并至少能夠維持30min 以上的時間。從圖中可以看出，在頻率降至 49.5Hz 這一規定極限之前，一次響應成功地阻止了它的進一步下降。然后二次響應幫助系統頻率恢復到接近正常值的水平。然而在本例中，圖示最右邊的頻率上升是通過啟動燃氣輪機實現的，它的啟動時間點是12點 29分20秒。
網絡問題
潮流傳輸限制
電壓控制與無功支持服務
穩定服務
有些系統運營商可以還需要通過發電機獲得其他網絡安全服務。例如。聯鎖跳閘方案 （intertrip scheme） 可以解決暫態穩定問題。這些方案不會影響電力系統的當前狀態，但是在系統發生故障時，它們可以自動實現一些發電機與/負荷的解列，從而確保系統的安全穩定。同樣地，電力系統穩定器（power system stabilizer）能夠?qū)Πl(fā)電機出力進行微小調整，抑制電力網絡中可能出現的振蕩。此類穩定器的動作可以增加系統中傳輸?shù)某绷鲾?shù)量。
系統恢復
黑啟動
輔助服務的獲取
系統運行人員獲取輔助服務的方式主要有兩種∶第一種方法是強制要求其他行業成員提供一部分輔助服務;第二種方法是將輔助服務的供應市場化。那么這兩種方法如何保證輔助服務供應呢? 在下面的分析中，我們將看到兩種方法各有優缺點。最終選擇哪種供應機制、這不僅與輔助服務的類型有關。同時還應當考慮到電力系統特性與歷史環境的影響。
輔助服務強制供應方法與垂直一體化公用事業的做法最為接近。它也能夠保證系統可以獲得維持穩定運行所必須的充足資源。盡管強制供應方法非常簡單，但它并不是一個很經濟的做法。并且會帶來一些操作上的困難（小劉：目前可再生能源強制配置儲能的方式）∶
1）上述強制規定可能會引發不必要的投資，造成輔助服務資源供應量超過實際需要。例如，并不需要所有的機組都參與頻率控制，維護系統安全。同樣地，也不是全部機組都需要安裝電力系統穩定器以抑制系統振蕩。
2）該方法很難鼓勵技術或商業革新。因為它規定需要采用已有的技術提供輔助服務，所以行業成員沒有興趣去研究、而系統運行人員也沒有動力去尋找更新、更為有效的輔助服務供應方法。
3）對于輔助服務供應者來說，強制供應方法要求他們提供輔助服務。但由此引發的成本不能回收，因而不太容易令人接受。例如，有發電商抱怨生產無功出力會增加同步發電機的損耗，有時甚至會減少他們所能生產與銷售的有功電能數量。
4）有些成員可能難以提供部分輔助服務?；蛘卟荒芤越?jīng)濟的方式提供服務。例如，核電機組就無法迅速調整有功出力適應負荷的快速變化。另外，也不能為了獲得備用服務、強制要求高效率的機組只帶部分負荷。現在可以非常方便地通過集中決策確定備用服務需求量，并安排一些邊際或邊際外機組提供備用服務，因此強制供應并不適用于所有的輔助服務，哪怕是對那些看似合適的服務，我們也不應對所有的供應商實行一刀切。當然，只對部分成員免除輔助服務義務則可能會扭曲競爭。
輔助服務市場
強迫行業成員參與輔助服務的供應是一種缺乏經濟效率的法。并且也存在實際操作困難，因此人們往往期待能建立一套市場供應機制，哪怕僅能實現一部分輔助服務的購買也好。市場機制的實現形式還與輔助服務的特性有關。對于需求量在很長時間內基本不變或變化很小的輔助服務，以及那些供應能力主要取決于設備參數的輔助服務，長期合同是一種更為合適的手段。黑啟動能力、聯鎖跳閘計劃、電力系統穩定器與頻率調整一般可以通過長期合同購買。另外一方面，有些輔助服務一天之內都會產生相當大的波動，或者它們的報價數量與電能市場存在緊密關聯，此類輔助服務則應當通過現貨市場進行交易。（小劉：合理的市場組織形式和交易貨物屬性相關）例如，至少有一部分必需的備用服務經常會通過短期市場進行買賣。但是，為了減少備用容量不足或者購買費用過高所帶來的風險，系統運營商往往也希望簽訂一定數量的長期備用供應合同。即使在成熟的市場里，備用服務提供者也比較愿意混合使用長期與短期合同提供備用服務。
與強制供應相比，市場機制是一種更具有靈活性、也可能更經濟的輔助服務獲取方法。然而、是否所有的輔助服務都適用于市場方法呢? 這還很難說。在有些時候，只有很少的行業成員能夠?qū)嶋H參與提供特定的輔助服務，此時他們可能會行使市場力，破壞輔助服務市場的公平競爭。例如在輸電網絡的某些偏遠部分，可能只有一臺發電機能在事故狀態下提供有效的無功支持服務。所以無功市場也必須受到嚴密監控，以避免出現濫用市場力的情況。
輔助服務需求側響應
在電力行業引入競爭以前。垂直一體化公用事業擁有的發電機組實際上承擔了所有的輔助服務供應任務。事實上，許多電力市場上的輔助服務定義依然保留了該時期的痕跡。但在一個完全競爭的市場上，如果其他供應者也能夠提供同樣質量的服務。系統運營商將沒有義務、也沒有動力只選擇發電商作為輔助服務供應者，他同樣可以選擇用戶提供輔助服務。用戶提供輔助服務具有一定的優點∶首先，輔助服務提供者數目將增多。這會促進輔助服務市場的競爭;其次，從宏觀經濟角度看，用戶提供輔助服務會增加資源的利用效率。舉例來說，如果能夠利用可中斷負荷滿足備用需求，那么預留作備用的發電容量可以適當減少。此時發電機組可以將更多的容量投入發電，這正是投建發電機的本來目的。如果發電技術進一步發展，最終形成僅有大型固定機組與可再生發電的技術組合，那么未來我們將不得不通過需求側進行系統控制。最后，與大型發電機組相比，用戶會是更為可靠的輔助服務供應者。需求側輔助服務會由數量眾多的小負荷用戶分攤，所有小負荷同時出現故障的概率要比大型發電機小得多。他們不能準時交付重要輔助服務的概率非常小。
在不同類型的備用服務供應中，需求側響應方式可能最具競爭性。某些用戶（如裝設了變速電動機的大型抽水負荷）還有可能提供競爭性的調頻服務。
來源
電力系統經濟學原理 著【英】Daniel S.Kirschen,Goran Strbac 譯 朱治中
https://www.ndrc.gov.cn/xxgk/zcfb/tz/202206/t20220607_1326854.html?code=&state=123
