中國儲能網訊：摘 要 可再生能源規?；⒕W發電量將不斷提高，因其出力間歇性導致的電網波動大、電能質量差以及電網靈活性調節能力差等問題是電力系統需要應對的重要挑戰。移動式儲能技術因具備靈活性強、響應速度快且覆蓋范圍廣等優勢而備受關注。為推動移動式儲能技術的示范應用，本文首先對雙碳目標下移動式儲能技術的相關政策及示范工程進行梳理分析。然后對其應急應用、容量配置及網儲協調等關鍵技術進行研究，深入分析了目前其研究現狀以及應用的技術難點，以期為后續移動式儲能技術的多場景應用提供借鑒；更進一步基于應用場景特點和需求分析建立移動式儲能技術指標體系，并遵循移動儲能協同平臺建設原則，構建基于事件和電力區域特色的移動儲能系統集群動態博弈調整方法。最后，結合雙碳目標以及新型電力系統需求對移動式儲能系統技術應用進行總結和展望。
關鍵詞：移動式儲能系統；示范工程；技術指標；智能分派調度技術；場景應用
2020年，我國電力行業碳排放量占全社會排放總量的50%以上，因此在能源、交通、工業全面低碳化的過程中，電力行業將建設以新能源為主體的新型電力系統作為推動我國雙碳戰略的重點舉措。但新能源大規模發電并網所帶來的強波動性、隨機性與間歇性，造成電能實時平衡難度進一步增大。為了滿足調峰、調頻等不同電力場景需求以及應對電力服務時空約束的新挑戰，兼具電源和負荷雙重特性，擁有高靈活度、強適應性、低成本等優點的移動式儲能設備，將是突破傳統電網規劃、構建新型運營方式、實現電力保障的重要途徑，也將成為未來新型電力系統中電力服務和保障的重要一環。
近期，針對新冠疫情與自然災害防控過程中出現的大量應急電力需求，建設機動能力強、響應速度快、供電可靠性高的移動儲能系統，形成高度數字化、智能化的源網荷儲協同管控，將是保障用電安全可靠的關鍵。移動儲能系統硬件設備包含若干電池管理系統(battery management system，BMS)、網絡交換機、信息接收/傳送模塊和信息采集模塊等，軟件方面涵蓋數據采樣算法、數據挖掘算法、移動儲能規劃配置方案和調度控制策略等。移動儲能系統所具備的數據分析能力強、調度控制時間短、覆蓋區域范圍廣等特點，推動了移動儲能車的快速應用，目前，制約移動式儲能系統的兩大關鍵問題分別是“優化配置方案”和“調度控制策略”，國內專家學者針對這兩項關鍵技術進行了大量的研究。文獻[7]將移動儲能車應用于平抑用電側負載波動的場景下，提出基于遺傳算法的移動儲能車調度優化方案，方案以經濟效益最大化為目標，驗證了移動儲能設備在減載方面的突出能力。文獻[8]基于研究移動儲能系統的優化配置，旨在提升彈性配電網災后供電的快速恢復能力，同時提高移動儲能系統利用效率。文獻[9]綜合考慮移動儲能周期套利和電網輔助服務等各項經濟性指標，計及配電網調壓、接入節點選擇等約束條件，構建配電網移動儲能優化模型，對移動式儲能車的分配調度策略進行優化，驗證了移動儲能設備對配電網的支撐能力，同時證明了移動儲能設備具備一定的經濟性。
目前，在國家政策和相關部門的部署推動下，面向電力服務保障場景的移動式儲能系統已經取得了階段性成果。江蘇、貴州等省份相繼探索移動式儲能系統參與電力服務多場景的實踐應用。但是，面對電力服務場景需求多元化、移動式儲能裝置單機容量有限、應急服務范圍廣泛等發展現狀，分布式移動儲能集群難以發揮出群體匯聚優勢。因此，如何分析不同應急場景對多種類型儲能性能指標的要求、計算移動儲能電氣性能對于應急保障程度的邊界的問題對移動式儲能技術的發展至關重要。本文整體研究流程見圖1，首先建立移動儲能技術及其所應用多元場景的指標邊界體系，基于不同動態分區方法對移動儲能集群進行動態調整，最終對其調度策略進行優化控制。針對如何實現移動式儲能系統集群智能分派調度的問題，主要體現在設計層、控制層、優化層三個方面，本文將從這三個方面展開研究，具體技術研究路線圖如圖2所示。
圖1 整體研究流程圖
圖2 移動式儲能技術研究路線圖
本文以雙碳戰略為背景，以新型電力系統建設方向為指引，首先對雙碳目標下移動式儲能技術的相關政策及示范工程進行梳理分析。然后對其應急應用、容量配置、網儲協調等關鍵技術進行研究，深入分析了研究現狀以及應用的技術難點，以期為后續移動式儲能技術的多場景應用提供借鑒；更進一步基于應用場景特點和需求分析建立移動式儲能技術指標體系，并遵循移動儲能協同平臺建設原則，構建基于事件和電力區域特色的移動儲能系統集群動態博弈調整方法。最后結合雙碳目標以及新型電力系統需求對移動式儲能系統技術應用進行總結和展望。
1 移動式儲能技術發展現狀
1.1 雙碳目標下的儲能技術相關政策
當前，我國儲能技術商業化應用尚處于起步階段，制定合適的相關政策對儲能產業今后的發展至關重要。因此，儲能相關政策的制定工作受到國家發改委、能源局、工信部等部門的普遍重視。2021年3月，國家發改委、國家能源局聯合發布《關于推進電力源網荷儲一體化和多能互補發展的指導意見》，強調統籌各類電源開發利用、適度配備儲能設施、充分發揮負荷側調節能力。同月，十三屆全國人大四次會議通過并發布《中華人民共和國國民經濟和社會發展第十四個五年規劃和2035年遠景目標綱要》，明確規劃指出了我國未來5～15年電力系統轉型發展路徑，特別強調在大力發展可再生能源的同時，要加強源網荷儲協同能力，持續提升清潔能源消納和存儲能力，加快推進新型儲能技術的規?；瘧?。由此可見，新型儲能技術對電能的時序調節服務以及提升電力系統的消納能力等方面具有重要作用，儲能技術因此成為連接可再生能源發電和電力系統的重要媒介，也是新能源持續發展的核心支撐。
2021年7月，國家發改委、能源局聯合發布《關于加快推動新型儲能發展的指導意見》(以下簡稱《意見》)，明確了我國儲能技術發展的目標，即：至2025年，完成新型儲能技術從商業化初期向規模化發展的轉變；至2030年，實現新型儲能技術全面市場化發展?！兑庖姟饭膭钔七M電源側儲能項目建設，充分發揮大規模新型儲能的作用，同時支持儲能用戶側多元化發展，提升大規模新能源及大容量直流介入電力系統后的靈活性調節能力和安全穩定運行水平。《意見》對加快促進新型儲能技術發展應用、推動構建新型電力系統具有重要意義。
通過梳理儲能領域相關政策可知，國家重視儲能技術發展與產業延伸，而移動式儲能系統契合新型電力系統發展需求，且具有靈活性高、靈敏性好、可靠性強、適用范圍廣等特點而備受關注，這有利于今后移動式儲能技術的發展應用。
1.2 移動式儲能應用典型示范工程
近年來，相關企業紛紛響應國家政策號召，對移動式儲能技術進行了積極部署和有益嘗試，并建設投運了一批移動式儲能示范工程。例如山西龍源風力發電有限公司、陜西欣旺達能源互聯網研究院等多家單位合作開展的10 MW級鋰電池集裝箱式儲能系統示范工程，該示范工程儲能系統總容量為10 MW/9 MWh，運用大倍率鋰電池成組集成技術，開展鋰電池集裝箱式儲能系統提高大規模間歇式能源接入電網的示范應用，該示范工程不僅推動了儲能技術在陜西省的產業化運用，而且協調了右玉當地風電場參與電網調度，對移動式儲能在風電場的產業化應用具有重要意義。此外，中國電力科學研究院、欣旺達電子股份有限公司以及各地方電力公司相繼在吉林白城、福建安溪、欣旺達居民園區等地部署了適當容量的移動式儲能系統，為當地電力系統的穩定運行提供了保障。各示范工程詳細信息如表1所示。

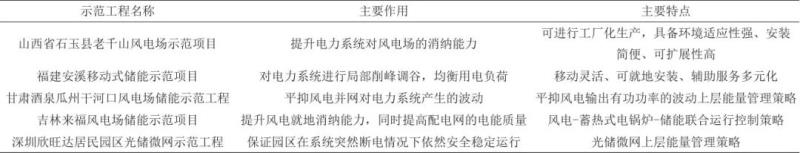

表1 國內移動式儲能典型示范工程
目前，移動式儲能電源因供電容量較小以及供電時間較短等因素影響，接入電網后，整體協調控制能力有限。因此，針對移動式儲能整體數量多、分散性強、單一容量小、接入電網位置靈活性高等特點，綜合研究其保障電力系統運行以及經濟性的調度方法至關重要。同時，移動式儲能技術作為應急電源，可以大幅提高配電網供電彈性，研究優化災后移動式儲能與配電網的恢復策略也是儲能技術發展的重要一步。從國內這些成功的案例可以看出，移動儲能技術目前還處于示范性應用階段，但移動式儲能技術在諸如平抑電網波動、提供應急服務等領域已凸顯出一定的應用潛力。因此，急需建立不同場景下的移動儲能系統服務需求與協同控制策略[19]，高效利用配電網中閑置的儲能資源，提升電力系統的靈活性與可靠性。
2 移動式儲能技術體系
2.1 基于多元電力事件需求的移動儲能技術指標設計
移動式儲能技術應用場景多元、分散廣泛化，不同場景下對移動式儲能技術的服務需求差異較大，因此，要分別從源—網—荷角度出發，分析保電—應急—備用—移動救援—調峰—調頻等不同電力事件需求的特點，挖掘不同電力事件對移動式儲能裝置需求，然后利用層次分析法和熵權法對移動儲能裝置技術指標的主客觀賦權，明確移動儲能建設的關鍵指標參數，建立移動式儲能技術指標。
首先，在應急場景下，如電網不堪高負荷引起的大幅波動，移動式儲能可以作為靈活性電源保障部分負荷的安全用電，緩解電力系統供電壓力。同時，移動式儲能電源可作為應急電源向諸如臨時醫院等特殊電力用戶提供可靠的電能供應，緩解用電危機并大幅減少電網建造維護成本。并且信息社會下人們對大數據中心、機場、商業區等敏感地區的供電安全提出更高的要求，移動式儲能電源可作為備用電源以提高電力保障的可靠性。
其次，非應急需求是指在保證應急場景下移動式儲能系統應用需求的基礎上，提高可再生能源接入電網能力，進一步解決波動性負荷問題，完成日常調峰調壓，保障電力系統穩定，并追求作為應急電源之外的經濟效益。
熵權法的基本思路是根據指標變異性的大小來確定客觀權重，其流程圖如圖3所示，先由熵權法完成對各項技術指標的客觀權重賦值，再通過層次分析法確定不同類型的儲能方案。從技術水準、經濟成本、環境要求和技術成熟度四個方面出發，匯總儲能選型決策指標，形成儲能選型的決策指標集。決策指標集中包含目標層A、決策層B和方案層C三層，其中目標層是儲能選型的追求目標——儲能系統的工況適用性；決策層B匯總了儲能選型過程中涉及的所有決策指標，其中包含兩方面，第一層為決策指標大類，第二層為各大類指標下的決策子指標；方案層c為儲能系統待選方案，具體決策指標內容如圖3所示。
圖3 熵權法客觀賦權及儲能選型
2.2 基于移動儲能及聯合移動儲能供給的技術指標體系和支撐邊界
目前，新型儲能技術種類繁多，不同儲能技術之間的運行特性相差較大，若要進行聯合網儲供能，首先要梳理不同類型儲能系統的技術指標以及聯合運行機理，并綜合考慮不同類型儲能技術的能量密度、響應時間等技術指標以及儲能互補運行機理兩方面因素，基于不同電力事件構建仿真模型，最終利用擾動分析方法和蒙特卡洛模擬方法計算技術指標對電力事件的靈敏度和支撐邊界。
本文基于不同電力事件需求分析各類型儲能系統的技術運行特性，結合不同電源經濟成本、技術發展趨勢、環境評估等指標，建立了考慮不同利益主體的移動式儲能電源綜合效益模型，其中，表2為多種儲能系統詳細技術指標對比。目前，電化學儲能與電磁儲能相比具有規模容量大、單位成本低等優勢，可以顯著增強輸配電網支撐和負荷轉移能力，提升儲能電站運行經濟性；與物理儲能相比具有功率規模大、充放電效率高等優勢。此外，電化學儲能設備選址定容靈活性高等特點，因此受到廣泛關注，裝機容量也已經向100 MWh級別發展。本文所提出的技術指標體系和支撐邊界綜合考慮了移動式儲能系統對配電網內電力事件的響應度以及參與電網輔助服務的經濟性等因素，基于各類儲能技術的能量傳遞流程，對比分析各類儲能技術發展現狀，收集各類儲能技術的主要技術參數如能源轉換效率、充放能速率、充放能持續時長等，分析各類儲能技術對于不同時間尺度的城市電力管理場景的適應性，明確不同類型儲能技術的運行特性，各類儲能技術的特性參數以及電能支撐圖見圖4。
表2 不同類型儲能系統的技術指標對比
圖4 綜合數據分析的移動儲能支撐能力
由圖4可知，鉛酸電池儲能對于輸配電電網支撐與負荷轉移能力具有較大的優勢，同時能夠有效改善電能質量；鋰離子電池的響應時間具有較大的靈活性，可以根據使用場景的需求選擇合適的響應時間，降低儲能應用成本。此外，超導磁儲能系統和大功率超級電容器的響應時間極短，能夠快速響應電網需求。結合表2數據可以得出，目前電化學儲能技術經濟、效率等綜合優勢較高，將廣泛應用于各類場景，以提升電力系統靈活性調節能力。
2.3 基于不同電力事件需求的移動儲能裝置級—平臺級—系統級設計原則與建設標準
移動儲能裝置級作為獨立的儲能單元具備調度靈活性高、響應能力快等優勢，可以迅速抵達電網故障地點，具備在故障情況下保障部分社區及工商業應急用電的能力；更進一步地將各個獨立運行的裝置級儲能單元電能及位置數據上傳至公共平臺，通過調度平臺統一指揮，可以有效提高移動儲能設備利用率，增強電網靈活性調節能力。最終移動儲能平臺基于電力事件需求特點，利用智能調度控制策略，搭建移動儲能系統級調度中心，推動移動儲能參與電網調峰、調頻等輔助服務，增強對新型電力系統的支撐能力。因此，本文提出歷史數據驅動下不同電力事件影響等級的先驗信息估計方法，根據城市供電重要性等級與不同電力事件供電需求，通過蒙特卡洛方法仿真模擬儲能系統在裝置級—平臺級—系統級不同指標下的后驗信息；然后，基于先/后驗信息的差異度，綜合構建不同電力事件需求的“系統—平臺—裝置”三位一體的移動儲能體系設計原則和建設標準，并以此構建針對移動式儲能系統的“可調度”移動儲能管控平臺。
根據先驗信息，采用貝葉斯理論可以客觀分析事件發生概率，即在有限信息驅動下，做出最好的預測，并根據實際信息的變化不斷進行修正，整體理論邏輯如圖5所示。電力系統采用貝葉斯理論，在地區供電重要性等級以及歷史數據驅動下，先對不同電力事件影響等級進行先驗估計，然后根據已有數據分析展示出不同電力事件電力供應的需求，可以顯著提升電網調度可靠性和靈敏性。
圖5 先驗信息估計方法邏輯圖
3 移動式儲能系統智能調度技術
3.1 基于移動儲能系統集群響應多元場景需求能力的動態分區方法
移動儲能裝置因其單體容量有限、群體分布范圍廣等因素難以支撐電網的輔助服務。因此，可以利用移動儲能集群匯聚效應來平抑電網波動等影響，即基于不同的電力事件，利用相應的調度策略將有限容量的移動儲能設備形成規?；海缓蟛捎煤线m的控制策略將其匯聚集合，選擇最優節點將匯聚的移動儲能裝置投入運行，能夠顯著增強電網靈活性調節能力。近年來，國內專家對移動式儲能和電網聯合運行調度進行了大量的研究。文獻[28]提出了基于移動儲能共享模式的網儲協同經濟策略，并建立了車-儲動態時空轉移模型。文獻[29]提出了配電網動態重構與移動儲能協同優化的方法，采用模糊C均值算法重構時段，并建立了電網重構策略與移動儲能經濟調度的兩階段協同優化模型。文獻[30]基于削峰填谷可靠性和經濟性建立了雙層調度優化方法。文獻[31]提出了根據儲能不同模塊的輸入/輸出功率及電池荷電狀態實現網儲協調運行的控制策略。文獻[32]提出一種市場電價驅動的移動儲能車調度方案。該方案利用主從博弈模型，通過電價進行協調博弈，提高電網運行靈活性。
以上文獻均未考慮移動式儲能的集群匯聚效應。因此，本文提出的動態分區策略基于配電網區域內的源—網—荷—儲信息，應用全景理論分析分布式移動儲能系統集群在應急和輔助服務等多場景應用中的匯聚效應，建立分布式移動儲能系統集群匯聚效用量化指標，結合各移動儲能系統當前工作狀態、位置信息等參數形成移動儲能系統相似度分區指標，最終提出改進型社團分區理論對各移動儲能(mobile energy storage，MES)進行動態分區。
本文對比分析各類儲能技術應用場景及傳統儲能的技術經濟性，通過研究MES匯聚的計費辦法，綜合考慮匯聚容量、設備成本、合理收益率等因素，最終建立儲能報價策略模型，通過經濟導向引導電能消費行為，評估可匯聚移動儲能的最大潛力。面對突發緊急事件防控，通過政策約束，最大程度利用分布式儲能設備，保障重要用電設備的供電。此外，定義包含容量支撐能力、動態響應能力、經濟性等匯聚性能考核準則的儲能系統匯聚潛力指數，建立包含功率支撐能力、有效匯聚時間比、系統穩定性、系統可靠性等的考核指標集，建立主客觀相結合的決策權重集，采用層次分析法對儲能設備進行篩選排序，為移動儲能匯聚應用提供理論支撐。
將儲能技術應用于面向電網的需求響應等支撐性作用方面，是對傳統技術手段的替代和優化，衡量MES的匯聚效應可從技術性方面展開，通過研究在參與電網需求響應的應用場景下，以功能價值量化MES的匯聚效應，通過實現同樣功能的傳統技術手段規模度量分布式儲能技術的匯聚效應。
全景理論聚合方法以系統能量函數減小為基礎，通過不斷地移動換組，預測資源聚合的最佳情況。對配電網區域內分散布局的移動儲能系統開展分區理論研究，將含有大量移動式儲能系統的局域電網視為一個復雜網絡。移動式儲能系統分區一般基于常規聚類理論基礎且沒有最優區域數目的先決條件，采用全景理論，建立綜合考慮分散式儲能設備的運行狀態、運行策略等因素的匹配度模型，將匹配度高的儲能系統聚合劃分為一個子區，各分區可獨立調度調節，顯著提升區域調度合理性，其調度控制框架如圖6所示。
圖6 移動式儲能調度控制框架
3.2 計及電力保障和參與電網輔助服務經濟性綜合指標的移動儲能系統集群動態調整方法
上文根據區域電網的電力應急事件的特點，建立了面向配電區域和事件的移動儲能系統應急服務技術指標，本節延續利用模糊理論推理出當前移動儲能應急服務概率與需求容量，基于區域電網能源的特點，利用場景生成理論建立移動儲能典型應用場景及經濟收益模型，最終建立移動儲能輔助服務經濟性期望與應急、保電、救援等服務容量期望模型，并利用博弈論理論動態調整移動儲能集群中應急服務與電網輔助服務移動儲能單元分配策略。
MES是一種時空靈活性資源，它是將儲能電池組和儲能雙向變流器集成于集裝箱內，配備牽引車輛而形成的移動儲能車，賦予了固定儲能電池在空間上的可平移性。為了提高資源利用率，移動儲能的運營策略包括“常規運營”和“供電保障”兩個模式?！俺Ｒ?guī)運營”是指配電網無故障發生正常運行時，移動儲能在“集中站”接收輔助服務指令隨時接受調度，通過對儲能充放電功率進行優化調控，從而為系統提供可再生能源消納，峰谷套利、輔助調頻等服務；“供電保障”是在線路故障等突發事件和設備檢修等預安排停電事件時，系統則由“常規運營”轉為“供電保障”，移動儲能車實時上傳自身位置及電量等信息，并依據“控制中心”的調控指令，行駛到目的地進行應急供電。
利用場景生成理論構建的隨機場景集綜合考慮了負荷、緊急事件、電網以及熱能供應的不確定性，并深入分析每個獨立不確定性因素內部的時序自相關性和不確定性因素之間的互相關性，且闡明了時序自相關性和互相關性的含義，如圖7所示，其中，時序自相關性描述了同一時間序列不同時刻任意兩元素的關聯程度，互相關性描述了不同時間序列之間的關聯程度。
圖7 時序自相關性與互相關性的含義
為了使生成的隨機場景集更貼合實際情況，將配電臺區的負荷、緊急事件發生概率、電網波動、熱能供應等因素分別按照過渡季、夏季和冬季處理。首先基于各個不確定性因素所服從的概率分布，利用蒙特卡洛隨機抽樣得到n個初始隨機場景；然后賦予真實參考場景的時序自相關性，得到具有時序自相關性的因素樣本。此外，通過采用慣性權重線性遞減的粒子群算法達到縮減場景規模、優化場景質量的目的，最終獲得綜合考慮時序自相關性和互相關性的隨機場景集。
在新興的應用場景下，通過采用Nash博弈模型動態調整分布式移動儲能集群中應急服務與非應急服務移動儲能單元分配方法。具體步驟如下：
①判斷配電臺區電力供應與用戶電力需求是否匹配；
②基于夸大行為的價格討價還價策略進行應急服務與非應急服務移動儲能之間單元分配的博弈；
③判斷分配之后用于應急服務移動式儲能集群是否能夠滿足應急地區的電力應急需求；
④若能，則分配正確，本次應急調度結束；否則，根據本次實際情況，動態調整儲能單元分配方法。
3.3 具有高響應度的移動式儲能集群時域滾動優化調度方法
移動儲能調度方法基于每個儲能裝置的剩余電量以及供電需求點發送的供電需求指令，按照所述供電需求指令中的需求電量從大到小將所述供電需求點進行排序，將排序順序確定為所述供電需求點的供電調度優先級，當前最高優先級別的供電需求點按照從近到遠的距離對移動儲能設備進行排序，選取距離所述供電需求點最近的儲能裝置，并按照剩余電量從大到小的順序選取儲能裝置，直至滿足所述供電需求點的能量需求。裝置系統調度策略流程如圖8所示。
圖8 系統調度策略流程圖
此外，開展MES的分區理論研究以優化移動式儲能具備的分散性特點，將含有大量MES的“可調度”電源管控平臺視為一個復雜網絡，采用社團分區算法，建立考慮MES所在位置、動態特性、荷電狀態、控制方式等因素的相似度指標，將相似度高的MES聚合劃分為一個子區域。分區后，考慮在不同應用場景下的MES適用性，并采用分區模塊度指標描述分區的工況適用性，各分區可獨立、快速接收區域內“可調度”電源指令，提高移動式儲能集群響應度。
集群控制框架及通信方式見圖9。如圖9所示，構建“可調度”電源管控平臺的集群控制調度框架，框架分3層，決策層、網絡層和實施層，基于分區理論得到MES集群，每個集群可以實時上報設備的運行狀態、自身荷電狀態、匯聚潛力和功能報價，“可調度”電源管控平臺依據MES的匯聚潛力評估和篩選排序理論、電網的時序儲能需求和經濟性優化目標制定調度計劃，下發調度計劃給MES，“可調度”電源通過對最底層MES的調度形成對上級電網的有效支撐。研究集群控制系統的通訊方案，支持MES與上級調度系統進行快速通信，各層間通過合作網協議進行交互，滿足匯聚系統整體及MES的約束和需求，以動態地響應系統需求的變化。
圖9 集群控制框架及通信方式
移動儲能的優化調控是混合整數的非線性規劃問題，即在配電網與交通網耦合約束下求解以負荷損失最小為目標的移動儲能車最佳調控方案，其優化調控指令包括：路徑類指令和功率類指令。
目標函數為時間集合T內負荷削減量最小
式中，圖片、圖片分別為配電網中節點集合和支路集合；圖片為t時刻節點i的負荷削減量；圖片、圖片分別為支路i,j的電阻和t時刻電流的平方；Δt為時間間隔；等式右側前一項表示配電網負荷削減量，后一項用于保證二階錐松弛優化后模型求解的準確性，λ為一個較大的正數。
其中，約束條件包括路徑約束、儲能電池約束、配網潮流約束。
移動儲能的運行調度具有時空分布廣、耦合約束多、不可預測性強等特性，例如故障預期持續時間等故障信息預測精度低，道路擁堵、交通事故等路況信息存在偶然性，移動儲能車可能未按計劃到達預定位置等，而上述電網、交通和移動儲能的不確定性因素均會給調控運行帶來較大偏差，若僅依靠在故障發生初決策的調控計劃，不能保證達到最優的調控效果。針對該問題，構建調控策略的滾動優化框架，根據車路網實時信息，每隔Δt對移動儲能調控策略進行更新修正，最大限度地消除因各類不確定性因素導致調控偏差過大的現象，滾動優化框架如圖10所示。在調控過程中，控制中心每隔Δt時間收取配網故障信息、交通路況信息和移動儲能車的位置與電量信息，優化求解并下發圖片時段的路徑類和功率類調控指令，各輛移動儲能車依指令調度。
圖10 滾動優化策略示意圖
4 結語
新型儲能技術契合新型電力系統發展方向，有助于推動我國碳達峰碳中和目標的加速實現，其中，移動式儲能系統關鍵技術對電力系統平穩運行、應急情況下緊急供電等應用具有重要意義。本文通過分析移動式儲能系統應用場景，梳理特定情況下電力系統需求，最終優化移動式儲能系統調度管理，具體表現如下。
（1）梳理雙碳目標下與新型儲能技術相關的政策部署，基于示范工程功能與特點進行分析。然后以典型電力事件為基礎，建立此場景下不同儲能互補運行仿真模型，分析不同類型儲能指標在不同電力事件下的靈敏度，最后綜合歷史先驗信息和仿真模擬的后驗信息，提出從“裝置-平臺-系統”三個方面建設移動儲能體系的方法。
（2）以電力應急與儲能指標的供需關系分析為切入點，在系統且充分了解面向電力應急的移動儲能規劃建設體系的基礎上，從移動儲能單體設計至移動儲能系統集群，自下而上地論證各層級硬件裝置設計方案、軟件算法實現方式，形成了移動儲能系統服務電力應急場景的全套方案，為實際工程中移動儲能技術應用提供決策依據。
（3）針對不同電力事件對移動儲能裝置的需求，不同類型儲能的技術指標以及聯合運行機理，分別采用層次分析法、熵權法、擾動分析方法和蒙特卡洛模擬方法進行計算，具有速度快、精度高、適用性強等諸多優點，可以精準辨識移動式儲能狀態及關鍵指標，為今后技術指標量化評價奠定了基礎。
（4）基于移動儲能系統多場景應用能力的辨識和動態群組分割，解析分布式移動儲能系統在多元電力事件中的匯聚效應，并以提高電力保障可靠性和經濟性為目的，建立基于事件和電力區域特色的移動儲能系統集群動態博弈調整方法，兼顧移動儲能系統的應急響應和電網輔助服務等多元場景下的經濟性，使移動式儲能滿足配電區域內不同應用場景需求。最后，定義移動儲能集群的電力事件需求響應度，并建立基于交通與電網信息的移動儲能集群高電力服務響應度優化調度模型和求解方法。
（5）目前，在電價驅動下，采用雙層優化模型，可以仿真得出移動式儲能車在不同的時機進入電網，根據電價的變化情況，凈收益率最高達136.55%，具有較高的經濟性。
（6）當前，儲能系統容量小、供電時間有限等因素制約移動式儲能技術的發展應用，若將電網中的閑置儲能裝備通過匯聚技術接入到移動儲能平臺，能夠顯著增強其對電力系統的保障能力。本文通過對移動式儲能系統關鍵技術的分析探索，為今后移動式儲能技術的多元化應用及高效率運行提供借鑒參考。
