中國儲能網訊：2.7 電池的材料可用性問題
像許多先進的能源技術一樣，電池是材料密集型的技術。電池需要采用特定的化學元素，有時難以獲得替代品。在許多情況下，這些元素的使用與技術的儲能容量成正比。
美國為了實現到2050年實現脫碳的目標，電網規模儲能系統和電動汽車應用的電池規模必須迅速擴大到非常高的水平。世界各國的類似努力將進一步增加全球需求。預計這些趨勢將增加社會對某些關鍵化學元素的依賴，因此有必要評估其可用性，并了解其復雜且有時中斷的供應鏈。例如，作為這份報告主題的美國電網規模儲能系統不太可能主導未來對鋰離子電池的需求，但仍會受到材料供應的任何波動或中斷的影響。在本節中，將探討材料可用性和供應鏈如何影響電池儲能系統的可擴展性。
臨界性是一種系統的緊急屬性，它源自多個時間范圍內的供應風險（關鍵要素的有限可用性）和脆弱性（可能的供應中斷的影響，這可能會影響企業或地緣政治實體的行為）。某種元素可能在地殼中本質上是稀有的，在自然過程中儲量很低，或者主要在某個國家或少數一些國家開發和生產，這增加了材料供應可能受到市場操縱或政治不穩定影響的風險。在某些地方，元素的開采和生產可能會帶來不可接受的環境或社會成本。主要作為副產品生產的元素的可用性可能受到與其相關的主要產品經濟性的限制。當一種元素主要在海外生產時，可能在供應方面將受限。給定材料的有效替代品的存在可以降低其對特定技術的重要性，也可以降低功能回收的可能性。一般來說，關鍵性不取決于材料供應是否可能耗盡，而是取決于基于一系列因素的供應風險是否被認為過高，并將影響儲能技術的大規模部署。
在理想情況下，可以通過衡量電池技術采用對重大價格上漲或價格波動的敏感性來量化風險。鑒于將材料可用性與價格聯系起來存在巨大的不確定性，研究團隊并沒有預測不同電池的價格。與其相反，通過研究對可用性的限制和探索中斷對他們認為的電化學技術至關重要的元素供應的影響來關注與材料相關的風險。以前的研究工作發現，材料成本可能會為電化學技術的成本設定下限。反過來，技術成本可能會限制任何給定的儲能技術在短期內擴展的能力。因此，了解可能影響技術成本的材料風險至關重要。
以下確定討論的電池儲能技術的潛在關鍵要素。繼續描述與材料供應相關的基本指標和標準，在大規模部署的背景下考慮這些指標，并將它們應用于確定的關鍵要素，評論了本報告時間范圍內回收的潛在作用（即從現在到2050年），最后描述了最關注的材料供應問題。
2.7.1 電化學儲能的關鍵要素
對于這份報告關注的電化學儲能系統，關注的元素在于與儲能容量成比例的組件：正極、負極和電解質。并不考慮電池外殼、互連和功率轉換電子設備所需的材料。一般來說，文章中當提到“材料”時特指化學元素。然而，在某些情況下，必須以特定形式提供元素才能在電池中使用。例如，占鎳產量50%以上的鎳生鐵和鎳鐵目前不適合用于鋰離子電池的正極。因此， 在對電池級應用的鎳可用性進行詳細分析時，必須獨立考慮鎳的含量。而目前擁有的電池技術中使用的材料清單考慮的包括鋁、鈷、石墨（碳）、鐵、鉛、鋰、錳、鎳、磷、鈉、硫、釩和鋅。有幾個指標可以初步了解這些材料的可用性限制。首先考慮給定元素的全局資源。對于某些要素而言，全球資源龐大且分布廣泛，因此很少擔心不能滿足需求，包括在未來很長一段時間內以該報告設想的規模部署電池。鋁、石墨、鐵、鉛、錳、磷、鈉、硫和鋅屬于這一類。相比之下，從全球資源的角度來看，鈷、鋰、鎳和釩是電化學儲能的潛在關鍵元素。此外，僅全球資源基礎的規模是不夠的，難以保證給定元素的充足供應，還必須考慮可以經濟地提取多少元素以及消耗（或生產）多少元素，而兩者都會隨著時間而變化?！办o態耗竭指數”是儲量與年產量的比值。一般來說，這個數字的穩定性表明，新的可開采儲量已經隨著產量的變化而發展。
然而，隨著時間的推移而減少或增加，表明市場存在波動的可能性。圖2.9繪制了幾個關鍵要素隨時間（以五年為增量）相對于最大生產國供應比例的靜態消耗指數。它表明，與鋼（即錳、鎳）、鋅和鉛相關的元素的消耗指數在過去20年中一直相對穩定（圖2.9a），而靜態消耗指數和鋰的供應集中度、鈷和釩的揮發性更強（圖2.9b）。特別是，鈷的生產地點在地理上變得更加集中，鈷的靜態消耗指數隨著時間的推移而下降。

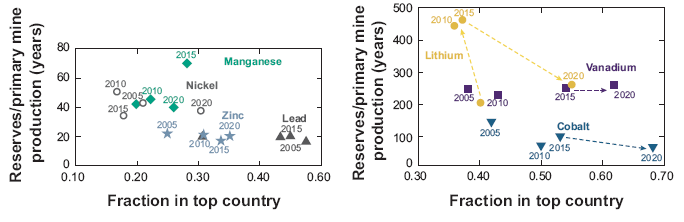

圖 2.9 電池原材料資源使用的靜態指標
表2.3提供了有關當前生產水平以及儲量和資源規模估計以及儲量與產量和資源與產量比率的更詳細信息。鋰和釩的這些比率明顯大于鈷和鎳，這表明前兩種元素的供應可能比后兩種元素的供應受到的限制更少。來自歷史實例和模型的證據表明，隨著生產從已證實的儲備轉移到目前開采經濟或不經濟的原材料資源，價格可能會顯著上漲。

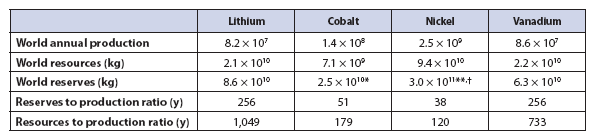

表2.3 20204年鋰、鈷、鎳和釩的全球年產量、世界儲量和資源量
評估材料可用性風險的另一個相關指標是地緣政治供應集中度。對于考慮的這組元素，研究團隊使用赫芬達爾-赫希曼指數(HHI)估計地緣政治供應集中度。 另一個相關指標是一種材料是作為主要產品還是作為副產品開采的，意味著它是在提取另一種材料的過程中開采和生產的。作為副產品材料的一個潛在含義是，價格上漲對供應幾乎沒有影響，因?yàn)楣?yīng)受載體金屬的市場動態支配。此外，圍繞副產品儲量和資源的數據可能不太具有指示性，因?yàn)殚_發該元素的完整清單的動力可能較小。在這項研究感興趣的元素中，鋰和鎳主要作為主要產品開采，而鈷和釩可能作為與另一種載體金屬相關的副產品開采，盡管副產品的比例會因礦床而異。
基于這一初步評估，研究團隊根據與這項研究的相關性進一步調查了幾種材料。其中包括鋰、鈷和鎳，因?yàn)樗鼈兣c鋰離子電池相關，鋰離子電池是安裝最廣泛的電池儲能技術。還包括釩，因?yàn)樗亲顝V泛部署的液流電池的技術基礎。考慮到不同電池化學成分的“材料強度”，在潛在需求的背景下評估這些材料。最后，鑒于目前對磷酸鐵鋰(LFP)電池的興趣，對磷進行了評論，盡管全球磷資源非常豐富。
2.7.2 將篩選金屬的供需聯系起來
（1）技術材料強度
材料強度對于電池來說是為所需物質的質量儲存一定量的能量，而這是衡量任何技術材料要求的基本指標。材料隨著技術的成熟，強度會發生變化，這是在研究分析中必須考慮的一個因素。
電極用“NMC-xyz”表示，其中“xyz”給出的數字分別代表鎳、錳和鈷的相對摩爾分?jǐn)?shù)。NMC-111屬于鎳錳鈷氧化物(NMC)電池化學成分，其中包含鈷、鎳、鋁和錳的組合。
在鋰離子電池的情況下，負極通常是石墨和電解質通常是含有鋰鹽的有機液體。研究團隊專注于正極，它通常由LiMO2族中的層狀氧化物組成（其中M代表過渡金屬和其他金屬）。本文重點介紹目前廣泛使用的鋰離子正極，NMC-622是近年來出現的，NMC-811出現在鋰離子電池的發展路線圖中。為了適應這些比率的演變，表2.4提供了所有這三種NMC電池配方的三種受限元素（鋰、鈷和鎳）的材料強度估計值。
表2.4 材料強度

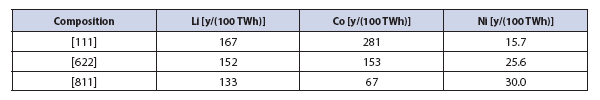

表2.5美國到2050年部署100TWh鋰離子電池所需材料的產量
與鋰離子電池相比，釩氧化還原液流電池材料強度（目前約為3.40kg/kWh）預計將相對穩定。隨著時間的推移，研究團隊探討了這些材料強度對部署的影響。
美國可能需要部署100TWh儲能系統，使該國電力部門到2050年實現完全脫碳的目標。
電池儲能系統將提供多少儲能容量尚不確定，鑒于不同儲能技術之間可能存在的競爭以及其他因素，例如使可再生能源供需匹配的挑戰、輸電網絡規模的成功擴展以及儲能系統成本的變化。預計對基于電網的儲能系統的大量額外需求將來自海外，并且在更大程度上來自電動汽車中的電池?？傊?，這份報告得出的結論是，估計美國到2050年累計部署100TWh儲能系統的目標值是合理的。
隨著需求的預期增長，鈷開采和加工的這種地域集中在短期內會產生供應風險。從收入的角度來看，另一個挑戰是鈷提取的性質。鈷作為鎳和銅提取的副產品被開采，這意味著鈷價格上漲并不一定會推動供應增加。根據一些調查，到2030年，全球?qū)︹挼男枨髮⒊^目前的精煉能力的300%以上。
如果美國在未來30年（即到2050年）對電池儲能系統的需求接近100TWh，那么不能只依賴于鈷為主的電池。預計未來鈷的來源將在地理上變得更加多樣化，并且在未來十年中，鈷將更經常地作為鎳的副產品被開采。然而，為了滿足未來的需求，需要持續投資來開發精煉鈷的供應和二次回收方法。
研究團隊需要了解的問題是，是否可以獲得足夠數量的鋰、鈷、鎳或釩來創建和部署電網規模的電池儲能系統?；卮疬@個問題的一種傳統方法是計算在目前的生產速度下，需要多少年才能提供足夠的元素來制造足夠的電池（例如100TWh）。這個數量很容易從表2.4中的材料強度數據和表2.3中的生產數據中計算出來。因此，表2.5中給出鋰離子電池具有不同的NMC組成比。
然而，需要注意的是，這種方法無法考慮到由于缺乏需求而不是其他因素，目前的材料產量相對于資源規?？赡芎苄。虼宋磥淼漠a(chǎn)量可能會增加因需求增加而大幅上漲。
評估材料供應限制的另一種更靈活和動態的方法是計算滿足需求所需的生產復合年增長率(CAGR) 。對于不同的電池，假設2050年的能量容量目標是給定的。圖2.10～圖2.13顯示了鋰、鈷、鎳和釩的復合年增長率(CAGR)到2050年達到綜合部署的指定目標。假設生產開始于2020年并以恒定的復合年增長率增長。這些圖表簡單地顯示了可變電池成分（對于鋰離子電池）的影響以及與其他應用的競爭。例如，在圖2.10中，不同顏色的條帶用于顯示所需的復合年增長率如何隨著關于用于電池生產的新產品比例的不同假設而變化（假設為常數，例如25%、50%和100%）。鋰離子組件元素的彩色條帶的寬度顯示所需的產量增長如何取決于NMC成分的不同選擇，假設鎳、錳和鈷的比例范圍為6:2:2至8:1:1。圖表上的垂直條給出了估計的全球總資源（基于2020年的估計）施加的能量容量限制，假設100%的元素專用于電池生產。最后，圖表左軸的直方圖給出了1970年至2020年之間的數量，在此期間，相關元素的平均復合年增長率(CAGR)對應于值在縱軸上。對這些數字的仔細研究揭示了有多么顯著（也許不切實際）鋰、鈷、鎳和釩的產量必須增長，以支持電化學儲能容量的部署，例如到2050年達到100TWh。

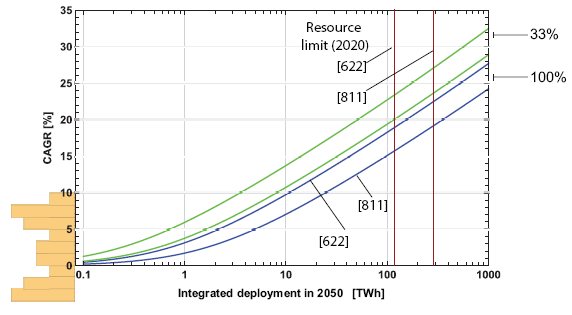

圖2.10 到2050年鋰離子的部署的復合年增長率(CAGR)
在此處包含的元素中，在可能對10～100TWh左右的電池部署中，鋰具有最樂觀的供應前景。鋰的生產主要針對電池（2020年鋰產量的71%）；近年來鋰產量快速增長，對全球資源的估計也急劇增加，從2010年的3300萬噸增加到2020年的8600萬噸。所有這些發展都有利于未來鋰生產的快速擴張。鈷的生產情況如圖2.11所示。如果NMC-622是主要的鋰離子電池化學成分，則資源限制剛好超過支持100TWh部署所需的資源限制。如果使用所有新開采的鈷，產量需要以略高于10%的復合年增長率增長，遠高于歷史平均水平，以滿足到2050年部署100TWh的相關需求。然而與鋰相比，美國消耗的鈷幾乎有一半用于高性能合金，這一應用可能不會輕易被電池需求取代。近年來，鈷產量適度增長（從2010年的8.8萬噸到2020年的14萬噸），估計全球資源量（從2010年的15噸到2020年的25噸，不包括海底礦床）也是如此。但鈷的生產高度集中在剛果（2020年占世界鈷產量的70%），并且主要作為銅或鎳生產的副產品生產。

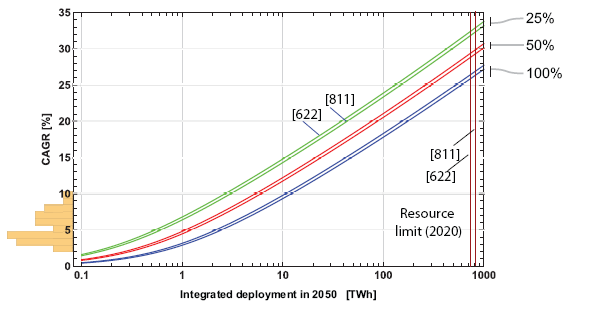

圖2.11 到2050年鋰離子部署的鈷復合年增長率(CAGR)
由于這些原因，研究團隊將鈷視為NMC鋰離子電池部署的一個關注元素。
對于鎳，圖2.12表明生產的復合年增長率在3.9%（對于具有NMC-622成分的鋰離子電池）和4.4%（對于具有NMC-811成分的鋰離子電池），持續了30年（即從2020年到2050年），如果增加的鎳產量100%用于電池生產。與其相反，如果50%或25%的新生產鎳用于鋰離子電池，則NMC-622或NMC-811所需的復合年增長率將躍升至6.2%～6.7%或6.7%～8.8%。左側直方圖顯示了鎳生產20年平均復合年增長率的歷史數據；它顯示了5%的歷史最高復合年增長率。因此，例如，如果25%的鎳生產用于具有NMC-811成分的鋰離子電池，則所需的9.5%的復合年增長率將超過過去50年觀察到的最高20年復合年增長率約兩倍。目前鎳的主要用途是生產不銹鋼和其他高性能鋼合金（約占國內產量的85%），因此不太可能在鎳生產的一小部分可以迅速轉向電池部署。鎳的生產顯示了過去50年中最低且變化最小的復合年增長率（圖2.12）。2010年至2019年間，世界鎳資源的生產量穩定在130噸，其中鎳含量超過1%。全球資源庫存在2020年躍升至300噸——主要是因?yàn)槟壳暗墓烙?jì)包括鎳含量低至0.5%的礦石，基于以下事實：從質量較差的礦石中經濟地提取鎳現在被認為是可行的。鎳廣泛分布于世界各地，這表明政治供應中斷的風險相對較小。

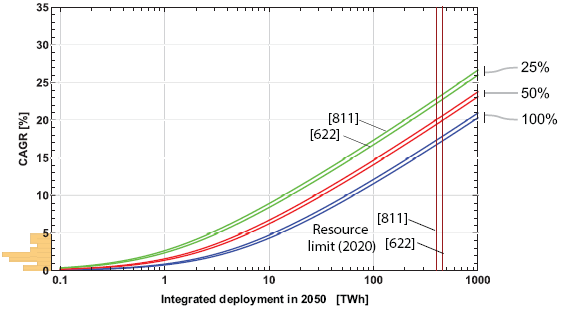

圖2.12 到2050年鋰離子部署的鎳復合年增長率(CAGR)
到2050年部署釩氧化還原液流電池(VRFB)的目標值，如圖2.13所示。在圖中在1～10TWh范圍內，這低于鋰離子電池的部署目標。鈮可能會替代目前在鋼合金中使用的釩，這將使專門用于釩氧化還原液流電池（VRFB）的釩產量比例擴大。盡管過去50年的產量有所波動，但過去10年全球釩資源的估計值一直穩定在每年63噸左右，顯示出比此處考慮的其他元素更大的歷史復合年增長率（圖2.13）。因?yàn)殁C幾乎總是作為副產品生產，釩的生產可能會受到前面提到的經濟限制。此外，引用的釩資源可能會低估可用供應量。盡管資源限制似乎會阻止釩氧化還原液流電池（VRFB）部署超過數十太瓦時的儲能容量，但資源和觀察到的鎳復合年增長率(CAGR)似乎會阻止部署在范圍內的1～10TWh范圍內。鑒于釩生產的分散性以及釩目前作為副產品生產的事實，研究團隊認為它是鎳復合年增長率(CAGR)部署的一個關注因素。
關鍵性框架從三個維度量化材料可用性：中長期供應風險、環境影響以及供應限制脆弱性。與特定產區相關的政治和社會風險包含在供應風險中，其中包括地緣政治穩定性以及社會和監管指數等因素。世界銀行編目的全球治理指標包括六個治理維度，包括問責制、無暴力、政府有效性、監管質量、法治、腐敗控制。在2019年，全球72%的鈷來自剛果民主共和國。相比之下，印度尼西亞占2019年鎳提取量的33%。
與鋰、鈷、鎳和釩相比，研究團隊還對新興電池儲能技術中的三個關鍵元素（鐵、硫和鋅）進行了復合年增長率分析。
這些技術包括磷酸鐵鋰電池（LFP）、鐵-空氣、鋅-空氣、鋰硫電池、鈉硫電池和硫空氣液流電池。與鐵-空氣電池相比，磷酸鐵鋰電池中鐵的材料強度要低6倍。但無論哪種情況，目前全球鐵的產量很高。
到2050年達到100TWh部署儲能系統所需的生產復合年增長率低于1%。鈉的材料強度同樣因技術而異（從鋰硫電池的28萬噸/TWh到高溫鈉硫電池的90萬噸/TWh，到硫空氣液流電池的3,200萬噸/TWh），但相應的復合年增長率保持在1%～2%以內。另一方面，鋅的限制僅略低于鎳：如果100%的新鋅產量用于鋅空氣電池，到2050年達到100TWh部署容量的復合年增長率約為10%。
本章的其余部分將探討回收利用對關鍵材料的影響可用性，并提供有關這三個關鍵元素（即鈷、鎳和釩）的更多詳細信息，并簡要描述了磷的供應問題，因?yàn)楣_文獻中一直在討論該元素在一段時間內的可用性。
2.7.3 電池回收的潛在影響
回收和再利用在多大程度上可以改善未來幾十年大規模電池部署的材料需求和潛在供應限制，這是一個未知數?；谖镔|(zhì)流建模，在電網規模儲能系統需求呈指數增長的背景下，電網規模的電池的回收不太可能顯著緩解對關鍵材料的需求。同樣，由于電動汽車電池需要使用一一段時間才能退役，因此在2040年之前，回收和再利用電動汽車電池用于電網應用不太可能對電網規模鋰離子電池部署的材料可用性限制產生重大影響，即使在電動汽車高增長的情景。在部署趨于平穩之后，電池回收措施在本世紀下半葉可能變得更加重要，但該時間框架在很大程度上超出了這份報告的分析窗口。
從大約2040年開始，不同的再利用途徑可以顯著降低電網規模電池部署的關鍵材料風險。電動汽車中達到其使用壽命的電池原則上可以改裝用于電網規模的儲能應用，這些應用可以適應比電動汽車應用中可接受的更低的效率和可能更低的可靠性。由于電動汽車中的電池部署預計將顯著超過電網應用的部署，因此重復使用電動汽車電池可以滿足電網規模儲能部署的很大一部分需求。
由于分析這些權衡涉及許多挑戰，回收和再利用的成本效益權衡仍不清楚。制定電池回收策略本身就具有挑戰性，無論最終目標是再利用還是回收。電池回收的挑戰源于缺乏信息（特別是關于評估和管理處于各種“健康狀態”的電池），以及需要標準化以安全有效地通過回收系統處理電池，以便責任和責任問題得到解決。明確且始終如一的處理。例如，由于相關的安全隱患，運輸電池的成本很高。新興技術的發展可能允許在監管鏈的早期更有效地監控電池組的健康狀況，以確定電池組是否應該重復使用或重新利用。其他與政策相關的討論涉及擴大生產者對收集和運輸電池到再利用商或回收商的成本的責任。
電動汽車采用的電池的性能差異很大，未來將如何發展存在不確定性，包括電池化學成分、外形尺寸、電池組內的電池配置和電池組連接工藝——所有這些都會影響電動汽車電池在電池儲能系統的應用。如果電池制造供應鏈沒有更大程度的標準化，實現成本效益回收的障礙將是巨大的。
因此，與其他形式的回收相比，功能再利用的技術要求和經濟性應該進行研究，以期在2040年后的時間框架內需要管理大量報廢電動汽車電池。美國現有電池回收和再利用市場的有限狀態凸顯了明確分析的必要性。目前，許多退役電池被運往具有更發達市場的地區，用于電池回收和再利用電池以用于電網服務。
2.7.4 有關材料的詳細信息
本節提供了有關鈷、鎳和釩（前幾節中確定的三種關注材料）供應風險的更多詳細信息，并提供了對磷供應的一些觀察。即使是元素形式，美國在這些元素的供應中也有很大一部分依賴進口：鈷占76%，鎳占50%，釩占96%。美國制造業的供應風險取決于國外供應中斷的可能性、承受此類中斷的能力以及制造商對外國供應的依賴。在確定的三個關鍵元素中，鈷的供應風險最大，其次是釩和鎳。
（1）鈷
世界上鈷的主要供應地在地理上高度集中，大約70%的鈷是在剛果民主共和國。 對于綜合硫化物生產商而言，冶煉硫化物精礦以生產銅需要對新的硫化物發現進行投資（這些發現本身有很長的發展軌跡）。從紅土礦石中濕法冶金回收鎳或作為硫酸鹽的附加物是有潛力的，但經濟性具有挑戰性。如果需求增加導致鈷價格上漲，那么來自鈷和鈷副產品的收入流可能會抵消礦山的運營成本。從鎳生鐵來源獲得電池級鎳的顛覆性替代方案也存在潛力。
（2）釩
地殼中釩的儲量普遍較高，目前的產量遠低于已知資源。基于其3.40kg/kWh的材料強度（對于VRFB），其儲量也超過了潛在的供應需求。
然而，其挑戰在于釩是分散的并以多種不同的形式存在。此外，大量工業和燃燒廢物含有釩，包括煤灰和爐渣。釩的回收利用并不經濟，釩作為副產品僅用于少數用途（以釩鐵為主），并且僅在少數幾個國家（包括中國、南非和俄羅斯）生產。因此，需要大量努力來擴大生產更多釩所需的技術和基礎設施。在釩的回收和精煉方面付出了巨大的努力；此外，電化學儲能應用所需釩的質量和純度與冶金級釩沒有顯著差異。一旦需求和興趣足夠高，在研究團隊相信物理資源的可用性和技術流程可以允許大規模獲取釩。但目前的產量很低，因此支持大規模部署所需的復合年增長率將具有挑戰性。
（3）磷
雖然研究團隊沒有對磷進行詳細的材料分析，但這種元素值得進一步評論。
鑒于磷在磷酸鐵鋰（LFP化）電池中的潛在應用，全球磷酸鹽在儲量方面不會枯竭。假設磷酸鐵鋰電池的材料強度為0.38kg/kWh，一年的全球磷產量可支持50TWh的磷酸鐵鋰電池容量。目前，磷的主要用途是化肥，而這種用途仍將占主導地位。然而，人們擔心用于化肥生產的磷的區域供應情況，這可能導致糧食安全問題，特別是在人口眾多的地區依賴少數富磷生產國的國家（如印度和巴西）。其供應相當集中，并且隨著時間的推移可能會變得更加集中；目前，85%的儲量分布在五個國家：摩洛哥、中國、阿爾及利亞、敘利亞和南非（摩洛哥的儲量最大）。磷元素釋放到環境中也存在重大的環境問題，這可能導致土地應用引起的直接營養化、匯集積累的長期釋放以及氮磷-碳平衡的變化。
2.7.5 材料分析的見解
在此次研究中考慮的較高部署率下，生產所需的增加鈷、鎳、鋰和釩等關鍵電池元素的增長率等于或超過歷史最高增長率。這意味著在現有基礎設施之外擴大開采、選礦和精煉設施。這也意味著額外的供應鏈轉變。例如，預計未來十年將有更多鈷來自鎳資源。對于鋰，直接提取等其他途徑可能會變得具有成本競爭力。
在呈指數增長的部署軌跡的背景下，回收不會顯著地改善材料的供應限制。然而，從大約2040年開始，通過回收或重新利用來管理電動汽車二次電池的戰略勢在必行。雖然由于涉及的復雜性，回收和再利用的成本效益權衡仍然很不清楚，但現在開始解決這些問題很重要。特別是，美國必須確定是否希望在電池制造、回收或再利用方面培育具有競爭力的國內產業。
最后，快速擴大到這項研究中考慮的高水平儲能部署將需要對電池技術的資源提取進行更有效的管理，包括更有效地努力解決采礦和選礦對環境和社會的影響。
2.8 結論和要點
本章考慮目前處于技術成熟度(TRL)或更高級別的閉環的電化學儲能技術。研究團隊評估了技術優勢和劣勢、成本和性能指標以及未來開發不同類別的可充電電池的機會，這些電池具有巨大的電網儲能潛力。研究團隊還考慮了可能影響支撐許多這些技術的元素的成本和可用性的材料資源限制。盡管很重要，但并未詳細考慮供應鏈、制造和電池回收或報廢處置方面可能出現的創新。本節的其余部分總結了本章關于電化學存儲技術的主要內容，對于研究團隊考慮的四種特定類別的電池（即鋰離子電池、氧化還原液流電池、金屬-空氣和其他封閉結構的電池）和材料可用性。
（1）電化學儲能技術
?與熱儲能或機械儲能技術相比，電化學技術具有高能量密度，只有化學儲能才能超越。電池儲能系統通常為給定區域提供更多電力，面臨更少的選址限制，其設計更簡單，并且可以在較小的規模（kW到MW）上達到同等的規模經濟。
?由于能量密度、功率密度和效率的良好組合，鋰離子電池非常適合短時電網儲能應用。然而，其他電池化學成分（例如液流電池或金屬-空氣電池）本質上具有較低的材料成本，并允許更靈活地調整能量與功率，這使得它們對新興的長時儲能應用越來越有吸引力。
?鋰離子電池的制造模式已經成熟，現在的發展速度比過去二十年放緩。不太成熟的電池化學成分（例如液流電池或金屬-空氣電池）的制造方法還沒有發展成熟，但有可能實現顯著降低的成本。
?鋰離子電池的發展已經并將繼續受益于該技術在電動汽車和移動設備中的廣泛應用，以及 就像在固定儲能系統中一樣。 這項研究中考慮的電池儲能技術不太多樣化，這可能會導致技術學習曲線變慢。
?世界各國快速部署電池，主要用于電動汽車，其次是用于電網規模的儲能系統，這將需要以遠遠超過歷史平均水平的速度增加某些關鍵電池元件的產量。擴大這些關鍵元素的生產規模的限制已經存在，并且可能會持續存在，這將對技術開發路徑產生影響。
對于這項研究中考慮的任何電池技術，都存在很大的成本差異用于部署電網側儲能系統。研究團隊預計將具有持續的成本優勢。
（2）鋰離子電池
?鋰離子電池在能量密度、功率密度和往返效率方面表現出色。之間 目前可大規模部署的電化學技術，鋰離子電池可提供最高的能量和功率輸出。
?便攜式電子產品和電動汽車應用歷來推動鋰離子電池的增長和部署。然而，與電網規模的儲能相比，這些應用需要更小的系統、更低的壽命要求和更高的成本容忍度。盡管如此，作為一項現有技術，在過去十年中，鋰離子在電網存儲應用中的部署比任何其他電池技術都更廣泛（盡管電力部門的電池總裝機容量仍不到抽水蓄能裝置的1%）。.
?盡管電池組件的成本（包括最重要的活性電極材料的成本）為鋰離子成本設定了底線，但鋰離子電池繼續向需要較低濃度資源受限元素的化學物質發展，例如如鈷和鎳，或完全避免使用這些元素。此外，電網儲能應用對能量密度不太敏感這一事實促進了使用更多地球豐富元素（如錳、鐵、磷、硅和硫）的電池產品的開發和應用。因此，對于所有應用，鋰離子電池的成本預計將會繼續下降，而鋰將成為成本和供應方面的限制因素。
?鋰離子電池的循環壽命和日歷壽命正在改善，但目前太低，無法為某些電網應用提供可接受的投資回報。該技術在放電持續時間更長、頻率更低和難以預測的應用中仍然面臨挑戰。
?液流電池將功率和能量進行解耦，在擴展到更大的系統和更長的持續時間方面具有優勢。雖然這種形式的化學成分范圍很廣，但釩液流電池代表了最先進的技術，因?yàn)樗鼈兙哂邢鄬?duì)較高的能量密度、較低的維護成本和較長的使用壽命。釩液流電池占迄今為止安裝的大部分液流電池，但部署規模受到釩成本上漲的挑戰。這種液流電池的作用最終可能會受到釩的成本和可用性的限制。
?目前，液流電池領域正在探索除釩以外的許多化學物質，特別是那些利用由低成本和高豐度前體制成的活性物質的化學物質。這樣的系統可能對顯著降低系統成本至關重要，從而促進液流電池的更廣泛部署。然而，迄今為止，尚未確定原型系統（即那些能夠滿足成本和性能指標同時實際可運行20多年的儲能系統）。
?如今，液流電池仍然是一種新興技術。加強創新渠道以加速從發現科學到供應鏈和制造開發到示范的進程，同時利用技術進步和從相鄰領域（例如聚合物電解質燃料電池、鋰離子電池）汲取的經驗教訓，可以快速改進性能和隨之而來的成本降低。
（3）金屬-空氣電池
?用于電網規模儲能系統的金屬-空氣電池基于地球上豐富的金屬，如鋅、鐵和鋁，并使用水性電解質。因此，材料成本和相關的系統級能源成本很低。然而，金屬-空氣電池通常比鋰離子電池和液流電池具有更高的電力成本和更低的往返效率。這些特性使金屬-空氣電池對涉及長放電周期和不經常使用的應用具有吸引力。
?提高金屬-空氣電池性能和降低成本的途徑包括空氣電極性能和成本的進步，以及使用低成本金屬電極的能力。在這些系統中，鋅-空氣電池是最成熟的電池，而鐵-空氣電池正在引起新的興趣。與大多數電池技術一樣，金屬-空氣電池在公用事業規模中的耐用性尚未得到證明。
（4）其他電池
?鉛酸電池和鈉硫電池都在很大程度上被鋰離子電池取代。鉛酸電池的安裝成本與鋰離子電池相似，但循環壽命和日歷壽命比鋰離子電池要短。鉛酸電池確實提供了成熟完善的回收基礎設施的好處。鉛酸電池的主要改進將是在更大的放電深度上增加循環壽命。高溫鈉硫電池面臨的主要挑戰是與鋰離子電池以及考慮電網規模的大多數其他電池相比，它們的成本更高。
（5）材料可用性
?按照電網規模儲能系統和電動汽車的預期部署速度，鈷、鎳、鋰和釩等關鍵電池元素的生產必須以等于或超過歷史增長率的速度增長。用于提供儲能系統的電池的材料可用性將受到電動汽車對在這兩種應用中具有競爭力的電池的需求的影響。這意味著必須擴大當前的提取、選礦和精煉基礎設施，以及供應鏈的轉變。例如，預計未來將有更多鈷來自鎳礦。對于鋰，其他提取途徑可能具有成本競爭力。
?回收用于電網規模的儲能系統的電池不會顯著緩解材料供應任何指數增長的部署軌跡的限制。然而，在接下來的十年，包括回收在內的電動汽車電池的報廢管理策略將很快變得必要——不僅是為了維護和重新部署儲能技術，而且也是為了滿足隨著從主要來源開始趨于平穩。
?需要開發釩資源，以便能夠在電網應用中以與鋰離子電池相當?shù)囊?guī)模部署釩液流電池。對未來大規模使用這項技術的供應擔憂主要是由于釩目前主要作為分散廢物來源的副產品開采。
（未經允許，嚴禁轉載，不足之處，歡迎批評指正，未完待續）
