摘 要：為開發新一代“堿性氨燃料電池”，對Pt Black和Pt Oxide Black的氨氧化活性進行了調查。通過電化學還原和改變Pt/陰離子交換樹脂的質量比，改善了Pt Oxide Black的氨氧化活性。三相界面的增大是改善活性的關鍵因素。H2/O2燃料電池和NH3/O2燃料電池都采用電化學還原后的Pt Oxide Black，其與采用Pt Black或未進行電化學還原的Pt Oxide Black的燃料電池相比，顯示出優異的放電性能。前者的反應機制與后兩者不同。
關鍵字：堿性燃料電池，氨，儲能載體，陽極催化劑，鉑氧化物
研究背景
目前的能源大部分來自火力發電和核能發電，其原料是具有枯竭風險的化石燃料。因此，迫切需要利用太陽能、風力等可再生能源，而氫（H2）作為儲能載體廣為人知。但是，氫在儲存、運輸和處理過程中伴隨有危險，因此需要尋找一種更安全且能量密度更高的“儲能載體”。在這樣的背景下，液氨（NH3）備受關注。液氨與丙烷一樣可以在室溫下保存，其單位體積的能量密度與汽油相同。因此，液氨有望成為替代汽油的汽車用能源。而且，日本的液氨年產量已達到1億噸，與氫相比，供應基礎設施也在不斷完善。
“氨燃料電池”是將氨高效轉化為電能的方法之一。直接利用氨的燃料電池中的放電反應（即氨在堿溶液中的電化學反應）的反應式為2NH3+6OH-→N2+6H2O+6e-。其中，放電生成物只有氮和水，不會排放對生物有害的物質和導致全球變暖的二氧化碳。因此，堿性氨燃料電池可以說是一種對環境負擔較小的能量轉化系統。
研究小組開展使用氨的新一代堿性燃料電池的基礎研究，發現經過電化學還原處理的Pt氧化物表現出優異的催化活性。在相當于現有陽極催化劑的Pt薄膜中，氨氧化電流最大也只有約0.5mA/cm-2；與此相對，Pt氧化物薄膜的氨氧化電流經過電化學還原后大幅增大，觀測到超過85mA/cm-2的極高值。因此，經過電化學處理后的Pt氧化物薄膜極有可能成為氨燃料電池的新型陽極催化劑。但是，在將催化劑材料投入實際使用時，薄膜形狀并不理想，必須通過微粉末化來增大比表面積。此外，采用所開發的陽極催化劑制作氨燃料電池，并對其放電特性和穩定性進行長期研究的實證試驗也很重要。
研究目的
本課題的目標是實現以氨為“儲能載體”的“堿性氨燃料電池”的實用化。具體來說，目標包括：①將兼具優異氨氧化活性和高比表面積的新型陽極催化劑投入實際使用；②開發以O(shè)H-離子導體為電解質膜的新一代堿性氨燃料電池。
Pt氧化物作為氨氧化催化劑的實用化：作為新型陽極催化劑，目標是(1)采用Pt Oxide Black微粉末作為起始材料，增大單位質量的反應面積；(2)通過電化學還原處理增大有效活性表面積，使氨氧化活性達到現有陽極催化劑Pt Black的50倍以上。已知對于通過反應性濺射法制成的Pt氧化物薄膜，施加電化學還原處理后，氨氧化活性顯著提高。另外，利用CO溶出伏安法對活性表面積進行測定后的結果表明，原子的不規則排列表現出高活性的原因之一。本研究中，利用高分辨率TEM進行直接觀察，闡明了催化劑表面的缺陷生成與氨活性的關系。
新一代堿性氨燃料電池的開發：在制造的堿性氨燃料電池中，(3)使用近年來作為固體高分子燃料電池的電解質而備受關注的陰離子交換膜，制造新型膜-電極接合體（MEA）；然后，(4)構成堿性氨燃料電池，以獲得遠超于現有氫氧燃料電池的放電性能。此前，電解質一般使用作為H+離子導體的Nafion膜。但是，在酸性氛圍中，從耐腐蝕的角度考慮，只能使用貴金屬系催化劑，這成為削減燃料電池成本的一大障礙。而陰離子交換膜是OH-離子導體，可以將工作環境從酸性氛圍變?yōu)閴A性氛圍。在堿性氛圍中，可以使用貴金屬以外的材料作為催化劑，從而大幅降低燃料電池的成本。另外，堿性氛圍中的氨氧化速度要比在酸性氛圍中快得多。因此，堿性氨燃料電池有望成為低成本、高性能的新一代燃料電池。
研究方法
針對研究目的①“將Pt Oxide Black作為起始材料并將其制成微粉，將Pt氧化物作為氨氧化反應的高活性電極催化劑投入實際使用”，使用通過反應性濺射法制成的Pt氧化物薄膜，通過旋轉圓盤電極法系統調查電化學還原對氨氧化活性的影響。另外，利用XPS和高分辨率TEM調查電化學還原后的Pt氧化物薄膜的化學鍵狀態和原子的不規則排列，以明確其表現出優異催化活性的原因。
對于研究目的②“制作以陰離子交換樹脂為固體電解質的新一代堿性氨燃料電池，實現從化學能（氨）向電能的能量轉換”，使用以Pt Oxide Black為起始材料而制成的高活性陽極催化劑，以及作為OH-離子導體的陰離子交換膜，構成膜-電極接合體（MEA）。將該MEA安裝在燃料電池評價用單電池上，根據得到的電流密度-電動勢曲線以及電流密度-輸出密度曲線來評價放電特性。最后，構建電極反應面積增大且單電池層疊數增加的高電動勢/高容量堿性氨燃料電池系統，并進行長時間的發電試驗。
具體來說，按照以下順序進行研究：(1)通過反應性濺射法制成各種組成的Pt氧化物薄膜；(2)采用旋轉圓盤電極法評價其在堿溶液中的氨氧化活性；(3)采用X射線光電子能譜法分析電極催化劑的化學鍵狀態；(4)利用高分辨率TEM調查原子的不規則排列；(5)闡明Pt氧化物的最佳還原條件及高活性表現機制；(6)制造以Pt Oxide Black為起始材料的微粉末電極催化劑；(7)通過表面增強紅外光譜法對氨氧化反應進行現場解析；(8)制作使用陰離子交換膜的固體高分子氨燃料電池；(9)評價氨燃料電池的電化學還原處理和電池特性；(10)制造大容量堿性燃料電池并進行長期發電試驗。
研究成果
(1) 通過反應性濺射法制成各種不同組成的Pt氧化物薄膜
通過改變反應氣體的組成，可以隨意調整Pt氧化物薄膜的O/Pt原子比，因此能夠闡明Pt氧化物薄膜組成對氨氧化活性的影響。
(2) 采用旋轉圓盤電極法評價其在堿溶液中的氨氧化活性
已確認，在Pt氧化物薄膜中，通過實施電化學還原處理，氨的氧化反應與甲醇、乙醇的氧化反應一樣，也表現出優異的催化活性（參照?qǐng)D1）。
圖1. Pt薄膜與在-0.4C電量下進行電化學還原后的Pt氧化物薄膜的氨氧化電流與溫度的關系
(3) 采用X射線光電子能譜法分析電極催化劑的化學鍵狀態
通過XPS闡明了化學鍵狀態對氨氧化活性的影響。此外，利用電子探針顯微分析儀（EPMA）和電感耦合等離子光譜發生儀（ICP）分析了化學組成，通過CO溶出伏安法計算出催化劑材料的活性表面積，并分析了電化學還原后的Pt氧化物表現出高活性的機制。
(4) 利用高分辨率TEM調查原子的不規則排列
調查了電化學還原前后的Pt氧化物薄膜的缺陷結構。通過電化學還原，Pt氧化物薄膜被分割成直徑5~10nm的微晶，大幅增大了活性表面積。
(5) 闡明Pt氧化物的最佳還原條件及高活性表現顯現機制
確定了使Pt氧化物的氨氧化活性最大化的反應氣體的組成和電化學處理的最佳條件。另外，綜合通過XPS對化學鍵狀態的分析和通過高分辨率TEM對原子的不規則排列的觀察結果，分析了Pt氧化物催化劑的原子缺陷對氨氧化反應的作用，推測Pt氧化物薄膜的催化活性通過電化學還原大幅增大。
(6) 制造以Pt Oxide Black為起初始材料的微粉末電極催化劑
采用微粉末Pt Oxide Black作為起始材料，通過電化學還原處理，可以表現出遠超現有陽極催化劑Pt Black的氨氧化電流。
(7) 通過表面增強紅外光譜法對氨氧化反應進行現場解析
通過表面增強紅外光譜法(SEIRAS)，在發生了電化學反應的電極與溶液的界面處現場測定催化劑表面的吸附種類的相關信息。以Pt Oxide Black為起始材料，現場測定了新制備的電極催化劑在氨氧化反應中的表面吸附種類，分析了獲得優異催化活性的基本過程。
(8) 制作使用陰離子交換膜的固體高分子氨燃料電池
制造出采用了新開發的氨氧化催化劑的堿性氨燃料電池，并調查了其發電特性。即，混合以Pt Oxide Black為起始材料而制備的陽極催化劑、碳粉以及陰離子交換樹脂，將混合物涂覆在作為OH-離子導體的陰離子交換膜上，構成膜-電極接合體(MEA)。將該MEA安裝在燃料電池評價用單電池上，根據測量的電流密度-電動勢曲線和電流密度-輸出密度曲線來評估放電特性。
(9) 評價氨燃料電池的電還原化學還原處理和電池特性
研究發現，對于本研究新開發的電極催化劑，即使應用于MEA后，通過適當?shù)碾娀瘜W(xué)還原處理，仍可以提高催化劑的氨氧化活性，進而改善氨燃料電池的特性(參照?qǐng)D2)。

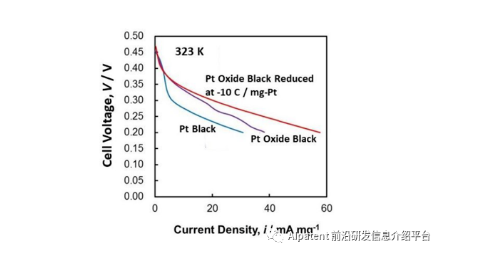

圖2. 以Pt Black、Pt Oxide Black及電化學還原后的Pt Oxide Black為陽極催化劑時的NH3/O2燃料電池的放電電流-電動勢曲線
綜上所述，對于Pt氧化物催化劑，預計在構成燃料電池后進行電化學處理也可以提高活性，因此有望提出一種有別于現有燃料電池的制造工藝。此外，還獲得了已劣化的燃料電池的性能恢復等維護方面的重要知識。
(10) 優化電極催化劑層中的催化劑與陰離子交換樹脂的質量比
放電反應在由催化劑Pt、陰離子交換樹脂和氨溶液形成的三相界面處進行。本研究通過改變電極催化層中的Pt Oxide Black與陰離子交換樹脂的質量比，使三相界面增大，從而改善了氨氧化活性(參照?qǐng)D3)。

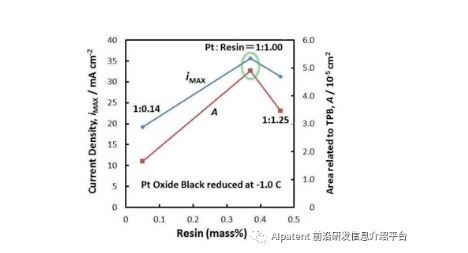

圖3. 在-1.0C電量下電化學還原后的Pt Oxide Black的氨氧化電流以及三相界面相關面積與催化層中陰離子交換樹脂含量的關系
(11) 制造大容量堿性燃料電池并進行長期發電試驗
開發的堿性氨燃料電池具有高電動勢和大容量。另外，實施了1個月左右的長期發電試驗后，掌握了發電性能的穩定性等面向?qū)嵱没恼n題。
