中國儲能網訊：前言
美國國家可再生能源實驗室（NREL）日前發布了儲能未來研究(SFS) 的一份名為“廣泛的儲能部署對電網運營的影響”報告。儲能未來研究(SFS)是該實驗室一項歷經多年的研究項目，旨在探索儲能系統在美國電力行業發展和運營中的作用和影響。儲能未來研究(SFS)旨在研究儲能技術的進步對部署公用事業規模儲能系統和分布式儲能系統的潛在影響，以及對未來電力系統基礎設施投資和運營的影響。
這份報告使用美國國家可再生能源實驗室（NREL）的區域能源部署系統(ReEDS)模型中的成本驅動場景作為起點，研究電網規模儲能系統的運營影響以及與可再生能源發電之間的關系。為此使用商業生產成本建模軟件PLEXOS，來評估到2050年美國累計部署210GW～930GW儲能系統的五個場景的每小時運行情況。研究發現，從現在到2050年，儲能系統將在電力系統中發揮著重要作用——通過存儲最低邊際成本的電力（通常是太陽能發電設施或風力發電設施的過量發電），并在每天的最高凈負荷期間發電。部署和運行儲能系統有助于整合可變可再生能源，并通過提供重要資源來提供持續可靠的電力。
儲能未來研究(SFS)系列提供的數據和分析以支持美國能源部發起的“儲能大挑戰”，這是一項旨在加速下一代儲能技術的開發、商業化和利用，并保持美國在儲能領域的全球領導地位的綜合計劃。儲能大挑戰采用用例框架來確保儲能技術能夠經濟高效地滿足特定需求，它融合了多個類別的廣泛技術：電化學、機電、熱儲能、發電、建筑和電力電子。
儲能未來研究(SFS)一系列報告由美國能源部(DOE)旗下的美國國家可再生能源實驗室撰寫。該研究報告獲得美國能源部能源效率和可再生能源辦公室的贊助，并采用美國國家可再生能源實驗室的計算資源進行。而文章中表達的觀點不一定代表美國能源部的觀點。
摘要
由于成本的快速下降和儲能系統的巨大潛在價值，人們可以在未來看到電網上部署的裝機容量高達數百吉瓦的儲能系統。儲能未來研究(SFS)報告旨在探索儲能系統在美國不斷發展的電力部門中的潛在作用和影響。
該評估建立在之前發布的儲能未來研究(SFS)報告的基礎上，其中美國國家可再生能源實驗室（NREL）在其公開可用的區域能源部署系統(ReEDS)模型中添加了新功能。研究表明，到2050年底，美國部署的儲能系統的裝機容量有可能超過125GW，即使按照最保守的估計，這也將達到美國目前累計部署的儲能系統裝機容量的五倍多。
這一分析通過詳細的生產成本建模進入到區域能源部署系統(ReEDS)儲能部署率較高的場景，以觀察每小時、每日和每年的運營以及相關儲能系統的價值。總體而言，這一場景的電力系統方案成功運行，表明到2050年底無需擔心電網的負載平衡。成功的負載平衡表明在以前的工作中對區域能源部署系統(ReEDS)的各種改進在設想這些未來場景方面是有效的。
研究表明，儲能系統與太陽能發電設施的可用性高度一致，太陽能發電設施具有可預測的發電周期，這與儲能系統的充電和放電的需求非常吻合。另一方面，風力發電的發電周期并不穩定，并且經常長時間的過度發電，可能持續數小時或數天，這比在這里研究的儲能系統的持續時間要長得多。盡管儲能系統可以在利用太陽能發電設施和風力發電方面發揮關鍵作用，但與太陽能發電設施的協同作用更加一致。電網中的儲能系統與可再生能源發電設施配套部署和運營，可以有效地提供能源時移和降低峰值負載服務。盡管儲能系統的年容量系數較低，這在本質上受到其充電需求的限制，但具有非常高的利用率，這表明儲能系統對電力系統資源充足性的巨大貢獻。
最后，報告還發現儲能系統提高了多種電力資產的效率。例如，在研究的未來的電網場景中，儲能系統通過利用風力發電和太陽能發電等可再生能源的過度發電來取代燃煤發電和天然氣發電設施，從而減少電力系統的碳排放量。此外，儲能系統可以減少化石燃料發電設施的污染物的排放，這可能會對當?shù)鼐用竦慕】祹聿焕绊懀貏e是那些生活在化石燃料發電設施附近的居民。儲能系統也會改進和穩定電網的運行，提高了某些輸電線路的利用率，同時減少了在電力線路的擁塞。儲能系統如何通過增加或減少使用量來影響附近的輸電取決于當?shù)貤l件，研究還發現，儲能系統通常會提高輸電資產的利用率。這些發現表明，在同時部署和運營能源資產時，進一步分析應考慮儲能系統和輸電線路的獨特交互。
總的來說，儲能未來研究的分析結果表明，長時儲能系統在未來電力系統中發揮重要作用的機會越來越大。該分析表明，通過減少過度發電、減少化石燃料發電設施運營和排放，以及提高輸電系統的利用率，部署更多的長時儲能系統可以提高運營效率。此外，儲能系統在最高凈負載時間提供容量方面發揮著重要作用。儲能未來研究還研究長時儲能系統的作用，特別是在高度脫碳的電網條件下，例如接近100%清潔能源的電網條件下。
1.導言
在成本下降和完成可再生能源目標的推動下，太陽能發電和風力發電等可再生能源的部署在全球范圍內不斷增加。與此同時，電池成本的下降導致能源開發商對部署儲能系統以提供電網服務的興趣日益濃厚，其中包括能源轉移和調峰服務。美國國家可再生能源實驗室(NREL)的儲能未來研究評估了到2050年的儲能部署途徑，發現儲能系統將成為大容量電力系統的重要貢獻者，到2050年美國累計部署的儲能系統裝機容量容量將達到132GW。這種儲能部署主要由能源價值（能源轉移）和容量價值（在電力系統需要時提供電力）的組合驅動。
當部署電力系統上時，儲能系統可以提供許多好處，其中包括能量轉移、減少化石燃料發電設施的運營、提供輔助服務、促進系統資源充足性，以及可能推遲輸電線路或其他電力系統基礎設施升級。在提供能源轉移的過程中，作為凈能源消費者的儲能系統，能夠以較低的價格存儲可用的能源，以便在電力價格較高時釋放。隨著電力系統中的零邊際成本可再生能源的份額持續增長，儲能系統的一個主要用途是在可再生能源發電設施過度發電期間存儲電力，另一個好處是使用存儲的電力來避免或減少啟動成本高昂的化石燃料發電設施。儲能系統還可以提供輔助服務或作為備用電源，為電力系統提供可靠的電力來源。此外，儲能系統可以通過在電力系統需要時放電來滿足峰值需求。
最后，儲能系統還可以提供其他一些難以量化的好處，例如避免或推遲輸電系統或配電系統的升級，特別是在傳統發電資源可能難以選址建設的地區。
大多數電力系統模型只能同時代表這些潛在利益中的一小部分，因為這些利益在規模和時間上分布廣泛。在考慮未來投資時，電力系統規劃或容量擴展模型會盡可能地考慮這些不同的價值流以抵消前期成本。但是，規劃模型通常無法考慮詳細的運行參數或完全獲得儲能系統（或其他資產）可能提供的所有服務。運行分析通常需要使用具有不同目標函數和時間的多個模型。例如，生產成本建模就是這樣一種工具，可以提供對電網運行的詳細洞察，包括可能看起來與當今電力系統大不相同的未來的電力系統。例如，在某些儲能系統未來研究場景中，儲能部署達到數百吉瓦，而截至2021年美國累計部署了23GW的儲能系統，但絕大多數來自抽水蓄能發電設施。那么儲能密集型電力系統的運行會是什么樣子，與現在有何不同？不同類型的儲能系統將如何相互交互？這些操作如何隨季節、場景和儲能配置而變化？
為了回答這些問題，這項工作評估了區域能源部署系統(ReEDS)模型確定的場景的詳細操作，以使用商業生產成本模型軟件PLEXOS以每小時為基礎來明確實現儲能部署率較高的場景的操作。該研究使用一系列場景來評估儲能系統在每日、季節性和年度基礎上可能扮演的角色，以及該角色如何隨著儲能系統的配置和系統資源組合而變化。（注：PLEXOS是采用基于數學原理的優化技術進行預測的經濟型優化軟件。PLEXOS提供最新的可視化功能、數據處理和分布式計算方法，可以為電力、水和天然氣提供強大的高性能仿真系統。）
2.方法和數據
儲能系統未來研究的主要目標是檢查未來電力路徑，這些路徑可以看到美國大量而持續地部署儲能系統。了解大規模輸電和發電系統如何隨著儲能部署而發展是這項研究的核心。該建模的目的是識別和評估各種儲能部署路徑的成本和收益?？紤]到電力系統的復雜性，這不能采用單一模型的大系統模型來實現。為此，研究采用了“確定成本最低的投資路徑”和“詳細模擬預計未來系統的操作”兩個主要系統模型，并將它們結合起來。
在分析的第一步中，使用區域能源部署系統(ReEDS)來確定在技術成本和性能的各種演變下輸電和發電資產的最低成本投資集。區域能源部署系統(ReEDS)用于長期的電力系統規劃工作，因為它綜合了電力部門變革和投資的許多不同限制和驅動因素，其中包括技術和燃料價格、政策和法規、技術性能限制、燃料供應限制、以及負載形狀和總需求的變化，以確定投資路徑。第二步，是使用PLEXOS來模擬從目前到2050年（在給定場景下）預計儲能系統的每小時的時間尺度來運行。PLEXOS的結果可用于評估未來預計儲能系統的供需沒有遇到任何重大挑戰。
2.1分析中的五個關鍵場景
該分析基于美國國家可再生能源實驗室（NREL）的區域能源部署系統(ReEDS)容量擴展模型生成的場景，該模型代表美國電力系統在134個地區由聚合輸電走廊連接，以對電力系統退役和發電、輸電和發電投資進行成本最低的系統優化。該模型優化了電力系統的投資，包括電力系統在每個時間尺度中的運行。這一研究中的其他報告包含對區域能源部署系統(ReEDS)模型、其輸入以及與這項工作相關的各種改進的完整討論。
研究報告的分析重點關注區域能源部署系統(ReEDS)中實施的以下五個關鍵場景：
·參考場景（Ref）：該場景遵循到2050年的所有成本和技術演進作為參考假設。
?低成本電池場景（Low-Cost Batt）：該場景設定電池的最低成本。
?低成本太陽能發電場景（Low-Cost PV）：該場景設定太陽能發電設施的最低成本。
?高天然氣成本/低成本電池場景：該場景設定的高成本的天然氣發電和最低成本的電池。
?零碳場景：該場景反映了未來研究中的零碳能源場景，該場景比上述四種場景實現了更多的儲能部署（以MW為單位）。
圖1顯示了2020～2050年五種場景中按發電設施類型劃分的裝機容量和年發電量。所有場景都顯示太陽能發電設施、風力發電設施和儲能系統裝機容量的增長，這在很大程度上是由于這三種資源的技術成本下降。這些能源取代了核電和煤電，在某些情況下還取代了天然氣發電。天然氣發電在高天然氣成本/低成本電池場景中最為明顯，該場景使用高天然氣成本以及零碳場景，該場景要求到2050年將替代所有的燃煤發電設施和天然氣發電設施。其他三種場景（參考場景、低成本電池和低成本太陽能發電）遵循天然氣成本軌跡的中間情況，導致到2050年仍將采用大量的天然氣發電。
圖1.評估的五種場景中的總發電量和裝機容量組合
圖2顯示了在相同場景和年份下按技術類型劃分的已經安裝的儲能系統裝機容量。需要注意的是，在儲能未來研究中沒有考慮部署持續時間超過12小時的儲能系統。2020年，幾乎所有的的長時儲能系統都是現有的抽水蓄能發電設施。到2030年，將會看到持續時間較短的電池儲能技術（持續時間為2小時和4小時）的部署急劇增加，因為這些技術被認為具有鑒于其較小的裝機容量，成本最低。到2040年，持續時間為4小時電池儲能系統繼續占據主導地位，但開始看到持續時間為6小時電池儲能系統的部署。到2050年，持續時間為4小時電池儲能系統仍然是所有場景中最主要的儲能技術，但一些場景（尤其是零碳場景）顯示部署更長持續時間的電池，例如持續時間為8小時和10小時電池的儲能系統。由于成本下降，持續時間更長的電池儲能系統在未來幾年變得更具成本競爭力。在零碳場景的情況下，持續時間更長的電池儲能系統也更有價值，因為它們能夠在更長的時間內實現能量轉移，并提供更高的容量信用。最后，即使是在建模時間范圍內部署最少的儲能系統（參考場景），到2050年部署的儲能系統裝機容量也將增加大約10倍。
圖2.研究報告中考慮的五種場景下按技術類型分類的ReEDS儲能系統裝機容量
2.2 PLEXOS的構想
生產成本建模從區域能源部署系統(ReEDS)開始，其中包括輸電系統、可再生能源發電設施和傳統發電設施的類型、裝機容量和位置，以及每小時負荷和可變的發電數據。這些數據與每小時運營儲能系統一起傳遞到生產成本模型。研究報告使用PLEXOS這樣一種商用生產成本模型來模擬區域能源部署系統(ReEDS)確定的未來電力系統的每小時運行。生產成本模型的目標是優化發電資源的調度，以更經濟有效地滿足負荷，并受到所有限制（例如可再生資源、傳輸可用性和運營實踐）的限制。
區域能源部署系統(ReEDS)在其算法中簡化了調度，以便為未來幾十年的投資決策提供信息。這允許模型考慮關鍵的操作限制和挑戰，但仍然足夠簡單以保持計算的易處理性。然而，由于區域能源部署系統(ReEDS)沒有明確模擬每年時間范圍的8,760小時調度，因此它無法解決許多對確保能量平衡和儲能優化運行至關重要的運行限制。因此，PLEXOS模擬區域能源部署系統(ReEDS)確定的電網擴建的每小時運行，以衡量運營成本并驗證供需平衡。使用輸電網絡的簡化區域近似評估基本輸電充足性，以及評估儲能系統的調度。儲能系統在PLEXOS中定義為裝機容量（MW）和持續時間和由區域能源部署系統(ReEDS)確定的位置。與區域能源部署系統(ReEDS)的所有服務假設一致，儲能系統經過共同優化以提供能源和輔助服務。
該分析涵蓋美國各州，其中包括三個獨立的同步互連區域：東部互連區域、西部互連區域和德克薩斯互連區域。因為這個地理足跡很廣泛，容量擴展建模和生產成本建模簡化輸電系統的表示。在這一建模中，美國電力系統由134個區域組成，這些區域由輸電線路相連。因此，區域能源部署系統(ReEDS)和PLEXOS都將限制之間的流動，但不會限制在這些區域內。
生產成本建模步驟的目標是測試容量擴展場景的運營影響，提供跨場景的每小時調度的詳細圖片，并深入了解儲能容量調度的優化。
就這一研究報告而言，生產成本模型的主要輸出包括：
?識別任何未提供服務的負載或未提供服務的儲備，這可能表明資源充足性問題。
?不同時間尺度的發電構成，其時間從每小時到每年。
?發電的總可變運營成本（包括燃料成本、啟動和關閉成本以及可變運維成本）
?抽水蓄能設施和電池儲能系統等能源受限資源的調度和利用。
?資源組合每年和在任何特定時間提供儲備。
?輸電系統簡化表示的使用和擁塞。
?在特定的時期（例如，高可再生能源/低負荷時期和低可再生能源/高負荷時期）進行調度。
3.儲能部署率高的未來場景的運營結果
本節將討論在儲能未來研究五個場景中部署的儲能系統，了解儲能系統在每天、季節性和年度基礎上所起到的重要作用。還研究了儲能系統隨著時間的推移而變化的角色，從2020年系統的表示開始到2050年的建模。
3.1儲能系統在年度運營中的作用
儲能系統在本質上不同于大容量電力系統上的大多數發電設施，因為它在技術上不是一種發電資源。為了向電力系統提供電力，儲能系統必須首先存儲能量，并且由于電源轉換而導致效率損失。由于需要充電和相關的效率損失，容量系數圖用點來表示每種場景中存儲的平均年容量系數。在所有年份和場景中，年容量系數都保持在25%以下（在某些情況下低于10%）。為了理解圖3中的容量系數趨勢，首先考慮在擴容模型中部署儲能系統的原因，其中包括：
?能源轉移資源：晝間儲能可以實現能源套利，尤其是在越來越多的低成本資源（如太陽能發電設施）可供充電的情況下。隨著電池成本的下降，更多的能源轉換機會變得經濟。
?容量資源：儲能系統是一種可靠的資源，有助于滿足凈需求高峰期。
在某些情況下（參考場景和低成本太陽能場景），容量系數會隨著時間略有增加，其原因是：(1)持續時間更長電池儲能系統的部署相對增加，從而提供更高的平均容量系數；（2）更多地部署零邊際成本資源（太陽能和風能）進行套利。在其他情況下（低成本電池和高天然氣成本/低成本電池），盡管在某些情況下增加了使用時間更長的電池儲能系統的部署，但儲能容量平均系數在2030年后下降；這發生在具有低成本電池假設的場景中，因為即使套利機會較少，采用低成本電池也可能是經濟的。在這四種場景中，容量系數的趨勢主要是由儲能系統扮演的第一個角色（能量轉移）驅動的。然而，第五種場景（零碳場景）顯示到2050年的年容量系數最低。在這種情況下，在高天然氣成本/低成本電池的場景下運行儲能系統的時間只有約55天。鑒于零碳場景中的全天候顯著縮減，儲能系統運行的時間更少，從而降低了平均容量系數。在這種情況下，儲能系統扮演的第二個角色（作為容量資源）類似于很少運行的天然氣調峰電設施。
儲能系統仍然扮演著第一個角色（能量轉移）。零碳中的套利機會雖然發生的頻率較低，但利潤豐厚，因為儲能系統正在以零邊際成本發電，采用可再生能源電力取代成本昂貴的化石燃料發電設施的電力（邊際成本約為200美元/MWh）。
盡管圖3顯示的年容量系數較低，但圖中的三角形（顯示每個地區僅前10個凈負載小時的平均儲能容量系數）講述了不同的故事。該計算揭示了在這些時間內的高容量系數，通常遠高于75%。這些小時代表了電力系統面臨供電壓力的時期，而儲能系統在這些時期的貢獻很大。在大多數情況下，由于儲能部署容量較高，前10個凈負載小時內的儲能容量系數在2050年最低。隨著電力系統上的儲能系統裝機容量增加，新部署的儲能系統的收益遞減，表明趨于飽和。與年容量系數類似，前10個凈負荷小時的平均系數在2050年零碳場景中最低，其原因與年容量系數在該場景中最低的原因相同。
圖3.不同年份和場景中儲能資產的年容量系數，按年平均值（上圖）和前10個凈負載小時（按地區）計算

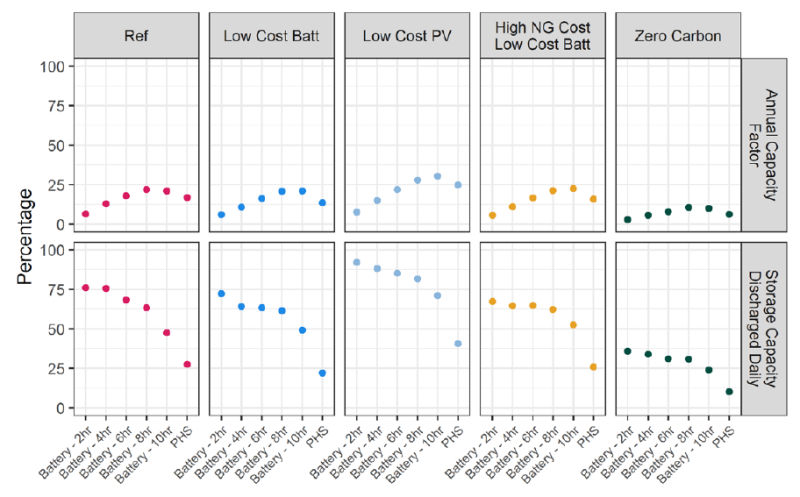

圖4.2050年所有場景下每種儲能技術的年容量系數（上圖）和每日放出的儲能容量百分比（下圖）
最后，報告研究了2050年高天然氣成本/低成本電池場景中每日排放的儲能容量百分比與可變發電量貢獻之間的關系（如圖5所示）。在這里，將區域能源部署系統(ReEDS)區域的集合繪制為一個點；這樣做將足跡劃分為美國18個區域，在某種程度上接近區域輸電組織/獨立系統運營商的足跡或市場區域。每個區域都是一個點，每日放電容量的百分比與太陽能發電占總發電量的百分比（左圖）或風力發電占總發電量的百分比（右圖）。盡管該圖表現出很大的變化，但太陽能發電量增加與每日放電容量百分比（或每日能量循環）增加之間存在明顯關系，而風力發電量增加與每日放電容量百分比減少之間存在明顯關系。太陽能發電的正相關關系表明，隨著太陽能發電量的增加，對儲能系統的需求增加——儲能系統在白天可以利采用太陽能發電設施過量電力進行充電，并在早晚的峰值期期放電。另一方面，也看到風力發電的相反關系。先前的分析表明，風力發電設施的過量發電通常會持續數小時甚至數天的時間，遠遠超過該研究中部署的儲能系統的持續時間。在這些風力發電過剩期間，儲能系統充滿電之后而無需放電，直到過發電期間停止，從而降低了平均日使用容量。
圖5.報告中美國18個區域中到2050年每日放電的儲能系統容量百分比與可變發電量占發電量的百分比制
本節說明儲能系統如何在所有配置和電網組合中有效地提供降低峰值服務（以及能源轉移）。盡管儲能系統的年容量系數較低，本質上受到其充電需求的限制，但在電力系統需要更多容量的前10個凈負載小時內，它具有非常高的利用率（在許多情況下超過75%）。
（未完待續）
