作者：甘露雨 1,2 陳汝頌 1,2潘弘毅 1,2吳思遠 1,2禹習謙 1,2 李泓 1,2
第一作者：甘露雨（1996—），男，博士研究生，研究方向?yàn)殇囯x子電池安全性，E-mail：[email protected]；
通訊作者：禹習謙，研究員，研究方向?yàn)楦弑饶茕囯姵仃P(guān)鍵材料、電池先進表征與失效分析，E-mail：[email protected]。
單位： 1. 中國科學院物理研究所，北京 100190；2. 中國科學院大學材料科學與光電技術學院， 北京 100049
DOI：10.19799/j.cnki.2095-4239.2022.0047
摘 要 作為新一代電化學儲能體系，鋰離子電池在消費電子產品、交通動力系統、電網儲能等領域具有重要的應用價值。然而，在鋰離子電池的商業化進程中，安全性事故時有發生，影響了鋰離子電池的大規模應用。本文從電池安全性的三個研究尺度：材料、電芯、系統，綜述了與之對應的重要研究方法，其中每個尺度均包括基于物理樣品的實驗方法和基于計算機數學模型的模擬方法。本文介紹了這些方法的基本原理，通過典型案例展示了這些方法在安全性研究中的適用場景和作用，并探討了實驗和模擬方法之間的聯系，著重介紹了材料熱分析、材料加熱過程中結構分析、電芯加速度量熱分析、電芯安全性數值模擬等方法?；趯?duì)多尺度研究策略的系統綜述，認為安全性研究需要在各個尺度聯合同步開展。最后，展望了下一代鋰電池，如固態電池、鋰金屬電池等，可能面臨的電池安全性問題。這些新體系的安全性研究仍處于早期，其材料和驗證型電芯的安全性研究是當前階段值得關注的重要課題。
關鍵詞 鋰離子電池；安全性；實驗方法；數值模擬；固態電池；鋰金屬電池
鋰離子電池的研究始于1972年Armand等提出的搖椅式電池概念，商業化始于1991年SONY公司推出的鈷酸鋰電池，經歷超過三十年的迭代升級，已經成熟應用于消費電子產品、電動工具等小容量電池市場，并在電動汽車、儲能、通信、國防、航空航天等需要大容量?jī)?chǔ)能設備的領域中展現出了巨大的應用價值。
然而，自鋰離子電池誕生開始，安全性便一直是限制其使用場景的重要問題。早在1987年，加拿大公司Moli Energy基于金屬鋰負極和MoS2正極推出了第一款商業化的金屬鋰電池，該款電池在1989年春末發生了多起爆炸事件，直接導致了公司破產，也促使行業轉向發展更穩定地使用插層化合物作為負極的鋰離子電池。如圖1所示，鋰離子電池進入消費電子領域后，多次出現了因電池火災隱患而開展的大規模召回計劃，2016年韓國三星公司的Note7手機在全球發生多起火災和爆炸事故，除了引起全球性的召回計劃外，“鋰電池安全性”再次成為廣受關注的社會話題。在電動交通領域，動力電池的安全性事故伴隨著新能源汽車銷售量的提升逐漸增加，據統計，中國在2021年有報道的電動車火災、燃燒事故超過200起，電動汽車安全性成為消費者和電動車企最關心的問題之一。在儲能領域，韓國在2017—2021年期間發生了超過30起儲能電站事故，2021年4月16日北京大紅門儲能電站爆炸事故除導致整個電站燒毀外還造成2名消防員犧牲、1名員工失蹤。隨著鋰離子電池的應用場景日益擴大，其安全性在工業界和學術界均引發了廣泛的討論和研究。
圖1 鋰離子電池近年引起的安全事故
在鋰電池發展的早期階段，產業界和學術界更關注鋰電池發生安全性事故的本質原因，基于長期的認識積累，鋰電池發生安全事故的本質可以總結為：電池在過充、過熱、撞擊、短路等異常使用條件下溫度異常升高，引發內部一系列化學反應，引起電池脹氣、冒煙、安全閥打開，同時這些反應會大量釋放熱量使整個電池溫度進一步升高，最終各個化學反應劇烈發生，電池溫度不可控地迅速上升，引起燃燒或爆炸，導致嚴重的安全事故，這一過程也被稱為電池的“熱失控”。電池從異常升溫到熱失控過程中存在多個重要的化學反應，它們與溫度的對應關系如圖2所示。
圖2 鋰離子電池?zé)崾Э氐恼T發機制
隨著鋰離子電池的廣泛應用，關于鋰離子電池安全性的研究逐漸深入，從早期簡單的描述現象和定性預測，發展為在多個尺度、采用多種手段研究安全性機理，基于精準測量和數值化模型準確預測電池安全性表現，最終提出應用化解決方案的綜合性研究策略。如圖3所示，目前對于電池安全性的研究一般從理解鋰離子電池電芯的熱行為出發，包括利用各類濫用條件測試確定電池的安全使用極限和失效表現，利用絕熱量熱等手段具體分析電池的熱失控行為和特征溫度，以及利用熱失控?cái)?shù)值模擬方法模擬電池的熱失控表現；在認識電芯熱行為的基礎上，需要深入材料本質，利用熱分析、物質結構和化學成分分析、理論計算等方法理解電芯發生熱失控在材料層面的反應機制，從而為設計制造高安全性的電池提供基礎理論的指導；此外，電芯作為電池系統的基礎，其熱失控行為的精準測量和準確模擬也為在系統層面設計更高安全性的電池系統和管理預警方案提供了理論指導。本文從材料熱穩定性、電芯熱安全性和大型電池系統熱安全性三個尺度介紹安全性研究策略，著重介紹幾種實驗和模擬方法?；谏逃皿w系鋰離子電池的研究策略和成果，進一步探討了這些方法對于產學研各界研發下一代鋰電池所具有的重要意義。
圖3 鋰離子電池安全性研究策略
1 材料熱穩定性研究
鋰離子電池發生熱失控的根本原因是電池中的材料在特定條件下不穩定，從而發生不可控的放熱反應。目前商業化使用的電池材料中，與安全性關系最密切的主要是充電態(脫鋰態)過渡金屬氧化物正極、充電態(嵌鋰態)石墨負極、碳酸酯類電解液和隔膜，其中前三者在高溫下均不穩定且會發生相互作用，在短時間內釋放大量的熱量，而現行常用的聚合物隔膜則會在140～150 ℃熔融皺縮，導致電池中的正負極直接接觸，以內短路的形式快速放熱。研究人員自20世紀末開始進行了大量材料熱穩定性的研究工作，發展了以熱分析認識材料熱行為，結合形貌、結構、元素成分和價態表征綜合研究?jī)?nèi)在機理的研究方法。近年來計算材料學的發展也為從原子尺度模擬預測材料的穩定性提供了新的方法和手段。
1.1 熱分析方法
熱分析是最直接和直觀認識材料熱行為的方法，指在一定程序控溫(和一定氣氛)下，測量物質的某種物理性質與溫度或時間關系的一類技術。對于電池材料來說，一般關注其質量、成分、吸放熱行為隨溫度的變化關系。質量與溫度的關系可通過熱重分析獲得，吸放熱與溫度的關系可通過差示掃描量熱法獲得，TG和DSC可以設計在同一臺儀器中同步測試，該種方法又被稱為同步熱分析。TG、DSC、STA等儀器通常采用線性升溫程序，通過熱天平、熱流傳感器等記錄樣品的質量、吸放熱變化，由于發展時間較早，測試技術和設備工程化水平較為成熟，已成為認識材料穩定性最重要的測試手段之一。
基于熱分析結果可以確定材料發生相變、分解或化學反應的起始溫度、反應量和放熱量，但在鋰離子電池中，往往更關心充電態材料在電解液環境下的穩定性和反應熱。良好的熱穩定性是電池材料進入應用的必要條件，而產熱量和產熱速度則影響電池?zé)崾Э氐膭×页潭取Ｓ糜诔Ｒ?guī)熱分析樣品的坩堝一般為敞口氧化鋁材質或開孔的鋁金屬材質，為了研究材料在易揮發電解液中的熱表現，需要使用自制或設備廠商專門提供的密封容器。Maleki等通過STA系統研究了鈷酸鋰/石墨圓柱電池中各種材料的熱分解行為，由于電解液采用高沸點的EC溶劑，所以僅在敞口容器中便可以測試，研究發現全電池截止電壓4.15 V時，脫鋰態鈷酸鋰在178 ℃發生分解，產生的氧氣和電解液反應釋放大量熱量，釋放的能量達到407 J/g，嵌鋰態負極的SEI會優先分解，溫度在125 ℃之前，之后會出現持續的放熱反應，釋放能量為697 J/g，而當負極發生析鋰后釋放能量會上升到827 J/g，這一結論有力支持了近年來析鋰電池安全性下降的報道。Yamada等利用DSC確認了充電態磷酸鐵鋰(LiFePO4)的穩定性很好，與電解液的反應溫度大于250 ℃，放熱量?jī)H為147 J/g，顯著低于層狀氧化物材料。Noh等利用密封容器系統研究了不同Ni含量的三元正極材料Li(NixCoyMnz)O2，比較熱分析結果發現脫鋰態三元材料的熱穩定性與Ni含量呈現負相關性，且在x>0.6之后加速下降。材料經過改性后，其穩定性需要通過熱分析進行確認，研究人員基于DSC發現核殼濃度、包覆等方法均能不同程度地提高正極材料的熱穩定性。需要注意的是，熱分析的數據質量與實驗條件、樣品制備方法密切相關，目前并沒有嚴格一致的測試規范，文獻中不同單位之間的測試結果橫向?qū)Ρ刃院懿?，很多電池材料的熱穩定性尚缺乏準確定量的結論。
除了DSC、TG外，還有一類特殊的熱分析方法是利用加速度量熱儀研究反應的起始溫度。與常規熱分析采用線性升溫不同，ARC使用的升溫程序是加熱-等待-檢索模式，即步進式地在每個溫度點保持恒溫，如果檢索程序發現樣品的升溫速率超過0.02 K/min，則通過同步樣品的升溫速率保持樣品處于絕熱狀態，從而跟蹤樣品的自加熱升溫過程，否則開始加熱至下一個溫度點進行恒溫、檢索。不難發現，ARC獲取的是樣品近似熱力學上的失穩溫度，由于檢測精度高，獲得的失穩溫度往往比DSC、TG等方法獲得的低很多。Dahn課題組基于ARC測試了大量材料-電解液體系的反應起始溫度，基本均低于DSC數據中的放熱主峰。事實上，Wang等在低升溫速率的DSC測試中也發現充電態材料與電解液的放熱起始點遠早于劇烈的放熱峰。這些信息表明材料失穩到完全失控的過程并不是突變式的，整個體系動態演變的過程仍然缺乏深入的研究認識。
圖4 (a) DSC基本原理；(b) 脫鋰態正極-電解液的DSC測試結果
1.2 物相分析技術
電池材料在升溫過程中發生相變和化學反應，其形貌、結構、成分和元素價態都有可能發生變化，這些變化需要基于對應的方法進行表征分析，如利用掃描電子顯微鏡觀察材料熱分解前后的形貌變化，利用X射線衍射和光譜學研究材料結構和元素價態演變。由于材料熱分解和熱反應存在顯著的動力學效應，在加熱過程中原位測試可以最大程度地還原物相變化的真實過程。目前較為成熟的原位表征技術主要有兩類：一類是與熱分析儀器串聯使用的質譜、紅外光譜等，可以實時監測物質分解產生的氣體類型，判斷材料加熱過程中化學組成的變化；另一類是原位X射線衍射技術，通過特制的樣品臺，可以在升溫過程中實時、原位測定材料的結構變化，目前全球多數同步輻射光源和一些實驗室級的X射線衍射儀上都可以實現原位變溫XRD測試。Nam等利用變溫XRD發現脫鋰態LiNi1/3Co1/3Mn1/3O2結構在350 ℃向尖晶石轉變，而加入電解液后該轉變溫度會下降至304 ℃。Yoon等在LiNi0.8Co0.2O2中發現了類似的規律，并發現MgO包覆可以改善脫鋰態正極在電解液中的相變。圖5展示了變溫XRD和MS的聯用技術，系統研究了不同Ni含量的脫鋰態NCM三元正極在升溫過程中的結構和成分變化，研究發現三元正極失穩釋放氧氣的過程與結構在高溫下轉化為尖晶石相的行為直接對應，且這一過程的起始溫度隨鎳含量的上升顯著下降，NCM523的起始相變溫度約為240 ℃，NCM811則小于150 ℃，從體相結構的本征變化解釋了高鎳正極在電池應用中熱安全性差的原因。以上工作都是基于同步輻射光源實現的，由于同步輻射提供的光源質量高、掃譜速度快，更適用于研究與時間相關的動力學問題。除此之外，近年來基于X射線譜學以及拉曼光譜實現同步表征的方法均有所發展。結合通過熱分析手段觀察得到的材料熱行為信息，并對升溫過程中材料物相變化的研究，可以更深刻地理解材料演變以及電池體系熱失穩的動力學過程，為材料的安全性改良提供理論指導。
圖5 基于原位XRD和質譜對鎳鈷錳酸鋰結構穩定性的研究
1.3 計算材料學
基于材料原子結構計算預測材料的全部性質是計算材料學家的終極追求。材料的熱力學穩定性可以基于密度泛函理論計算。DFT中判斷材料穩定性的依據是反應前后的能量差ΔE是否小于0，如果ΔE小于0，反應能發生，則反應物不穩定，反之同理。Ceder等在1998年就計算了LiCoO2脫鋰過程結構相變的過程，計算結果與實驗結果吻合良好。然而目前大多數熱力學計算不考慮溫度效應，且熱力學只能作為反應進行方向的判據，無法預測反應速率等動力學問題，考慮溫度和動力學計算則需要使用成本較高的分子動力學、蒙特卡洛或者過渡態搜索方法。相對于材料本身的穩定性，計算材料學對于計算預測兩種材料間的界面穩定性存在一定優勢。Ceder等計算了不同正極和固態電解質之間的穩定性，為選取界面包覆的材料提供理論指導。Cheng等利用AIMD模擬Li6PS5Cl|Li界面，發現界面副反應會持續發生，材料界面之間的副反應是自發發生的，與通常認為的界面鈍化效應有所差異。此外，正極材料中的相變析氧、過渡金屬遷移等問題的計算模擬也都處于初期開發階段，仍需持續探索?？偟膩?lái)說，目前階段材料層級的理論模擬技術與實驗技術的差距仍然較遠，需要研究人員的持續努力。
2 電芯熱安全性研究
電芯指電池單體，是將化學能與電能進行相互轉換的基本單元裝置，通常包括電極、隔膜、電解質、外殼和端子。電芯的熱安全性特征是電池工業界最關注的內容之一，它是電池材料熱穩定性的集中表現，也是制定規?；姵叵到y(tǒng)安全預警和防護策略的基礎。由于電芯內部具有一定的結構，其安全性會呈現一些在純材料研究中不被討論的特點，使得電芯安全性具有更廣泛的外延和認識角度。工業上一般通過濫用實驗來研究和驗證電芯產品的安全性，近年來基于擴展體積加速度量熱儀(又稱EV-ARC)的安全性測試方法有較快發展，此外電芯安全性模擬方法也從早期的定性分析發展到可以準確仿真預測熱失控進展的水平。
2.1 濫用測試
國際電工委員會(IEC)、保險商實驗室(UL)和日本蓄電池協會(JSBA)最初定義了消費電子產品電芯的濫用測試，模擬電芯工作可能遇到的極端條件，通常分為熱濫用、電濫用和機械濫用。常見的熱濫用為熱箱實驗，電濫用包括過充電和外部短路實驗，機械濫用包括針刺、擠壓、沖擊和振動等。企業和行業標準一般將電池對濫用測試的響應描述為無變化、泄漏、燃燒、爆炸等，也可基于附加的傳感器和檢測系統記錄溫度、氣體、電壓對濫用的響應。電芯通過濫用測試的標準是不燃燒、不爆炸。鋰電池應用早期研究人員大量研究了電池對各類濫用測試的響應與使用條件、材料體系、充電電量等的影響，提出了各類濫用機制引發電池?zé)崾Э氐臋C(jī)理。濫用測試中最難通過的項目是針刺測試，近年來關于針刺測試的存廢引起了較大爭議，但提高電芯的針刺通過率仍是鋰電池安全性研究的重要課題之一。由于濫用測試針對的是商用成品電芯和貼近真實的使用條件，目前更多作為電池行業的安全測試標準而非研究手段。
2.2 EV-ARC測試
早期的ARC只適用于研究少量材料樣品的熱失控行為，F(xiàn)eng等發展了利用EV-ARC研究大體積電芯絕熱熱失控行為的方法，研究的方法原理和結論如圖6所示，由于EV-ARC的加熱腔更大，所以需要更精準的控溫技術和更嚴格的校準方案?；贓V-ARC測試可以定量標定出電芯熱失控的特征溫度T1、T2和T3，分別對應電芯自放熱起始溫度、電芯熱失控起始溫度和電芯最高溫度，為評價電芯安全性提供了更精確定量的評價指標，標準化的測試條件可以幫助建立統一可靠的電芯熱失控行為數據庫，分析了不同體系電芯的熱失控機理。Feng等利用EV-ARC首次提出正負極之間的化學串?dāng)_會引起電芯在不發生大規模內短路的情況下熱失控，說明脫鋰正極釋氧是現階段影響電芯安全性的關鍵因素。Li等研究快充后的電芯發現快充析鋰導致T1大幅下降，說明析鋰同樣是電芯安全監測中需要重點關注的問題。以上這些問題都是在常規的濫用測試中難以定量驗證的。
圖6 基于EV-ARC對電芯熱失控的研究
相比于普通的加熱濫用實驗，EV-ARC實驗環境的溫度由程序精確控制，獲得的測試結果重復性更好、數據可解讀性更高，近年來已成為評價和研究電芯安全性的重要手段。然而EV-ARC模擬的絕熱熱失控環境與真實的電池濫用工況仍有所差異，評價電芯的實際安全性仍需大量模擬真實嚴苛工況的測試手段。
2.3 高速成像技術
為了更直觀地理解熱失控過程中電池內部物質、結構的演化，研究人員發展了結合紅外測溫以及原位針刺等輔助功能的透射X射線顯微方法如圖7(a)～(c)所示。由于熱失控往往是在極短的時間內發生劇烈的反應，同時伴隨劇烈的物相、結構變化。這一特點給TXM表征方法提出了相當高的時間分辨率的要求。實驗室X光源能夠發射出的X射線光電子數量有限，采集一組TXM影像數據需要較長的時間。為了觀察劇烈變化的熱失控過程，F(xiàn)inegan等在歐洲同步輻射實驗室(ESRF)使用同步輻射光源將TXM的曝光時間降低至44 μs，配合針內預埋的熱電偶溫度傳感器，實現了對針刺發生時電池內部形貌與刺入點溫度的同步監控。該團隊利用這種手段研究了刺針縱向與徑向刺入18650商業圓柱電池時電池內部熱失控行為的差異。Yokoshima等采用實驗室光源進行連續實時的透射X射線照相技術，也得到了軟包電池在針刺過程中結構隨時間變化的一組透射投影圖。該方法以4 ms的時間分辨率較為清晰地觀察到了針刺入軟包電池后電池內部每一層材料的形變過程，以及針刺深度與熱失控程度的對應關系。
圖7 基于X射線成像技術對電芯熱失控的研究
由于透射投影圖只能反映某一方向上二維的信息，如果要對真實三維空間中物質的分布做精確地定量，需要借助計算機成像技術。如圖7(d)所示，F(xiàn)inegan等利用同步輻射光源X射線高亮度的特征，在歐洲同步輻射裝置(ESRF)的線站上搭建了一套集合原位紅外加熱、紅外測溫與高速CT的裝置。使用紅外加熱，實現在線的18650電池升溫，同時進行連續的X射線CT成像。連續掃描的TXM投影圖能夠反映極高時間分辨率的熱失控電池內部情形?；诿?00張TXM重構得到1個X射線CT結果能夠達到2.5幀每秒，實現了一定時間分辨率的電池內部空間分布成像。通過CT結果能夠清晰地看到熱失控過程中各個階段的電池材料變化，如電極活性物質層破損、銅集流體融化再團聚等。
結合TXM技術獲得的投影圖和高速X射線CT結果，可以清晰認識熱失控過程中電池內部不同位置各個材料的反應、產氣、結構破壞等失效行為。另一方面，配合諸如針刺、紅外加熱、擠壓、拉伸等原位實驗，可以幫助研究與理解電池的各類宏觀失效行為。
2.4 電芯熱失控?cái)?shù)值模擬
電芯安全測試的維度廣、涉及的測試項目多，通過實驗評價電芯安全性需要大量樣品和時間成本。同時，產品級電芯的研發周期長、成本高，安全性評估往往處于電芯研發周期的后端。通過數值模擬方法預測電芯安全性測試表現可以大幅度降低實驗成本，且在產品研發的前期便對體系的安全性做出判斷，大大提高研發效率。
電芯熱失控?cái)?shù)值模型的核心是準確描述電芯熱失控過程中的化學反應及吸放熱量，從而基于能量守恒模擬電池溫度在不同條件下的動態變化。化學反應的吸放熱一般通過Arrhenius公式描述
(1)
式中，圖片指反應的產熱量；圖片為反應物的質量；圖片為反應單位質量的吸放熱；α為反應的歸一化反應量；圖片為機理函數；圖片為反應的指前因子；圖片為反應活化能。通過熱分析實驗可以測定求解以上參數，這也是熱分析動力學的基本問題。電芯升溫過程中內部會發生多個反應，它們對電芯升溫的貢獻可以看作線性疊加，通過準確描述所有反應即能較為精準地預測電芯在不同條件下的溫度變化行為
(2)
上述方程中，圖片為電芯密度；圖片為等壓比熱容；圖片、圖片、圖片為電芯中沿各個方向的熱導率；圖片為對所有化學反應的產熱速率求和；圖片為電池與環境換熱所引起的能量變化。預測溫度變化需要求解二階含時偏微分方程，如果認為電池中的反應和空間無關，電芯溫度均勻上升且電芯體系與外界無熱交換，也可簡化為一階微分方程
(3)
基于該理論，Hatchard等將電池中主要的化學反應總結為SEI分解、負極-電解液反應、正極-電解液反應、電解液分解反應，計算了方形和圓柱電芯在熱箱中的熱行為。Spotnitz等總結了早期文獻中的反應動力學參數，并基于均一電芯模型系統預測了不同材料體系的電芯在各類濫用測試中的表現。通過理論模擬，可以僅基于少量小規模實驗數據對實際電芯的安全性表現進行系統預測。Feng等、Ren等基于熱分析動力學和非線性優化算法重新標定了電池中關鍵反應的動力學參數并進行了更準確的熱失控模擬，他們的模型利用DSC測試獲得的參數準確預測了電池在ARC中的熱失控表現，可以進一步用于預測熱箱、短路等條件下的安全性。需要指出的是，不同材料體系、配方和工藝的電芯中涉及的反應機制和動力學可能存在差異，如近年來電芯內短路、正極-電解液反應和正負極化學串?dāng)_三者是否均在熱失控過程中主導發生的問題引起了廣泛爭論，安全性的數學模擬并非空中樓閣，而是建立在具體實驗和對電池內部化學反應深刻理解的基礎上。
由于算力的限制，早期的安全性仿真工作大多不考慮溫度空間分布或只計算一維分布，而空間分布在大容量電池和真實工況中是不可忽略的，Kim等、Guo等較早提出了描述熱失控溫度分布的三維電池模型。近年來數值計算方法的發展和商業計算軟件的成熟大幅降低了安全性模擬仿真的難度，F(xiàn)eng等利用商業化的有限元計算軟件Comsol Multiphysics建立了大容量三元方形鋰離子電芯的熱失控仿真模型，可以模擬電芯在短路狀態下熱失控過程和溫度的分布，與實測有較好地?cái)M合結果。
除了電芯的熱行為，電濫用和力學失效對安全性也存在一定的影響，目前，通過構建電-熱耦合模型研究電池非等溫電化學性能和短路熱失效表現的方法目前已較成熟[59-60]，而力學失效如碰撞、針刺等引起熱失控的數值模型仍需要持續地開發。
3 系統熱安全性研究
電池系統的安全性是目前鋰電池應用面臨的最直接問題，其研究重點是系統中熱失控的擴展規律與抑制、預警措施。目前商品化電芯的熱失控?zé)o法完全避免，在系統層面防止熱失控?cái)U(kuò)展是可能的安全性解決方案。在系統層級開展實驗研究的成本較高，但難以避免，在模擬仿真的輔助下可以提前預測優化系統設計，降低實驗成本。
3.1 熱失控?cái)U(kuò)展和火災危險性測試
電池系統熱擴展的實驗研究成本和危險性較高，主要方法是通過加熱、過充、針刺等方式誘發電芯單體的熱失控，并利用接觸式熱電耦、紅外測溫等手段研究溫度在系統中的分布和變化，這種方式只能獲得局部多點的熱失控信息。Wang團隊在國內首次開發了全尺寸鋰離子電池火災危險性測試平臺，用來測量大尺寸動力電池及電池組的燃燒特性，除了可以獲得電池溫度變化外，還可以獲得電池組失控過程中的質量變化、火焰溫度等信息，同時基于錐形火焰量熱等技術可以測定大型電池系統宏觀燃燒所釋放的能量。與電芯EV-ARC等方法獲得的信息不同，在真實環境下實驗得到的電池系統燃燒行為往往更加復雜，包含多個加速失重和噴射火焰的階段。通過以上測試可以在實用層面評價大型電池組的安全性和失控風險，為安全性改良、預警、消防和災害處置提供重要信息。
3.2 災害氣體研究和預警方案設計
電池實際使用和安全失效的過程中，氣體的成分與生成規律是重要的研究課題，與電池?zé)崾Э卦缙陬A(yù)警、爆炸、火災蔓延等表現密切相關。從材料本質上看，電池中的有機電解液在高溫下氣化、活性組分高溫副反應均會釋放氣體，加熱條件下產生的混合氣體可以通過氣相色譜-質譜聯用技術、傅里葉變換紅外光譜等手段分析成分。目前這些氣體檢測技術已較為成熟，但在安全性研究過程中，氣體的收集和定量仍需要特制的容器或取樣器輔助實現。一般來說，電池?zé)崾怏w組分中除了惰性的CO2外還包括大量未完全反應的電解液溶劑、CO、H2和有機小分子，兼具可燃性和生物毒性，Ahmed等發現可燃?xì)怏w的釋放是加劇鋰電池系統熱失控?cái)U(kuò)散、誘發大規?；馂?zāi)事故的重要原因。由于氣體的擴散速度快，檢測手段較成熟，氣體監測有望成為電池系統安全預警的關鍵手段，Cui等利用同位素標記-質譜技術發現充電態電池在加熱失控的早期負極的SEI分解會產生H2，促進電池的熱失控。Jin等發展了一種通過小型MS監測H2實現模組過充熱失控早期預警的手段，在8.8 kW·h的磷酸鐵鋰-石墨電池包中進行了實驗驗證，發現可以在產生煙霧的10分鐘之前發出安全預警。
3.3 系統安全性模擬仿真
相對于實驗研究，模擬仿真消耗的實物資源少，在系統安全性研究中更具優勢。系統熱安全模擬一般建立在完備準確的電芯熱失控?cái)?shù)值模型的基礎上，在由多個電芯單體構成的復雜電池系統中，每個單體內部溫度均獨立地遵循前文所述的電芯熱失控模型，電芯之間交換熱量通過熱傳導、對流和輻射形式進行，可以分別通過相應的公式進行描述，電芯熱失控產熱方程和傳熱方程共同構成了描述整個系統空間的溫度場的數學模型。通過求解建立的數學模型，研究人員和工程師可以研究系統大小、空間布局、熱管理模式等對電池系統穩定性、安全極限溫度、熱失控?cái)U(kuò)散表現等的影響。
由于電池系統的結構往往較復雜，系統熱安全模型往往需要在成熟的商業模擬仿真軟件中進行，常用的軟件平臺有Comsol Multiphysics、ANSYS、Siemens Star-ccm+等。Feng等利用Comsol Multiphysics構建了由6個標準方形電芯組成的小型模組的熱失控規律，研究了不同參數對熱失控?cái)U(kuò)展的影響，提出了4 種抑制熱失控?cái)U(kuò)展的方案，并對增加隔熱層的方案進行了實驗驗證。Zhai等提出了18650鋰離子電池模組熱失控傳播的多米諾預測模型，在Matlab中構建了較為簡化的二維模型，預測模組中熱失控傳播的路徑和概率，解釋了模組中不同熱失控初始位置對熱失控傳播行為的影響。目前學術界關于大型電池系統熱安全性的研究仍然較少，作為一個工業界和學術界共同關心的問題，系統層級的安全性研究需要產學研的深入合作。
4 下一代鋰電池的安全性研究
電池安全的預防、預警、預測依賴對從系統到電芯再到材料熱失控構效關系的深刻理解?？v觀近年來引起廣泛關注的鋰電池起火事件，大部分發生在新技術和新材料的初步應用階段，如近幾年多起采用高鎳三元電池的電動汽車起火事件，而當大量事故引起廣泛關注后，關于該電池體系的安全性研究才隨之增多，電池安全研究于電池電化學性能研究的滯后性是電池安全研究中的一個鮮明特點。
為了滿足電動化浪潮帶來的高安全、高能量密度要求，人們期望在鋰離子電池中采用不可燃電解質或固態電解質，以徹底解決電池的安全性問題同時達到高能量密度。然而，電池安全性不僅與電池內部材料本身的熱穩定性相關，還與材料之間的相互作用、電池內部的復雜環境息息相關。近期中國科學院物理研究所Chen等的工作顯示，即使是采用了具有高熱穩定性的固態電解質，在與金屬鋰接觸的情況下，高溫依然會發生熱失控，且金屬鋰會受到溫度的驅動，向固態電解質內部生長，進一步降低熱失控的臨界溫度。清華大學Hou等報道了采用不可燃新型電解液的電池，由于鋰鹽和嵌鋰態負極的劇烈反應，電池在高溫下依然會發生熱失控。這些結果說明，單維度提升鋰電池安全性的設想往往是片面的，新體系的引入很有可能導致電池?zé)崾Э胤磻?yīng)鏈條的重構，從而使原本的安全預防預警措施不再生效，也很可能是新型鋰電池體系容易出現安全事故的深層次原因之一。
綜上所述，為了在發展高能量密度電池的同時保證電池的安全性，研究者們需要在優化電芯電化學性能的同時，盡快同步地開展前瞻性電池安全性驗證和研究。只有清晰全面地認識電池?zé)崾C(jī)制和各個維度安全性的影響因素，才能在應用階段做好電池的有效安全預防。圖8給出了電池領域新材料和新技術從基礎研究到規模量產的技術成熟周期?？梢钥闯?，一個新型技術的大規模應用需要投入巨額的人力物力，花費數十年的時間，才能真正實現量產。然而，電池的安全性驗證卻往往在電池接近量產的階段才展開，且往往以通過電池安全測試標準為目的，無法系統深入地了解電池在全生命周期、實際復雜工況下的安全行為和內在機理，為日后的安全事故埋下隱患。對于早期的電池體系，由于能量密度不高，安全性問題并不突出，而最新的鋰離子電池電芯能量密度已經可以達到300 W·h/kg以上，產學界廣泛關注的鋰電池新技術和新體系能量密度更高。這些具有高能量密度特性的新技術和新體系面臨著更為嚴峻的安全性挑戰，因此，將電池的安全性研究和驗證步驟盡可能提前，在基本確定電芯結構后盡可能早地開展電池安全測試與機理研究工作，才有望在真實量產階段前期就做好準備，摸清其安全性特征與行為，設計好對應的防護、預警措施。

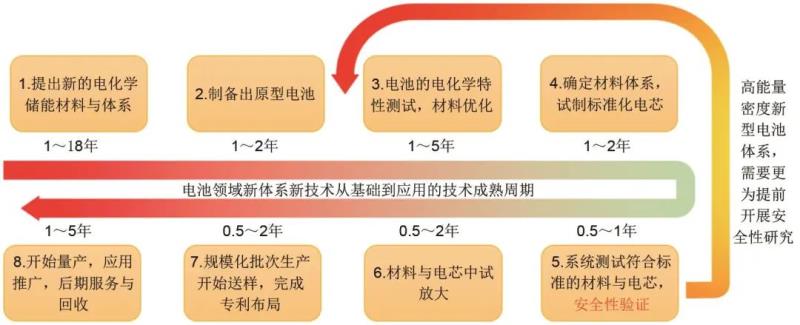

圖8 電池領域新技術的成熟周期與高能量密度新體系的安全性研究
目前，下一代化學儲能電池的材料體系尚未有定論，可能用于新一代鋰離子電池的新材料包括富鋰材料、無鋰高容量正極材料、硅基負極材料、鋰金屬負極材料、固態電解質等，如果考慮使用鋰金屬負極，鋰電池概念的外延還可進一步擴展。然而從學術報道來看，與新材料熱行為和新體系實用安全性相關的內容卻鮮有報道，目前對絕大部分新型鋰電池體系的安全性認知尚處于未知或初期階段。本文所綜述的研究方法既可以用于研究現有商業化鋰離子電池的安全性，也可以從材料層級提前理解新型鋰電池材料體系的熱穩定性，并基于模擬仿真方法預測其電芯和系統的安全性，這對選定下一代鋰電池的技術路線，保障高能量密度鋰電池新技術平穩落地，具有重要指導意義。
