中國儲能網訊：2021年底，許多省自治區發布了對風光電能新型儲能的發展方案，其中，對儲能時長提出了4小時以上的要求。
國家發改委《關于增加并網規模的通知》：超過電網企業保障性并網以外的規模初期按照功率15%的掛鉤比例（時長4小時以上）配建調峰能力；
遼寧發改委《全省風電建設規模增補方案》：鼓勵配套建設不少于風電裝機規模15%（時長4小時以上）的新型儲能設施；
內蒙古區政府《關于加快推動新型儲能發展的實施意見》：共享儲能電站功率不低于5萬千瓦，時長不低于4小時；
河北發改委《關于風電、光伏市場化并網的通知》：要求2021并網的風光發電站配儲10%-20%，時長4小時；
在對儲能時間的不斷要求下，新型儲能技術中的液流電池展現出獨特的優勢。液流電池作為一種新型二次電池，通過化學活性物質價態的可逆變化實現電池的充放電，進而達到化學能與電能相互轉化的目的。
眾所周知，太陽能、風能等可再生能源發電具有不穩定、不連續、不可控等特點，大規模并網會給電網安全穩定運行帶來沖擊，因此也造成了大量的棄風棄光問題，發展配套儲能電池系統并實現電能并網是目前新能源發電利用的重要問題。傳統鉛酸蓄電池，存在電池容量下降快，使用壽命短，環境污染等問題，許多鉛酸蓄電池在使用1-4年后，其容量下降達一半以上，這種低效率電池早已不滿足時代發展，占比也逐年下降。鋰電池則作為新型電池的代表，已全面步入產業化發展階段，鋰電池儲能由于其優異的比容量、高比功率、污染小、長循環壽命以及自放電小的特點，是當前電動汽車儲能系統的最佳選擇，但在可再生能源場景下，優勢不明顯，并伴隨著不可忽視的安全性問題。相較之下，液流電池的優勢便十分明顯，液流電池優勢可以概括為以下方面：
（1）儲能容量大：這個特點主要取決于液流電池電解質的活性物質并非包裹在電池里面，其正負電解液是存儲在外部不同儲液罐中，因此可以突破常規電池容量限制，使其可以根據負荷需求對儲液罐容量和電解液濃度進行不同規模設計，使其具有大規模接入電力系統的獨特優勢，可以適用于百千瓦到百兆瓦級的不同應用范圍；
液流電池總體結構圖[1]
液流單元電池結構圖[2]
（2）充放電特性優良：在目前以及成功實現應用的全釩液流電池中，由于釩離子在電化學反應中的高可逆性、低極化率，其充放電特性優異，并且其充放電切換的應答速度快，性能衰減程度小。目前，全釩液流電池充放電切換時間可達0.02s，滿電解液狀態下的電堆啟動可控制在2 min內；
（3）輸出功率可調：液流電池的輸出功率可以通過對堆棧數量的增減以及堆棧面積的大小調節實現對輸出功率的調節，這也使得液流電池能量輸出彈性大，可以靈活適應不同的功率需求。
（4）安全性能高、壽命長：隨著有關鋰電池爆炸的新聞層出不窮，電池安全問題不斷得到廣泛關注與研究。在鋰電池中由于鋰枝晶生長穿破隔膜導致電路短路的結構性損傷，使得體系溫度升高，并且鋰電池體系中電解液為可燃的低熔點有機脂類，并且具有大量石墨負極結構，從而誘發爆炸。液流電池的儲能介質則為水溶液，更為安全可靠，沒有爆炸或著火的風險；并且液流電池均勻性好，目前全釩液流電池循環壽命可達到15000次以上，壽命可達10年以上，是鋰電池的3-6倍；
（5）選址自由、環境友好、運維成本較低：相比于非液流儲能裝置對選址的較強依賴性，液流電池的選址相對自由，受地域、環境等限制相對較小。液流電池的電解液可以實現重復循環以及再生利用，因此可以很好地節約礦物資源。并且，系統可以全自動封閉運行，產生的污染也小，同時維護成本及操作成本較低。
當然，液流電池也有它自身所存在的瓶頸與挑戰，以目前應用最為廣泛的全釩液流電池為例：
（1）能量密度較低：由于液流電池能量密度較低，需要一定的占地面積，但是由于安全特性高，在百兆瓦級以上規模儲能裝機場景下，占地面積甚至?xí)?yōu)于鋰電池。
（2）工作溫度范圍較小：全釩液流電池工作溫度最佳工作溫度在5℃～45℃，鐵鉻液流電池最佳工作溫度為40-60℃，否則需要其它設備進行調節，增加設備運營成本。否則，一旦高于最佳溫度，正極溶液中析出的沉淀物將會堵塞流道，影響煙囪工作，導致液流電池失效。
（3）綜合成本較高：對全釩液流電池來說，其儲能成本是鋰電池的1-2倍，其中主要成本是釩電解液以及其中的關鍵結構離子交換膜，釩電解液的成本約占總成本四成左右。由于國內離子交換膜發展與國外先進技術存在一定差距，目前對以杜邦Nafion為代表國外進口膜的依賴性強，成本高。但由于規?；瘧?yīng)用的逐漸展開，液流電池成本正在不斷下降，預計在10年內降至1.3元/瓦時。
全釩液流電池和傳統鉛酸電池性能對比[3]
目前，液流電池除了應用最廣泛的全釩液流電池外，還有鐵鉻液流電池、全鐵液流電池、鋅溴液流電池、鋅鐵液流電池、多硫化鈉-溴液流電池、鋅錳液流電池等。2020 年底，國家電投成功研制的“容和一號”大容量電池堆在河北張家口戰石溝250kW/1.5MWh示范項目上成功應用，國家電投對其擁有自主知識產權，并且“容和一號”鐵-鉻液流電池堆量產線也于今年正式投產，每條產線每年可生產5000臺30kW“容和一號”電池堆，這標志著鐵鉻液流電池正式邁入商業化階段。預計今年年底，國家電投在內蒙古霍林河啟動的全球首個兆瓦級鐵-鉻液流電池儲能示范項目建設也將進入投產階段，隨著鐵鉻液流電池的不斷發展，將在可再生新能源儲能上提供新的可能性。

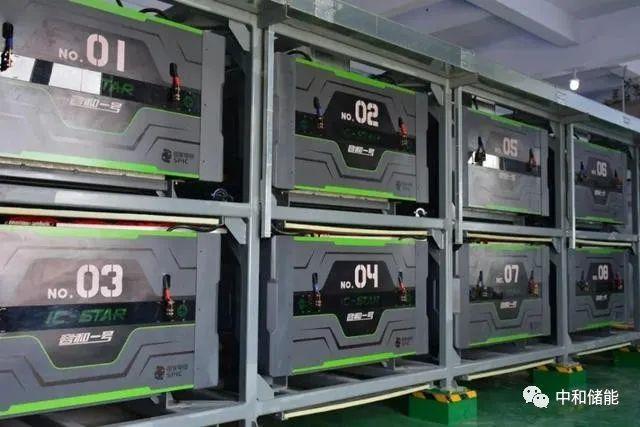

位于張家口的全球最大規模250KW鐵鉻液流電池儲能示范項目
總結：液流電池由于其儲能能量大、充放電性質優良、輸出功率可調、安全性能高、壽命長、選址自由、環境友好、運維成本較低等特點在處理不穩定、不連續、不可控新能源發電場景時，較傳統鉛酸電池以及新型鋰電池具有強大的長時儲能優勢。目前來看，雖然液流電池在工作溫度和綜合成本上還有一定局限，但隨著產業化布局以及伴隨的技術提升，液流電池將勢必成為可再生長時儲能裝置的優解。
