中國儲能網訊：01、釩液流電池工作原理
釩電池全稱為全釩氧化還原液流電池(Vanadium Redox Battery，VRB)，為液流電池的一種，是一種基于金屬釩元素的氧化還原的電池系統，其電解液是不同價態的釩離子的硫酸電解液。全釩液流電池，壽命長、規模大、安全可靠的優勢尤為突出，成為規模儲能的首選技術，在調峰電源系統、大規模風光電系統儲能、應急電源系統等領域具有廣闊的應用前景。

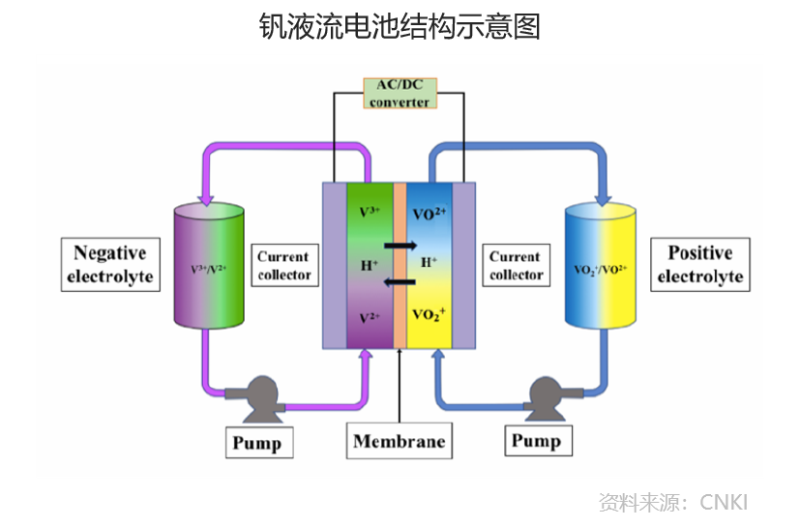

液流電池工作原理為通過外接泵與交換膜實現離子電化學反應。全釩液流電池是一種二次充電電池。利用VO2+/VO2+、V2+/V3+兩對氧化還原電堆的釩離子溶液分別作為正極和負極的活性物質，分別儲存在各自的電解液儲罐中。通過外接的泵，將電解液運輸至電池堆內的正極室和負極室，使其在不同的儲液罐和半液態的閉合回路中循環流動，并采用離子交換膜作為電池組的隔膜，電解質的溶液流過電極表面產生了電化學反應，從而實現釩電池的充放電過程。
充電過程：電池正極（陽極）發生氧化反應：VO2++H2O→ VO2++2H++e-；負極（陰極）發生還原反應： V3++e-→ V2+；總反應式為 VO2++H2O+V3+=VO2++2H++V2+。電子經外部電路由正極流向負極，氫離子經交換膜由正極室進入負極室，外部電流方向由負極至正極。
放電過程：電池正極（陰極）發生還原反應：VO2++2H++e-→ VO2++H2O；負極（陽極）發生氧化反應：V2+→ V3++e-；總反應式為 VO2++2H++V2+=VO2++H2O+V3+。電子經外部電路由負極流向正極，氫離子經交換膜由負極室進入正極室，外部電流方向由正極至負極。
根據不同儲能應用場景，釩液流電池系統主要分為集裝箱型及建筑物型。小規模的液流電池系統基本上是集裝箱化，大規模的能源基地的液流電池系統基本為建筑物化。
此外，德國已出現家用小型釩電池儲能產品，我國家用釩電池產品市場有待突破。德國 Voltstorage 公司已推出1.5 kW/6.2 kWh家用釩液流電池產品，配合家用光伏系統即可實現能源自給。目前推出的產品尺寸為580×580×1406 mm，并且可通過多個產品串聯提高儲能系統功率與容量。
02、釩液流電池發展歷史
1974年，Thaller提出了一種電化學儲能技術，這種新的蓄電池稱作液流電池，也是釩電池的前身。1984年，澳大利亞新南威爾士大學（UNSW） 的Marria Kazacos教授開始研究硫酸氧釩做正負極電解液，提出了全釩液流電池。自此，釩液流電池進入公眾視野。
中國發展釩液流電池產業目前處于全球領先。1995年，中國工程物理研究院電子工程研究所首先在中國展開釩電池的研究，研制成功500W和1kW的樣機,擁有電解質溶液制備等多項專利。
2006年，中國科學院大連化學物理研究所研制成功10kW試驗電堆,并通過國家科技部驗收,標志著中國的全釩液流電池系統取得階段性成功。研究開發的全釩液流儲能電池示范系統由千瓦級電池模塊、系統控制模塊和LED屏幕三部分組成。利用該系統可實現利用儲能電池儲存夜間電能，在日間對LED屏幕進行供電。
清華大學利用在膜分離功能材料制備、膜過程與設備設計等方面的研究經驗和技術積累,以及電解質溶液熱力學、功能膜材料物理化學、化工過程傳質學的豐富理論研究成果,在電堆流道設計、電堆密封結構、鎖緊方式方面取得研究成果， 并成功研發出全釩液流電池測試平臺。
北京普能世紀科技有限公司于2009年收購VRB公司，由此掌握釩電池的核心專利權。普能公司已經在釩電池的電堆集成技術、關鍵材料研發以及電解液制備技術三方面取得重大成果，占據了國際領先地位。
目前，中國已有北京普能、大連融科、上海電氣等多家釩液流電池產業龍頭企業。
03、釩液流電池相比其他儲能的優劣勢
在各類儲能電池中，釩液流電池優點十分明顯：
1、儲能上限高且可控，功率也可自由調節。釩液流電池儲能系統的一個顯著優勢是它的模塊性，即系統的功率組件與容量組件可以獨立設計。如兆瓦級系統設計由可多個 250kW 標準模塊組成，VRB-ESS系統的額定功率由電堆的數量決定而儲電容量則由電解液的體積決定。如果一套系統需要較高的額定功率或者額外的儲電容量，那么簡單地增加電堆數量或者添加電解液就可以解決了。
2、安全性高。釩電池無爆炸、火災隱患。釩電池的活性物質以液態形式貯存在電堆外部的儲液罐中, 流動的活性物質使?jié)獠顦O化可減至最小，即使正負電解液混合，也無危險，但電解液溫度略有上升。此外，其所有的部件基本上都浸泡在溶液當中，散熱得到了溶液的支持，同時由于開放的體系，不會存在類似鋰電池熱失控這一問題。
3、使用周期長。由于釩電池正負活性物質分別只存在于正極和負極電解液中，在充放電過程中不存在復雜的固相反應, 因此電池壽命長。能耐受大電流充放，可以在不損壞電池的情況下進行深放電，循環次數≥13000次以上，電池使用壽命可達15-20 年。
4、效率高。由于釩電池電極的催化活性高，正負活性物質分別儲存在正負電解液儲槽中，避免了正負活性物質的自放電消耗，滿充后可長期保持，極低的自放電率，自放電幾乎可以忽略不計。充放電能量轉換釩電池的效率高達75%以上。
5、響應速度快、充電便捷。釩電池組充滿電解液瞬間啟動。運行過程中，充放電狀態切換僅需0.02 秒，響應速度為 1 毫秒。另外，可以通過直接更換電解液實現釩電池的瞬間充電。
6、環境友好。和常用的鉛酸電池相比，在靜態運行時，壽命周期內總的排放量僅有鉛酸電池的7-25%；電解液可更換、回收，離子膜不需要貴金屬作電極催化劑，電極材料多為碳材料制品。
7、安置便利。釩電池可全自動封閉運行，正常工作時對外界無污染，安裝定位自由度大，除溫度外對安裝環境沒有過高要求。
另一方面，釩電池也存在一些待解決的缺點：
1、體積、質量龐大。受制于電解液中離子溶解度上限，釩電池比能量密度低，且技術難以突破。同樣能量的釩電池體積可達鋰電池的3-5倍，質量達2-3 倍。因此，釩電池僅能適用于靜態儲能系統，難以應用于電動汽車、電子產品等領域。
2、環境溫度要求。釩電池通常工作環境溫度需保持在 0-45℃，溫度過低會導致電解液凝固，而溫度過高則會導致溶液中的 V5+形成 V2O5析出，從而堵塞電解液通道，導致電池報廢。
3、副產物處理要求高。電解質的原料、正沉淀和由泄漏的正溶液的空氣干燥形成的薄層都具有相同的東西，即V2O5，是一種高毒性的化學品。
4、高成本、高維護成本。成本高昂，目前 5kW 釩電池僅材料成本可達40 萬以上；正常使用情況下，每隔兩個月就要由專業人士進行一次維護，高頻次的維護使其難以在用戶側廣泛應用。
04、釩液流電池產業鏈核心資源——釩金屬
1、釩資源缺口即將出現
目前 1GW 釩電池用五氧化二釩的量為1萬噸左右，假設釩電池在儲能領域的滲透率達到15%，則2025年新增釩電池裝機量為4.5GW，由此帶來的五氧化二釩新增需求量為4.5萬噸，相當于 2020 年釩電池市場規模的 9 倍，釩資源供給缺口隱現。隨著儲能發展帶動釩電池的應用滲透率提升，釩有望成為繼鋰鈷鎳之后的又一重要能源金屬。
2、釩金屬簡介
釩是一種堅硬的銀灰色金屬元素。它是一種延展性過渡金屬，具有天然的耐腐蝕性和對堿、酸和鹽水的穩定性。釩存在于60多種不同的礦物中，包括釩礦、角閃鋅礦、玫瑰鉛礦和銅礦。釩也存在于原油、煤炭和瀝青砂等化石燃料中。世界上幾乎所有的釩都是從開采的礦石中分離出來的精礦(通常是富釩和富鈦的磁鐵礦)，或者是煉鋼爐渣的副產品。
釩的產品分為初級產品、二級產品和三級產品，五氧化二釩和釩鐵是主要產品。初級產品包括含釩礦物、釩渣、石煤和含釩固廢等，二級產品包括五氧化二釩（V2O5）和三氧化二釩（V2O3）等，三級產品包括釩鐵、釩氮合金、釩鋁合金和碳化釩等。
3、釩金屬儲產量分析

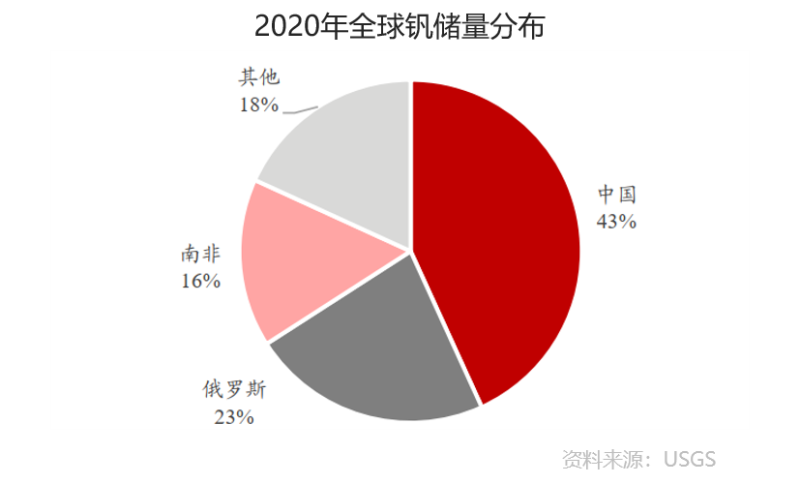

全球釩礦儲量主要集中在中國、俄羅斯、南非，中國儲量占全球的43%。根據USGS數據，全球釩礦儲量共計2200萬噸（金屬量，下同），其中中國儲量950 萬噸，占比達到43%，俄羅斯和南非占比分別達到23%和16%。

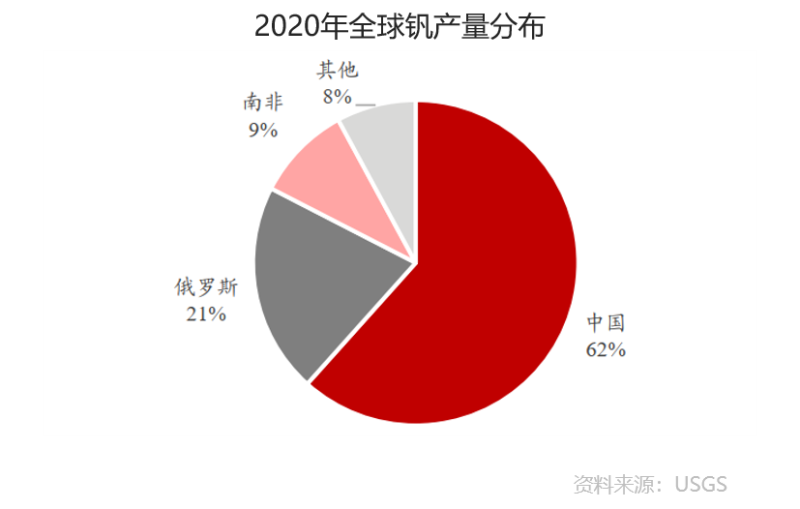

產量方面，中國釩礦產量仍然占全球最高。2020年全球共生產礦產釩8.6萬噸，中國生產礦產釩5.3萬噸，占全球釩礦產量62%，俄羅斯和南非分別生產釩1.8萬噸和0.8萬噸。
用當年儲量比上當年產量，得到靜態的開采年限，以此衡量資源的相對充足度。2020年全球釩靜態開采年限達到253年，相比于其他金屬20-50年的靜態開采年限，釩的資源十分充足，其資源儲量完全有能力保障需求的數量級增長。
4、石煤提釩將有效緩解釩資源缺口
國內釩礦主要包括釩鈦磁鐵礦和黑色頁巖型（石煤）釩礦。釩鈦磁鐵礦以共伴生存在為主，分布區域主要有四川攀枝花地區、河北承德地區和遼寧朝陽地區。由于釩渣是由釩鈦磁鐵礦煉鋼過程中產生，在中國鋼鐵企業產能和產量受到政策約束的背景下，這一釩供應最主要來源將難以產生增量供給，所以，釩資源缺口只能由石煤釩礦的開采補足。
石煤提釩環保問題嚴重。石煤提釩的傳統工藝為鈉鹽焙燒法。通過焙燒石煤，使其中的低價釩（三價、四價）轉化為高價釩（五價），高價釩再與鈉鹽結合生成水溶性的釩酸鹽。將焙燒后的礦料用水浸或酸浸，再沉粗釩-粗釩堿溶-沉偏釩酸銨-熱分解-精釩。該工藝流程簡單，生產條件要求低，設備簡陋，建廠時間短，成本低，見效快，非常適合個體私營和小企業經營。缺點是排出大量富含對周邊環境造成嚴重污染的HCl、Cl2等腐蝕性氣體的廢氣；回收率低、資源綜合利用差，全流程總回收率低于45%。
隨著釩需求的增長，越來越多的獨立釩礦山正在被開發。如果釩的需求以高于鋼鐵產量增速繼續增長，就不得不導致更多的獨立釩礦山得到開發，但中國正在執行越來越嚴格的環保政策，這導致能通過政府環評的公司少之又少。符合環保要求的石煤提釩公司成為整個釩液流電池產業鏈的最核心資源。
05、總結
釩液流電池通過釩離子的氧化還原反應實現充放電功能，其原理及特性使其具備安全性高、儲能上限高、功率可自由調節、使用壽命長、自放電率低、環境友好等一系列其他儲能方式所不具備的優勢。
隨著儲能行業的大爆發，釩液流電池的需求迎來飛速增長，產業鏈上游釩金屬核心資源的短缺矛盾將日益凸顯。石煤提釩是提高釩金屬供應最重要也是最可行的路徑。掌握石煤釩礦資源及石煤提釩核心技術的企業將贏得這場儲能競賽的最終勝利。
