中國儲能網訊：項目中壓系統的初步設計的結構形式采用IEC 62271-212類型的滑撬式變電站，中壓側采用戶外環網柜。
變壓器容量為：4套 雙分裂 6560kVA@30℃+1套 雙繞組 3280kVA@30℃
環網柜為典型的24kV 630A 20kA 2路負荷開關（手動操作）+1路斷路器（電動操作）方案
其中斷路器配置50/51/51N保護功能，沒有配置50N保護功能很好，具體保護功能詳見《ANSI 設備代碼》
斷路器接線的表達方式稍微有點奇怪，在上隔離和出線端布置了兩套聯鎖的接地開關，這和實際供貨產品存在不一致。
BIL 125kV，環進環出和斷路器饋線均未見配置中壓避雷器，不濫用中壓避雷器很好。
圖1 典型升壓變流單線圖
圖2 25MW/28.98MWh系統單線圖

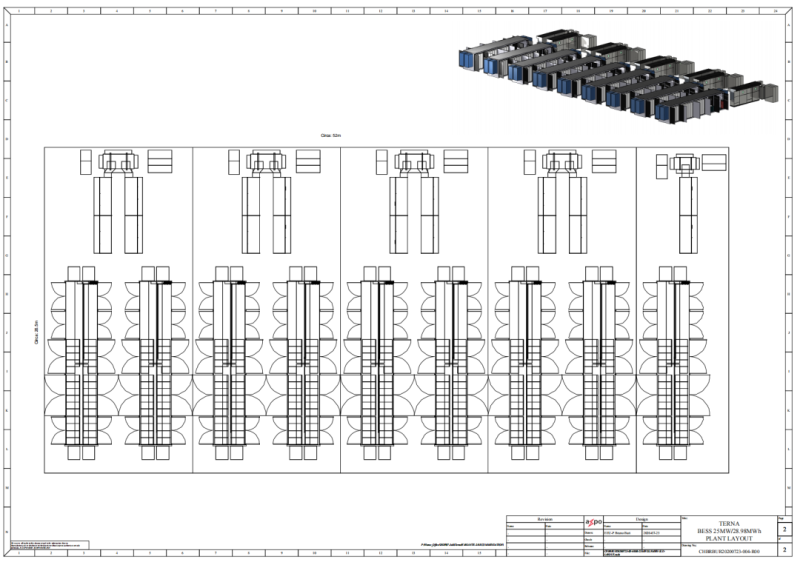

圖3 25MW/28.98MWh系統布置圖
