摘 要 電動汽車動力電池的退役潮來臨，大量退役動力電池的處理成為當前的一大難題，將其規模化應用于儲能系統是解決該問題的有效途徑，研究梯次儲能的經濟性對促進規?；瘧?yīng)用具有重大現實意義。首先分析了梯次儲能系統的成本構成，并采用平準化成本模型分析了梯次儲能的成本參數敏感性。其次，分析了退役電池梯次利用現狀，探討了梯次利用關鍵技術發展趨勢；最后分析了梯次儲能規?；瘧?yīng)用時在實現盈利和優于新電池情況下的邊界值，為梯次利用提供參考。
關鍵詞 梯次利用；經濟性；平準化成本；敏感性；經濟邊界
2020年，我國新能源汽車產量達136.6萬輛，新能源汽車保有量達492萬輛，動力電池裝車量累計63.6 GW·h，然而動力電池容量衰減至70%～80%時，將從電動汽車中退役。2020年國內累計退役的動力電池超過25 GW·h，2021年被認為是動力電池退役潮的元年。為了應對大規模退役動力電池的處理問題，8月19日，工業和信息化部聯合科技部、生態環境部、商務部、市場監管總局印發《新能源汽車動力蓄電池梯次利用管理辦法》，辦法中提出鼓勵梯次利用企業與新能源汽車生產、動力蓄電池生產及報廢機動車回收拆解等企業協議合作，加強信息共享，利用已有回收渠道，高效回收廢舊動力蓄電池用于梯次利用；鼓勵動力蓄電池生產企業參與廢舊動力蓄電池回收及梯次利用；提高梯次利用效率，提升梯次產品的使用性能、可靠性及經濟性。
針對電池退役后的處理方式，目前主要存在報廢回收和梯次利用兩種途徑。針對報廢回收的途徑，文獻認為三元材料電池的拆解回收具有較高的經濟性，磷酸鐵鋰電池的拆解回收不具有經濟性，建議進行梯次利用。而退役動力電池梯次利用也與經濟性有著密不可分的聯系。
目前儲能主要存在兩種應用模式：分布式和集中式。分布式儲能具有功率等級低、應用規模小的特點，梯次儲能分布式應用時電池的容量、內阻等一致性易于滿足，價格相對較低，安全風險低。2020年鐵塔公司在通信基站備用場景中采用梯次鋰電池，其最低價格為0.664元/(W·h)；煦達新能源也建設了總規模接近60 MW·h的中小型用戶側梯次儲能項目，規模為幾百千瓦時至兩三兆瓦時之間。集中式儲能為兆瓦時級別，甚至達到百兆瓦時，一般包含電池、電池管理系統、能量管理系統、PCS系統、消防系統、就地監控系統、溫控系統、照明、集裝箱，但是在規?；瘧?yīng)用中由于一致性、安全性等要求，應用經濟性差，億緯鋰能曾在2019年中標梯次利用磷酸鐵鋰動力電池儲能系統，其投標報價為1.73元/(W·h)，2020年中天科技以1.68元/(W·h)的價格中標2 MW/4 MW·h梯次利用磷酸鐵鋰電池儲能系統，價格為備用場景退役電池價格的2～3倍。文獻[5]分析了梯次儲能應用于住宅儲能和削峰填谷場景下的經濟性，在無政府補貼時，梯次儲能的經濟性較差；文獻分析了不同地方使用梯次鋰離子電池的經濟成本，發現梯次電池比新電池具有更好的環境效益，但在經濟方面投資回收期較長；文獻[7]分析了梯次利用電池儲能系統參與用戶側削峰填谷的經濟性，并與新電池儲能系統進行對比，在梯次電池價格為0.6元/(W·h)、成組及BMS成本為0.4元/(W·h)、PCS成本為1元/(W·h)、單位運維成本為0.05元/(kW·h)、能量轉換效率為85%、容量衰減為5%/(A·h)、循環次數為2000次的邊界條件下，投資收益始終為負值，但該文獻僅從不同的電池價格分析了經濟性，并未考慮到梯次電池儲能其他參數條件的變化對經濟性的影響。目前梯次儲能正在向規模化發展，南方電網承擔梯次利用國家重點研發項目，已建成百兆瓦時梯次利用示范工程，電池類型包含退役磷酸鐵鋰、鈦酸鋰、三元鋰和B品鈦酸鋰，以退役磷酸鐵鋰為主，主要通過包級和模塊級形式利用；南京江北在建的電網側130 MW/260 MW·h梯次儲能項目，雄安新區正在規劃2 GW·h的梯次電池調峰調頻儲能項目等。
本文對退役電池梯次利用全生命周期進行分析，主要考慮了動力電池車上退役、梯次利用、再退役階段。首先分析了梯次儲能系統的成本類型，并采用平準化成本模型分析了梯次儲能的成本參數敏感性；其次，闡述了退役電池梯次利用的經濟現狀，并對未來的發展趨勢進行展望；最后在不同設定條件下分別探討了規模化梯次儲能實現盈利和優于新電池時的邊界值。本文旨在對梯次利用過程中技術發展進行展望，探討梯次儲能規?；瘧?yīng)用的經濟趨勢，為梯次利用提供參考。
1 梯次儲能平準化成本
1.1 成本模型
梯次儲能系統的成本通常包含電池成本、功率變換器成本(power conversion system，PCS)、電池管理系統成本(battery management system，BMS)、集成成本、置換成本、運行維護成本、冷卻系統成本以及電熱安全成本、殘值。
電池成本：電池成本包含前期分選與檢測費用，按照容量計算，其成本模型為
式中，CE為電池容量單價，元/(W·h)；ER為儲能的額定容量，W·h。

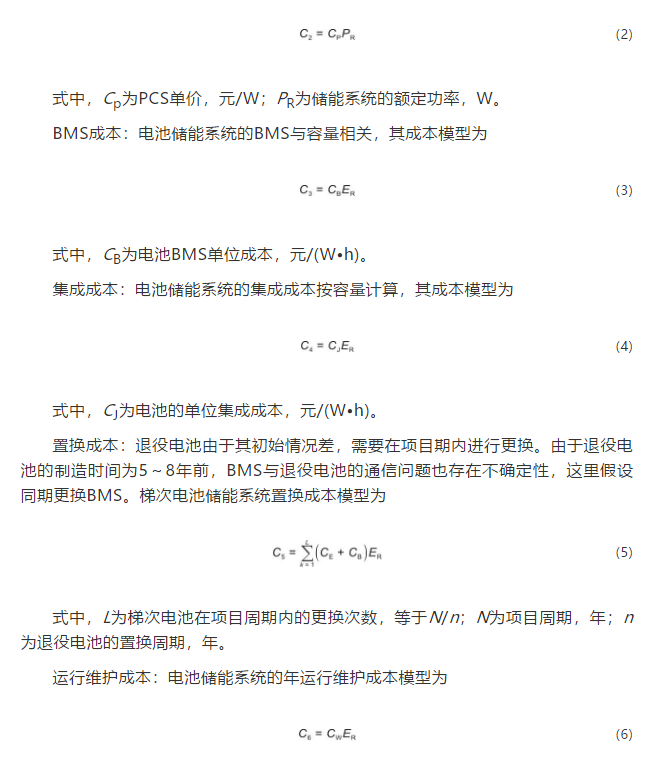

PCS成本：PCS控制儲能系統的功率，其成本模型為
式中，CW為電池單位容量的年運行維護價格，元/(W·h·年)。
電熱安全系統成本：儲能在運行過程中由于SEI膜分解、正負極材料與電解液反應會產生熱，導致內部溫度升高，進而會影響儲能系統的能量釋放效率及循環壽命，電熱安全系統可以監控儲能系統的產熱情況并控制散熱系統運行，使儲能系統運行在適宜溫度范圍，提高儲能系統的利用效率。儲能系統的電熱安全管理系統成本模型為

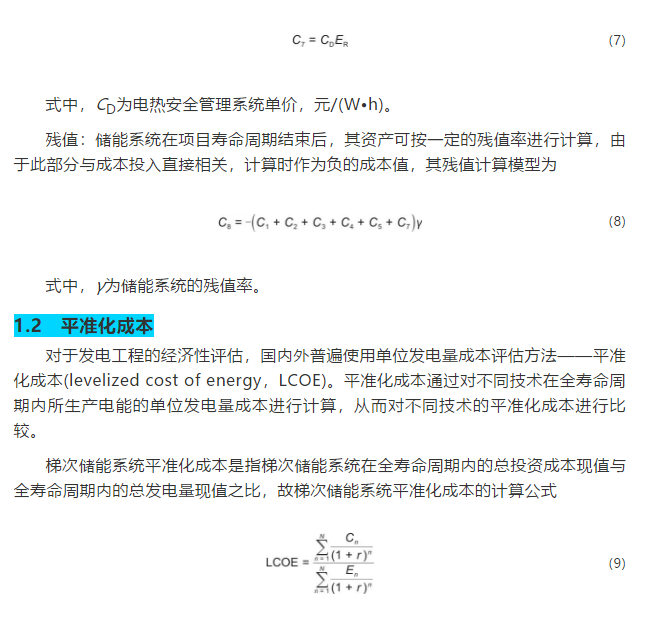

式中，Cn為第n年的總投資成本；En為儲能系統第n年的總放電量；r為折現率；η為儲能系統能量轉換效率；n為退役電池的置換周期；N為儲能系統的運行年限。
目前已投運的梯次儲能工程運行時間短，尚未有數據表明梯次電池在工程應用中的實際循環壽命，這里以實驗室測試數據為例，容量衰減速率按照2%/100次計算，循環壽命以1500次為例。以深圳某10 MW/25 MW·h梯次磷酸鐵鋰儲能系統為例，具體參數見表1，該儲能系統平準化成本約為0.86元/(kW·h)。
表 1 儲能系統參數
1.3 成本敏感性
在表1所列的參數下，梯次儲能平準化成本參數的敏感性如圖1所示，容量衰減為2.5%的平準化成本以右軸數據為準，其余以左軸數據為準。平準化成本受退役電池單價、容量衰減率影響較大。

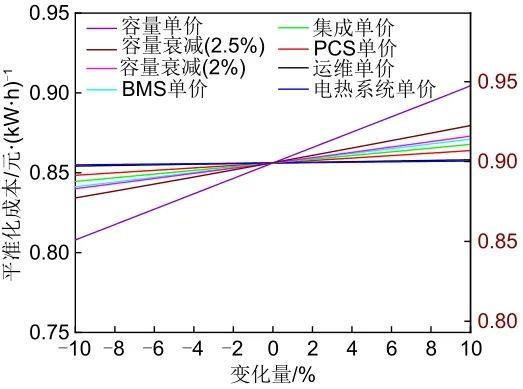

圖1 平準化成本敏感性
2 儲能梯次利用現狀
為了使退役電池能夠安全可靠經濟地梯次利用于儲能系統，動力電池退役后需經過如圖2所示流程再進行梯次利用[10]。
圖2 退役電池梯次利用流程
2.1 電池實際可用量少
2015年以來，我國新能源汽車動力電池產量與裝機量呈現出高速增長的態勢，截至2018年底，我國動力電池累計量超過130 GW·h，2019年底累計超過了190 GW·h。據推算，到2025年累計退役量約為116 GW·h。然而當前退役的電池受前期生產制造水平低影響，約有50%～60%可達到規?；荽卫靡?，出現退役量大實際可用量少的現象。據資源強制回收產業技術創新聯盟不完全統計，2017年，我國共回收處理廢舊動力電池約1.1萬噸，其中來源于研發實驗和生產制造產生的廢舊動力蓄電池約0.8萬噸，產生于新能源汽車報廢動力電池約0.3萬噸。
2.2 分選重組費時費力
退役電池分選重組流程如圖3所示。分選困難的原因如下。
圖3 分選重組流程
（1） 電池結構類型復雜多樣
我國動力電池企業曾有230多家，直至2020年仍有70多家動力電池企業實現了動力電池配套，而每家企業具有不同的設計，電芯類型、模組成組方式及連接方式、內外部結構設計、工藝技術各不相同，導致拆解分選困難，產線自動化程度低，人工費用高。
（2） 電池歷史運行數據缺失
依據退役動力電池歷史運行數據的完整程度可分為兩大類：白箱電池和黑箱電池。
目前投運的梯次儲能工程使用的梯次電池多為早期投運的電池，數據管理并未形成規范的記錄，多為缺失歷史運行數據的黑箱電池，導致動力電池無法采用快速高精度的檢測方法，動力電池安全性能評估和價值判斷準確性低，增加了價值評估的復雜度和評估成本。
2.3 安全性尚未解決
對于退役動力電池，由于其在車內運行3～8年，受到運行過程中的振動和擠壓等外力，發生內部枝晶生長、電解液消耗、晶體結構變化、界面阻抗增加等問題，導致發生安全事故的風險增加；且不同電動汽車的使用環境、工況不同，電池的容量保持率也不一致，大容量集成時，其安全性問題更為突出。
2021年9月，國家能源局印發《新型儲能項目管理規范(暫行)》?！兑?guī)范》中要求電網企業應公平無歧視為新型儲能項目提供電網接入服務，針對新建動力電池梯次利用儲能項目，必須取得相應資質機構出具的安全評估報告，已建和新建的動力電池梯次利用儲能項目須在線監控電池性能參數，定期進行維護和安全評估。
2.4 系統設備特殊化
梯次電池應用技術難點如圖4所示。

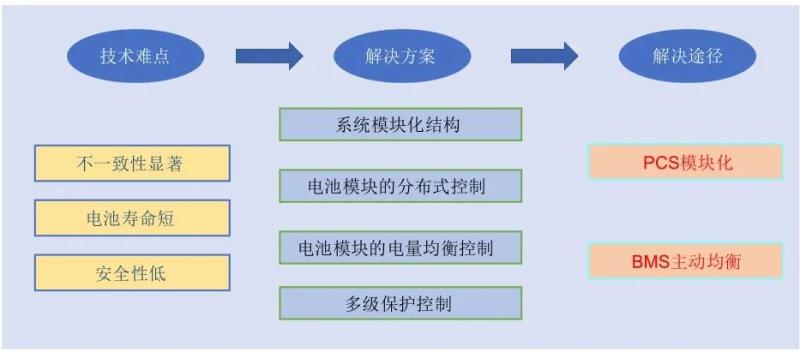

圖4 梯次儲能規模化應用技術難點
常規PCS和BMS被動均衡無法解決退役動力電池運行過程一致性發散的問題，導致模塊利用率低。需要采用退役電池的專用拓撲結構和BMS均衡策略，例如單雙級混合式拓撲、直流多分支兩級拓撲、BMS主動均衡等，防范和抑制退役動力電池安全問題，PCS與BMS設備類型對比，見表2。

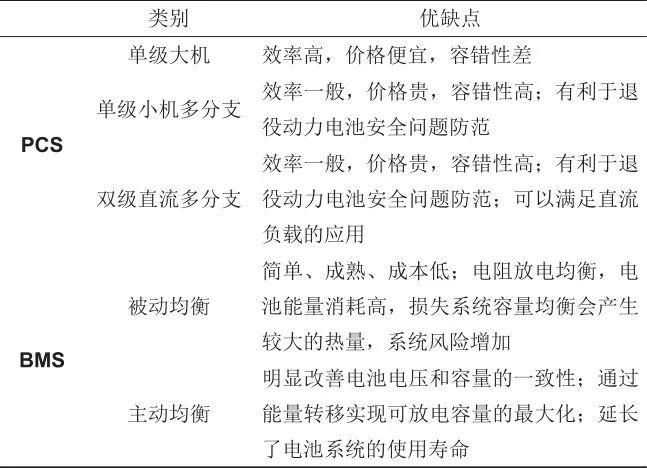

表2 PCS與BMS設備
退役動力電池規模化應用過程中分選出指定容量的退役電池，需要雙倍容量甚至更多的退役電池；同時動力電池循環利用成為“十四五”循環經濟發展重點工程與行動，各大企業提前布局爭奪資源；且梯次儲能的安全性尚未得以保障，需要增加安全管控設施保障安全等，導致現階段梯次儲能成本偏高。
3 梯次儲能系統經濟趨勢
在第2部分中分析了梯次儲能系統應用現狀，這一部分將分析梯次儲能經濟性的發展趨勢，便于探究梯次儲能參數的經濟邊界值。
3.1 標準體系與政策保障梯次利用安全經濟
退役電池梯次利用標準體系逐步健全，覆蓋了退役電池從電動汽車中拆卸、包裝運輸、拆解、余能檢測、梯次利用于儲能場景到再退役的各個環節，促使梯次利用更加規范，提升梯次利用安全保障能力。關于退役電池梯次利用的相關標準見表3。

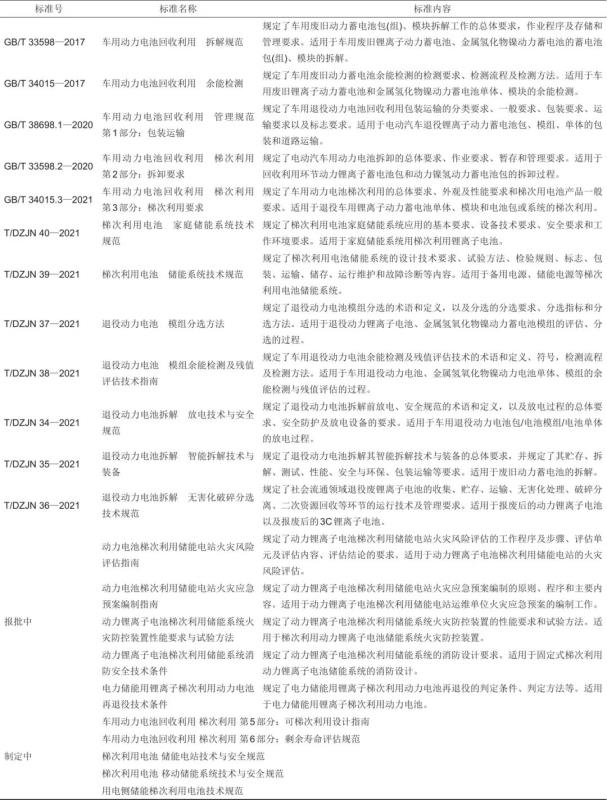

表3 梯次利用相關標準
在政策方面，近年來工信部針對動力電池梯次利用頒布了多項政策，加強退役動力電池梯次利用管理水平，保證梯次利用電池的安全性。
3.2 分選重組自動化技術降低成本
目前分選重組主要為人工操作，表現為效率低、費用高等特點。動力電池退役量增加，退役動力電池歷史運行數據的存在可省去測試獲取數據環節，進而縮短分選時間，提高快速分選精度及分選量，節省大量測試成本，并且能夠有效保證梯次電池后期應用的可靠性，減少電池性能不確定帶來的不確定成本。眾多企業也競相布局梯次利用，退役動力電池梯次利用技術將逐步完善，拆解分選重組工序向著自動化、柔性化、高效化、安全化的方向發展，能夠減少人工拆解的安全隱患及費用投入，全自動化產線的投入可降低成本，改善梯次儲能的經濟性。
3.3 峰谷價差擴大提升收益
2021年7月29日，國家發改委發布《國家發展改革委關于進一步完善分時電價機制的通知》，提出進一步完善峰谷分時電價機制，對峰谷時段劃分、峰谷價差空間、分時電價與電力市場化交易銜接等問題，提出了相應政策措施?！锻ㄖ访鞔_了峰谷價差空間，峰谷電價價差達到4∶1；同時建立了尖峰電價機制，尖峰電價在峰段電價基礎上上浮比例不低于20%，鼓勵工商業用戶通過配置儲能、開展綜合能源利用等方式降低高峰時段用電負荷、增加低谷用電量。廣東省發展改革委率先調整了峰平谷電價，在8月底下發了完善峰谷分時電價政策有關問題的通知，其中峰平谷比價從現行的1.65∶1∶0.5調整為1.7∶1∶0.38，峰谷電價價差提高到4.47∶1，差價達到0.8元/(kW·h)[18]，每度電收益增加0.1～0.2元；尖峰電價在峰段電價基礎上上浮25%，尖峰低谷電價差達到1.0元/(kW·h)以上，可進一步縮短梯次儲能的投資回收年限。
4 梯次電池經濟邊界值分析
退役電池在儲能場景梯次利用時，其規?；瘧?yīng)用的經濟性主要關注以下兩點：(1)能否通過峰谷套利實現盈利？(2)是否優于新電池儲能？
4.1 梯次電池儲能盈利邊界
目前深圳市現行電價峰谷價差為0.688元/(kW·h)，而梯次電池的平準化成本為0.86元/(kW·h)，在當前情況下梯次儲能不具備盈利能力。在1.3節中提到梯次儲能經濟性受電池價格、循環次數和PCS價格影響較大，接下來分析實現盈利時電池價格、循環次數和PCS價格的邊界。在不同循環次數時，不同電池價格和PCS價格下系統的平準化成本結果如圖5～圖7所示。

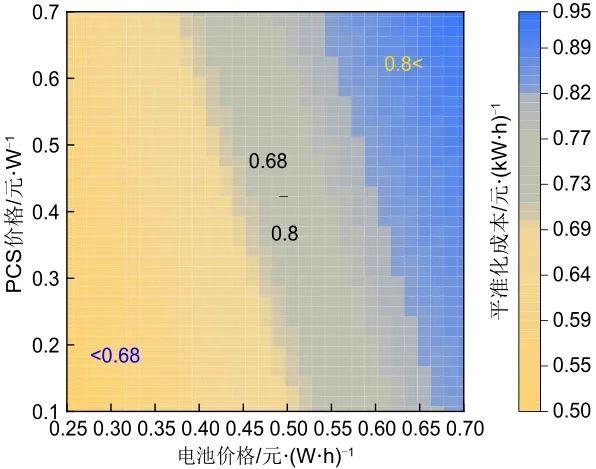

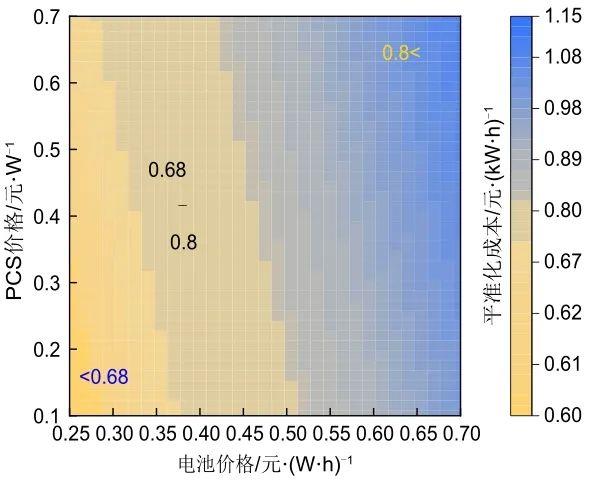

圖5 1500次循環壽命下平準化成本

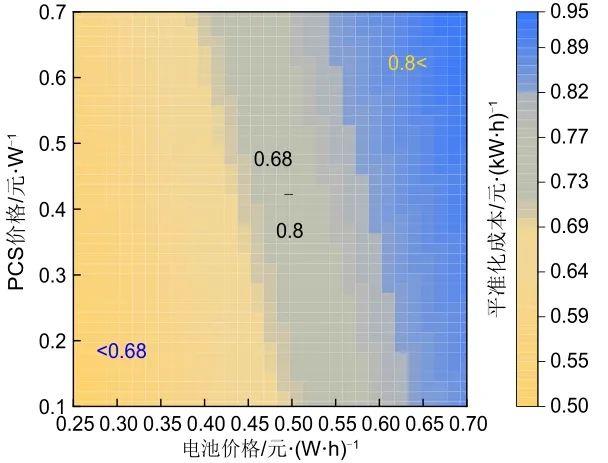

圖6 2000次循環壽命下平準化成本
圖7 2500次循環壽命下平準化成本
退役電池循環壽命為1500次時，平準化成本低于峰谷價差時電池價格邊界約為0.33元/(W·h)；當循環壽命超過2000次時，電池價格邊界約為0.45元/(W·h)；當循環壽命超過2500次時，電池價格邊界約為0.465元/(W·h)，與循環壽命為2000次時邊界值接近，原因是這兩種情況下電池都只需要置換兩次，只是放電量不同。
目前部分省份已經調整了峰谷電價，峰谷價差達到了0.8元/(kW·h)，在此邊界下當電池循環次數達到2000次以上，就能夠?qū)崿F(xiàn)盈利。
4.2 梯次電池儲能優于新電池儲能邊界
近年來新磷酸鐵鋰電池價格以每年約10%的比例不斷下降，目前新電池平準化成本約為0.7元/(kW·h)。磷酸鐵鋰儲能裝機量迅速攀升，導致電池原材料緊缺，近年來新能源汽車銷量快速增長帶動了動力電池裝車量的增加，導致電池原材料價格上漲。鋰電池的正極原材料，包括碳酸鋰、氫氧化鋰等，自2020年以來，電池級碳酸鋰的出廠價從最低4.2萬元/t增至9.5萬元/t，氫氧化鋰的出廠價則從最低4.3萬元/t增至9.0萬元/t。
這里假設新電池可循環5000次，圖8和圖9分別為梯次電池循環1500次和2500次時新舊電池不同價格下的平準化成本比較。
圖8 退役電池1500次循環次數，電池價格不同時新舊電池平準化比較

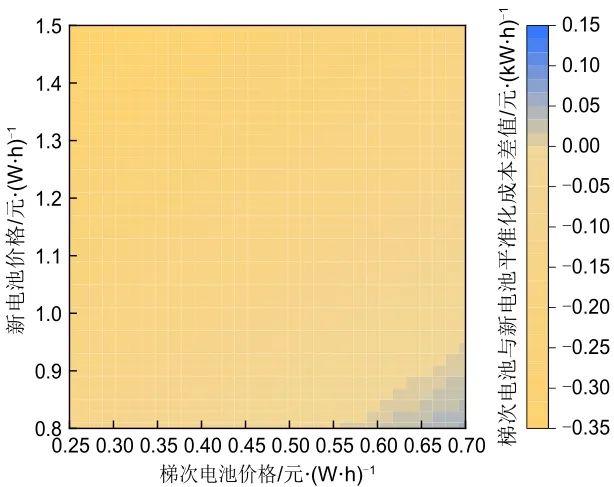

圖9 退役電池2500次循環次數，電池價格不同時新舊電池平準化比較
梯次電池循環次數為1500次時，其成本高于新電池；但是當梯次電池循環次數達到2500次時，成本會低于新電池，再加之梯次電池初始投資額低的優勢，可促進梯次電池的規?；瘧?yīng)用。
5 結論
本文分析了規?；荽蝺δ艿慕?jīng)濟性，在當前情況下梯次儲能系統經濟性較差，隨著退役電池性能的提升，梯次儲能的經濟性將出現轉折。當峰谷價差達到0.8元/(kW·h)時，梯次電池循環次數達到2000次以上，可實現盈利；梯次電池循環次數達到2500次以上時會優于新電池。
在雙碳目標下，梯次利用動力電池規模化是一項雙贏技術，既能滿足市場對儲能的需求，又能解決退役電池的處理問題，因此梯次利用關鍵技術問題需加大研究力度，提高經濟性。
