中國儲能網訊：4、定義長時儲能系統的持續時間以建立其提供資源充足性的能力
除了便于溝通和交流之外，出于監管和市場的各種原因，為定性形容詞指定數值也很常見。即使沒有潛在的監管需求，為長時儲能系統等定義生成基于儲能應用的閾值也可能很有用。對于長時儲能系統(LDES)來說，這種定義方的法最終將持續時間與特定應用（其提供固定儲能容量的能力）聯系起來。
為了提供穩定的儲能容量和支持資源充足性，并且越來越多地部署儲能系統，采用固定容量也是一個重要方面。
很多報告和文獻中出現對于長時儲能系統(LDES)的討論。這也反映了現在或在不久的將來對長時儲能系統(LDES)的旺盛需求，其中現有發電資產的退役或電力需求的增長，增加了對能夠滿足這些市場需求的長時儲能系統的需求。
根據提供固定容量所需的最短持續時間來定義長時儲能系統(LDES)，會導致隨著時間和位置而變化的更大范圍持續時間。因此，這種定義方法最終與第一種方法（一致性和易于溝通）相沖突。
為了探索定義中可能存在的不一致，必須首先檢查作為持續時間函數的容量信用，或儲能系統的有效承載能力(ELCC)。簡單地說，如果1MW的儲能系統要完全取代1MW的傳統發電設施，則需要有足夠的持續時間來提供相等或更大的有效承載能力(ELCC)。
有效承載能力(ELCC)反映了發電設施在大修時等停電風險峰值期間可用的能力，這通常對應于電力峰值需求期間，或者越來越多地對應于峰值凈需求，其中凈需求是正常需求減去可變可再生能源（VRE）提供的電力。圖1顯示了一個簡單的近似方法示例，該方法用于計算將凈峰值負載減少特定儲能容量（基本上代表100%容量信用）所需的持續時間。在本例中，模擬替代佛羅里達州1,700MW的傳統峰值發電容量。通過儲能系統的額定容量來測量減少凈負載所需的能量，在這種情況下約為7,000MWh，相當于大約4小時的持續時間。

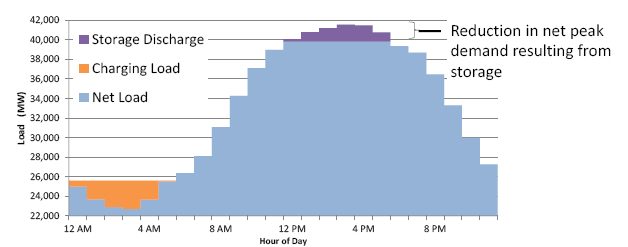

圖1.采用儲能系統滿足峰值需求
可以使用簡單的方法（例如圖1中所示的方法）來估計作為持續時間函數的儲能容量信用，主要使用線性降額。在之前的示例中，一個裝機容量1,700 MW、持續時間為4小時的儲能系統，可以提供大約1,700MW的有效承載能力(ELCC)（100%容量信用），并且具有相同裝機容量且持續2小時的儲能系統可以降額至850MW（意味著它將在4小時內以850MW輸出電力）。
在這個針對特定位置和電網組合的示例中，持續時間為4小時的儲能系統可以為系統資源充足性貢獻其裝機容量的100%。雖然這是一個近似值，但研究發現，在美國夏季峰值期間的許多地區，4小時持續時間的儲能系統可以提供更高的儲能容量。這符合美國許多市場區域?yàn)闈M負荷信用設定的閾值。
這一結果的含義是，至少在美國某些地區，目前不需要10小時持續時間的儲能系統來提供系統級資源充足性。因此，基于應用場景的長時儲能系統(LDES)定義（就提供固定容量所需的最短持續時間而言）與報告中建議的的定義（10小時以上）不符。此外，無法生成一致的基于應用場景的定義，因?yàn)槌掷m(xù)時間由于以下四個主要原因而具有很大差異，如下所述。
原因1：儲能容量信用因區域負載模式而異
儲能系統在峰值需求期間的儲能容量取決于峰值期間的需求和持續時間。圖2采用與圖1相同的方法，但在本例中計算了紐約州所部署的儲能系統的持續時間，并且考慮了儲能系統的不同規模。因?yàn)榧~約州經歷了更長的負載峰值（此處用紫色區域表示更寬），該系統將需要大約5.5小時才能實現與上述佛羅里達州案例相同的凈負載。

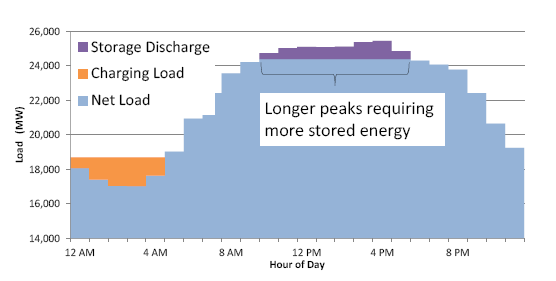

圖2.更長的凈負載峰值會降低儲能系統的容量信用（紐約州示例）
一般來說，較長的峰值期間通常出現在夏季峰值期間。這導致儲能容量信用有著顯著的區域差異，并導致實現100%容量信用的持續時間不同。
原因2：儲能的容量信用因可再生能源部署而異
凈負荷峰值期間的長度也受到可變可再生能源（VRE）部署的影響，尤其是太陽能發電設施(PV)。圖3提供了一個示例，說明了儲能系統在沒有與太陽能發電設施配套部署的情況下，滿足電力系統峰值需求可能需要8小時或更長時間（藍色箭頭）的情況。然而，當儲能系統從光伏發電設施每年獲得20%的發電量時，這個儲能系統只需要4小時的持續時間即可實現與8小時持續時間儲能系統相同的降低凈負荷水平（灰色箭頭）。

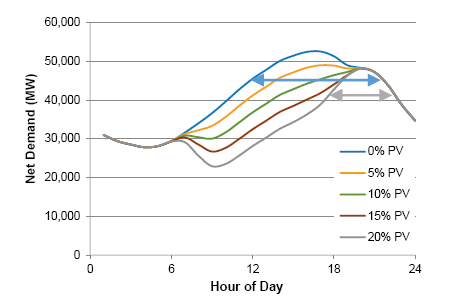

圖3采用太陽能發電設施可以縮小凈負荷峰值，增加儲能容量信用
特別是在夏季峰值期間，與太陽能發電設施配套部署可以顯著改變儲能系統的容量信用，從而減少儲能系統實現100%容量信用所需的持續時間。
原因3：儲能的容量信用由于部署規模不同而有所不同
一個關鍵因素是儲能部署本身的影響；儲能系統在本質上是為了減少峰值電力需求，并產生更長的凈負載峰值。圖4提供了一個示例，顯示了佛羅里達州使用的示例，按持續時間來順序添加部署儲能系統將如何滿足時間更長的峰值期間。
圖4.儲能部署對所需持續時間的影響
在這一示例中，隨著儲能部署的增加，維持高容量信用需要從4小時持續時間到最終10小時持續時間的系統過渡。
原因4：在脫碳能源系統中，即使是10小時以上儲能技術的容量信用也可能非常低
圖4中的示例顯示了添加儲能系統如何增加儲能系統保持高容量信用所需的持續時間。雖然這可以在一定程度上通過額外的太陽能發電設施提供的電力來抵消（圖3），但在某些時候，峰值凈負荷可以轉移到太陽能發電設施（或風力發電設施）電力相對較低的時期。有了足夠的可變可再生能源（VRE）和儲能系統，峰值凈負載期間可以持續數天的時間，這將需要更多的儲能系統具有更長的持續時間以保持高容量信用。許多研究表明，包括表1中的幾項研究，檢驗了接近或?qū)崿F(xiàn)100%可再生能源供應的情景，并確定了在高凈需求時期之前數周甚至數月對儲能系統進行充電然后再放電多天的潛在需求。在這些情況下，10小時的儲能系統可能具有非常低的容量信用，甚至具有100小時持續時間的儲能系統對于某些應用場景來說也是不夠的，例如解決電網擁塞地區電力長期中斷的問題。
總的來說，這四個原因解釋了表1中定義的大部分差異。長時儲能系統(LDES)的定義強調其提供固定容量的能力，涵蓋了廣泛的用例和電網條件。使用4小時持續時間的長時儲能系統的定義可能會考慮當前電網的情況，其中4小時的持續時間足以滿足夏季峰值需求。而使用持續時間超過4小時的定義可能反映了當前處于冬季峰值期間的電力系統，在這些電力系統中，改變負載模式和增加儲能規模會導致凈負載峰值超過4小時。此外，長時儲能系統(LDES)對一天以上時間的定義通?；趯?duì)主要依賴可變可再生能源（VRE）的電網的研究，并且可能需要足夠的儲能容量來解決低于平均水平的風力發電或太陽能發電的多天時間。
5、更復雜的情況：經濟和技術能力的影響
前面的示例表明，高容量信用所需的持續時間閾值范圍很廣。然而，根據長時儲能的“需求”來傳達這一點忽略了更基本的問題，即這種需求最終是由儲能系統的經濟性驅動的，包括較短持續時間的儲能系統適當降額。例如，圖5顯示了一個場景，其中可變可再生能源（VRE）和儲能系統的組合產生大約10小時的凈負載峰值。圖5中的剩余發電窗口，其中6小時持續時間的降額的儲能系統可以利用其在高功率下進行較短持續時間充電的能力，提供能源時移機會，可能部分或完全抵消與電力相關的成本。如上所述，這可以通過10小時持續時間的儲能系統或?qū)?小時持續時間的儲能系統降額到裝機容量的60%來提供。在這些情況下，降額意味著與長時儲能系統相比，短時儲能系統的功率組件可能尺寸過大（成本更高）。然而，這種超大規模的裝機容量為工廠在大功率限電事件期間提供了額外的充電機會，特別是在大量部署太陽能發電設施的情況下。

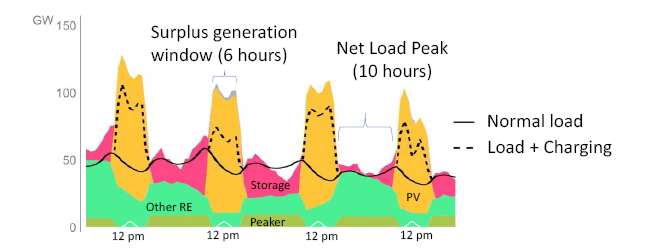

圖5.降額的儲能系統可以利用大功率限電事件提供服務
充電和放電的功率容量也限制了長時儲能系統在可用時間方面所能達到的目標。假設圖5中的儲能系統具有相同的充電和放電率，那么具有80%充電往返效率(RTE)的10小時持續時間的儲能系統將需要充電14小時，這意味著將在24小時中連續運行（也就是說放電10小時，充電14小時），這是儲能系統每日運行的上限。這一操作還需要儲能系統在充電14小時的時間內采用電網的電力。這一切都表明，高容量信用不能僅僅基于儲能系統的持續時間，還取決于其及時經濟地充電的能力，任何長時儲能系統(LDES)的定義都必須考慮到這一限制因素。
最終，儲能技術的選擇是由經濟驅動的，這為定義長時儲能系統增加了另一個維度。在某些情況下，滿足長時儲能的需求可以通過降額的短時儲能系統來滿足。
6、結論
一些分析報告指出，可變的可再生能源在電網中發揮的作用越來越大，由鋰離子電池主導的持續時間為4小時儲能系統難以滿足這種需求。這種看法導致行業用戶呼吁使用長期儲能，并認識到在可再生能源和儲能系統的各種部署場景下，凈負荷峰值可能會延長至8小時或更長時間。然而，由于長期缺乏統一定義，阻礙了對當前和未來電網需求的溝通，包括接近100%脫碳主要依賴可再生能源的情景。
由于討論和分析定義長時儲能系統的動機和實踐不同，因此不建議使用單一的長時儲能系統的定義。
因?yàn)樗赡苓^于武斷，無法確定儲能系統在電網發展過程中為其提供資源充足性所需的持續時間。然而，對于儲能系統持續時間的定性描述應該伴隨著定量的定義（例如，“在這項工作中，我們認為長時儲能系統的持續時間為4個或更長時間”）。此外，建議分析師和儲能行業人士考慮他們選擇的長時儲能系統的定義。
對于那些只是為了方便而希望采用長時儲能定義的人來說，建議使用美國高級研究計劃署能源署(ARPA-E)的10～100小時的長時儲能定義，這是因?yàn)椋海?）這一時間范圍滿足“高容量信用”要求；（2）它與最大份額的文獻引用保持一致；（3）它提供了現有儲能技術（如鋰離子電池）和季節性儲能之間的區別氫儲能或電轉氣等技術。
但是，使用長時儲能系統的定義需要小心謹慎，特別是如果使用該術語來暗示儲能系統需要支持資源充足性。此外，由于部署太陽能發電設施，可以降低短時儲能系統的儲能容量（如果具有足夠的成本效益），對持續時間4小時以上的儲能系統需求就會減少，這使得對具有特定持續時間的儲能技術的需求可能會成為成本問題。因此，是否需要持續10小時或更長時間的儲能系統在很大程度上取決于具有一組特定條件的電網，其中包括區域負載模式、可再生能源部署、儲能部署，以及競爭儲能選項的經濟性。在某一點上，可能需要部署季節性儲能系統以支持資源充足性，并進一步支持能源脫碳。
因此，不可能有一個統一的、廣泛適用的長時儲能系統(LDES)定義，并以其具有支持資源充足性的能力作為基礎。這一結果可能有些不確定，但反映了資源充足性評估總體上日益復雜的情況。包括風能、太陽能光伏和需求響應許多資源在容量信用方面具有基于時間、區域和部署的變化。監管和市場框架需要發展和進步以適應這一現實。具有不同持續時間的儲能系統的作用，最終將取決于它們提供資源充足性的經濟成本和收益，以及可以提供的其他服務。
研究人員、分析師和行業用戶需要仔細考慮他們選擇的長時儲能定義的動機，利益相關者之間的溝通將會得到改善，并將共同推進對儲能系統在電力系統中發揮重要作用的理解。
作者：Paul Denholm、Wesley Cole、A.WillFrazier、Kara Podkaminer和Nate Blair
來源：美國國家可再生能源實驗室
