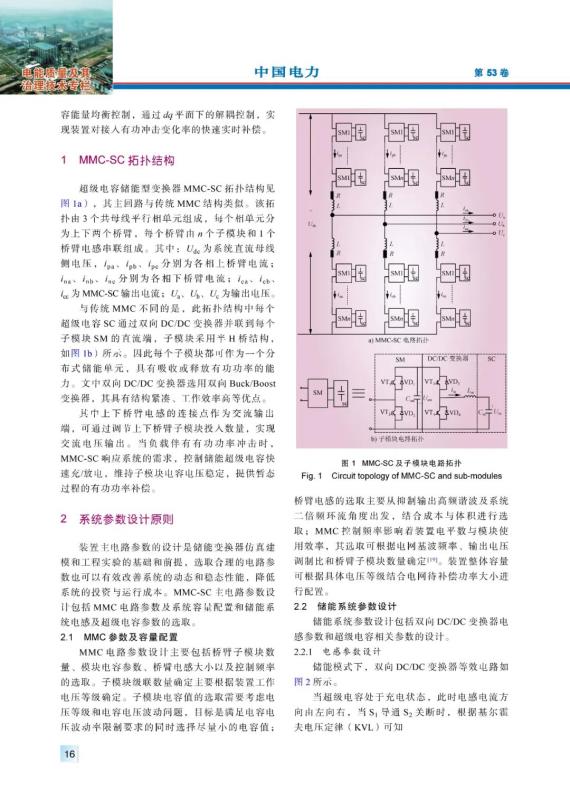

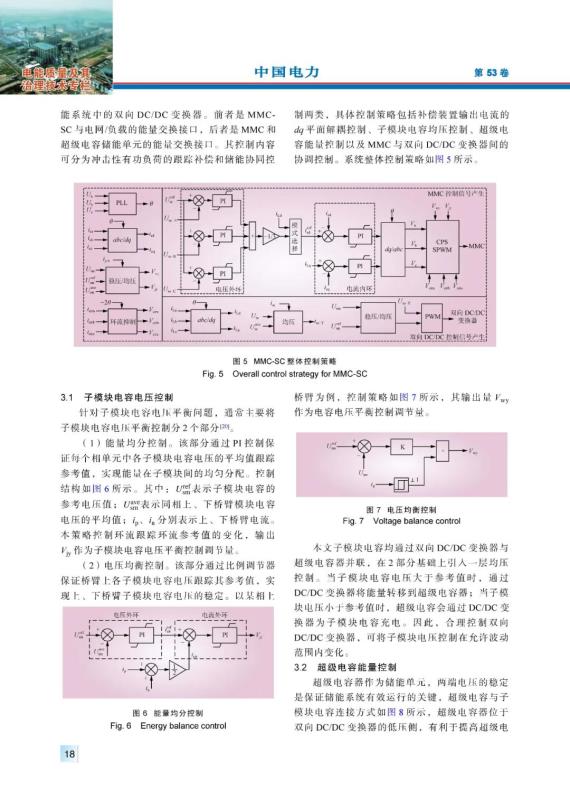

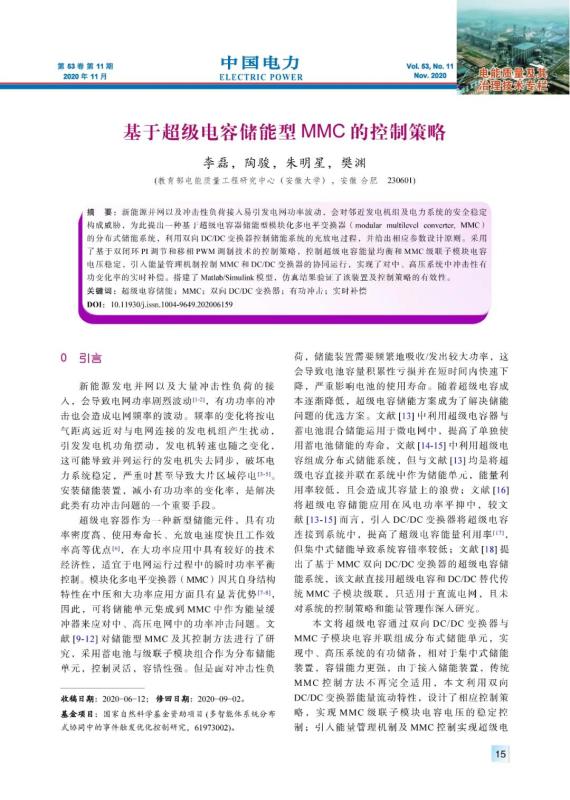

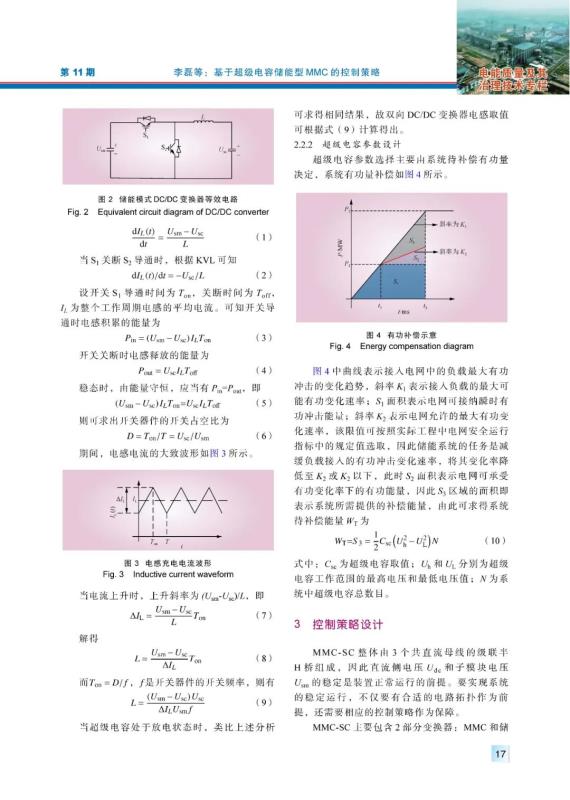

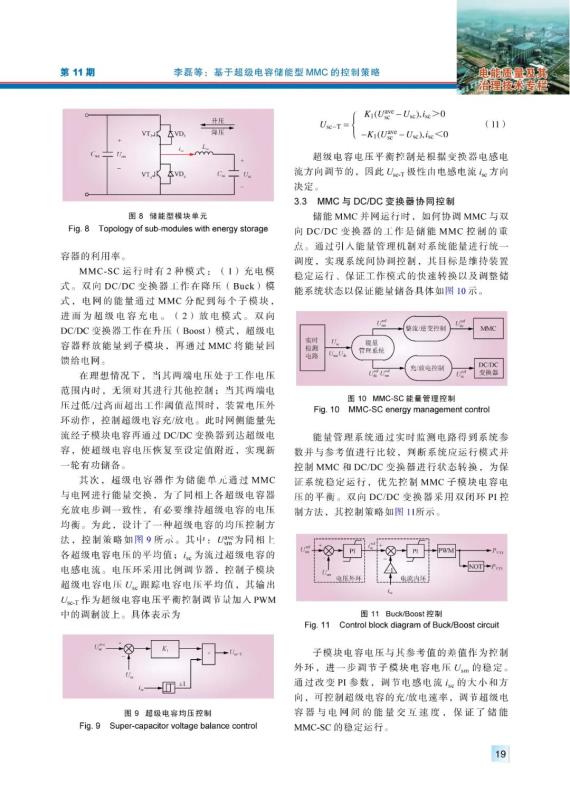

摘要：新能源并網以及沖擊性負荷接入易引發電網功率波動，會對鄰近發電機組及電力系統的安全穩定構成威脅，為此提出一種基于超級電容器儲能型模塊化多電平變換器（modular multilevel converter, MMC）的分布式儲能系統，利用雙向DC/DC變換器控制儲能系統的充放電過程，并給出相應參數設計原則。采用了基于雙閉環PI調節和移相PWM調制技術的控制策略，控制超級電容能量均衡和MMC級聯子模塊電容電壓穩定，引入能量管理機制控制MMC和DC/DC變換器的協同運行，實現了對中、高壓系統中沖擊性有功變化率的實時補償。搭建了Matlab/Simulink模型，仿真結果驗證了該裝置及控制策略的有效性。

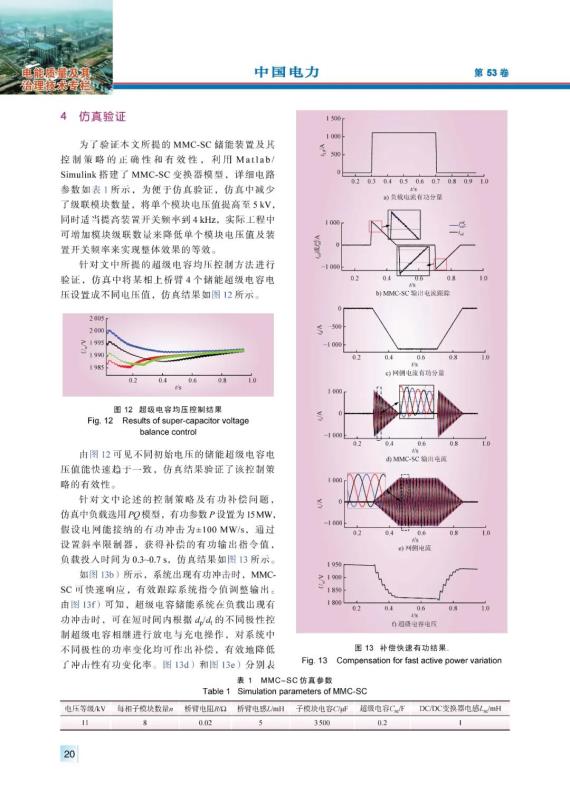

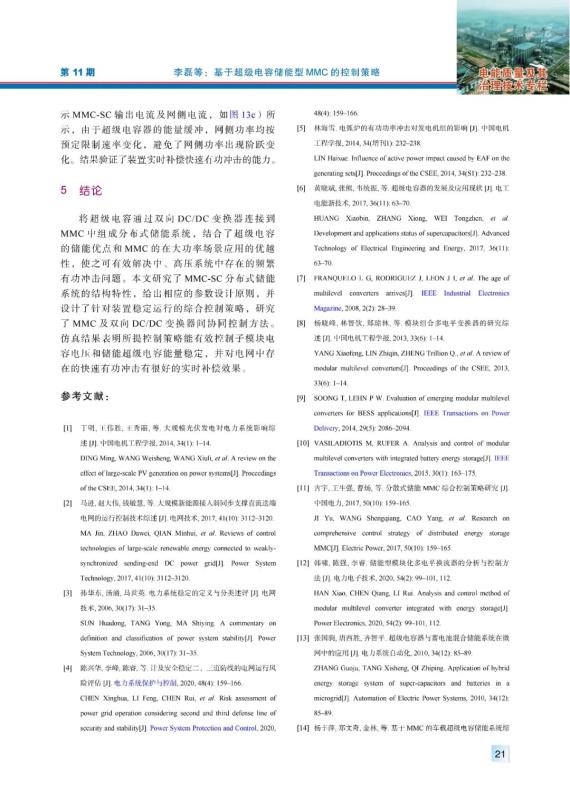

結論：將超級電容通過雙向DC/DC變換器連接到MMC中組成分布式儲能系統，結合了超級電容的儲能優點和MMC的在大功率場景應用的優越性，使之可有效解決中、高壓系統中存在的頻繁有功沖擊問題。本文研究了MMC-SC分布式儲能系統的結構特性，給出相應的參數設計原則，并設計了針對裝置穩定運行的綜合控制策略，研究了MMC及雙向DC/DC變換器間協同控制方法。仿真結果表明所提控制策略能有效控制子模塊電容電壓和儲能超級電容能量穩定，并對電網中存在的快速有功沖擊有很好的實時補償效果。
引文信息
李磊, 陶駿, 朱明星, 等. 基于超級電容儲能型MMC的控制策略[J]. 中國電力, 2020, 53(11): 15-22.
LI Lei, Jun TAO, ZHU Mingxing, et al. Control strategy for mmc based on super-capacitor energy storage[J]. Electric Power, 2020, 53(11): 15-22.
