孫海霞1，朱立位1，韓鈺倩2，葛樂2*，吳英俊3
（1.國網江蘇省電力有限公司連云港供電分公司，江蘇省 連云港市 222004；2.南京工程學院電力工程學院，江蘇省 南京市 211167；3.河海大學能源與電氣學院，江蘇省 南京市 211100）
摘要
并網型微電網的混合儲能容量配置方法一般僅考慮其經濟性，難以解決微電網聯絡線功率波動問題，會對電網產生不利影響。為了權衡混合儲能的經濟性與聯絡線功率波動平抑效果，提出了基于非合作博弈的混合儲能容量優化配置方法。首先，以混合儲能和聯絡線作為參與者，建立非合作博弈模型；其次，引入入侵雜草算法中繁殖機制和變異算子改進遺傳算法，并求解模型；最后，對傳統多目標優化模型、單目標優化模型和非合作博弈模型的優化結果以及傳統、改進遺傳算法的求解結果進行對比。結果表明：參與者進行博弈時可獨立且客觀優化目標函數，在獲取較大利潤的同時，平抑效果也最優，同時入侵雜草遺傳算法在尋優能力和收斂速度方面有明顯優勢，驗證了所提方法和算法的有效性。
關鍵詞 : 微電網；混合儲能；容量配置；非合作博弈
基金項目：國家電網有限公司總部科技項目“儲能在岸電系統中規劃配置與協調運行關鍵技術研究與應用”； 國網江蘇省電力有限公司科技項目（J2019112）；國家自然科學基金資助項目（51707089）。 Science and Technology Foundation of SGCC “Research and Application of Key Technologies for Planning, Configuration and Coordinated Operation of Energy Storage in Shore Power System”;Science and Technology Foundation of State Grid Jiangsu Electric Power Co., Ltd.(J2019112); National Natural Science Foundation of China (51707089).
0 引言
可再生能源出力和負荷具有隨機性和波動性，會引發并網型微電網聯絡線功率波動，通常通過配置儲能系統平抑其波動[1]。相對由單一儲能介質組成的儲能系統，混合儲能系統（hybrid energy storage system，HESS）兼顧了功率型儲能和能量型儲能的優點[2-3]。因此合理配置HESS容量對平抑聯絡線功率波動和降低成本有著重要意義。
國內外學者在并網型微電網儲能系統容量配置方面已展開較多研究。文獻[4-5]建立了以經濟性為目標的單一儲能容量配置模型，驗證了儲能系統容量配置與其經濟效益有著相互制衡的關系；文獻[6-7]提出了以HESS經濟效益為優化目標的容量配置方法，但只計及全壽命周期成本，未考慮微電網的優化目標會對HESS容量配置造成間接影響；文獻[8]建立了計及微電網經濟運行的儲能全壽命周期成本復合模型，僅將額定容量和功率設置為模型的約束條件，求解時很難收斂。上述內容本質上只考慮經濟性最優解，而微網并網運行時，聯絡線上流過的功率會產生較大波動[9]，影響電網運行的電壓和頻率，以及微網并網等。為此，文獻[10]建立了以聯絡線功率為邊界約束條件、系統經濟性最優為目標的單目標優化模型進行容量配置。文獻[11]建立雙層調度優化模型，其中下層考慮經濟性最優和聯絡線功率不平衡量最小以實現綜合效益最優，并利用Pareto優化法進行求解。文獻[12]建立儲能容量配置的雙層決策模型，以實現儲能的初始投資與聯絡線波動懲罰最低和系統聯絡線功率波動最低，并利用權重系數法求解模型。文獻[11-12]雖然能夠在一定程度上平抑聯絡線功率波動，但HESS的功率和容量是分別獨立優化確定的，工程應用會存在難以匹配的問題。
HESS經濟性與聯絡線功率波動平抑效果是并網型微網混合儲能容量優化配置的主要目標。多目標優化求解方法主要有權重法[13]、Pareto優化法[14]和非合作博弈法[15-16]。傳統權重法的系數選取過于依賴經驗與調試，系數的客觀性難以保證；自適應權重法的權重系數會隨優化過程變化，可能求得劣解；Pareto優化方法選取最優粒子時具有較強隨機性，穩定性比較差。上述研究是基于單主體多目標優化的容量配置模型，HESS和聯絡線是兩個收益函數不同的利益主體，傳統多目標優化方法無法解決多主體間的儲能容量配置問題，而非合作博弈可以較好解決多主體問題。非合作博弈不需要對全系統進行統一優化，每個參與者獨立且客觀地迭代各自的收益函數[16]，故不必考慮各目標之間的沖突性，穩定性較好且優化效率高，可有效提高HESS經濟性與聯絡線功率波動平抑效果。
此外，已有較多研究采用遺傳算法求解非合作博弈問題[17-18]。傳統遺傳算法在變異操作時，會破壞上一代種群中適應度最高的解，容易收斂到局部最優解，本文應用入侵雜草算法[19]中繁殖機制和變異因子改進遺傳算法，提高算法的搜索效率并優化最優個體選取過程，使求解結果為全局最優解，避免早熟收斂，并加快收斂速度。
綜上，本文首先建立混合儲能容量配置的非合作博弈模型，應用入侵雜草算法改進遺傳算法進行模型求解，最后通過算例驗證所提模型和算法的有效性。
1 并網型微電網混合儲能系統
并網型微電網內部包括光伏、風電等可再生能源（renewable energy source，RES），負荷以及由鋰電池和超級電容器組成的HESS，通過聯絡線與外部電網相連，如圖1所示。在圖1中，PGrid為聯絡線功率，Pload為負荷功率，PV和PW分別為光伏和風電的出力功率，Pl和Psc分別為鋰電池和超級電容器的有功功率，當電池功率大于0時，定義為充電，反之為放電。
圖1 并網型微電網結構
Fig.1 Structure of grid-connected microgrid
1.1 功率控制策略
HESS的功率控制策略利用低通濾波算法[20]將動態需求功率分解為低頻部分和高頻部分，實現能量和功率的結合。微電網的功率缺額PLEFT為
式中：PHESS為HESS目標平抑功率，當數值為正時處于放電狀態，反之為充電狀態。鋰電池功率密度小，響應速度慢，用于補償目標功率中低頻分量；剩余的高頻分量由功率型超級電容器補償。
式中：Plow為經算法得到的低頻分量，作為鋰電池的參考功率；Phigh為高頻分量，作為超級電容器的參考功率；Tr為低通濾波算法中的時間常數；s為微分算子。
1.2 HESS荷電狀態及充放電管理
本文以t=1為單位時間尺度，T=24為優化周期。在小時級容量優化配置方法中，為了保證鋰電池和超級電容器的荷電狀態（state of charge，SOC）不越限，本文對HESS進行充放電管理。依據充放電功率，計算各自儲能的SOC。
式中：SHESS(t)和SHESS(t-1)分別為t時段和t-1時段HESS的荷電狀態，SOC過大或過小會影響儲能的壽命，t=1,2,…,24；EHESS為HESS的額定容量；PHESS,c(t-1)、PHESS,d(t-1)分別為t-1時段HESS的充、放電功率；ηHESS,c、ηHESS,d分別為儲能的充、放電效率；Δt為采樣步長；SHESS,max和SHESS,min分別為HESS的荷電狀態上、下限。若SHESS(t)＜SHESS,min，HESS限制放電，此時儲能實際充電功率應為
反之，SHESS(t)＞SHESS,max時，HESS限制充電，此時儲能實際放電功率為
1.3 約束條件
超級電容器、鋰電池和聯絡線要滿足并網型微電網平衡方程和各自約束[21-22]。
式中：Pi(t)和Qi(t)分別為節點注入的有功和無功功率；Vi(t)和Vj(t)為t時刻節點i和j的電壓；c(i)為與節點i相連的節點；Gij和Bij分別為連接節點i和j的支路電導和電納；θij為節點之間的相角差；Sk和Sk,max分別為支路k的功率及其上限。
6）節點電壓約束。
式中：Vmax和Vmin分別為節點電壓的上、下限。
2 混合儲能容量配置博弈模型
2.1 博弈分析的基本思路
僅考慮HESS的經濟性會影響聯絡線功率波動，如何優化配置HESS的容量使經濟性最優，是HESS關注的重點；僅考慮平抑聯絡線功率波動會使HESS容量配置過大，如何優化儲能容量配置以平抑聯絡線功率波動是聯絡線關注的重點。由此可見，在小時級儲能優化配置模型中，并網型微電網網架結構存在兩個利益主體，且不同主體的收益目標、策略和約束條件不同，故利用非合作博弈解決參與者之間的沖突問題，建立非合作博弈模型：
式（14）中包含了模型的三要素：參與者L、策略Ω和收益函數I。本文中參與者L為HESS和聯絡線，分別用{H,S}表示，所對應的收益函數分別表示為IH和IS；以超級電容器和鋰電池的容量和功率作為博弈策略，策略空間為連續容量和功率的集合，具體表達為
式中：ΩH和ΩS分別為HESS和聯絡線的策略空間。
2.2 博弈雙方的收益函數
收益函數是參與者在博弈過程中追求的目標，合理構建收益函數對模型合理性和求解有很大影響。
1）HESS收益函數。

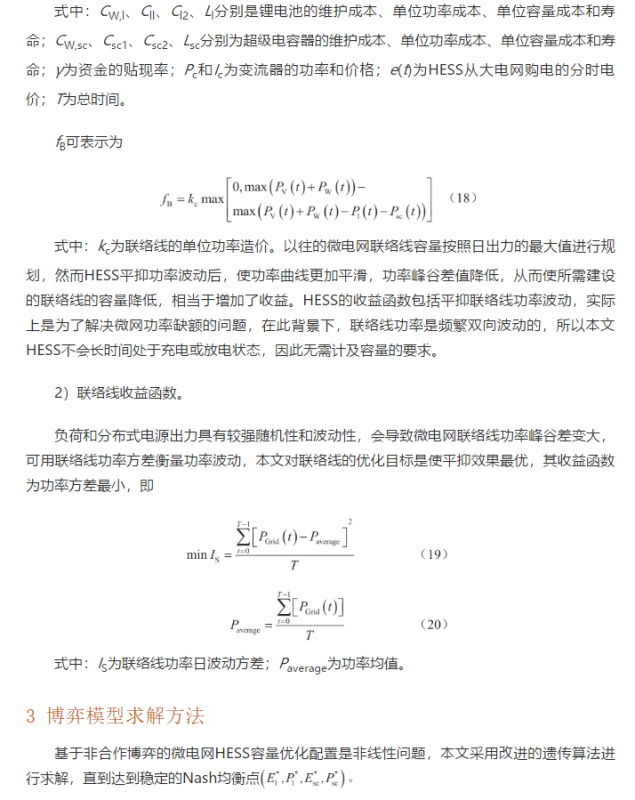

HESS既要使成本盡可能低，又要令收益盡可能高，因此建立綜合成本收益性的收益函數。HESS收益函數IH包括日成本fC和減少聯絡線建設容量所得日盈利fB，相較傳統配置方案更能體現平抑功率波動對HESS容量配置的影響。
HESS日成本fC包括日運維費用CHESS,W(t)、日投資成本CHESS,I(t)、日購電費用Cbuy(t)。
3.1 改進遺傳算法
傳統遺傳算法是一種基于基因進化的迭代搜索算法，具有很強的全局搜索能力，適用于解決非線性問題，但傳統遺傳算法在變異操作時，會破壞上一代種群中適應度最高的解，存在早熟、容易收斂到局部最優解的問題。因此，本文提出一種改進遺傳算法，將入侵雜草算法[19]引入到遺傳算法中，利用以適應度為基準的繁殖機制和改進的變異算子來產生后代和變異操作，提高了種群的適應性以及算法效率，優化最優個體選取過程，使求解結果為全局最優解。
1）基于以適應度為基準的繁殖機制。
利用入侵雜草算法中以適應度為基準的繁殖機制來產生自帶種群：適應度好的個體產生大量子代，反之，則產生少量子代。在計算初始種群適應度后，每個個體按照式（21）產生相應的子代數量，其中每個子代的第一部分與父代相同，第二部分的斷點隨機設置，并與父代不同。
式中：N(i)為個體i產生的后代數；Nmax和Nmin分別為每個個體可產生最大和最小的后代數；fitW和fitB分別為當前種群中個體最差和最好的適應度；fit(i)為個體i的適應度函數。
2）改進的變異因子。
針對傳統遺傳算法中的不足，引入入侵雜草算法中優秀個體選取方法對傳統遺傳算法進行改進。利用式（22）求出種群適應度的均值，并分成優秀個體和較差個體。對于優秀個體使其較大概率進化，對于較差個體則處于小概率進化或完全停滯狀態。
式中：選取fit(i)＜fitavg的個體為最優個體，剩余為較差個體，共有NP個個體。為了增強算法的局部探索能力并維持種群多樣性，令優秀個體進化概率P1=0.9。改進遺傳算法的具體流程如圖2所示。
在圖2中，σ(0,1)是均值為0、方差為1的正態分布隨機數；rand(0,1)為[0，1]上服從均勻分布的隨機數；xgbest為最優個體；xi(g)代表第g代的第i個個體；F為縮放因子；xp1、xp2、xp3為3個不同的個體。

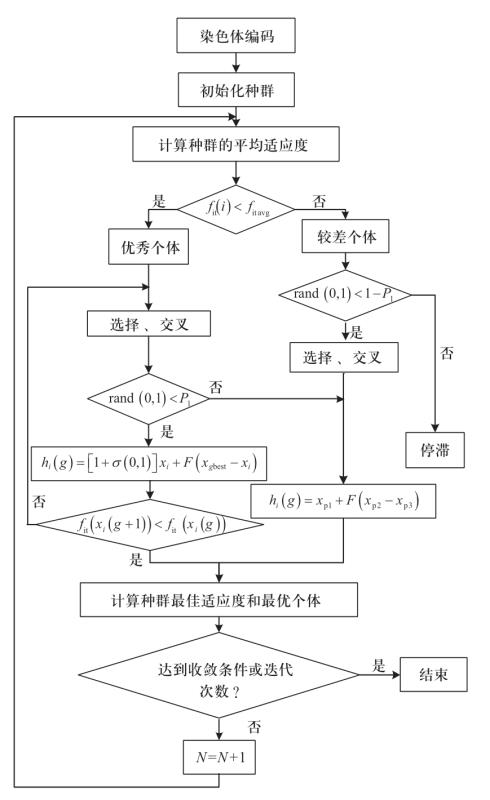

圖2 改進遺傳算法流程圖
Fig.2 Flowchart of improved genetic algorithm
3）具體步驟。
在約束條件下，改進遺傳算法求解模型的步驟如下。
①參數設置和確定編碼方式，策略和收益函數值使用實數編碼方式，并確定適應度函數；
②在預設范圍中隨機生成初始值，組成初始化種群，并根據繁殖機制產生后代，初值滿足約束式（4）、（7）—（13）；
③依據式（22）計算當前種群的平均適應度，并判斷出所有的優秀個體和較差個體，根據相應的約束規則執行選擇、交叉和改進的變異遺傳操作，從而產生新一代的種群；
④若超過收斂條件和迭代次數則輸出結果，反之，則返回步驟②。
4）測試函數。
本文利用代距（generational distance，GD）和間距（spacing，S）兩個指標判斷傳統與改進遺傳算法的優劣[23]，其中GD表示算法的收斂性；S表示算法的分布性。分別對ZDT1函數隨機運行20次，對兩指標進行計算和統計。
3.2 博弈流程分析
在利用文獻[24]的方法驗證本文Nash均衡解存在且唯一的基礎上，根據第2章的模型設計思路，建立非合作博弈模型。首先，將鋰電池和超級電容器的功率、容量視為博弈參與者的策略，當參與者獨立優化各自目標的優化問題時，利用改進的遺傳算法求解收益函數，得到一方的最優策略，與另一方目前最優策略構成組合策略；其次，以組合策略所對應的適應度函數值為目標進行不斷迭代，直到Nash均衡解。求解流程如圖3所示。
在圖3中，以收益函數作為適應度函數，對兩種群分別獨立進行遺傳算子操作，兩方參與者進行獨立優化策略。記兩方參與者第j-1輪優化的結果為(Esc,j-1,El,j-1,Psc,j-1,Pl,j-1)，通過遺傳算法迭代，得到最優策略組合(Esc,j,El,j,Psc,j,Pl,j)。最后，判斷是否找到Nash均衡解，若參與者相鄰兩次得到的最優解相同，則表明在該策略集下，找到了Nash均衡解。

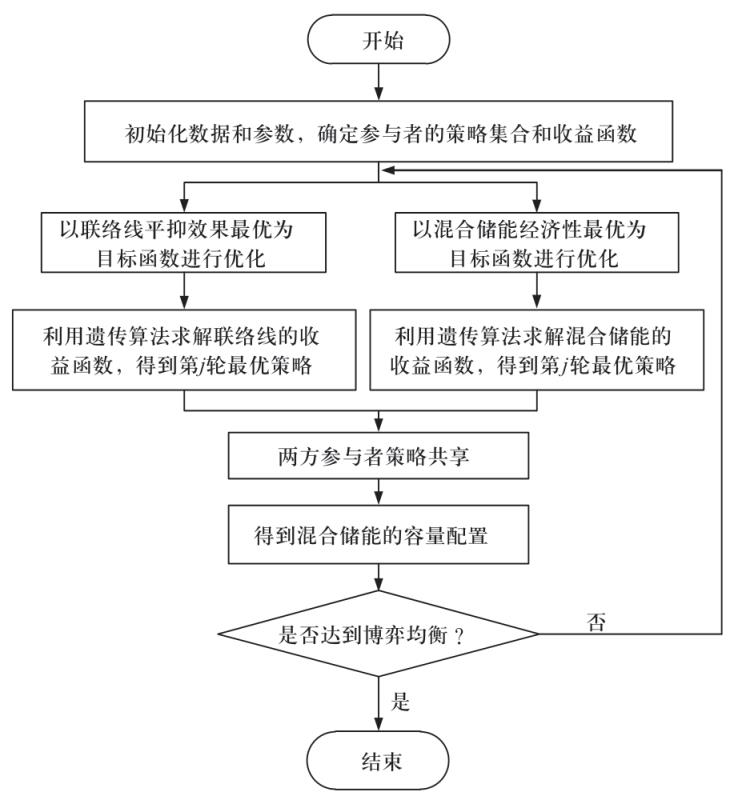

圖3 博弈流程圖
Fig.3 Game flowchart
4 算例分析
4.1 算例設置

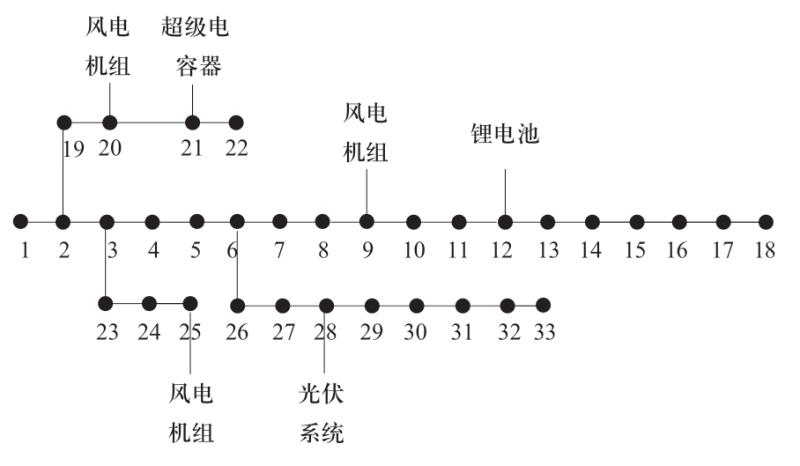

本文采用修改的IEEE-33節點系統作為微電網算例，其拓?fù)浣Y(jié)構如圖4所示。節點1連接外部電網，RES與負荷的數據如圖5所示。采用MATLAB R2014a編寫算法程序，調用Matpower工具箱進行潮流計算。仿真計算機處理器為Intel（R）Core（TM）i5-10210U CPU @ 1.60 GHz，內存為8GB。研究中HESS采用鋰電池和超級電容器，系統相關參數見表1。時間間隔Δt= 1h，T=24。
圖4 IEEE-33節點微電網算例
Fig.4 IEEE-33 node microgrid case
圖5 RES和負荷功率
Fig.5 Power of RES and load
表1 儲能系統參數
Table 1 Parameters of energy storage system
根據本文提出的非合作博弈方法，超級電容器和鋰電池運行應滿足1 min有功功率變化限值ΔPt=1min不能超過裝機容量Pk的1/10和10 min有功功率變化限值ΔPt=10min不能超過裝機容量Pk的1/5，即ΔPt=1min≤10%Pk 且ΔPt=10min≤20%Pk。設置遺傳算法的參數如下：種群個體數量Np=100，種群交叉概率CROSS=0.95，迭代次數Ngen=50，變異概率Mu=0.05，選擇概率ω=0.6，優秀個體進化概率P1=0.9。
4.2 算例分析
4.2.1 非合作博弈和其他方法對比分析
為了驗證所提方法的有效性，本文將對以下5種場景進行算例仿真。
1）場景1：建立HESS經濟性最優的單目標優化模型并求解；
2）場景2：建立平抑聯絡線功率波動最小的單目標優化模型并求解；
3）場景3：建立HESS經濟性最優和平抑聯絡線功率波動最小的多目標優化模型，并采用權重系數法進行求解；
4）場景4：建立HESS經濟性最優和平抑聯絡線功率波動最小的多目標優化模型，并采用Pareto法進行求解；
5）場景5（本文模型方法）：以HESS和聯絡線作為博弈參與方，儲能容量和功率作為博弈策略，建立綜合考慮HESS經濟性和平抑聯絡線功率波動的非合作博弈模型，并采用改進遺傳算法進行求解。
表2為不同場景的優化結果。
表2 不同場景的優化結果
Table 2 Optimization results of different scenarios

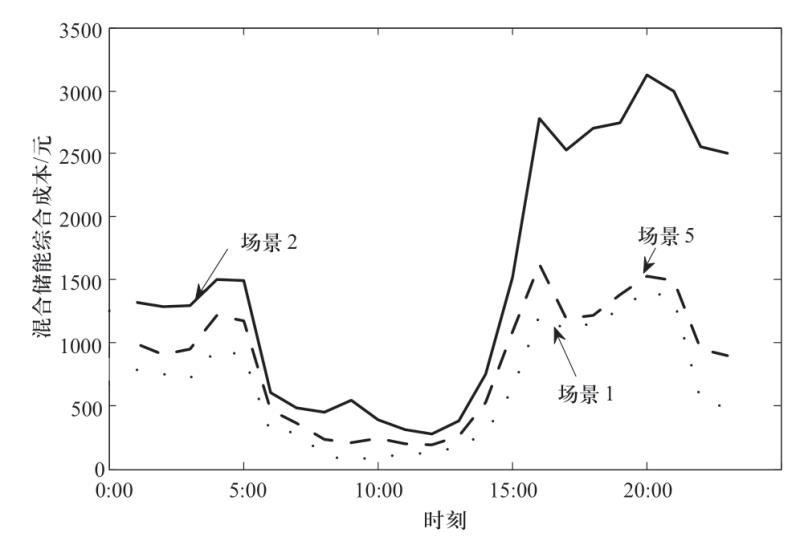

圖6為場景1、2和5的經濟性對比。從表2和圖6可以看出，場景5較場景1成本增加了19.4%，主要是由于場景1的策略只需要考慮平抑聯絡線功率波動，而場景5則是要在經濟性與功率波動平抑效果之間進行博弈，相當于在收益函數中考慮了平抑效果。此外，與場景1相比，場景5的聯絡線功率方差減小了50%，其平抑效果要求更高，使HESS必須采取保守的調度方案，從而保證電力系統經濟且穩定運行。
圖6 優化模型的經濟性對比
Fig.6 Economic comparison of optimization models
與場景2相比，場景5聯絡線功率方差雖略偏大，但是能夠獲取較高的收益。在00:00—5:00、19:00—24:00時間段，成本呈上升趨勢，這是因?yàn)闆]有RES出力，HESS開始放電為負荷提供有功功率支撐。系統在8:00—15:00時間段，微電網負荷以RES為主、儲能為輔供給，所以成本變化基本平穩。在6:00—7:00、16:00—18:00時間段，RES提供系統的負荷需求和HESS的充放電功率，多余出力會倒送到大電網中，所以成本會有下降趨勢。
綜合各項數據，場景5與場景1、場景2這兩個單目標優化模型相比，能夠在混合儲能經濟性與聯絡線功率波動平抑效果之間取得較好平衡，并滿足大電網的需求。
由于經濟性與平抑效果互斥，場景3將各主體收益的多目標問題轉化為單目標優化問題，并運用層次分析法對各項指標賦予權重，目標函數為F(X)=ωIC +(1-ω)I S，且ω≤1。ω不是常數，其隨SOC的實時狀態而變化，利用動態自適應控制方法調整ω[11]。圖7（a）給出了權重法求解的多次優化結果，場景3雖然能夠獲得總收益的解，但算法中權重系數的選擇受主觀因素影響，較難客觀反映兩方之間的關系，從而導致重復計算的結果并不唯一。
為了避免忽視各收益函數間的競爭關系造成的結果誤差，場景4采用多迭代方向Pareto解集動態更新策略，從Pareto非劣解集中篩選最優解。數學描述如下：
圖7（b）給出了Pareto解集與Nash均衡解的關系。由圖可知，雖然非合作Nash均衡解不屬于Pareto非裂解集，但二者極為接近。利用Pareto法選取最優粒子時具有較強隨機性，結果不唯一。
圖7 傳統多目標優化方法求解結果
Fig.7 Results of traditional multi-objective optimization method
從表2可以看出，場景3、4和5均可以有效地求解多目標優化問題，找到滿足約束條件下的最優解。從HESS的經濟性來看，由于場景5配置的功率和容量更少，所以成本更低，較場景3節省了2158元，較場景4節省了1831元。從平抑聯絡線功率波動來看，場景5的方差會低于場景3、4。仿真結果驗證出非合作博弈優化方法能夠得到穩定的Nash均衡解，不受主觀因素和博弈次數的影響，且可證明本文所提方法的有效性和最優性。

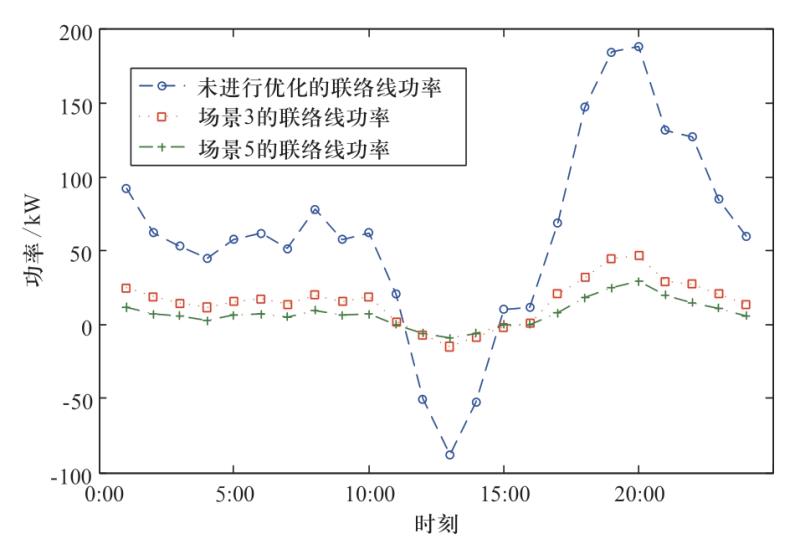

場景3和場景5的聯絡線功率曲線如圖8所示。由圖可知，場景3和場景5的優化方法均可平抑聯絡線功率波動，但從平抑效果來看，場景5的聯絡線功率的方差為74.95 kW2，場景3的聯絡線功率的方差為80.21 kW2，說明場景5通過獨立且客觀地優化各個收益函數后，可減少聯絡線功率方差，平抑聯絡線功率波動效果相比場景3更優，驗證了本文所提方法的優越性。
圖8 聯絡線功率曲線
Fig.8 Tie line power curves
4.2.2 改進遺傳算法和傳統遺傳算法對比分析

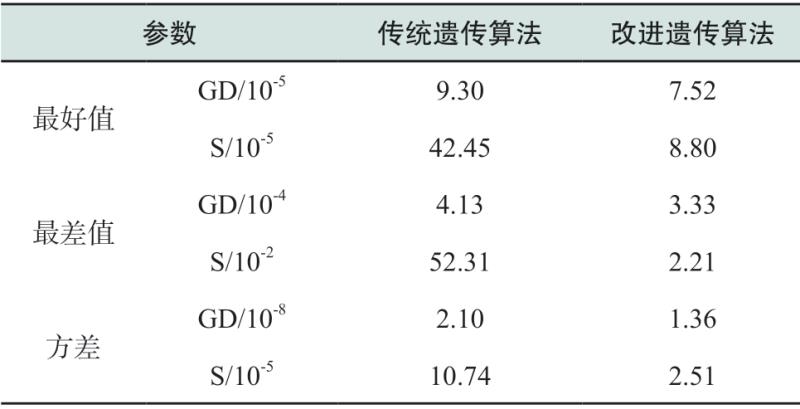

ZDT1的算法結果對比如表3所示，從GD指標和S指標來看，改進遺傳算法要優于傳統算法，改進遺傳算法最優解集在最優前沿上的分布性較好?？傮w來看，改進算法整體性能優于傳統算法，可提高收斂精度，且計算時間快。
表3 ZDT1的算法結果對比
Table 3 Comparison of algorithm results of ZDT1
本文利用傳統的遺傳算法、所提入侵雜草遺傳算法進行模型求解，設置迭代次數為50。
由圖9可知，與傳統的遺傳算法相比，利用入侵雜草算法改進的遺傳算法求解出的成本較低，其中改進遺傳算法到第16次迭代后收斂至19 872元，傳統遺傳算法到第28次迭代后收斂為23 241元。
圖9 算法收斂結果
Fig.9 Convergence results of the algorithm
兩種算法的迭代結果表明，傳統遺傳算法陷入了局部最優解，而本文所采用的入侵雜草遺傳算法可以有效避免早熟收斂。
5 結論
本文建立了考慮微電網聯絡線功率波動平抑效果和經濟性的HESS非合作博弈容量配置模型。通過算例分析，所得結論如下：
1）與經濟優化模型、平抑效果模型相比，本文方法能夠在混合儲能經濟性與聯絡線功率波動平抑效果之間取得較好平衡，并滿足外部電網的需求；
2）與權重法、Pareto多目標優化方法相比，本文方法可客觀且獨立地優化參與者的收益函數，有效避免最優解易受主觀因素影響的問題，并獲得HESS容量配置的最優解；
3）傳統遺傳算法有早熟收斂和收斂速度慢等缺陷，利用入侵雜草算法中變異因子可選出優秀個體，減小算法陷入局部最優的概率，提高了尋優能力和收斂速度，其性能明顯優于傳統遺傳算法。
參考文獻
[1]吳傳申，劉宇，高山，等.基于預測控制的儲能系統多時間尺度動態響應優化研究[J].全球能源互聯網，2020，3(3)：222-230.
WU Chuanshen, LIU Yu, GAO Shan, et al.Multi-time scale dynamic response optimization of energy storage system based on predictive control[J].Journal of Global Energy Interconnection, 2020, 3(3): 222-230(in Chinese).
[2]杜祥偉，沈艷霞，李靜.基于模型預測控制的直流微網混合儲能能量管理策略[J].電力系統保護與控制，2020，48(16)：69-75.
DU Xiangwei, SHEN Yanxia, LI Jing.Energy management strategy of DC microgrid hybrid energy storage based on model predictive control[J].Power System Protection and Control, 2020, 48(16): 69-75(in Chinese).
[3]何俊強，師長立，馬明，等.基于元模型優化算法的混合儲能系統雙層優化配置方法[J].電力自動化設備，2020，40(7)：157-167.
HE Junqiang, SHI Changli, MA Ming, et al.Bi-level optimal configuration method of hybrid energy storage system based on meta model optimization algorithm[J].Electric Power Automation Equipment, 2020, 40(7): 157-167(in Chinese).
[4]趙冬梅，夏軒，陶然.含電轉氣的熱電聯產微網電/熱綜合儲能優化配置[J].電力系統自動化，2019，43(17)：46-54.
ZHAO Dongmei, XIA Xuan, TAO Ran.Optimal configuration of electric/thermal integrated energy storage for combined heat and power microgrid with power to gas[J].Automation of Electric Power Systems, 2019, 43(17): 46-54(in Chinese).
[5]竇曉波，袁簡，吳在軍，等.并網型風光儲微電網容量改進優化配置方法[J].電力自動化設備，2016，36(3)：26-32.
DOU Xiaobo, YUAN Jian, WU Zaijun, et al.Improved configuration optimization of PV-wind-storage capacities for grid-connected microgrid[J].Electric Power Automation Equipment, 2016, 36(3): 26-32(in Chinese).
[6]FENG X S, GU J, GUAN X F.Optimal allocation of hybrid energy storage for microgrids based on multi-attribute utility theory[J].Journal of Modern Power Systems and Clean Energy, 2018, 6(1): 107-117.
[7]梁芷睿，宋政湘，王建華，等.液態金屬電池儲能系統在光氫耦合微電網中的優化配置[J].電力系統自動化，2018，42(4)：64-69.
LIANG Zhirui, SONG Zhengxiang, WANG Jianhua, et al.Optimal configuration of liquid metal battery energy storage system in photovoltaic and hydrogen coupled microgrid[J].Automation of Electric Power Systems, 2018, 42(4): 64-69(in Chinese).
[8]李斐，黎燦兵，孫凱，等.微電網中混合儲能系統的規劃運行一體化配置方法[J].控制理論與應用，2019，36(3)：453-460.
LI Fei, LI Canbing, SUN Kai, et al.Integrated planning and operation method of hybrid energy storage system in microgrid[J].Control Theory & Applications, 2019, 36(3):453-460(in Chinese).
[9]馮雷，蔡澤祥，王奕，等.計及負荷儲能特性的微網荷儲協調聯絡線功率波動平抑策略[J].電力系統自動化，2017，41(17)：22-28.
FENG Lei, CAI Zexiang, WANG Yi, et al.Strategy for tie line power fluctuation suppressing of load-energy storage coordinated microgrid considering energy-storage characteristic of load[J].Automation of Electric Power Systems, 2017,41(17): 22-28(in Chinese).
[10]張?bào)慊?，李佳馨，張璐，?考慮聯絡線峰谷差和電網運行效益的綜合能源系統規劃[J].電力自動化設備，2019，39(8)：195-202.
ZHANG Xiaohui, LI Jiaxin, ZHANG Lu, et al.Integrated energy system planning considering peak-to-valley difference of tie line and operation benefit of power grid[J].Electric Power Automation Equipment, 2019, 39(8): 195-202(in Chinese).
[11]徐巖，張建浩.考慮需求響應和聯絡線交互的含微電網的主動配電網多目標協同調度優化[J].華北電力大學學報（自然科學版），2021，48(1)：1-14.
XU Yan, ZHANG Jianhao.Multi-objective cooperative dispatching optimization of active distribution network with microgrid considering demand response and tie line interaction[J].Journal of North China Electric Power University (Natural Science Edition), 2021, 48(1): 1-14(in Chinese).
[12]李建林，郭斌琪，牛萌，等.風光儲系統儲能容量優化配置策略[J].電工技術學報，2018，33(6)：1189-1196.
LI Jianlin, GUO Binqi, NIU Meng, et al.Optimal configuration strategy of energy storage capacity in wind/PV/storage hybrid system[J].Transactions of China Electrotechnical Society,2018, 33(6): 1189-1196(in Chinese).
[13]王雅平，林舜江，楊智斌，等.微電網多目標隨機動態優化調度算法[J].電工技術學報，2018，33(10)：2196-2207.
WANG Yaping, LIN Shunjiang, YANG Zhibin, et al.Multiobjective stochastic dynamic optimal dispatch algorithm of microgrid[J].Transactions of China Electrotechnical Society,2018, 33(10): 2196-2207(in Chinese).
[14]禹威威，劉世林，陳其工，等.考慮需求側管理的光伏微電網多目標優化調度方法[J].太陽能學報，2017，38(11)：2972-2981.
YU Weiwei, LIU Shilin, CHEN Qigong, et al.Multi-objective optimization scheduling method for photovoltaic based microgrid considering demand side management[J].Acta Energiae Solaris Sinica, 2017, 38(11): 2972-2981(in Chinese).
[15]湯可宗，李佐勇，詹棠森，等.一種基于Pareto關聯度支配的多目標粒子群優化算法[J].南京理工大學學報，2019，43(4)：439-446.
TANG Kezong, LI Zuoyong, ZHAN Tangsen, et al.A multiobjective particle swarm optimization algorithm based on Pareto correlation degree domination[J].Journal of Nanjing University of Science and Technology, 2019, 43(4): 439-446(in Chinese).
[16]張富平，李志宏，常好晶，等.計及分布式電源不確定性的微網儲能容量博弈優化[J].可再生能源，2019，37(7)：1042-1048.
ZHANG Fuping, LI Zhihong, CHANG Haojing, et al.Gamebased optimization of energy storage capacity for micro-grid considering uncertainty of distributed generation[J].Renewable Energy Resources, 2019, 37(7): 1042-1048(in Chinese).
[17]LIU X F, GAO B T, ZHU Z Y, et al.Non-cooperative and cooperative optimisation of battery energy storage system for energy management in multi-microgrid[J].IET Generation,Transmission & Distribution, 2018, 12(10): 2369-2377.
[18]張忠會，劉故帥，謝義苗.基于博弈論的電力系統供給側多方交易決策[J].電網技術，2017，41(6)：1779-1785.
ZHANG Zhonghui, LIU Gushuai, XIE Yimiao.A game theory approach to analyzing multi-party electricity trading on supply side[J].Power System Technology, 2017, 41(6): 1779-1785(in Chinese).
[19]陳亦杰，劉故帥，張忠會.考慮電動汽車群和新增實體的電力市場多方交易策略研究[J].電力系統保護與控制，2018，46(13)：33-40.
CHEN Yijie, LIU Gushuai, ZHANG Zhonghui.A study on multi-party trading strategy of electricity market considering electric vehicle group and new entity[J].Power System Protection and Control, 2018, 46(13): 33-40(in Chinese).
[20]盧錦玲，楊月，王陽，等.基于Copula理論的電動汽車光伏充電站儲能配置[J].太陽能學報，2016，37(3)：780-786.
LU Jinling, YANG Yue, WANG Yang, et al.Copula-based capacity configuration of energy storage system for a PVassisted electric vehicles charging station[J].Acta Energiae Solaris Sinica, 2016, 37(3): 780-786(in Chinese).
[21]郭偉，趙洪山.基于事件觸發機制的直流微電網多混合儲能系統分層協調控制方法[J].電工技術學報，2020，35(5)：1140-1151.
GUO Wei, ZHAO Hongshan.Coordinated control method of multiple hybrid energy storage system in DC microgrid based on event-triggered mechanism[J].Transactions of China Electrotechnical Society, 2020, 35(5): 1140-1151(in Chinese).
[22]張晴，李欣然，楊明，等.凈效益最大的平抑風電功率波動的混合儲能容量配置方法[J].電工技術學報，2016，31(14)：40-48.
ZHANG Qing, LI Xinran, YANG Ming, et al.Capacity determination of hybrid energy storage system for smoothing wind power fluctuations with maximum net benefit[J].Transactions of China Electrotechnical Society, 2016, 31(14):40-48(in Chinese).
[23]湯可宗，柳炳祥，詹棠森，等.基于極大極小關聯密度的多目標微分進化算法[J].南京理工大學學報，2019，43(6)：693-699.
TANG Kezong, LIU Bingxiang, ZHAN Tangsen, et al.Multiobjective differential evolution algorithm based on max-Min correlation density[J].Journal of Nanjing University of Science and Technology, 2019, 43(6): 693-699(in Chinese).
[24]孫國強，錢葦航，黃文進，等.考慮配電網安全性的虛擬電廠優化調度博弈模型[J].電力自動化設備，2019，39(5)：7-14.
SUN Guoqiang, QIAN Weihang, HUANG Wenjin, et al.Optimal dispatch game model for virtual power plant considering security of distribution network[J].Electric Power Automation Equipment, 2019, 39(5): 7-14(in Chinese).
Capacity Configuration Method of Hybrid Energy Storage System in Microgrids Based on a Non-cooperative Game Model
SUN Haixia1, ZHU Liwei1, HAN Yuqian2, GE Le2*, WU Yingjun3
(1.Lianyungang Power Supply Company, State Grid Jiangsu Electric Power Co., Ltd., Lianyungang 222004, Jiangsu Province, China;2.School of Electrical Engineering, Nanjing Institute of Technology, Nanjing 211167, Jiangsu Province, China;3.College of Energy and Electrical Engineering, Hohai University, Nanjing 211100, Jiangsu Province, China)
Abstract: The hybrid energy storage capacity configuration method of a grid-connected microgrid only considers its economy, making it difficult to solve the problem of power fluctuation of tie lines in microgrids, which will have an adverse impact on the power grid.To balance the economy of hybrid energy storage and the effect of smoothing the fluctuation of tieline power, an optimal configuration method of hybrid energy storage capacity based on a non-cooperative game is proposed.First, a non-cooperative game model was established with hybrid energy storage and tie lines as participants.Second, the reproductive mechanism and mutation operator of the invasive weed algorithm were used to improve the genetic algorithm and solve the model.Finally, the optimization results of the traditional multi-objective optimization model, single-objective optimization model, and non-cooperative game model, as well as the results of traditional and improved genetic algorithms,are compared.The results show that the participants can independently and objectively optimize the objective function so that the hybrid energy storage can make greater profits and the smoothing effect is optimal.Simultaneously, the invasive weed genetic algorithm demonstrates obvious advantages in search capacity and convergent speed, thereby verifying the effectiveness of the proposed method and algorithm.
Keywords: microgrid; hybrid energy storage system; capacity configuration; non-cooperative game
pagenumber_ebook=45,pagenumber_book=463
孫海霞
作者簡介：
孫海霞（1974），女，高級工程師，長期從事電力系統運行與管理工作，E-mail：[email protected]。
葛樂（1982），男，博士，教授，研究方向?yàn)樾履茉磁c柔性電網。通信作者，E-mail：[email protected]。
