新能源并網逆變器控制策略研究綜述與展望
張興，李明*，郭梓暄，王繼磊，韓峰，付新鑫
（可再生能源接入電網技術國家地方聯合工程實驗室（合肥工業大學）安徽省 合肥市 230009）
摘要
隨著風電和光伏等新能源發電系統滲透率的不斷提高，電網呈現出弱電網甚至極弱電網特性，給新能源并網發電系統穩定和高效運行帶來了嚴峻挑戰。通過回顧現有典型的新能源并網逆變穩定控制策略等方面的成果，總結了電流源模式、電壓源模式以及雙模式控制的基本原理和研究現狀，并指出基于鎖相環控制的電流源模式并網雖然能夠保證強電網下的系統穩定性和功率控制快速性等，但是此類控制方式在穩定性、系統電壓和頻率調整等方面有諸多局限，難以適應新能源發電單元高比例接入的場景。基于功率自同步控制的電壓源模式控制能夠?yàn)殡妷汉皖l率提供支撐，更加適用于高滲透率新能源發電并網的弱電網場合；基于電網阻抗自適應的雙模式控制策略則同時結合了電流源模式和電壓源模式在穩定性上的優勢，更加適用于高滲透率下電網阻抗大幅波動的場合。最后，對上述幾種典型控制策略進行總結，并探討了未來的研究方向。
關鍵詞 : 高滲透率；新能源并網；電流源模式；電壓源模式；雙模式
基金項目：國家自然科學基金重點項目（51937003）；國家自然科學基金委員會-國家電網公司智能電網聯合基金資助項目（U1766207）。 Key Program of National Natural Science Foundation of China(51937003); National Natural Science Foundation of China-State Grid Joint Fund for Smart Grid (U1766207).
0 引言
為了解決傳統化石能源帶來的環境污染問題，光伏、風電等新能源發電技術得到了持續關注和應用。目前，中國是世界上發展新能源發電最快且裝機規模最大的國家，2020年中國風電和光伏新增裝機容量分別為71.67 GW和48.2 GW。在第75屆聯合國大會期間，國家主席習近平提出中國力爭于2030年前實現二氧化碳排放達到峰值，并在2060年前努力爭取實現“碳中和”的目標。為實現這一目標，大力發展新能源發電已成為中國重大戰略需求。
高滲透率新能源發電已成為必然趨勢。目前，中國蒙東、甘肅等地區的新能源裝機比例已經超過了丹麥、葡萄牙等發達國家。然而，高滲透率也導致棄風、棄光和電網故障頻發等一系列問題，對電網和新能源發電系統的安全穩定運行帶來了諸多挑戰。例如，2012年12月，河北沽源風電場并網點附近有高補償度串補輸電線路，引發次同步振蕩，由于電流過大，導致部分風機脫網；2015年7月，新疆哈密的三塘湖電網風電場多次出現振蕩現象；2015年9月，華東地區錦蘇特高壓直流系統發生雙極閉鎖事故，導致送端電網過電壓故障，又由于電力系統慣量不足，導致0.41 Hz的嚴重頻率跌落。實際上，以上事故的發生均與新能源并網的高滲透率緊密相關。高滲透率新能源發電往往具有間歇性、隨機性和出力波動性，并網點的等效電網阻抗往往出現大幅波動的問題，使電網呈現出弱電網甚至極弱電網特性，給新能源并網發電系統穩定和高效運行帶來了嚴峻挑戰。為此，作為新能源發電的核心裝備，并網逆變器在電網阻抗大幅波動時的穩定性問題得到了大量專家學者的關注和研究。
可見，為了實現穩定的新能源并網系統，應充分解決并網逆變器的控制設計問題。目前，并網逆變器主要有兩種基本控制模式：電流控制型和電壓控制型，或者稱為電流源模式和電壓源模式[1-3]。目前并網逆變器多采用電流源模式。大量文獻對電流源模式下的新能源發電單元穩定性控制策略進行了分析，如虛擬阻抗控制、調整前饋電壓控制和調整鎖相環帶寬控制等。但是此類電流源模式控制方式在系統電壓和頻率調整等方面有諸多局限，難以適應新能源發電并網逆變器高比例接入的場景。因此，有文獻提出了新能源發電并網逆變器的電壓源模式控制，它以電壓為控制目標，使并網逆變器的外特性表現為受控電壓源，能夠?yàn)殡妷汉皖l率提供支撐，更適用于高滲透率新能源發電并網場合。
綜上所述，本文將對高滲透率新能源并網逆變器的現有控制問題進行歸納與分析，分別介紹電流源和電壓源兩種典型的并網逆變控制模式，以及由此發展得到的雙模式控制策略。
1 高滲透率新能源并網發電系統的典型結構
典型的高滲透率新能源并網發電系統如圖1所示。新能源通過并網逆變器接入新能源發電單元接入點（point of generating unit connection，PGUC），多個新能源發電單元通過電站變壓器匯集到電站接入點（point of connection，POC），然后多個新能源發電站再通過輸電線路匯集到公共耦合點（point of common coupling，PCC）。從圖中可以看出，不論是太陽能或風能，都必須經過并網逆變器才能實現并網發電?？梢?，并網逆變器是新能源發電必不可少的關鍵環節，承擔著能量高效轉換的關鍵任務。并網逆變器與電網的聯接與交互是影響新能源并網發電系統穩定、高效運行的關鍵因素。
通過圖1可知，隨著分布式發電系統的不斷推廣和發展，高滲透率新能源并網發電系統多采用長距離輸電線路和多臺變壓器將系統互連并接入公共電網，此時高滲透率新能源并網發電系統表現出含有不可忽略電網阻抗的低短路比（short circuit ratio，SCR）特征[4-7]。根據IEEE Standard 1204-1997，當2[8]。并網逆變器作為分布式發電系統與電網之間的電源接口，通常需要在SCR較大的強電網條件下才能穩定高效運行[9]。一般可以由SCR的大小來判斷電網的強弱，從而間接判斷出新能源發電系統滲透率的高低。
圖1 高滲透率新能源并網發電系統的典型結構示意圖
Fig.1 Typical structure diagram of the high-penetration new energy grid-connected power generation system
2 電流源模式并網逆變器控制策略
2.1 基本原理
并網逆變器主要采用基于鎖相環（phase-locked loop，PLL）控制的電網電壓定向方案[10-11]，該控制方式下并網逆變器可等效為一個電流源[3,12]，稱為電流源模式，如圖2所示。PLL是一種結構簡單，強電網下性能穩定的并網同步單元。從圖2可見，電流源模式并網逆變器除了需要PLL外，通常還采用電網電壓前饋，以提升并網逆變器在電網電壓發生擾動情況下的動態響應性能，并抑制由于電網電壓背景諧波引起的電網電流諧波等問題。

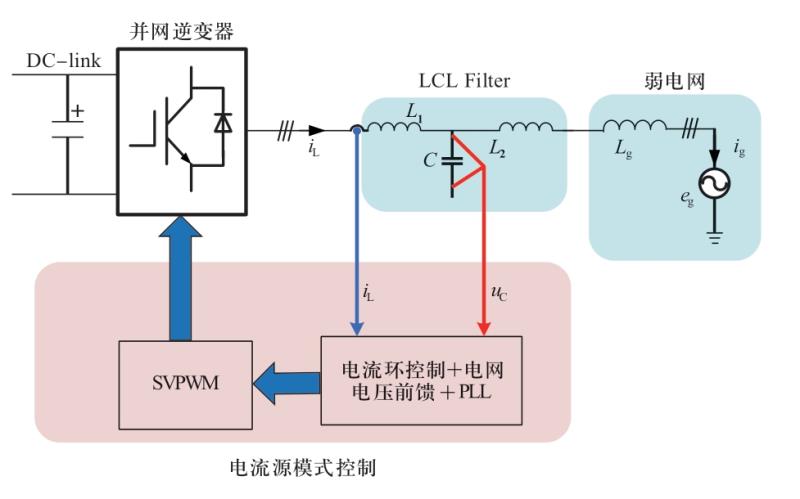

圖2 電流源模式控制示意圖
Fig.2 Schematic diagram of current source mode control
電流源模式是當前并網逆變器應用于新能源發電的主要并網模式。強電網下，這種模式不僅能實現新能源利用率的最大化，還可以保證較高的并網電能質量。對于電流源模式并網逆變器而言，高滲透率條件下的電網阻抗大幅波動會導致穩定裕度的降低，引起并網逆變器諧波諧振甚至不穩定[5,13-16]。有學者提出了一些改進的電流源模式穩定控制策略，如調整PI控制器的參數或結構[17-18]、在電流環中加入主動阻尼控制[4,19]等，能夠在一定程度上提高弱電網下電流源模式并網逆變器的穩定性。
下面將分別從電網電壓前饋、PLL和dq坐標系下的并網控制功率傳輸單調性三個方面，闡述弱電網下電流源模式并網逆變器的穩定性問題原因及其解決方案。
2.2 電網電壓前饋控制對并網穩定性的影響
電網電壓前饋控制可以抵消電網電壓的背景諧波對并網電流的影響，同時由于其具備抑制并網逆變器啟動時的沖擊電流，減小并網電流穩態誤差等優點而得到廣泛運用。弱電網下，電流源模式并網逆變器的電壓前饋環節將降低系統穩定裕度，導致并網電流出現諧波諧振等問題，惡化電能質量。
例如，文獻[20]從并網逆變器諧振阻尼特性出發，分析了數字控制延時對諧振頻率的作用，得出弱電網下的電網電壓前饋控制一定程度上影響了系統穩定性。文獻[21]對弱電網下電網電壓全前饋策略進行了穩定性和頻率響應分析，根據電網阻抗引入的額外前饋誤差問題，采用一種微分近似控制器，保證了并網逆變器在采用電網電壓前饋時的魯棒性和動穩態性能。文獻[22]提出一種結合比例電網電壓前饋控制和重復控制的方案，同時保留了比例控制的快速性與重復控制的穩態性能，提升了弱電網下的系統魯棒性。
實際上，采用傳統電壓前饋控制會引入一條與電網阻抗相關的正反饋通道，從而引起逆變器輸出并網電流出現諧波諧振，甚至逐漸趨向于不穩定。為此，有一些文獻從該角度出發，提出在該正反饋通道上設置不同的傳遞函數來削弱正反饋的影響，提升并網逆變器穩定性。例如：文獻[23-28]中，提出在電網電壓正反饋通道上添加以基頻為中心的二階廣義積分器（second-order generalized integrator, SOGI）。由于采用SOGI補償了并網逆變器的相位裕度，使得系統穩定性得到了提高，但對電網電壓低次背景諧波抑制的抑制作用相應減弱。進一步地，文獻[29]還提出一種基于多個SOGI疊加的并網點電壓前饋?zhàn)赃m應控制，通過自適應調整疊加的SOGI次數來保證電網電壓低次背景諧波抑制能力。也有文獻考慮在電網電壓前饋中引入加權比例系數，來弱化前饋引入的正反饋通道，使并網逆變器在具有部分電網電壓前饋優點的同時，提升系統穩定性[30-31]。文獻[32]對加權比例系數方案進行了分析，指出該加權比例系數在滿足穩定性判據和最小阻尼比的情況下，需要設置一定的取值范圍，因此該比例系數在并網逆變器穩定性和動態性能之間需要折中選擇。文獻[33]則通過在電壓前饋通道中串聯相角補償函數引入虛擬等效電感，減弱了比例前饋控制的動態相互作用，提高了并網逆變器對電網阻抗變化的適應性。
2.3 PLL控制對并網穩定性的影響
弱電網下，作為并網逆變器與大電網保持同步的傳統同步單元，PLL會對并網逆變器的穩定性產生負面影響[34-36]。
目前，已有大量文獻對弱電網下基于PLL同步控制并網逆變器的穩定問題進行了相關研究。例如，文獻[16]通過建立非線性PLL模型，指出由于受到弱電網下的電阻阻抗影響，將引起PLL的自同步現象，導致逆變器不穩定，然而這種非線性PLL模型不可避免地增加了逆變器電流控制的復雜性，給實際分析和應用帶來了難度。文獻[37]通過研究弱電網下并網逆變器的同步穩定機理，從影響系統阻尼特性分量的角度，分析了電網阻抗等因素對小擾動下系統同步穩定性的影響。文獻[38]研究了基于延時的PLL在弱電網下導致系統性能惡化的原因，提出添加一個二階低通濾波器和相位校正環節來改進系統相位裕度。文獻[39]從并網逆變器輸出阻抗模型的角度分析討論P(yáng)LL的穩定性問題，提出了基于電網電流前饋的魯棒型PLL及其相應的參數設計方法，保證系統在極弱電網下穩定運行。文獻[40]提出一種自適應阻尼的PLL控制策略，增強了系統魯棒性，提高了并網逆變器對弱電網的適應能力。文獻[41]通過構建并網逆變器輸出阻抗模型，提出弱電網下PLL引起的輸出阻抗低頻段負電阻特性將導致系統穩定性問題。
實際上，較高的PLL帶寬將導致弱電網中并網逆變器發生諧波諧振甚至不穩定[42]。文獻[13, 43]指出PLL的帶寬設置越高，逆變器在低頻段的輸出阻抗的負阻區越將越大。因此，為了解決PLL在弱電網下引起的不穩定性，降低PLL的帶寬是一種有效的方法[44]?；诖?，文獻[32]提出了一種具有PLL自適應帶寬的方案，該方案根據電網阻抗自適應調節PLL帶寬，從而改善了并網逆變器在弱電網下的穩定性。然而，這類方法將一定程度上降低PLL的動態性能，當系統發生低電壓穿越等情況時，往往不能滿足并網逆變器的快速性要求。
有文獻提出采用不同PLL的控制結構以解決穩定性問題，例如：文獻[45]為PLL增加了一個帶通濾波器，實現了并網逆變器輸出阻抗的重塑，抑制了弱電網下的諧振現象。文獻[46]提出了一種魯棒矢量控制策略，該策略考慮了PLL的動態特性，消除了PLL對并網逆變器穩定性的負面影響。文獻[47]基于復數濾波器的基波正序電壓提取特性，提出了具有復數濾波器結構的PLL逆變并網系系統，增大了并網逆變器輸出阻抗在中頻段內的相角裕度。
此外，作為電流源模式并網控制，往往需要同時考慮電網電壓前饋和PLL對并網逆變器穩定性的影響。例如，文獻[48]中構建了離散域并網逆變器的小信號模型，提出了并網逆變器的輸出阻抗重塑方案，但該方案僅考慮了PLL，卻沒有考慮電網電壓前饋的影響。雖然該方案能夠削弱低頻帶輸出阻抗的負電阻特性，從而提高了系統穩定性，但是由于未考慮電網電壓前饋控制，缺乏諧波抑制能力，并且電網電壓幅值擾動時的動態響應速度也會一定程度下降。事實上，類似于PLL對并網逆變器穩定性的影響，過去的研究表明電網電壓前饋同樣也會降低逆變器輸出阻抗的相位[49]，因此文獻[50]中采用了基于電流控制回路的相位超前控制策略，可以有效地重塑輸出阻抗的相位并降低了低頻帶的負阻區域。進一步地，文獻[51]提出了一種同時考慮PLL和電網電壓前饋環節引入的低頻段負電阻特性的方案，通過在電網電壓前饋通道上添加q軸輸出阻抗重塑的控制器，使并網逆變器能夠在弱電網下穩定運行，同時保留了電網電壓前饋控制引入的電網電壓背景諧波抑制性能。
值得一提的是，以上的控制策略均針對弱電網下的PLL小信號穩定性，而作為一種經典的同步控制結構，PLL的輸出特性表達式是關于虛擬功角的非線性函數，在大干擾情況下往往會出現虛擬功角失去穩定平衡點而發生同步失穩[52-54]。
2.4 dq坐標系下的功率傳輸單調性對并網穩定性的影響
文獻[3]研究了電流源模式下基于dq軸電流的功率控制在極弱電網下可能導致的非單調性問題，如圖3所示。當電網阻抗很大時，并網逆變器輸出功率不再具有單調性，這說明電流源模式并網逆變器不能在極弱電網下穩定運行。因此，為了保證并網逆變器在極弱電網下的穩定運行，需要采用不同于電流源模式的并網模式。

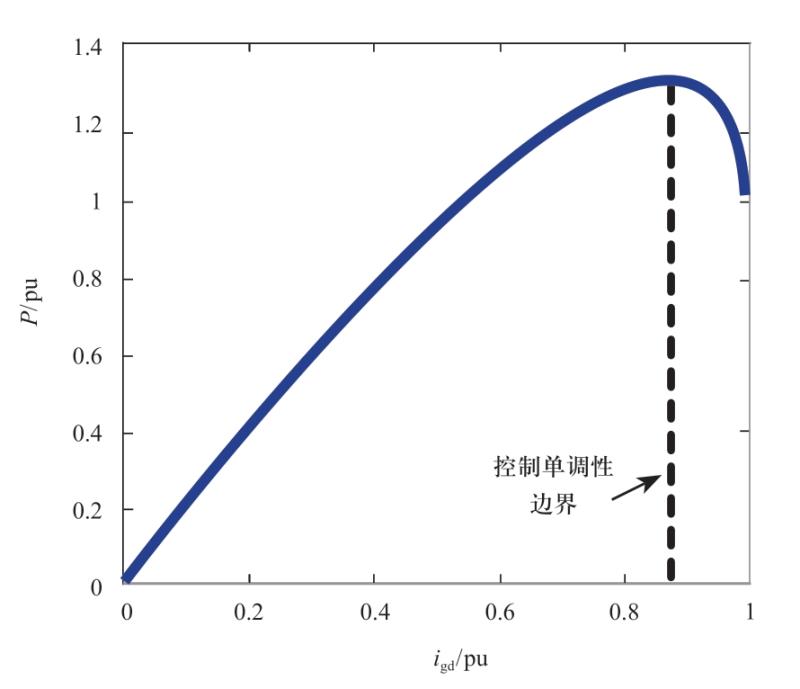

圖3 電流源模式并網逆變器有功功率單調性示意圖
Fig.3 Schematic diagram of monotonicity of active power in current source mode controlled grid-connected inverter
3 電壓源模式并網逆變器控制策略
3.1 基本原理
不同于電流源模式，有文獻提出一種不使用PLL的電壓源并網模式，該模式在弱電網下有較好的穩定性[3,12,55]。電壓源模式采用的是組網型同步控制單元，例如采用基于下垂控制或者虛擬同步發電機（virtual synchronous generator，VSG）的功率外環進行相位自同步，實現輸出功率調節[56]。電壓源模式并網逆變器直接通過控制輸出電壓矢量相位和幅值實現輸出功率調節，其控制特性類似于同步發電機系統。
電壓源模式下的并網逆變器常采用基于功率環與電壓電流雙環結合的方案，其控制圖如圖4所示。
圖4 電壓源模式控制示意圖
Fig.4 Schematic diagram of voltage source mode control
近年來，關于電壓源模式并網逆變器的穩定性已有相關文獻進行了研究，例如：文獻[56]提出了一種功率同步控制，使并網逆變器終端實現了與電網的固有同步，對于連接到極弱交流電網系統的高壓直流環節，該方法已被證明是一種優越的解決方案。文獻[57-58]研究了基于下垂控制的電壓源模式全功率風電變流器在弱電網下的直流側電壓穩定控制，然而該方案沒有考慮電網阻抗大幅變化時的系統穩定性，特別是需要分析強電網下電壓源模式并網逆變器的系統穩定性。文獻[59-61]從基于序阻抗的小信號建模角度出發，分析了基于VSG控制的電壓源模式并網逆變器在高電網阻抗場景下的穩定性，指出相比于傳統電流源模式，電壓源模式在弱電網下更加穩定。文獻[62-63]通過構建下垂控制三相并網逆變器的序阻抗模型，分析了功率同步環產生的頻率耦合效應，得出弱電網下基于電壓源模式的下垂控制具有更好的并網特性。進一步地，文獻[64]基于諧波線性化建模方法，得到了基于VSG控制的整體序阻抗模型，獲得了VSG頻率耦合效應的原因。文獻[65]通過分析對比電流源模式并網逆變器和電壓源模式并網逆變器發現：前者的序阻抗在中頻段呈負阻抗特性，后者則在中頻段呈感性，因此電壓源模式對弱電網更具適應性。
3.2 dq坐標系下的功率傳輸單調性對并網穩定性的影響
當并網逆變器運行在電壓源模式時，和基于矢量控制的電流源模式不同，其通過控制輸出端電壓E和輸出功角δ來控制輸出功率，控制特性類似于傳統同步發電機系統。當功角δ增大時，輸出有功功率P并非單調增加，而是存在先增加后減小的現象。隨著端電壓E的增加，輸出有功功率P也相應增加，如圖5所示。值得一提的是，運行點功角δ可以反映當前運行工況下的交流電網強度，可采用短路比λSCR來衡量直流系統接入的交流系統強度[66]，其表達式為

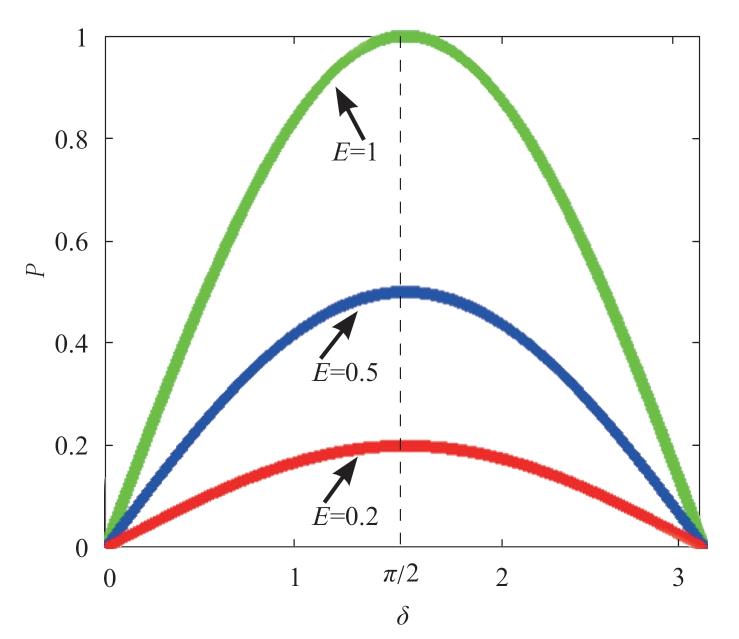

圖5 電壓源模式并網逆變器有功功率單調性示意圖
Fig.5 Schematic diagram of monotonicity of active power in voltage source mode controlled grid-connected inverter
式中：Pdc表示直流系統的容量；Sac表示電網阻抗Xg對應的短路容量；U表示遠端單機無窮大電網電壓。
根據式（1）可知單調邊界對應的功角為π/2。帶入式（1）所示的SCR公式，且通過加入無功功率支撐使得E=U，可得此時對應的SCR為1，根據實際物理系統中SCR的定義可知，SCR不會小于1，因此，電壓源模式并網逆變器在更弱的電網下仍能夠穩定運行[3]。
3.3 功率外環的控制阻尼特性對并網穩定性的影響
文獻[3]研究了電壓源模式并網逆變器在電網阻抗變化時的功率外環小信號模型，發現電網阻抗較大時并網逆變器功率外環的極點阻尼較大，系統穩定性較好，而在電網阻抗較小時則阻尼非常小，輸出功率易發生振蕩。此外，電網阻抗過小時，電壓源控制的并網逆變器對輸出電壓矢量小范圍的調節將會給輸出功率帶來大范圍的變化，大大增加了輸出電壓的控制精度和抗擾性能等方面的要求。因此，較高的電網阻抗將有利于提高系統的魯棒性和穩定性。
值得一提的是，電壓源模式并網逆變器具有類似于同步發電機的同步特性，因此，在大干擾情況下也可能發生類似同步發電機的同步暫態失穩現象?？紤]電流飽和限幅環節時還會使失穩過程更為復雜[67]，往往需要進行控制切換以避免與電網的失步[68-69]。另外，相比電流源模式并網控制，電壓源模式如何實現光伏、風力發電的最大功率跟蹤（maximum power point tracking，MPPT）以及和儲能系統荷電狀態、充放電模式和響應時間等動態響應特性之間的相互協調，保證直流母線電壓和輸出功率的穩定控制，這些都是電壓源模式并網控制技術在實際應用中亟待解決的問題。
4 雙模式并網逆變器控制策略
對比以上介紹的電流源模式和電壓源模式的并網逆變器控制穩定性可知，二者的差異性本質上是由于采用了不同的控制結構導致的，使得并網逆變器對電網呈現出不同的外特性，從而在電網阻抗強弱變化時，產生了一定的“互補”特性。即電流源模式并網逆變器適用于強電網，而弱電網穩定性下降，在極弱電網下甚至不能穩定運行；與之相反，在極弱電網和弱電網下的電壓源模式并網逆變器具有較好的穩定性，而在強電網下系統則不穩定。因此，文獻[3,70-72]提出了基于電網阻抗自適應的雙模式控制，如圖6所示。在強電網下并網逆變器采用電流源模式，極弱電網下則切換到電壓源模式，綜合了兩種并網模式的優點，有效提升了單臺逆變器的電網阻抗適應性，但是卻未涉及雙模式控制擴展到多逆變器系統時的穩定性問題。在文獻[3]的基礎上，文獻[12]將雙模式控制應用到多逆變器系統，提出多逆變器系統由全電流源模式切換到混合模式，使得系統同時有電流源模式和電壓源模式的并網逆變器，提升了弱電網下的并網逆變器穩定性。然而，文獻[12]缺少對全電流源模式和混合模式切換邊界的定量分析，也未考慮電網進一步變?nèi)鯐r(shí)混合模式系統是否仍舊穩定的問題?；诖?，文獻[73]進一步提出了基于電網阻抗自適應的雙模式組合控制策略，將多逆變器系統從混合模式切換到全電壓源模式，從而保證了極弱電網下的系統仍舊有足夠的穩定裕度。特別地，該文獻基于D分割法[74-76]，研究了在幅值裕度、相位裕度和系統帶寬等多性能指標約束下的參數穩定域，得出了SCR大幅波動情況下全電流源模式、混合模式和全電壓模式之間的定量切換邊界。

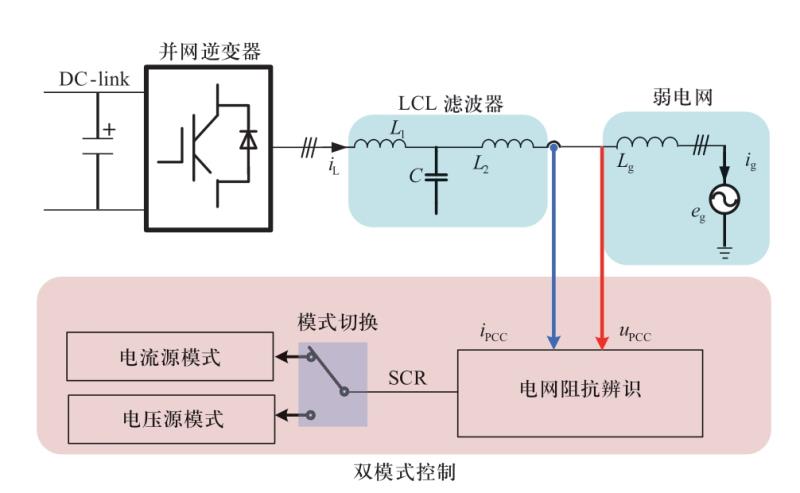

圖6 雙模式控制示意圖
Fig.6 Schematic diagram of dual mode control
5 高滲透率新能源并網逆變控制策略研究展望
現有高滲透率新能源并網技術的研究工作大多局限于傳統電流源模式的并網穩定性控制，電壓源模式乃至雙模式的并網控制技術仍處于起步階段。隨著科學技術的進步，高滲透率新能源并網系統將借助于信息處理技術、大數據技術和人工智能等技術的支持，實現以下幾方面的研究方案和策略。
1）適用于多逆變器系統的滲透率在線估計技術。針對傳統電網阻抗被動辨識存在時效性差、精度低，而主動辨識存在對電網擾動大的問題，需要研究基于高精度、低延時的阻抗準被動辨識技術；另一方面，選取注入擾動信號合適的頻譜特征和注入時序，有效提升裝備的辨識技術對電網的干擾也是未來需要研究的問題。
2）形成更有利于實際運用的電壓源模式并網控制方案。研究計及MPPT特性和儲能系統荷電狀態、充放電模式和響應時間等特性的電壓源模式協調控制方法，平抑并網功率波動和維持前后級功率平衡的直流穩壓技術。
3）研究基于滲透率指標的多逆變器系統混合模式控制技術。電流源模式和電壓源模式具有穩定性上的互補特性，在電網中應該如何合理配置兩種不同類型的并網逆變器從而使系統達到最好的動穩態特性是亟待解決的問題。探究基于滲透率指標的電壓源、電流源混合模式控制策略，實現基于穩定裕度和新能源利用率兩個指標綜合最優的電壓源模式最小容量配比規律也都需要進一步深入研究。
4）基于人工智能優化算法的混合模式多并網變流器系統協同控制研究。研究基于人工智能算法的混合模式并網變流器系統協同控制策略，包括了電流源模式和電壓源模式兩種不同控制結構在電網中的落點和網架規劃的合理設計，從而減小系統失穩風險是未來重要的研究內容。
5）高滲透率新能源并網各設備、平臺間的互聯互通和數據共享等能源互聯技術?；?G等數據通信技術，集成新能源并網逆變設備數據采集、調度和協同等功能于一體，連接發電端、輸電和用戶，實現各平臺間的數據共享體系。
6 結語
高滲透率新能源發電情況下，新能源發電單元的諧振等穩定性問題也日益顯著。在專家學者的共同努力下，取得了大量理論科研成果，本文重點梳理了并網逆變設備電流源模式、電壓源模式和雙模式等方面的研究現狀，并探討總結了未來可能的研究方向和思路。希望本文可以為未來高滲透率新能源并網逆變控制技術提供有益參考，推動中國新能源并網變流技術創新和能源可持續發展，并滿足中國能源互聯重大戰略。
參考文獻
[1]WU W M, LIU Y, HE Y B, et al.Damping methods for resonances caused by LCL-filter-based current-controlled grid-tied power inverters: an overview[J].IEEE Transactions on Industrial Electronics, 2017, 64(9): 7402-7413.
[2]CHEN X R, RUAN X B, YANG D S, et al.Injected grid current quality improvement for a voltage-controlled gridconnected inverter[J].IEEE Transactions on Power Electronics,2018, 33(2): 1247-1258.
[3]LI M, ZHANG X, YANG Y, et al.The grid impedance adaptation dual mode control strategy in weak grid[C]//2018 International Power Electronics Conference (IPEC-Niigata 2018 -ECCE Asia).May 20-24, 2018, Niigata, Japan.IEEE,2018: 2973-2979.
[4]LISERRE M, TEODORESCU R, BLAABJERG F.Stability of photovoltaic and wind turbine grid-connected inverters for a large set of grid impedance values[J].IEEE Transactions on Power Electronics, 2006, 21(1): 263-272.
[5]ZHOU S Y, ZOU X D, ZHU D H, et al.An improved design of current controller for LCL-type grid-connected converter to reduce negative effect of PLL in weak grid[J].IEEE Journal of Emerging and Selected Topics in Power Electronics, 2018,6(2): 648-663.
[6]CHEN X, ZHANG Y, WANG S S, et al.Impedance-phased dynamic control method for grid-connected inverters in a weak grid[J].IEEE Transactions on Power Electronics, 2017, 32(1):274-283.
[7]YANG D S, RUAN X B, WU H.Impedance shaping of the grid-connected inverter with LCL filter to improve its adaptability to the weak grid condition[J].IEEE Transactions on Power Electronics, 2014, 29(11): 5795-5805.
[8]KRISHAYYA P C S, ADAPA R, HOLM M.IEEE guide for planning DC links terminating at AC locations having low short-circuit capacities, part I: AC/DC system interaction phenomena[J].CIGRE, France, 1997.
[9]IEEE standard for interconnecting distributed resources with electric power systems[J].IEEE Std 1547-2003, 2003: 1-28.
[10]張興.PWM整流器及其控制策略的研究[D].合肥：合肥工業大學，2003.
[11]KAZMIERKOWSKI M P, MALESANI L.Current control techniques for three-phase voltage-source PWM converters: a survey[J].IEEE Transactions on Industrial Electronics, 1998,45(5): 691-703.
[12]LI M, ZHANG X, ZHAO W.A novel stability improvement strategy for a multi-inverter system in a weak grid utilizing dual-mode control[J].Energies, 2018, 11(8): 2144.
[13]張學廣，付志超，陳文佳，等.弱電網下考慮鎖相環影響的并網逆變器改進控制方法[J].電力系統自動化， 2018，42(7)： 139-145.
ZHANG Xueguang, FU Zhichao, CHEN Wenjia, et al.An improved control method for grid-connected inverters considering impact of phase-locked loop under weak grid condition[J].Automation of Electric Power Systems, 2018,42(7): 139-145(in Chinese).
[14]鄭征，黃旭，楊明，等.弱電網下逆變側電流反饋的并網逆變器穩定性分析及優化[J].電力系統保護與控制，2019，47(19)：31-37.
ZHENG Zheng, HUANG Xu, YANG Ming, et al.Stability analysis and improvement for LCL filter grid-connected inverter using inverter-side current feedback[J].Power System Protection and Control, 2019, 47(19):31-37(in Chinese).
[15]SILWAL S, TAGHIZADEH S, KARIMI-GHARTEMANI M,et al.An enhanced control system for single-phase inverters interfaced with weak and distorted grids[J].IEEE Transactions on Power Electronics, 2019, 34(12): 12538-12551.
[16]DONG D, WEN B, BOROYEVICH D, et al.Analysis of phase-locked loop low-frequency stability in three-phase grid-connected power converters considering impedance interactions[J].IEEE Transactions on Industrial Electronics,2015, 62(1): 310-321.
[17]MIDTSUND T, SUUL J A, UNDELAND T.Evaluation of current controller performance and stability for voltage source converters connected to a weak grid[C]//The 2nd International Symposium on Power Electronics for Distributed Generation Systems.June 16-18, 2010, Hefei, China.IEEE, 2010: 382-388.
[18]CAO X J, LIU G H, XU W N, et al.Adaptive quasi-PRD control method of grid-connected PV inverter under weak grid[C]//2015 9th International Conference on Power Electronics and ECCE Asia (ICPE-ECCE Asia).June 1-5,2015, Seoul, Korea (South).IEEE, 2015: 2469-2474.
[19]YANG Y, FANG G, LU J J, et al.A virtual RC active damping method in weak grid for three-level three-phase grid-connected inverters[C]//2016 IEEE 8th International Power Electronics and Motion Control Conference (IPEMC-ECCE Asia).May 22-26, 2016, Hefei, China.IEEE, 2016: 741-747.
[20]苗麗芳，王樂媛，曹斌，等.弱電網下電網電壓前饋控制分布式逆變系統的諧振阻尼特性分析[J].高電壓技術，2020，46(10)： 3521-3532.
MIAO Lifang, WANG Yueyuan, CAO Bin, et al.Resonance damping characteristic analysis of distributed inverter-based system with grid voltage feed-forward control in weak grid[J].High Voltage Engineering, 2020, 46(10): 3521-3532(in Chinese).
[21]查曉宇，徐軍忠，王勇.弱電網下并網逆變器的改進電壓全前饋策略[J].電力電子技術，2020，54(4)：84-87.
ZHA Xiaoyu, XU Junzhong, WANG Yong.A modified voltage full-feedforward strategy for grid-connected inverters in weak grid[J].Power Electronics, 2020, 54(4): 84-87(in Chinese).
[22]楊興武，王楠楠，陳磊，等.弱電網下LCL型并網逆變器魯棒重復控制策略[J].電力電子技術，2018，52(10)： 15-18.
YANG Xingwu, WANG Nannan, CHEN Lei, et al.Robust repetitive control approach for grid-connected inverter with LCL filter in weak grid case[J].Power Electronics, 2018,52(10): 15-18(in Chinese).
[23]YANG S D, TONG X Q, YIN J, et al.BPF-based grid voltage feedforward control of grid-connected converters for improving robust stability[J].Journal of Power Electronics, 2017, 17(2):432-441.
[24]TANG Y, HUANG L L, ZHAO G S.Resonant feed forward control for LCL-type grid-tied inverters in weak grid condition[C]//2016 IEEE Energy Conversion Congress and Exposition (ECCE).September 18-22, 2016, Milwaukee, WI,USA.IEEE, 2016: 1-6.
[25]XU J M, QIAN Q, XIE S J, et al.Grid-voltage feedforward based control for grid-connected LCL-filtered inverter with high robustness and low grid current distortion in weak grid[C]//2016 IEEE Applied Power Electronics Conference and Exposition (APEC).March 20-24, 2016, Long Beach, CA,USA.IEEE, 2016: 1919-1925.
[26]楊樹德，同向前，尹軍，等.增強并網逆變器對電網阻抗魯棒穩定性的改進前饋控制方法[J].電工技術學報，2017，32(10)： 222-230.
YANG Shude, TONG Xiangqian, YIN Jun, et al.An improved grid voltage feedforward strategy for grid-connected inverter to achieve high robust stability against grid-impedance variation[J].Transactions of China Electrotechnical Society,2017, 32(10): 222-230(in Chinese).
[27]徐飛，湯雨，谷偉.弱電網條件下LCL型并網逆變器諧振前饋控制策略研究[J].中國電機工程學報，2016，36(18)：4970-4979.
XU Fei, TANG Yu, GU Wei.Resonant feedforward control strategy for LCL-type grid-connected inverters in weak grid condition[J].Proceedings of the CSEE, 2016, 36(18): 4970-4979(in Chinese).
[28]尹有為，井敬，楊樹德，等.增強LCL逆變器對弱電網適應能力的前饋控制[J].電氣傳動，2018，48(4)： 17-21.
YIN Youwei, JING Jing, YANG Shude, et al.Feedforward control for improving LCL inverter’s adaptability to weak grid[J].Electric Drive, 2018, 48(4): 17-21(in Chinese).
[29]XU J M, XIE S J, QIAN Q, et al.Adaptive feedforward algorithm without grid impedance estimation for inverters to suppress grid current instabilities and harmonics due to grid impedance and grid voltage distortion[J].IEEE Transactions on Industrial Electronics, 2017, 64(9): 7574-7586.
[30]QIAN Q, GE X W, XIE S J, et al.Improved grid voltage feedforward for strengthening the inverter’s adaptability to utility[C]//2016 IEEE 8th International Power Electronics and Motion Control Conference (IPEMC-ECCE Asia).May 22-26, 2016, Hefei,China.IEEE, 2016: 897-901.
[31]李明，張興，楊瑩， 等.弱電網下基于加權系數的電網電壓前饋控制策略[J].電源學報， 2017，15(6)： 10-18.
LI Ming, ZHANG Xing, YANG Ying, et al.Grid voltage feedforward control strategy based on weighting coefficient in weak grid[J].Journal of Power Supply, 2017, 15(6): 10-18(in Chinese).
[32]CESPEDES M, SUN J.Adaptive control of grid-connected inverters based on online grid impedance measurements[J].IEEE Transactions on Sustainable Energy, 2014, 5(2): 516-523.
[33]楊興武，王濤，徐依明，等.基于虛擬電感的LCL型并網逆變器電網電壓前饋控制策略[J].太陽能學報，2020，41(11)：56-63.
YANG Xingwu, WANG Tao, XU Yiming, et al.Voltage feedforward control of lcl grid-connected inverter based on virtual inductor[J].Acta Energiae Solaris Sinica, 2020, 41(11):56-63(in Chinese).
[34]張孟香.弱電網下并網逆變器自同步控制策略研究[D].哈爾濱：哈爾濱工業大學，2020.
[35]孫青青.考慮鎖相環影響的LCL型并網逆變器穩定控制方法[D].合肥：合肥工業大學，2020.
[36]XU J M, QIAN Q, ZHANG B F, et al.Harmonics and stability analysis of single-phase grid-connected inverters in distributed power generation systems considering phase-locked loop impact[J].IEEE Transactions on Sustainable Energy, 2019,10(3): 1470-1480.
[37]胡祺，付立軍，馬凡，等.弱電網下基于鎖相控制并網變換器小擾動同步穩定分析[J].中國電機工程學報，2021，41(1)：98-108.
HU Qi, FU Lijun, MA Fan, et al.Small signal synchronizing stability analysis of PLL-based VSC connected to weak AC grid[J].Proceedings of the CSEE, 2021, 41(1): 98-108(in Chinese).
[38]許津銘，卞申一陽，錢浩，等.弱電網下單相并網逆變器延時鎖相環的魯棒控制及優化方法[J].中國電機工程學報，2020，40(7)：2062-2070.
XU Jinming, BIAN Shenyiyang, QIAN Hao, et al.Robust control and optimization of Delay-based Phase-locked loop of Single-phase Grid-connected inverters under weak grid conditions[J].Proceedings of the CSEE, 2020, 40(7): 2062-2070(in Chinese).
[39]許津銘，卞申一陽，錢強，等.弱電網下基于電網電流前饋的單相逆變器鎖相環[J].中國電機工程學報，2020，40(8)：2647-2657.
XU Jinming, BIAN Shenyiyang, QIAN Qiang, et al.Grid current feedforward based Phase-locked loop for Single-phaseinverters in weak grid case[J].Proceedings of the CSEE, 2020,40(8): 2647-2657(in Chinese).
[40]張?jiān)骑w，趙晉斌，周鳴倢，等.弱電網下自適應同步旋轉坐標系鎖相環魯棒性分析及研究[J].中國電機工程學報，2020，40（7）： 2234-2243.
ZHANG Yunfei, ZHAO Jinbin, ZHOU Mingjie, et al.Robustness analysis and research of adaptive Synchronousreference-frame Phase-locked loop under weak grid[J].Proceedings of the CSEE, 2020, 40(7): 2234-2243(in Chinese).
[41]WEN B, BOROYEVICH D, MATTAVELLI P, et al.Impedance-based analysis of grid-synchronization stability for three-phase paralleled converters[J].2014 IEEE Applied Power Electronics Conference and Exposition - APEC 2014, 2014:1233-1239.
[42]WANG X F, HARNEFORS L, BLAABJERG F.Unified impedance model of grid-connected voltage-source converters[J].IEEE Transactions on Power Electronics, 2018,33(2): 1775-1787.
[43]ZHANG X G, XIA D N, FU Z C, et al.An improved feedforward control method considering PLL dynamics to improve weak grid stability of grid-connected inverters[J].IEEE Transactions on Industry Applications, 2018, 54(5):5143-5151.
[44]ZHOU J Z, DING H, FAN S T, et al.Impact of short-circuit ratio and phase-locked-loop parameters on the small-signal behavior of a VSC-HVDC converter[J].IEEE Transactions on Power Delivery, 2014, 29(5): 2287-2296.
[45]WU X J, LI X Q, YUAN X B, et al.Grid harmonics suppression scheme for LCL-type grid-connected inverters based on output admittance revision[J].IEEE Transactions on Sustainable Energy,2015, 6(2): 411-421.
[46]DAVARI M, MOHAMED Y A R I.Robust vector control of a very weak-grid-connected voltage-source converter considering the phase-locked loop dynamics[J].IEEE Transactions on Power Electronics, 2017, 32(2): 977-994.
[47]涂春鳴，高家元，李慶，等.具有復數濾波器結構鎖相環的并網逆變器對弱電網的適應性研究[J].電工技術學報，2020，35(12)：2632-2642.
TU Chunming, GAO Jiayuan, LI Qing, et al.Research on adaptability of grid-connected inverter with complex coefficient-filter structure phase locked loop to weak grid[J].Transactions of China Electrotechnical Society, 2020, 35(12):2632-2642(in Chinese).
[48]FANG J Y, LI X Q, LI H C, et al.Stability improvement for three-phase grid-connected converters through impedance reshaping in quadrature-axis[J].IEEE Transactions on Power Electronics, 2018, 33(10): 8365-8375.
[49]WANG J, SONG Y L, MONTI A.A study of feedforward control on stability of grid-parallel inverter with various grid impedance[C]//2014 IEEE 5th International Symposium on Power Electronics for Distributed Generation Systems (PEDG).June 24-27, 2014, Galway, Ireland.IEEE, 2014: 1-8.
[50]WANG J F, YAO J H, HU H B, et al.Impedance-based stability analysis of single-phase inverter connected to weak grid with voltage feed-forward control[C]//2016 IEEE Applied Power Electronics Conference and Exposition (APEC).March 20-24, 2016, Long Beach, CA, USA.IEEE, 2016: 2182-2186.
[51]LI M, ZHANG X, GUO Z X, et al.The control strategy for the grid-connected inverter through impedance reshaping in q-axis and its stability analysis under a weak grid[J].IEEE Journal of Emerging and Selected Topics in Power Electronics, 2021,9(3): 3229-3242.
[52]WU H, WANG X F.Design-oriented transient stability analysis of PLL-synchronized voltage-source converters[J].IEEE Transactions on Power Electronics, 2019, 35(4): 3573-3589.
[53]YUAN H, XIN H H, HUANG L B, et al.Stability analysis and enhancement of type-4 wind turbines connected to very weak grids under severe voltage sags[J].IEEE Transactions on Energy Conversion, 2019, 34(2): 838-848.
[54]HE X Q, GENG H, LI R Q, et al.Transient stability analysis and enhancement of renewable energy conversion system during LVRT[J].IEEE Transactions on Sustainable Energy,2020, 11(3): 1612-1623.
[55]BOUAFIA A, GAUBERT J P, KRIM F.Predictive direct power control of three-phase pulsewidth modulation (PWM)rectifier using space-vector modulation (SVM)[J].IEEE Transactions on Power Electronics, 2010, 25(1): 228-236.
[56]ZHANG L D, HARNEFORS L, NEE H P.Interconnection of two very weak AC systems by VSC-HVDC links using powersynchronization control[J].IEEE Transactions on Power Systems, 2011, 26(1): 344-355.
[57]YUAN X B, CHAI J Y, LI Y D.Control of variable pitch,variable speed wind turbine in weak grid systems[C]//2010 IEEE Energy Conversion Congress and Exposition.September 12-16, 2010, Atlanta, GA, USA.IEEE, 2010: 3778-3785.
[58]YUAN X B, WANG F, BOROYEVICH D, et al.DC-link voltage control of a full power converter for wind generator operating in weak-grid systems[J].IEEE Transactions on Power Electronics, 2009, 24(9): 2178-2192.
[59]WU W H, ZHOU L M, CHEN Y D, et al.Sequenceimpedance-based stability comparison between VSGs and traditional grid-connected inverters[J].IEEE Transactions on Power Electronics, 2019, 34(1): 46-52.
[60]伍文華.新能源發電接入弱電網的寬頻帶振蕩機理及抑制方法研究[D].長沙：湖南大學, 2019.
[61]伍文華，周樂明，陳燕東，等.序阻抗視角下虛擬同步發電機與傳統并網逆變器的穩定性對比分析[J].中國電機工程學報，2019，39（5）： 1411-1421.
WU Wenhua, ZHOU Leming, CHEN Yandong, et al.Stability comparison and analysis between the virtual synchronous generator and the traditional grid-connected inverter in the view of sequence impedance[J].Proceedings of the CSEE,2019, 39(5): 1411-1421(in Chinese).
[62]陳杰，閆震宇，趙冰，等.下垂控制三相逆變器阻抗建模與并網特性分析[J].中國電機工程學報，2019，39(16)：4846-4856.
CHEN Jie, YAN Zhenyu, ZHAO Bing, et al.On the impedance modelling and grid-connected characteristics of the three-phase droop controlled inverter[J].Proceedings of the CSEE, 2019,39(16): 4846-4856(in Chinese).
[63]趙冰.電壓控制型逆變器控制策略及并網特性研究[D].南京：南京航空航天大學，2018.
[64]杜燕，趙韓廣，楊向真，等.考慮頻率耦合效應的虛擬同步發電機序阻抗建模[J].電源學報， 2020，18(6)： 42-49.
DU Yan, ZHAO Hanguang, YANG Xiangzhen, et al.Sequence impedance modeling of virtual synchronous generator considering frequency coupling effect[J].Journal of Power Supply, 2020, 18(6): 42-49(in Chinese).
[65]衛楚奇，石磊，周百靈，等.電壓型與電流型逆變器序阻抗建模與分析[J].電力電子技術，2020，54(10)： 107-110.
WEI Chuqi, SHI Lei, ZHOU Bailing, et al.Sequence impedance modeling and analysis of voltage controlled and current controlled inverters[J].Power Electronics, 2020,54(10): 107-110(in Chinese).
[66]黃云輝，周翩，王龍飛.弱電網下基于矢量控制的并網變換器功率控制穩定性[J].電力系統自動化，2016，40(14)：93-99.
HUANG Yunhui, ZHOU Pian, WANG Longfei.Power control stability in vector control based voltage source converters connected to weak grid[J].Automation of Electric Power Systems, 2016, 40(14): 93-99(in Chinese).
[67]XIN H H, HUANG L B, ZHANG L Q, et al.Synchronous instability mechanism of P-f droop-controlled voltage source converter caused by current saturation[J].IEEE Transactions on Power Systems, 2016, 31(6): 5206-5207.
[68]HUANG L B, XIN H H, WANG Z, et al.Transient stability analysis and control design of droop-controlled voltage source converters considering current limitation[J].IEEE Transactions on Smart Grid, 2019, 10(1): 578-591.
[69]黃林彬，辛煥海，鞠平，等.電力電子并網裝備的同步穩定分析與統一同步控制結構[J].電力自動化設備，2020，40(9)：10-25.
HUANG Linbin, XIN Huanhai, JU Ping, et al.Synchronization stability analysis and unified synchronization control structure of grid-connected power electronic devices[J].Electric Power Automation Equipment, 2020, 40(9): 10-25(in Chinese).[知網]
[70]李明.高滲透率新能源發電并網逆變器阻抗自適應雙模式控制研究[D].合肥：合肥工業大學，2020.
[71]LI M, ZHANG X, GUO Z X, et al.Impedance adaptive dual-mode control of grid-connected inverters with large fluctuation of SCR and its stability analysis based on D-partition method[J].IEEE Transactions on Power Electronics, 2021,36(12): 14420-14435.
[72]李明，張興，郭梓暄，等.弱電網下基于電網阻抗自適應的雙模式并網穩定控制策略[J].太陽能學報，2021，42(7)：86-93.
LI Ming, ZHANG Xing, GUO Zixuan, et al.Grid impedance adaption dual mode grid-connected stability control strategy in a weak grid[J].Acta Energiae Solaris Sinica, 2021, 42(7): 86-93(in Chinese).
[73]LI M, ZHANG X, GUO Z X, et al.The dual-mode combined control strategy for centralized photovoltaic grid-connected inverters based on double-split transformers[J].IEEE Transactions on Industrial Electronics, 2021, 68(12): 12322-12330.
[74]NEIMARK Y I.D-partition and robust stability[J].Computational Mathematics and Modeling, 1998, 9(2): 160-166.
[75]HWANG C, HWANG L F, HWANG J H.Robust D-partition[J].Journal of the Chinese Institute of Engineers, 2010, 33(6): 811-821.
[76]李明，張興，郭梓暄，等.弱電網下基于D分割法的逆變器PI參數設計及穩定域分析[J].電力系統自動化，2020，44(15)：139-147.
LI Ming, ZHANG Xing, GUO Zixuan, et al.Proportionalintegral parameter design for inverter based on D-partition method and its stability region analysis in weak grid[J].Automation of Electric Power Systems, 2020, 44(15):139-147(in Chinese).
Review and Perspectives on Control Strategies for Renewable Energy Grid-connected Inverters
ZHANG Xing, LI Ming*, GUO Zixuan, WANG Jilei, HAN Feng, FU Xinxin
(National and Local Joint Engineering Laboratory for Renewable Energy Access to Grid Technology(Hefei University of Technology), Hefei 230009, Anhui Province, China)
Abstract: With the increasing penetration of renewable energy generation systems such as wind power and photovoltaics,the power grid presents a weak grid or even very weak grid characteristics, which brings about serious challenges with regard to the stable and efficient operation of renewable energy grid-connected generation systems.By reviewing the current results of existing typical renewable energy grid-connected inverter stability control strategies and other aspects, the basic principles and research status of current-source mode, voltagesource mode, and dual-mode control are summarized, and the current-source mode based on phase-locked loop control can ensure system stability and power control rapidity under a strong grid, which has many limitations in terms of stability, system voltage, and frequency adjustment, and adapting to a scenario where a high proportion of renewable energy generation units are connected is difficult.Voltage-source mode control based on power self-synchronous control can provide support for voltage and frequency, and it is therefore more suitable for weak grid situations with high penetration of renewable energy generation connected to the grid.The dual-mode control strategy based on grid impedance adaptation takes advantage of both the currentsource mode and voltage source mode in terms of stability,which is more applicable to the scenario of large fluctuations in grid impedance under a high penetration rate.Finally, the above-mentioned typical control strategies are summarized and discussed to determine possible future research directions.
Keywords: high penetration rate; renewable energy grid connection; current-source mode; voltage source mode; dual mode
