中國儲能網訊：評估用于調峰服務的電池儲能系統成本競爭力
如果忽略運營備用服務，用于調峰的電池儲能系統將會獲得兩個價值來源（或收入）：容量?jī)r(jià)值和能量時移價值。
容量?jī)r(jià)值是指與提供儲能容量相關的貨幣價值。這種在需要時提供可用容量能力是該價值的關鍵組成部分，因?yàn)樗鼪Q定了提供與傳統發電設施相同的電力服務所需的持續放電時間。在美國大部分地區，對于容量需求是由各州和市場監管機構以及當?shù)仉娋W(wǎng)運營商共同確定的。
2018年，美國聯邦能源監管委員會發布了第841號命令，其中包括要求該委員會管轄下的所有獨立系統運營商和區域輸電組織滿足以下的持續放電時間要求，如表3所示。

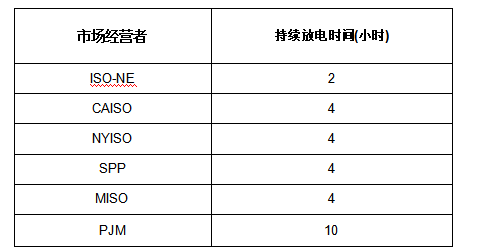

表3.美國各區域市場部署的儲能系統的持續放電時間要求
根據表3可以看出，除了電網運營商PJM公司的服務區域之外，其他地區的持續放電時間的要求都是4小時或更短時間。然而，一些地區對持續放電時間的要求也存在一些分歧，而持續放電時間的要求對于儲能系統成本競爭力有著顯著影響。
表3中的持續放電時間要求用于規劃目的以及容量市場。因此，持續放電時間4小時的電池儲能系統需要以與傳統天然氣發電設施相同的成本來提供容量服務。圖7顯示了儲能系統容量的總價值和邊際價值，假設需要4小時持續放電時間，容量付款為90美元/kW.年。
圖7.儲能系統提供容量?jī)r(jià)值，假設需要4小時的持續放電時間和90美元/kW.年的容量付款
在圖7中值得注意的是，作為持續放電時間函數的容量值只增加到電網運營商或監管機構要求的持續放電時間。在這一示例中，對于這個特定服務，持續放電時為6小時的電池儲能系統并不會比持續放電時為4小時的電池儲能系統獲得更多價值或收入。該圖還表明，在容量充足的地方，儲能系統提供的額外容量?jī)r(jià)值可能非常低。因此，在需求增加時，電池儲能系統或其他峰值容量來源在短期內不一定具有成本競爭力。
除了容量?jī)r(jià)值之外，圖8顯示了使用了在兩個區域批發市場部署的儲能系統能量時移的年度價值的2019年數據。雖然其價值由于所在位置和輸電限制等因素有著很大差異，但作為持續放電時間函數的價值的總體趨勢是相似的。該圖表明，儲能系統在第一小時的價值最高，因?yàn)樵谑袌?chǎng)中套利最大。隨著價差的減小，這種增量值迅速下降，在超過大約10小時的容量之后接近零。
圖8 使用能源市場價值的能量時移總價值和邊際價值示例
圖7和圖8中的價值組成部分的組合可用于估算總值，如圖9(a)所示。在這個例子中，大部分收入來自容量?jī)r(jià)值而不是能量時移，如圖中灰線所示，它代表來自容量總價值的一部分（假設需要4小時持續放電時間才能獲得90美元/kW-年的容量付款）。此外，一旦滿足持續放電時間的要求，能量時移的價值在超過4小時的增量非常小。這種組合推動儲能系統的經濟性能作為持續時間的函數，如圖9(b)所示，就其B/C比作為持續放電時間的函數而言，使用了圖3中所示的鋰離子電池儲能系統的成本曲線。

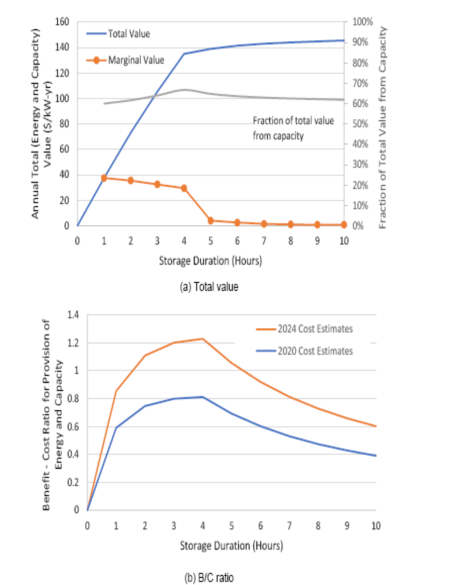

圖9.使用圖3中的電池儲能系統成本來假設持續放電時間要求為4小時，提供峰值容量的電池儲能系統總價值和邊際價值以及B/C比率示例
在這一示例中，B/C比率僅在持續放電時間4小時的點上增加，在該點的邊際收益將下降，因?yàn)榕c容量相關的值降至零（如圖7所示）。而超過4小時附加的時長增量值僅等于能量時移增量值（圖8）。因此，一旦滿足提供特定市場服務的設備的最短持續放電時間，額外持續時間的回報將會迅速遞減，這表明隨著儲能部署用于各種應用程序的過渡點。在此示例中使用圖3中的2020年成本估算值，并在沒有額外激勵或價值來源的情況下，最大B/C比率低于1。但是，使用2024年的成本估計值，在沒有任何額外激勵措施的情況下，B/C比率大于1。
這個簡化的例子通常與參考文獻一致，參考文獻發現與儲能容量相關的價值與能量時移相關價值相比更高。然而這個結果取決于市場結構。在實際應用中，應該考慮到不斷變化的發電組合、對新容量的實際需求，以及限制峰值需求期間更高價格的市場規則，而確定長期的容量?jī)r(jià)值和能量時移價值（用于適當比較儲能系統與替代方案）非常復雜。實際估計能量時移的價值（以及其他潛在的好處，如電網擁塞管理）需要按時間順序模擬來確定不同發電資源的運行方式，這些模擬通?？梢越沂九c傳統發電資源相比的額外價值，這些可以導致儲能系統具有更高的整體價值。
無論采用何種方法，電池儲能系統提供峰值容量的成本競爭力都有明顯的提高（即使沒有與這些市場飽和之前與運營備用相關的額外價值）。這種成本競爭力通過在與可再生能源發電設施混合部署獲得潛在機會。混合部署的主要優勢（主要是與太陽能發電設施配套部署）可以利用聯邦投資稅收抵免。其額外的好處可以與降低的成本相關聯，其中包括選址、許可和共享組件方面?？傮w來說，儲能部署的吸引力體現在擬議混合部署儲能項目不斷增長的隊列中，并且這些擬議項目中的很大一部分包括持續放電時間4小時的儲能系統，這反映了當前市場對于持續放電時間要求帶來的影響。
第二階段的限制：能源和容量?jī)r(jià)值下降，以及可再生能源部署的影響
由于調峰容量的市場規模大于運行備用的需求，第二階段儲能部署的潛力比第一階段大得多。美國約有261GW的專用調峰容量，預計未來幾十年將有數百吉瓦的傳統發電設施退役，其中包括大量的峰值發電設施。一些峰值發電設施退役是由政策驅動的，例如影響空氣質量和違反冷卻水法規，還有一些峰值發電設施退役是由于老化或工作壽命到期。然而，由于作為能源和容量?jī)r(jià)值的下降，部署的持續放電時間為6小時或時間更短的電池儲能系統只能滿足調峰容量的一小部分。隨著電力需求的增長，峰值期將變得更長，已經部署的儲能系統可能無法滿足增長的峰值需求。與此同時，額外部署的儲能系統減少了峰值需求期間和非峰值需求期間價格之間差異，從而減少了套利/時移收益。
圖10在模擬場景中說明了這一概念，其中加利福尼亞州部署了充足的持續放電時間為4小時儲能系統，以滿足每年約8%的峰值需求。在本例中，儲能系統將峰值需求期間擴展到約6小時，這意味著持續放電時間為4小時的儲能系統只能滿足三分之二的峰值期需求期間的容量。這種部署還將顯著降低儲能系統的能量時移價值。

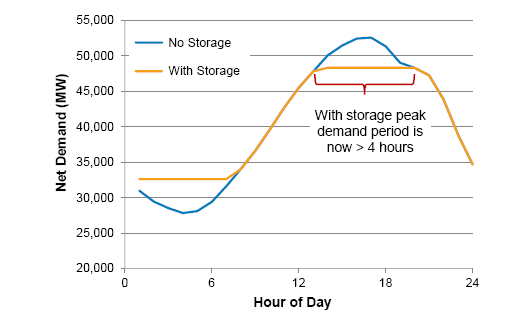

圖10.增加持續放電時間為4小時儲能系統的部署對凈負載的模擬影響
第二階段的限制基于隨著儲能部署而下降的能量時移和容量?jī)r(jià)值。然而，與太陽能發電設施(PV)混合部署的協同效應可能會顯著增加第二階段儲能部署。太陽能發電設施可以通過改變能源需求的形態來增加儲能系統能量時移和容量?jī)r(jià)值。
圖11說明了太陽能發電設施如何縮小凈負載峰值。該示例從2013年峰值期間加利福尼亞州的正常負荷中減去模擬的太陽能發電量。這種協同作用不需要將太陽能發電設施或儲能設備共址部署在一起，因?yàn)槠溆绊懯钦麄€(gè)系統的。然而共址部署也有一些好處，最顯著的是儲能系統可以獲得與聯邦投資稅收抵免相關財政激勵，以及共享的基礎設施和硬件的成本降低。因此，第二階段的大部分部署主要與太陽能+儲能混合部署項目相關。
圖11.加利福尼亞州高峰需求當天負載形狀的變化（2013年的數據）
圖12說明了太陽能發電設施部署如何增加4～6小時的儲能系統裝機容量來抵消容量要求，并顯著擴展第二階段。在當前的太陽能發電量的水平下，在美國部署裝機容量約為40GW持續放電時間為4～6小時儲能系統時，擴大的峰值需求期間將開始顯著降低額外儲能系統滿足峰值需求的能力。然而，當太陽能發電設施提供約20%至25%的電力時，第二階段儲能部署的裝機容量將具有增加到100GW部署潛力。

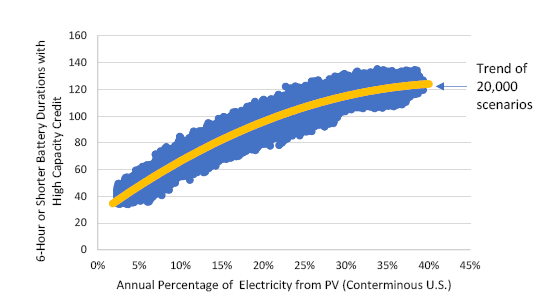

圖12.第二階段的潛在機會：美國部署持續放電時間為4～6小時電池儲能系統的潛力
