4、第一階段：短時儲能系統以提供運營備用
在上世紀80年代之后，美國儲能市場進入一個低潮期，而到了本世紀初，美國市場才重新燃起對儲能部署興趣。而儲能系統進入批發市場提供運營備用服務，為其提供了一個直接競爭的機會，并展示了與提供這些服務的傳統發電設施相比的潛在價值。
盡管運營備用由眾多服務和產品組成，但它們都代表了發電商或電網運營商增加電力產量或減少電力產量的能力。這些備用服務是根據不同時間尺度上供需的隨機變化而提供的。不同的運營備用服務之間的區別有三個因素：
?多少反映了儲能系統的功率，這是以裝機容量（MW）來衡量的。
?多快反映了所需的響應速度，是儲能系統對備用事件的響應所需時間衡量的。
?多長是必須保持電力輸出的持續時間有多長，對于儲能系統來說，采用儲能容量（MWh）來衡量的。
這三個因素在運營備用的應用如圖4所示，該圖顯示了提供運營備用服務的電力輸出低于最大輸出，并且能夠根據其運行極限提供一些備用容量。
圖4 運營備用服務的三個特征
盡管特定的運營備用服務由于地區不同而有不同的名稱，但在這里重點介紹兩大類產品，它們存在于美國所有地區和市場，并且價值較高：
?應急備用服務用于快速應對大型發電廠或相關輸電線路發生故障而導致的容量損失。
?調峰備用服務用于解決電力供應或需求中較小的隨機變化。
總之，任何儲能資產能夠提供的電力服務取決于其裝機容量和運行狀態，這意味著它必須保持足夠的能量來響應備用事件。
每個區域的市場還建立了發電商和電網運營商參與運營儲備供應所需的響應率規則。例如，電網運營商可能要求發電設施或儲能系統在10分鐘內增加產量，以提供應急備用服務。
這個規則還規定了必須保持增加電力輸出的時間長度，通常在15～30分鐘范圍內。例如，應急備用市場可能需要提供這種服務的發電設施或儲能系統至少保持30分鐘的電力輸出。對于能夠提供這種服務的裝機容量為1MW儲能系統來說，它需要具有30分鐘的持續放電時或0.5MWh儲能容量。
第一階段的儲能服務價值
歷史的市場價值可用于估算提供各種服務的儲能系統的近似價值。運營備用服務的價格通常以1小時內可用的儲能容量單位（MWh）來衡量，它代表一段時間內可用于響應的儲能容量。提供應急備用服務的儲能系統即使不需要提供電力，也會為此獲得費用。更簡單地說，儲能系統只需做好響應準備，然后在接到通知時做出響應，就可以獲得收入。2019年，應急備用服務的平均市場價格為3美元/MWh至27美元/MWh，加權平均值約為11美元/MWh。提供應急備用服務的儲能系統基本上是在充電狀態下“閑置”的，并等待響應。當被調用時，儲能系統將一直放電到事件結束，然后盡快充電，以便恢復到充電狀態，并再次準備提供應急備用服務。
估算調峰備用服務的價值更為復雜。與很少使用的應急備用不同，提供調峰備用需要根據需求的隨機微小變化相當頻繁地提供電力。提供調峰備用服務的儲能系統將更加頻繁地充放電，但它會根據電網需求不斷增加和減少電力輸出。這種頻繁的充放電會導致電池提早退化，并產生額外的成本。然而，調峰備用服務的價格通常高于應急備用的價格；2019年美國的平均調峰備用價格范圍為6美元/MWh到32美元/MWh，而加權平均價格約為15美元/MWh。
在任何一種情況下，儲能系統都可以在接近100%的時間內提供運行備用服務。即使成本下降之前，這種幾乎可以在100%的時間提供的服務為儲能系統提供了一個具有成本效益的切入點。
提供這些服務的一個關鍵方面是，一旦滿足最短的持續放電時間要求（“多長時間”），持續放電時間更長的儲能系統就不會獲得額外價值。
圖5(a)顯示了在亞利桑那州公共服務公司的電價6.26美元/ kW-月（75美元/ kW-年）情況下，提供運營備用服務和30分鐘持續放電時間要求的儲能系統價值的具體示例。一個持續放電時間為10分鐘的電池儲能系統的裝機容量需要減額到三分之一，以提供30分鐘的電力服務，因此這個電池儲能系統每年將獲得大約25美元/千瓦（100%可用性）收入。這個曲線上的每個點顯示10分鐘儲能系統增量的值。其總值隨著儲能系統持續放電時間的增加而增加，直到持續放電時間達到30分鐘，此時為該服務添加額外持續放電時間的值為零。

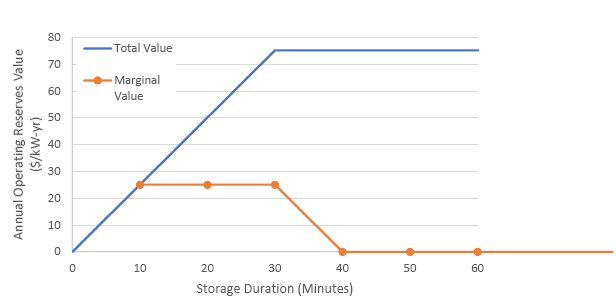

(a)假設電價為75美元/千瓦年，儲能系統的總價值和邊際價值示例

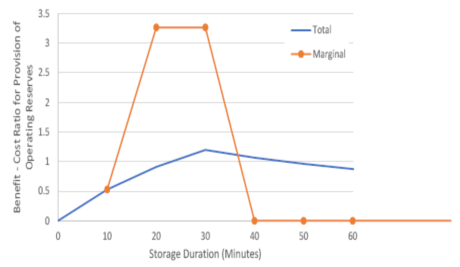

(b)假設90%的電池可用性和鋰離子電池成本估算的總收益成本和邊際收益成本(B/C)比率示例
圖5 提供運行備用服務的電池儲能系統的價值示例
圖5（b）顯示了提供這一服務的鋰離子電池儲能系統的總收益成本和邊際收益成本(B/C)之間的比率，假設在圖3中的2020年電池儲能系統成本估算和儲能系統90%的可用性的條件下。從圖中可以看出，由于初始成本較高，持續放電時間為10分鐘儲能系統的B/C比率小于1。然而，增加第二個10分鐘的B/C比率要高得多，因為它考慮了額外能量的增量收益。而增加的第三個10分鐘的持續放電時間（總共30分鐘）可以最大化項目的B/C比率。如果為這個儲能項目再增加10分鐘的時間（總共40分鐘），即使邊際B/C比率為零，整個項目的B/C比率仍將大于1。因此，部署持續放電時間為40分鐘的儲能項目似乎是一項合理的投資。但是，將持續放電時間從30分鐘增加到40分鐘，實際上會降低儲能項目的整體回報，并不是一個最佳投資，這也反映在30分鐘之后的零邊際價值曲線中。邊際價值的這種變化就是將邊際成本和收益作為持續放電時間的函數進行比較至關重要的原因。
儲能系統提供具有成本競爭力的運行各用的能力促使美國大量部署持續放電時間為1小時或更短的時間的儲能系統（見表2）。
表2. 2011-2019年持續放電為1小時或更短的公用事業規模（>0.5MW）儲能部署情況
表2中的儲能系統包括部署的裝機容量為656MW的鋰離子電池儲能系統、47MW的飛輪儲能設施和18MW的其他電池儲能系統。
第一階段儲能部署的限制：總體要求
第一階段受限于美國電力系統所需的高價值運營備用服務的總量，如圖6所示。調峰備用的需求由凈負荷的變化大小所驅動，應急備用的需求是由輸電線路故障的規模所驅動。這兩項服務在美國的總需求量約為18GW；相比之下，美國峰值需求超過600GW。這意味著這些市場有可能迅速飽和。
除了現有的運營備用市場之外，現有頻率響應要求的貨幣化可能會增加第一階段的儲能部署規模。頻率響應是發電設施快速自動響應頻率變化的能力，通常由裝有調速器的發電設施提供。這是目前僅在德克薩斯州電力可靠性委員會(ERCOT):地區提供的市場服務，但美國其他地區對頻率響應市場的興趣正在增長。而估算頻率響應的潛在價值是困難的；鑒于頻率響應需要更高的響應率，調峰備用的市場價格可能是一個合理的下限。然而，與其他儲能系統提供的服務一樣，調峰備用潛在市場總量有限，美國的頻率響應市場的需求約為8.2GW?？傮w而言，這將導致用于運營備用的短時儲能系統的部署低于26GW（如圖6所示），第一階段儲能部署的經濟機會可能遠遠低于這一水平。
圖6.美國電網對第一階段儲能系統可能提供的運行備用服務的當前要求
5、第二階段： 電池儲能系統在電力需求峰值期間應用的興起
隨著第一階段的運營備用市場飽和以及電池價格下降創造了新的機會，美國一些地區過渡到第二階段：部署持續約2～6小時的電池儲能系統以提供峰值容量。峰值容量用于滿足炎熱夏季或某些地區極寒時期短期峰值需求。調峰容量通常由循環燃氣輪機或內燃發電機提供的。然而，電池成本的持續下降提高了電池儲能系統競爭力。美國一些州已經進入第二階段，并開始部署電池儲能系統替代峰值發電廠。
在第一階段，由于電池儲能系統裝機容量的限制，通常只部署提供單一服務的短時儲能系統。而主要旨在提供運行備用服務的儲能系統很難提供額外電力服務。
而用于調峰的電池儲能系統通常提供多種電力服務，其中包括提供運行備用和能源時移等服務。這樣的電池儲能系統可以同時提供容量和能量轉移服務，因為電力價格最高的時期與峰值需求期間高度相關（電池儲能系統在此期間放電）。而電力低價時期也是低需求時期（電池儲能系統在此期間充電），因此當有大量備用容量可用于停電風險較低時。因此，容量和能量時移這兩項服務可以堆疊。
除了容量和能量轉移之外，持續放電時間更長的電池儲能系統還可以提供運行備用服務。電池儲能系統在充電時，只要充電達到足以滿足備用時長要求，并已預留足夠的能量來滿足其容量服務，就可以提供運行備用服務。它還可以在充電和放電之間的“空閑”期間提供這樣的服務。
因此，第一階段和第二階段中的儲能系統可能會有相當大重疊，因為第二階段部署的電池儲能系統還提供運營備用服務以增加收入。在成本足夠低的情況下，一些地區可能會通過使用持續放電時間為2小時到6小時的儲能系統來提供能源、容量和運行備用服務，從而在很大程度上跳過第一階段。
因此，而峰值容量的價值是過渡到第二階段的主要驅動力，盡管提供備用服務作為輔助應用可能會產生一些額外價值。
